无线光学追踪如何把超声、音频和头动收进同一时间轴

英文题目：A Wireless Synchronized Ultrasound-Audio-Motion Capture System

会议身份：conference:speechprosody:2026:conference-paper-id:kang26_speechprosody

✅ 来源为官方会议 PDF；表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示，未冒称作者原始 TeX。

会议来源：官方记录 · 官方 PDF

标签：#数据集构建 #发声与构音 #语音 #语音属性识别

评分：4.3/10 | 创新 0.8/2 | 技术严谨 1.0/1.5 | 实验充分 0.3/1.5 | 清晰度 0.7/1 | 影响力 0.6/1.5 | 开源 0.0/1.5 | 可复现 0.1/0.5 | 工程/实践 0.8/1.5

排名：后50% | 文档类型：系统技术报告

👥 作者与机构

• Jaekoo Kang：机构信息未能从会议 PDF 纯文本可靠映射
• Boram Kim：机构信息未能从会议 PDF 纯文本可靠映射

📌 核心摘要

该工作面向超声舌成像实验中多流时间对齐困难与受试者头动污染舌形观测的问题，输入为舌超声视频、麦克风音频与无线光学测得的头部六自由度位姿，输出为时间戳统一、对齐可查且附带头动记录的可复用采集会话。方法链第一步由硬件层并行采集负责，超声探头经可调实验室探头支架稳定、音频接口加麦克风记录语音、无线光学追踪记录头部位姿，并将受试者端系留线缆压缩至两条以降低佩戴负担。第二步由实验启动器承接三路数据流，负责会话元数据录入、设备状态监控、统一时间戳与显式启停管理，并生成标准化命名与会话日志进入存储。第三步由事后数据分析器承接已存会话，负责基于事件与时间戳的流间对齐、头动汇总以及音频波形与超声脉冲和光学起止轨迹的联合可视化质检，从而把同步与边界问题暴露在分析前。相对早期有线光学校正系统，其关键机制差异在于以无线标记换取更轻的部署复杂度，并只做运动感知质检而将完整几何校正留待未来工作，其实质是用可记录的位姿为后续运动鲁棒分析留接口而非当场纠偏。原文未提供可核对的关键定量结果。当前结论的适用边界仅限受控演示与小规模采集流程验证，隔音室长期漂移、光照敏感与标记遮挡下的鲁棒性尚未验证。原文未披露训练、推理或部署成本。

🔗 开源与复现资源

本次未形成可展示的已核验资源记录，开放状态尚未核实。 可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。

🧭 深度解读

输入是什么，目标是什么，本文交付了什么？

本文的输入是论文原文提供的文字证据与 3 张官方原图像素，目标是为刚进入语音与音频领域的研究生写出可核对、可复述的方法解读。必须保留的信息包括硬件组成、同步原理、实验启动器与分析器的分工、已验证的布置参数以及明确声明未完成的运动校正。本文的输出是按学习依赖展开的连续讲解，不做超出证据的效果承诺。

语音研究既要听声音，也要看发音动作。白话说，超声舌成像就是把超声探头放在下巴下方，无创地看到舌体上表面的形状随时间如何变化，英文是 ultrasound tongue imaging，缩写是 UTI。只看舌形不够，因为不知道它对应哪个音节和哪种重音，所以必须同时录音频。更麻烦的是被试难免会动头，头一动，探头与头部的相对位置就变了，舌形坐标就会混入头部运动。若不同步、不记头动，后续的对照就会错位。

本文提出的方法叫 UMOS，全称是 Ultrasound Motion-Capture System。它不是新的成像算法，而是一套采集系统安排：用同步的超声加音频，加上无线光学标记点给出的 6 自由度头姿态。白话说，6 自由度就是 3 个方向的平移加 3 个轴的旋转，英文是 6-DoF。无线标记点来自 OptiTrack，目的是减少线缆、加快布置，同时把头动记录下来供事后质检和未来校正使用。论文反复强调，完整的类似 HOCUS 风格的几何校正不在本次展示范围内，这句话决定了本文的证据上限。

已有路线解决了什么，还剩什么要简化？

要理解本文的选择，先看论文点名的 3 条已有路线。第一条是 HOCUS，即光学校正的超声系统，它引入光学追踪来处理探头与头部的相对运动问题，是本文在运动处理上对标的前辈。第二条是自动音视频同步方法，解决超声与音频之间时间对齐的问题。第 3 条是已出现的时间对齐 UTI 语料，说明学界对可直接对照的同步资源有持续需求。

本文与它们的关系是继承加简化。相比早期的有线追踪配置，本文用无线标记点减少记录现场的线缆。相比只做同步而不给运动信息的工作，本文把头姿态一起存下来。论文的措辞很克制：无线支持更快部署并减少布线，记录的姿态为未来运动稳健分析提供基础。也就是说，本文没有声称在同步精度或校正精度上超过前人，它的主要贡献是把 3 路采集装进一个更轻、更适合展示和儿童采集的流程里。

初学者容易误以为有头姿态就等于已校正头动。论文明确区分了记录姿态与完成几何校正：前者是把运动存下来备查，后者是把运动从舌形中扣除。本文只做到前者，未来才做更完整的光学校正流程。这是对照相关工作时必须守住的边界。

采集现场真正要解决的三个麻烦是什么？

第一个麻烦是同步。超声、音频、运动捕捉是 3 套不同设备，各自有时钟和启动方式，如果靠人工同时按开始，事后很难精确对照。论文要求的是可靠的超声与音频同步，以及可重复的硬件安排。第二个麻烦是部署复杂度。有线追踪需要在被试头部和探头附近布置线缆，穿戴慢，也容易让儿童不适。

第 3 个麻烦是无意的被试运动，例如头动。若不记录，事后无法判断一段舌形变化到底是舌动还是头动。

举一个教学用的例子帮助理解，但它不是论文数据：假设让被试读一个重读音节，音频上看到能量增强，超声上看到舌体抬高，如果两路时间差了半秒，就会把抬舌归因到错误的音上；如果被试同时低头，即使舌没动，超声图像中的舌位也会整体下移。例子只说明为什么需要公共时间基准和头动记录，不代表本文测得某种延迟或误差值。

因此本文把问题定义为演示级系统搭建：如何用统一会话、一致时间戳和显式启停事件保持 3 路对齐，如何用无线标记点兼顾轻量与可核查，以及如何用配套软件让操作者少出错、让分析者能快速发现边界与同步问题。

三路信号如何汇入同一台主控电脑？

从一个样本的旅程看，数据从 3 个源头产生：超声探头加头戴装置给出舌形图像流，麦克风加音频接口给出声波流，相机加无线标记点给出头动流。3 路先经过一个同步与适配环节，用触发加时间戳统一起来，再进入主控电脑，由实验启动器管理并存储超声加音频加 6 自由度运动，最后由分析器做事后对齐、质量控制与运动感知检查。这就是全文的方法全景。

要读懂这种框图，先看主路径从上到下再从左到右，其次看哪些线是数据、哪些线是同步事件，最后看事后模块与在线模块的分界。下面这张框图正好对应这 3 步，值得停留细看。

看图路径： 1. 先从顶部三个输入框沿箭头看到中间同步适配器再到主控电脑；2. 注意超声有一条直达主控电脑的数据线与一条进入同步器的触发线；3. 比较 OptiTrack 同样分出两路分别进入同步器和主控电脑；4. 最后看主控电脑向右到分析器的单向箭头表示事后处理

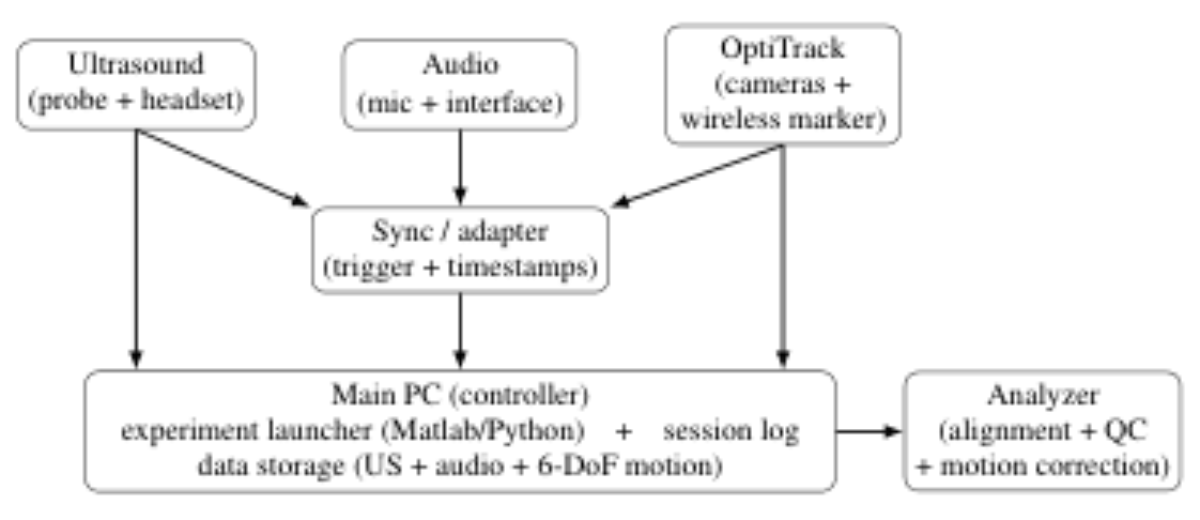

论文图 1。原论文 Figure 1：“Block diagram of the wireless US recording system.”。

这张框图显示顶部 3 个圆角框分别是超声、音频和 OptiTrack，中间是同步与适配器，标注为触发加时间戳，下方是主控电脑，内部写明实验启动器加会话日志以及超声加音频加 6 自由度运动的数据存储，右侧是分析器，标注为对齐加质量控制加运动校正。像素细节支持两点核对：一是超声和 OptiTrack 都各有两条向下的箭头，一条进入同步器，一条直达主控电脑，说明数据与同步事件分开走。

二是主控电脑到分析器是向右的单向箭头，与图注中事后对齐、质量控制和运动感知检查的说法一致。图注还明确 3 路经触发与时间戳同步并由主控电脑管理，这限定了同步机制的证据只能讲到触发与时间戳，不能脑补硬件锁相或采样级对齐。

发音侧与声音侧各由哪些硬件承担？

在发音域，论文区分了舌内发音器与非舌发音器。白话说，舌内就是舌体形状，用超声成像系统看，型号是 Telemed Ultrasound MC4；非舌例如嘴唇与下颌，用运动捕捉相机系统看，具体是 OptiTrack Trio 3 加 6 毫米无线标记点。在声音域，用音频接口加麦克风与超声流并行录制。探头用稳定支架固定，名称是 ALPHUS，全称是 Adjustable Laboratory Probe Holder for UltraSound，白话就是可调的实验室用超声探头架，作用是把探头稳定在下巴下方。

超声舌成像 × 音频同步： 超声舌成像负责给出舌体表面形状的时间序列，音频同步负责让每 1 帧舌形能对应到同一时刻的声学事件，二者搭配的原因是单独看舌形不知道对应哪个音，单独听音频不知道舌位如何形成，组合后才能做发音与韵律的对照分析。

硬件安排的一个关键细节是轻量。论文报告，为减少被试不适，被试佩戴的探头架上只连两路线缆，一条给麦克风，一条给超声探头。无线标记点的意义正在于此：头部运动信息不走线缆，而是靠光学捕捉。论文还报告，这套安排对约六到八岁的年幼儿童是可管理的。这句话是可行性层面的直接报告，不是识别率或同步误差那样的性能数字，不能转述为儿童数据质量更好。

从可复述角度，记住 3 组对应关系就够了：舌形对应超声探头加 ALPHUS，声音对应麦克风加音频接口，头动与唇颌对应 OptiTrack 相机加无线标记点。三者各自独立采集，但共享同一个会话管理。

同步靠什么事件，头动以什么形式留下？

同步原理在论文中只有一段，但措辞明确：使用统一采集会话、一致的时间戳和显式的开始与停止事件，使超声、音频与运动流保持对齐。白话说，一致时间戳是全程的尺子，显式启停是首尾的钉子。实验启动器的职责在采集时，分析器的职责在采集后，前者保证收齐，后者负责对齐验证。

无线标记点 × 6 自由度头姿态： 无线标记点负责被光学相机捕捉位置而不给被试增加线缆束缚，6 自由度头姿态负责把头部的 3 维平移加 3 维旋转记录下来，二者搭配的原因是有线头架稳定但穿戴和布置慢，无线方案用少量标记点换来快速部署，组合意义是同步留下可供事后质检和未来校正的运动基线。

头动以 6 自由度姿态序列的形式存下来，而不是在采集时就被扣除。论文说分析器用记录的事件与时间戳对齐 3 路，并汇总头姿态用于运动感知检查。完整的几何校正超出本次展示范围，但记录的光学姿态为未来头动校正提供了起点。初学者要把记录、汇总检查、几何校正理解为 3 个递进阶段，本文只走到第二阶段。

这里没有给出触发电平、采样率、时间戳分辨率或延迟分布，论文也没有报告同步误差的定量评估。因此复述时只能说用触发加时间戳加显式启停保持对齐，不能给出毫秒级的精度结论。凡是涉及精度的判断都属于待验证。

没有模型训练时，启动器真正计算了什么？

本研究没有训练神经网络，也没有报告梯度、损失、优化器或参数冻结等内容。本节按要求明确说明这一点，并讲清实际发生的计算与操作流程：实验启动器提供 Matlab 与 Python 两种实现，目标是减少部署开销与操作者失误。它支持会话元数据录入、设备选择与状态监控，覆盖超声、音频与 OptiTrack，并支持标准化的文件命名与日志记录。

实验启动器 × 数据分析器： 实验启动器负责在采集现场统一管理设备选择、命名、日志和启停，减少操作失误，数据分析器负责在采集后用事件与时间戳做对齐、可视化和运动检查，二者分工在时间上前后衔接，搭配理由是现场只求收齐收对，复杂的边界与同步核查放到事后慢慢看。

当前可用的图形界面版本在论文中称为工作中的概念验证界面。从像素看，它包含输出文件夹与文件名前缀、日期与时间追加选项、设备设置区的音频与超声与光学追踪使能开关、音频设备选择与电平指示、开始录制按钮与已录时长显示，以及底部黑色日志区。下面这张界面截图是理解操作流程最直接的材料。

看图路径： 1. 先看顶部输出文件夹与文件名前缀及日期时间勾选项；2. 再看中部设备设置区确认音频超声与光学追踪的使能状态；3. 观察右侧音频电平条与下方开始录制按钮和计时显示；4. 最后看底部黑色日志区记录的设备切换与硬件状态提示

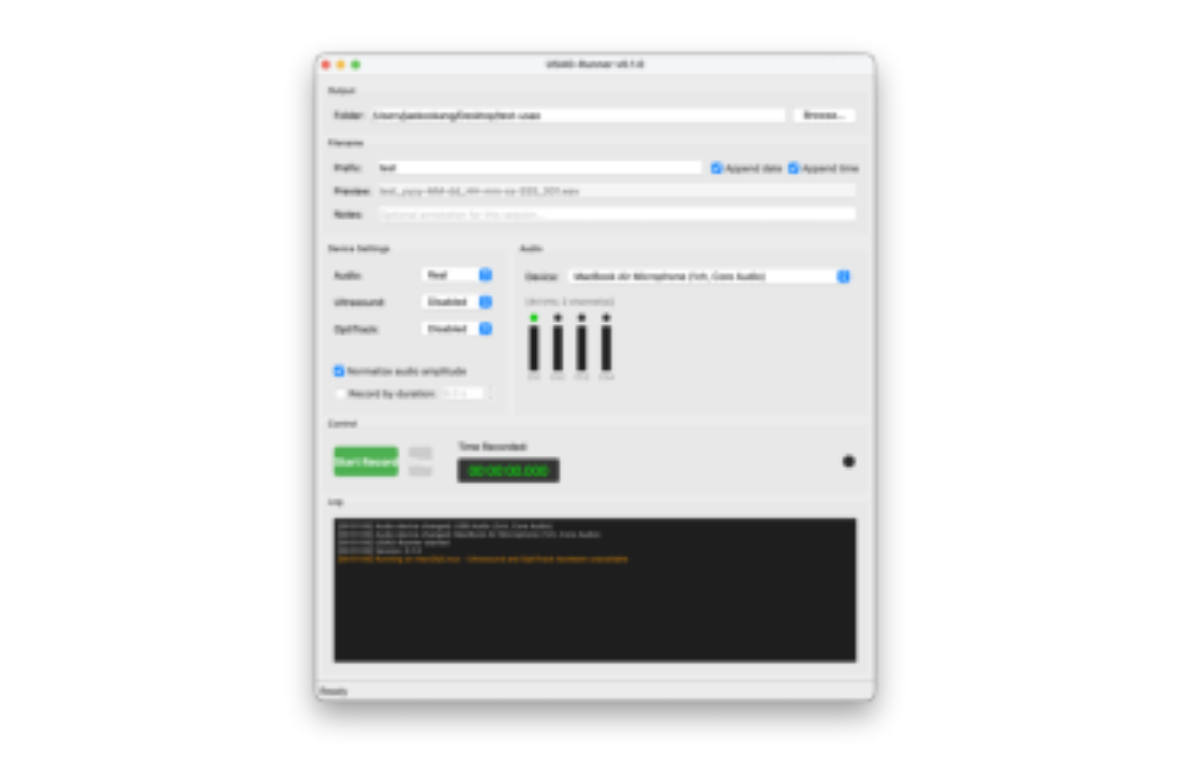

论文图 2。原论文 Figure 2：“The working GUI version of the experiment launcher.”。

这张截图显示窗口标题为运行器版本号，顶部是输出路径与文件名预览，中部左侧是设备使能选项，右侧是音频设备下拉与 4 通道电平条，下方绿色按钮为开始录制，旁边是计时显示，底部日志区滚动显示音频设备变更与硬件状态提示。它的教学价值在于把论文所说的元数据录入、设备选择与状态监控、标准化命名与日志落到可见控件上。需要注意，截图中个别状态文字因分辨率难以逐字辨认，复述时只讲控件类别与流程，不硬写版本号或日志原文。

从可操作角度，启动器的计算主要是会话管理而非信号建模：生成规范文件名、记录会话日志、维持统一会话的时间基准、响应开始与停止事件。分析器的计算在下一节讲，它属于事后对齐与可视化，也不涉及模型训练。

隔音室与儿童采集的布置条件是什么？

论文给出了一组即将开展的隔音室研究的布置条件，这部分是复现时最值得照抄的细节。超声探头用 ALPHUS 稳定在下巴下方，OptiTrack Trio 3 放在约前方一百厘米处，用六毫米无线标记点加头部参考来追踪运动，音频用翻领麦克风，距嘴约十厘米。这些距离与尺寸是论文直接报告的布置参数，复现时应保持相同量级并记录实际值，而不是当作可随意更改的默认值。

探头稳定支架 × 光学运动校正： 探头稳定支架负责把超声探头固定在下巴下方以减少探头相对头部的滑动，光学运动校正负责把残余的头部整体运动从舌形测量中分离出去，二者搭配的原因是机械固定只能减少一部分运动，剩下的头动仍会污染舌形坐标，组合后才可能得到与头部无关的舌体运动描述，但本文只做到记录姿态而未实现完整校正。

论文还提到计划用这套系统研究双语者的词与句子重音在发音上的实现，特别关注音段层与超音段层的交互，以及把同步数据用于语言教育与临床生物反馈。这属于研究动机与未来方向，不是已完成的实验结果。解读时要把已验证的布置与待开展的研究分开，前者可复述为条件，后者只能转述为计划。

为便于核对，把硬件与布置的关键条目整理成下表。比较问题是：在相同会话管理下，各子系统分别用什么设备、以什么布置承担什么作用。公平条件是它们都经过同一启动器与同一时间基准管理。阅读时先看设备与参数列，再看布置列，最后看作用列。

表后需要说明支持与限制。支持的是论文直接报告了型号、尺寸与距离，使他人能按图索骥；代价是这些参数尚未与同步精度或识别效果绑定，不能从设备型号推定数据质量。未胜出项在这里体现为有线方案并未被否定，论文只说无线减少布线并加快部署，没有报告有线与无线在追踪稳定性上的对照，因此不能写无线全面优于有线。

分析器如何证明三路已经对齐？

分析器的任务是事后验证与数据集准备。它用记录的事件与时间戳对齐 3 路，并汇总头姿态。为快速质检，它可视化音频波形与可选的基频与强度、超声时序与脉冲、运动轨迹，还支持快速预览超声帧与可选叠加，例如追踪参考点或舌轮廓，以便尽早发现边界或同步问题。

触发信号 × 时间戳： 触发信号负责给出明确的开始与结束事件作为各流的公共锚点，时间戳负责在统一采集会话内维持连续的时间计数，二者搭配的原因是只靠事后互相关容易受语音内容影响，只靠连续计时又怕起点对不齐，组合后既有边界可查又有全程可对。

论文用一张对齐可视化作为证据：顶部是音频波形，中部是超声脉冲信号，底部是 OptiTrack 的起始与结束脉冲，用于快速同步与边界检查。读图前先确认对象与时间范围：3 条轨道共享同一横轴时间，纵轴各自是信号幅度或脉冲标记，不是同一指标，因此不能跨轨道比较高低，只能看事件在时间上的对应关系。

看图路径： 1. 先对照横轴时间范围确认整段会话的长度与三条轨道的公共跨度；2. 再看顶部音频波形有语音段与静音段的起伏分布；3. 观察中部超声脉冲带为连续填充块并看右侧放大插图确认脉冲结构；4. 最后检查底部光学追踪仅在首尾出现同步脉冲作为边界锚点

论文图 3。原论文 Figure 3：“Example synchronized signals: audio waveform (top), ultrasound pulse signal (middle), and OptiTrack initial/final pulses (bottom).”。

这张图横轴为时间，范围从零延伸到约 142 秒，顶部音频轨道显示断续的语音波形，中间超声轨道显示连续的高密度脉冲带并在右侧用放大插图提示脉冲结构，底部光学追踪轨道仅在首尾各出现一个同步脉冲。可见内容支持的判断是：超声覆盖了整个语音段，首尾边界有独立的光学锚点可查。但像素不能精确读出每个脉冲的间隔或同步残差，论文也未报告定量误差，因此只能说提供了可目检的对齐视图，不能给出同步精度数字。

把分析器的检查能力整理成下表有助于复述。比较问题是：分析器对每路信号检查什么、用什么视图发现哪类问题。指标方向在这里不是越大越好，而是能否尽早发现错位与边界错误。

表后解释主要收益与代价。收益是检查前置：不用写代码也能通过三轨并排看出是否缺段或错位。代价是目检依赖人工，且论文未报告误检率或自动化质检指标。反例是短暂标记丢失：论文承认可用滤波与插值在可接受范围内处理，但未给出丢失时长阈值或插值误差，因此不能承诺任意丢失都可修复。

哪些干扰被讨论过，处理边界在哪里？

论文没有消融实验，也没有拿掉某个模块后性能如何变化的对照。因此本节按证据讲失败条件与鲁棒性讨论，而不是模型消融。论文点名了两类干扰。第一类是对光照敏感，可通过减少反光与明亮物体并控制环境照明来缓解。第二类是短暂标记丢失，可在后处理中用滤波与插值在可接受范围内处理。

这两句话的证据强度不同。前者是已知局限加缓解建议，没有报告不同光照下的丢失率对照。后者是处理策略的方向性说明，没有报告丢失时长分布、插值方法细节或插值前后的轨迹误差。因此复述时要用支持与待验证区分：论文报告了存在这两类问题并给出了应对思路，但未验证在何种丢失比例下仍可靠。

未来工作还包括改进校准与漂移检测、提高对瞬时丢失的稳健性、探索实时稳定显示与反馈，以及开发并验证更完整的光学运动校正流程。这些都是明确标为计划的内容，不能当作已实现的功能。初学者常把计划中的实时反馈误读为当前系统能力，核对时应回到框图与界面证据：当前证据只支持离线分析器的事后对齐与质检。

从复现角度，至少要补两项验证才能谈稳健性：一是在目标采集房间记录不同光照下的标记丢失率与持续时间，二是对插值段标注并评估其对头姿态汇总的影响。在没有这两项之前，不应承诺系统在任意教室或诊室光照下都稳定。

哪些结论不能下，哪些条件必须注明？

第一个必须注明的局限是几何校正未完成。论文 2 次强调完整校正超出本次展示范围，未来才做。记录 6 自由度姿态只是起点，不等于舌形已与头动解耦。任何把本文数据直接当作无头动污染的舌运动来用的做法都超出了证据。

第二个局限是定量评估缺失。论文没有报告同步误差、帧率、延迟、追踪精度、丢失率或统计检验，也没有可运行基线之间的数字比较。因此不能写同步更准、更快或更稳，只能写部署更轻、流程更集中、检查更直观。凡是涉及改善量的说法都需要新的测量。

第 3 个局限是资源可达性。本次收到的资源状态证据显示没有发现来源绑定且完成验证的资源，不得声称代码、模型或数据已公开。论文正文提到 Matlab 与 Python 实验软件可处理结果数据，并给出两个网址，但这不等于本次已验证可下载或可运行。复述时只能说论文提及用这两种语言的实验软件处理，不能写当前可用或已公开。

最后是适用边界。儿童可管理性的报告基于作者正在进行的数据收集，不是受控实验的通过率统计。光照与遮挡的影响因房间而异，短暂丢失可插值的可接受范围也没有量化。跨场地采集若要使用，必须先在本地做光照控制与丢失率摸底。

要复现这套采集，先做什么，再补什么验证？

复现的第一步是按原文重建最小硬件链：下巴下方经探头架固定的超声探头、并行录制的麦克风与音频接口、前方约一百厘米的光学相机加六毫米无线标记点与头部参考。被试侧只保留两路线缆，分别给麦克风与超声探头，其余运动信息走无线光学。记录时用统一会话、一致时间戳与显式启停事件管理 3 路，并保留会话日志与标准化文件名。

第二步是重建软件分工。启动器负责元数据录入、设备选择与状态监控、命名与日志；分析器负责用事件与时间戳对齐、并排显示音频波形、超声脉冲与光学首尾脉冲、汇总头姿态、预览超声帧与可选叠加。复现时先跑通启动器的录制与日志，再用已知拍手或朗读段做三轨并排检查，确认超声覆盖语音段且首尾锚点存在。

第 3 步是补论文未给的验证。至少记录同步锚点的残差分布、标记丢失的时长与比例、插值前后的姿态差异，以及不同光照下的追踪稳定性。只有补了这些，才能判断数据是否适合做重音与发音对照。需要保留的关键信息条件包括相机距离、标记点尺寸、麦克风距离、探头固定方式与会话日志格式，这些在原文中都有直接依据。

何时值得尝试这套路线：当研究需要同步的舌形加音频，并且希望顺手留下头动以备质检，同时现场希望少布线、快部署，例如展示、学校或临床环境，就可以考虑。当研究目标是精确到毫米级的舌位比较，则必须先补完整的几何校正与精度验证，否则只能做定性观察与流程验证。

一句话收束：它把什么变容易了，什么仍需证明？

回到全文，本文把 3 路同步采集装进一个更轻的流程：触发加时间戳管对齐，无线标记点管头动记录，启动器管现场不出错，分析器管事后能查错。它变容易的是部署与核查，不是测量的物理精度。论文用框图、界面与三轨示例证明了流程走得通，用布置参数与儿童采集经验说明了现场可行性，但把几何校正、定量同步误差与稳健性评估留给了未来。

对研究生而言，可带走的复述链条是：输入 3 路信号经同步适配进入主控电脑，启动器存下数据与日志，分析器用事件与时间戳对齐并做运动感知检查，头姿态汇总为未来校正留接口。若要在此基础上做双语重音或生物反馈研究，下一步不是直接跑统计，而是先量化同步残差与标记丢失，再验证校正链路。只有补上这些，舌形与韵律的对照才能从可看到可信。
