在电路内部替换元件：用可编程阻抗挪用哇音踏板

英文题目：Z-Wah: Appropriating the Wah via Digital Impedance Synthesis.

会议身份：conference:nime:2026:conference-paper-id:nime2026_55

✅ 来源为官方会议 PDF；表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示，未冒称作者原始 TeX。

会议来源：官方记录 · 官方 PDF

标签：#信号处理 #实时处理 #音乐 #音频交互

评分：6.1/10 | 创新 1.3/2 | 技术严谨 1.2/1.5 | 实验充分 0.5/1.5 | 清晰度 0.8/1 | 影响力 0.8/1.5 | 开源 0.0/1.5 | 可复现 0.3/0.5 | 工程/实践 1.2/1.5

排名：前50% | 文档类型：系统技术报告

👥 作者与机构

• Francisco Bernardo：机构信息未能从会议 PDF 纯文本可靠映射
• Andrew McPherson：机构信息未能从会议 PDF 纯文本可靠映射

📌 核心摘要

输入是吉他经Dunlop Cry Baby GCB-95谐振网络的模拟电压，输出是经混合谐振与反馈重塑后的音频，难点在于保留踏板加载、谐振峰与非理想饱和等互易动力学而非只做外部参数控制。方法链先以电压控制电流源形式在电感与电阻节点嵌入可编程二端元件，负责感知节点电压并回灌对应电流，形成双向边界。其输出电压进入FPGA单采样嵌入式数字信号处理，负责把连续时间导纳经预畸变双线性变换离散为实时电流指令并经DAC回灌电路。再通过接地与浮地两种边界放置与辅助直流偏置扰动，负责调节耦合强度并在仿真与非物理失稳之间切换演奏材料。在扫频电容改装设置下，0.022 μF改装方案的电容指标为0.022 μF，高于0.015 μF改装方案的电容指标0.015 μF。与端到端虚拟模拟或数字电位器式增强相比，关键机制差异是边界本身是双向阻抗而非单向映射，电压与电流相互决定因而天然形成反馈，失稳与噪声可成为演奏材料。结论适用边界受限于该款哇音踏板谐振节点的定性探索，跨乐器链、跨温度漂移的可重复性与长期稳定性尚未验证，高频自振荡等失败条件已被观察为材料。硬件实现上以16位转换器与DE10-Lite FPGA实现706 kHz单采样与约2 us端到端延迟，推理开销仅披露该延迟与采样率，训练成本与功耗吞吐尚未披露。

🔗 开源与复现资源

本次未形成可展示的已核验资源记录，开放状态尚未核实。 可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。

🧭 深度解读

输入是什么？为什么哇音踏板值得从内部改？

这篇解读的输入是 NIME 2026 论文 Z-Wah 的正文证据与官方原图像素，目标是让刚进入音频领域的研究生能复述方法、核对条件、理解代价。必须保留的信息包括研究对象是量产 Dunlop Cry Baby GCB-95 哇音踏板，方法是数字阻抗合成，替换点选在谐振网络内部，硬件是定制数据转换板加 FPGA，评估是探索性插入实验而非保真度测量。输出是 1 篇按学习依赖展开的技术解读，不做营销式判断，不补无源数值。 哇音踏板看起来只有一个自由度，就是脚踩踏板前后移动。

但论文强调它的音乐身份不只来自频率响应曲线，还来自它如何加载吉他、又如何被后级加载。踏板内部是一个有源的、阻抗耦合的谐振，晶体管级提供增益，哇音电位器与固定电容构成等效可变电容，再与固定电感形成可调 LC 滤波。整体更像带谐振峰的低通，而不是窄带通，这解释了它像人声元音又不完全像人声的原因。第一共振峰对应啊元音的大致区域与哇音扫频区重合，但标准哇音只有一个峰，缺少第二共振峰，所以有 vocal 感却说不清具体元音。

正因为接口极简且文化上高度标准化，哇音成为改装文化的载体。论文梳理了换并联电阻改 Q 值、换扫频电容改扫频范围、改偏置电阻进饱和等民间参数图谱。初学者容易误以为增强就是外面加旋钮或换成全数字效果器，论文的反直觉点在于把可编辑点搬进电路内部，让数字系统直接呈现一段电压电流关系，与原电路互相加载。这样踏板外形和脚感不变，但声音的生成机制变成模拟与数字互相决定的混合动力学。

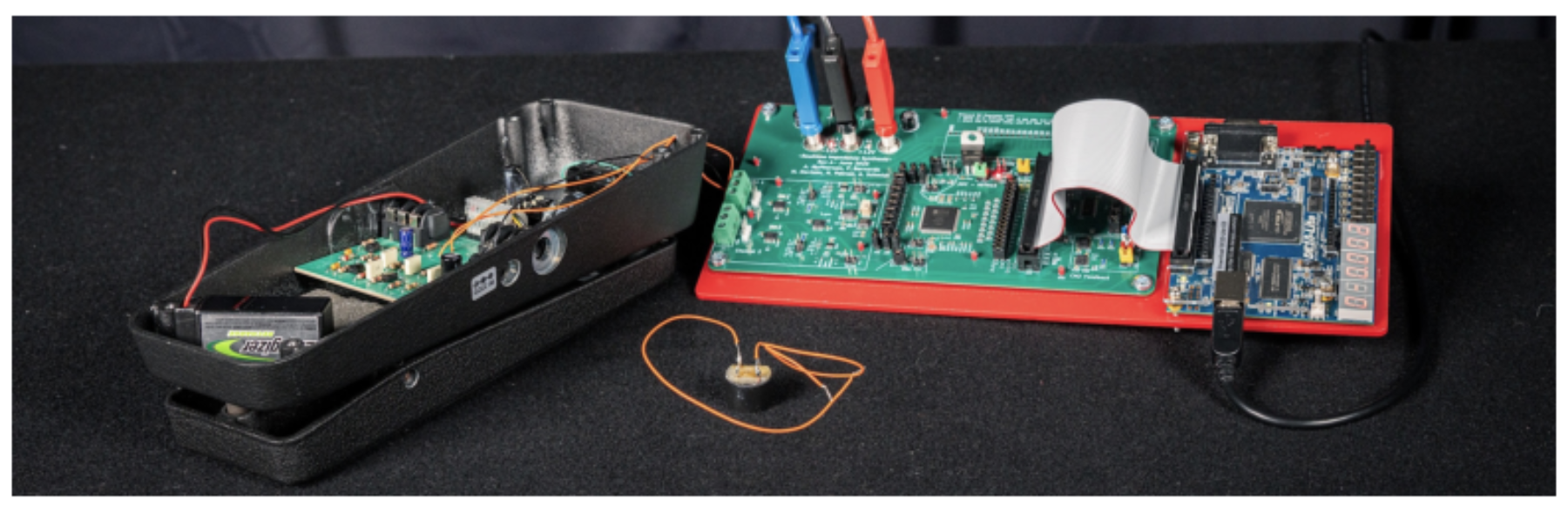

下面这张实物照片展示了这种内外并存的形态，左侧是保留的踏板机械与电路，中间是被取下的电感，右侧是替代它的数字系统，初学者可先建立整体印象。

看图路径： 1. 先看左侧黑色哇音踏板壳体与内部绿色电路板，确认改造仍保留原踏板形态；2. 再看中间 foreground 被拆下的小电感元件，确认被替换的是谐振网络核心；3. 最后沿右侧绿色数据转换板经白色排线到蓝色 FPGA 开发板的连接，确认数字系统外置但电学上串入电路

论文图 1。原论文 Figure 1：“An augmented Dunlop Cry Baby wah pedal with its removed inductor, shown centre, replaced by a synthetic digital impedance implemented using a bespoke data-conversion PCB and an…”。

照片左侧是黑色哇音踏板壳体，内部绿色电路板、电池与橙色飞线清晰可见，说明改造没有丢弃原机。画面中央前景是一个带两根橙色引线的圆形小电感，即被替换的原元件，位置独立醒目。右侧是绿色定制转换板经白色扁平排线连接到蓝色 Altera 开发板，上方还有红蓝黑测试夹，表明数字侧是为低延迟实时电流输出而搭建的外挂夹具。这种布局对应论文的核心主张：混合边界不是 USB 控制线，而是电路节点上的阻抗关系。

相关路线有哪些？它们各自解决什么、回避什么？

第一条路线是电路弯曲与改装挪用。电路弯曲把量产电子产品当作直接画布，探针试探、短路、误用，解释往往滞后于动手发现。改装文献则把哇音的可感知空间参数化，哪个电阻管 Q 值、哪个电容管扫频范围都有民间记录。这条路线解决了可发现性与文化可分享性，但结果往往 1 次性、难复现、依赖具体批次元件。论文继承其探索伦理，但想用可编程阻抗让弯曲可重复进入。

第二条路线是虚拟模拟建模。白盒建模把电压电流写成耦合方程，用状态空间、节点分析或波导滤波器等形式在音频速率下求解，要处理非线性迭代与数值稳定性。论文引用模型弯曲的观点，认为不同形式暴露不同把手，精度可以是选择而非默认。这条路线解决了忠实仿真，但若只追求像原件，就浪费了模型可变非物理、可变不稳定的设计空间。 第三条路线是常见数字增强做法：在设备边界加外部控制器、控制电压、数字电位器，或整机换成端到端数字信号处理链。

这种做法保留外壳与接口，把表达控制变成信号到参数的单向映射。论文批评这类做法容易把映射工具的偏好带入美学，只擅长线性低维关系，并用命名好的音乐品质掩盖状态依赖与循环因果。互易耦合、快速时间尺度相互作用恰恰是许多乐器可演奏性的来源。

虚拟模拟建模 × 模型弯曲： 虚拟模拟建模负责把电路方程变成可实时执行的动力学系统，追求对原器件行为的忠实求解；模型弯曲负责把同一模型当作可干预的画布，主动改端口阻抗、非线性定义或离散化产物，二者搭配说明精度只是可选项，论文正是沿这条线把仿真推向故意失配和非物理阻抗作为音乐材料。

第四条路线是非线性动力学与反馈音乐实践。无输入调音台、边缘演奏、深挖微小区域等实践表明，乐手是在状态空间中导航状态转移，而不是精确设定参数。论文把这种思想转成设计问题：在哪个边界、以何种耦合方式开放内部动力学可能性，而不是只问如何保持稳定可重复。阻抗合成因此被定位为一种可插拔的反馈源，它与模拟网络经模数数模循环互相塑造，常工作在稳定与自激的边界附近。

任务到底是什么？为什么单向控制不够？

论文的任务不是做一个音质更好的哇音仿真插件，也不是训练一个端到端音色转换模型。任务是提出并验证一种挪用方法：把可编程双端元件嵌入现存模拟电路，在选定节点呈现目标阻抗或导纳，通过实时感测电压并产生对应电流，与周围电路双向相互作用。验证载体是把 GCB-95 谐振网络中的关键无源元件替换掉，观察交互状态如何从可识别滤波滑向噪声、不稳定与自振荡。 为什么单向控制不够，论文给了因果结构的理由。

在单向链路中，传感器产生信号，映射层转成参数，发声引擎渲染结果，关系可写成固定函数。但真实电子乐器中有加载、谐振、反馈与非理想行为，原因会回路化，小变化可触发质变，结果依赖系统当前所在状态。若增强只做参数映射，就会绕开正是乐器个性的部分。论文因此把问题重述为在该边界想要何种耦合，而不是如何把信号映射成参数。

互易耦合 × 单向映射： 单向映射负责把传感信号变成参数再送给发声引擎，方向固定且易于命名控制；互易耦合负责让电压与电流互相决定、原因回路化，元件行为成为全系统纠缠的结果，二者搭配解释了为何只在边界加控制器会绕开乐器个性的来源，论文因此主张把混合边界定义为阻抗关系而非控制流。

初学者常有的误解是自由度越多越利于挪用。论文引用维度与挪用研究指出，新增控制维度可能成为主导性约束，把注意力吸向单一感知限制，反而缩小实际探索空间。Z-Wah 刻意保留单自由度踏板，把可编程性藏进内部阻抗关系，用减法式接口引导具身协商与长时间练习。这也解释了评估为何不测保真度分数，而记录不同接地与浮地耦合下踏板是否仍可导航、吉他输入是否被压制、是否出现可稳定演奏的自激材料。

方法全景：一个样本如何走完输入到输出？

先沿一个吉他拨弦样本走完全链路。吉他信号经输入缓冲进入有源滤波级，谐振网络中的电感节点电压被高速模数转换器采样。FPGA 内单采样数字信号处理根据当前设定的导纳模型计算应输出的电流值，经数模转换器与输出电阻网络转成实际注入电流，回到同一节点改变节点电压。节点电压变化下一刻又被采样，形成硬件软件反馈环。踏板电位器仍机械改变等效电容，辅助模数输入还可叠加直流工作点或音频速率调制，改变合成元件的瞬时取值。

关键是这个环没有输入输出之分，只有电压电流关系。论文在 FPGA 内技术上是电压算电流带一个单位延迟，但电压又反过来依赖电流，所以无法理解为方向性映射。行为是全系统纠缠的涌现属性，放置位置、延迟、离散化方式都会改变稳定性。这就是为何论文把边界放置当作音乐界面设计参数，而不是工程事后考虑。 下面这张电路图是理解放置的前提，它标出了谐振网络在整体中的位置，初学者应先定位再谈替换。

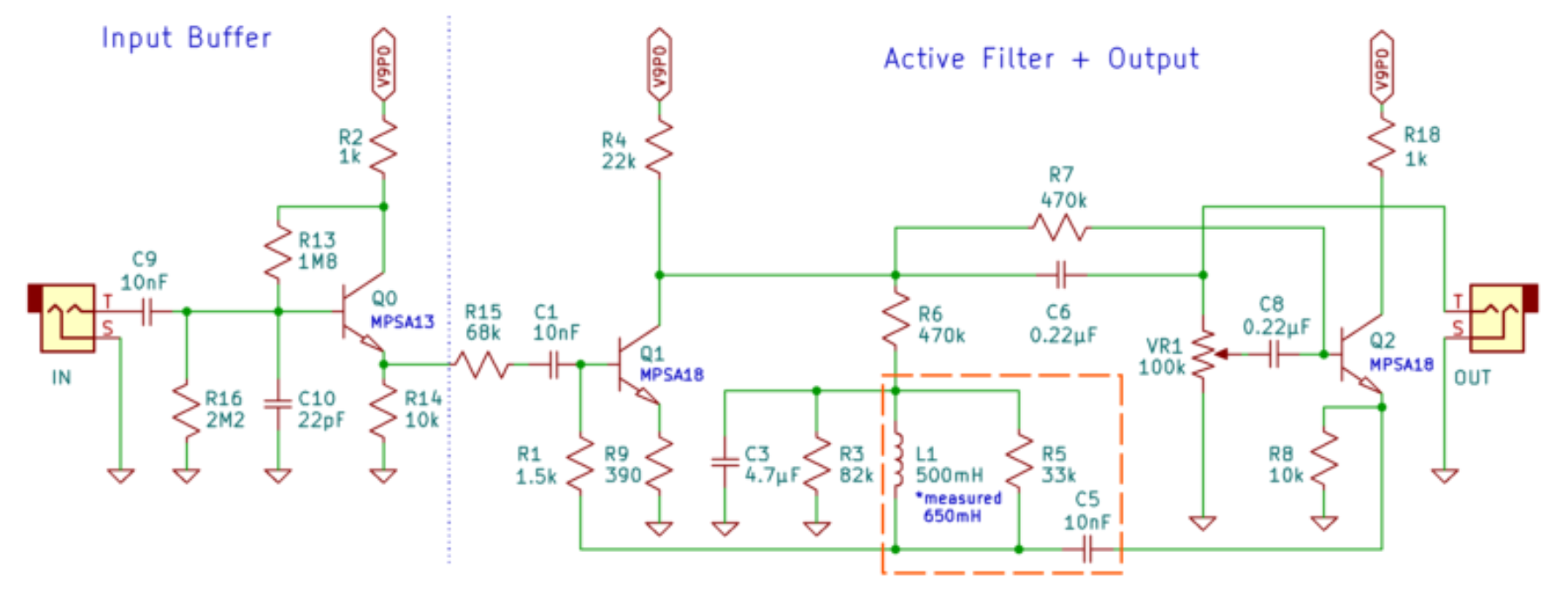

看图路径： 1. 先从左到右区分输入缓冲与有源滤波加输出两大区块；2. 再找到橙色虚线框内的 L1、R5 和 C5 谐振网络，记录其与晶体管级的连接点；3. 对照标注中 L1 标称与实测值的差异，理解非理想特性也是替换对象

论文图 3。原论文 Figure 3：“Dunlop GCB95 wah circuit schematic, based on [9] but relabelled according to the 2003 Rev.”。

该图左侧为输入缓冲，右侧为有源滤波加输出，中间橙色虚线框标出由 L1、R5 和 C5 构成的 RLC 谐振网络。图中可见 L1 标注为 500mH 并附注实测 650mH，R5 为 33k，C5 为 10nF，周围是 2 级晶体管与 100k 哇音电位器。这一局部决定滤波器响应，也是论文选择替换电感与并联电阻的理由。读图时不要把该框当作孤立滤波器，它经晶体管级与电位器构成的等效可变电容与电感相互作用，改其中任一阻抗都会牵动整体谐振与加载。

核心组件如何计算目标电流？接地与浮地有何不同？

合成阻抗元件在概念上就是并联在原元件位置的压控电流源。设元件两端电压为 Vz，流过它的电流为 Iz，则要呈现的阻抗为二者比值。数字侧实现的是导纳滤波器，即电流比电压的离散时间近似。线性元件做法是对连续时间阻抗导纳模型做预畸变双线性变换得到无限冲激响应滤波器，每个采样点根据采样电压算出电流，再经输出电阻换算成数模转换器电压。

论文给出输出电压与元件电压、输出电阻的关系式，以及数模端电压等于负的输出电阻乘以电流的计算式，符号与输入是理解极性与稳定性的关键，初学者复述时应先说清哪个是感测量、哪个是输出量，再说目标是复现哪段导纳。 下面这张原理图把上述关系画成最简形式，有助于固定术语。

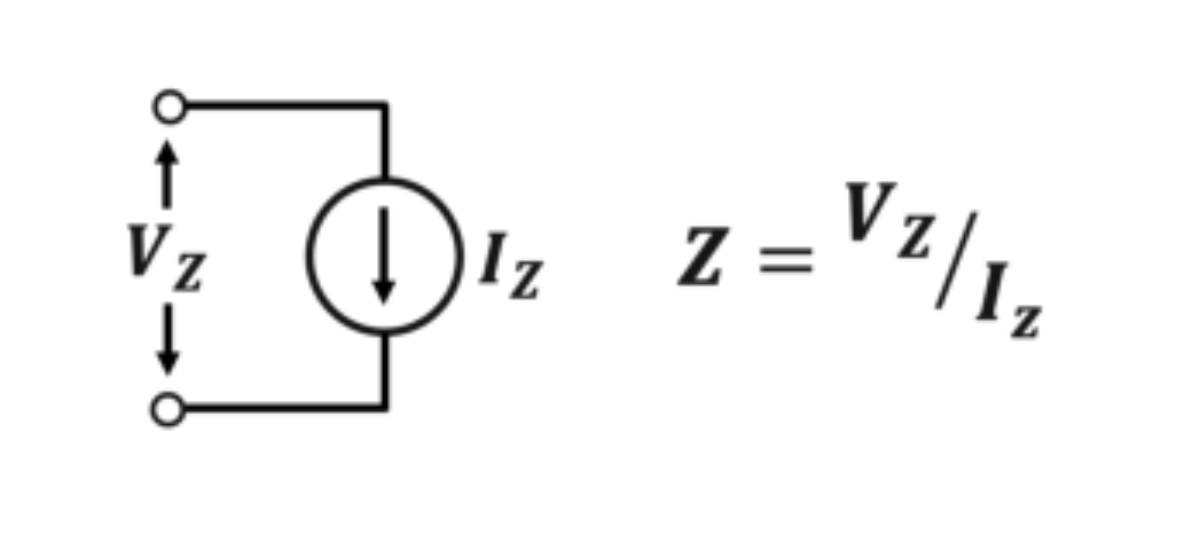

看图路径： 1. 先看左右两个端子与中间受控电流源符号，确认这是二端元件视角；2. 再看 Vz 双向箭头与 Iz 向下箭头，确认电压是感测量、电流是输出量；3. 最后读右侧 Z 等于 Vz 除以 Iz 的关系式，确认可编程的是比值而非单向信号

论文图 2。原论文 Figure 2：“Synthetic impedance and the impedance relation.”。

图中左右两个空心圆端子代表双端元件的接入点，中间圆圈加向下箭头是受控电流源符号，左侧双向箭头标 Vz 表示端电压，右侧标 Iz 表示源电流，右侧公式写明阻抗等于电压除以电流。像素虽简，但教学价值在于强制使用电学关系语言：没有信号输入输出箭头，只有比值关系。结合正文可知，数字实现时电流由电压经导纳滤波计算得到，电压又由注入电流与外电路共同决定，这正是互易性的图示来源。

数字阻抗合成 × 压控电流源： 数字阻抗合成负责定义目标是什么，即在选定节点上要呈现的阻抗 Z 或导纳 Y 关系；压控电流源负责如何实现，即通过实时采样电压并输出对应电流来让周围电路感受到这个关系，二者搭配把可编辑点从外部控制信号变成电路内部的双向电学耦合，组合后替换元件仍能被原电路加载和反作用。

接地与浮地是工程与音乐双重选择。接地指合成阻抗一端接地，只需单端采样与单路输出，适合在谐振节点做对地分流。浮地指元件悬浮在网络中间，需差分输入级与第二路输出，才能模拟跨在电感两端的元件。论文明确实现同时支持两种，但浮地对共模、延迟与增益更敏感，也更容易把原电感保留或移除的不同拓扑变成不同反馈深度。初学者不要把二者当作纯接线差异，它们决定了扰动进入谐振的方式与自激阈值。

接地合成阻抗 × 浮地合成阻抗： 接地合成阻抗负责一端接地的情形，实现上只需单端采样与单路输出；浮地合成阻抗负责两端都不接地、悬浮在网络中间的情形，需要差分输入级和第二路输出，二者搭配决定了可替换的元件位置与耦合强度，论文用接地电阻分流与跨电感浮地电阻的对比来展示不同边界放置带来完全不同的失稳路径。

硬件链路的具体动作是高速 16 位逐次逼近模数转换器采样，FPGA 无缓冲单采样处理，16 位数模转换器输出。系统以固定点 Q5.11 格式以伏特为单位表示信号，标称范围正负 10 伏，数模值再归一化到 16 位满量程。抗混叠由模数板载 1 阶巴特沃斯低通提供。这种选型把延迟压到微秒量级，是为了让数字元件在音频时间尺度上看起来像即时阻抗，而不是带明显延迟的效果器。

有训练吗？没有训练时真实计算是什么？

本研究没有神经网络训练阶段，也没有学习权重、损失函数、优化器更新或数据集划分。training 一节在此的任务是明确说明未训练什么，再讲清实际发生的构造与实时计算，以免把无训练误读为确定性求解。未训练的是任何音色映射模型、参数估计器或自适应滤波器，系统行为不来自梯度下降，而来自解析推导的导纳滤波器系数与实时反馈动力学。 真实计算分两段。

离线构造段是对选定线性元件的连续时间阻抗导纳模型做预畸变双线性变换，得到离散时间无限冲激响应滤波器系数，装入 FPGA。这一步是确定性公式变换，不是数据驱动拟合，论文未报告迭代求解器或非线性牛顿法细节，复现时应视为缺项，不从虚拟模拟一般做法推定本系统用了哪种非线性解法。在线推理段是每个采样周期执行采样电压经导纳滤波算电流，再经输出电阻换算成数模电压并输出，下一拍电压已被改变，形成闭环。

辅助电位器经另一路模数输入设定直流工作点，吉他信号作为交流偏置叠加，使合成元件取值随音频速率变化。 正因为没有训练，冻结与更新的说法不适用，稳定性不由验证集保证，而由延迟、量化、滤波器离散化与模拟网络共同决定。论文坦承 Z-Wah 的高频振荡名义上是合成系统的失效模式，此时已不是在有意义地仿真模拟电感。

初学者应把每次上电行为理解为同一动力系统的重复进入，而不是训练模型的泛化，复现时优先记录电源、接地、线缆与电位器位置，而非寻找随机种子。

实验条件：换了哪里、怎么比、用什么看？

实验是 3 组探索性插入测试，目的是对比接地与浮地耦合、电阻与电感合成带来的状态变化，而不是测量仿真误差。被测对象始终是同一台 stock GCB-95，干预点在电感 L1 端子及其谐振节点。观察手段是音频录音的语谱图与文字现象描述，指标没有信噪比或误差分数，方向是能否从可识别滤波滑向噪声与自激、踏板是否仍可导航。条件一致性方面，论文未给出输入吉他乐句、增益、电源电压的完整清单，这是复现时必须补记的缺项。

3 组配置可复述为：配置一是合成电阻作为接地阻抗并在谐振节点做对地分流，插在 L1 端子处；配置二是合成浮地电阻跨在 L1 两端且保留原电感；配置三是合成浮地电感替换原电感，即移除电感后接入浮地合成元件。配置三还用模数控制电位器设直流工作点，同时允许吉他输入作为扰动与调制，混合外部激励与内部产生动力学。每组都测试换端子、换阻值、撤掉吉他输入后是否仍发声，以区分外部滤波与无输入自激。

下表把硬件链路的关键数字整理成可核对形式，阅读时注意单位与同一单元格的数值单位绑定，裸值不擅自加单位。

表后需要说明代价与边界。

该链路用高采样率与微秒延迟换取阻抗即时感，但 39 kHz 低通仍会留下带外相移，Q5.11 量化与±10 V 限幅决定了大信号下的非理想行为。论文未报告时钟抖动、电源噪声或不同 FPGA 批次的影响，也未给出延迟与稳定性裕度的扫描曲线。复现时若延迟变大或改用缓冲块处理，不应期待同样的自激阈值，这是本方法对实验条件的核心依赖。 原谐振网络与民间改装的数值同样需要核对，它们决定了替换的音乐意义，而非单纯元件值。

表后应指出未胜出项与边界。民间改装中换电容下移扫频是可预测的音色移动，而本论文的合成替换更容易压制吉他输入、进入啸叫与无输入演奏。

换言之，传统改装赢在可控音色微调，合成阻抗赢在可重复进入不稳定区，代价是失去对原音色的忠实度。论文未系统比较不同电容改装值与合成阻抗的等效映射，这是从探索走向乐器设计前需要补的对照。

三组配置分别听到了什么？踏板还能用吗？

配置一将合成电阻作为接地分流接在谐振节点。报告显示某些虚拟电阻设置产生连续噪声与啸叫，但哇音电位器仍起作用；在另一些设置下合成元件主导并部分覆盖吉他输入。换到电感另一端子行为改变，某个特定电阻值恢复稳定吉他信号，并产生阻尼谐振、低频增强、中频哼声等效果。这支持判断：接地分流的放置端子与阻值共同决定是滤波还是压制，踏板没有失效，而是从音色控制变成不稳定区的导航器。

限制是论文只用文字描述加语谱图，未给出阻值扫描表与可重复次数。 配置二将合成浮地电阻跨在保留的电感上。吉他输入常被抑制，产生毛刺、吱吱、唧唧与间歇音色，均可用踏板操控。拔掉吉他后踏板表现为无输入哇音，产生同类内容。这支持判断：浮地电阻与原电感并联形成了更易自激的环，外部激励不再是必要条件。

但这也意味着若目标是保留吉他可懂度，该配置是负结果，论文如实保留了这一失败条件，对初学者是重要提醒。 配置三用合成浮地电感替换原电感，产生最丰富结果：高度失真低频、锯齿状波形、极低频振荡、节奏性持续音与类环形振荡行为，均可用踏板导航。用模数电位器设直流工作点同时接入吉他，可把外部激励与内部产生动力学混合，实现扰动与调制。下面这张语谱图对应配置三的长时间录音，初学者应先看时间跨度再看频带行为。

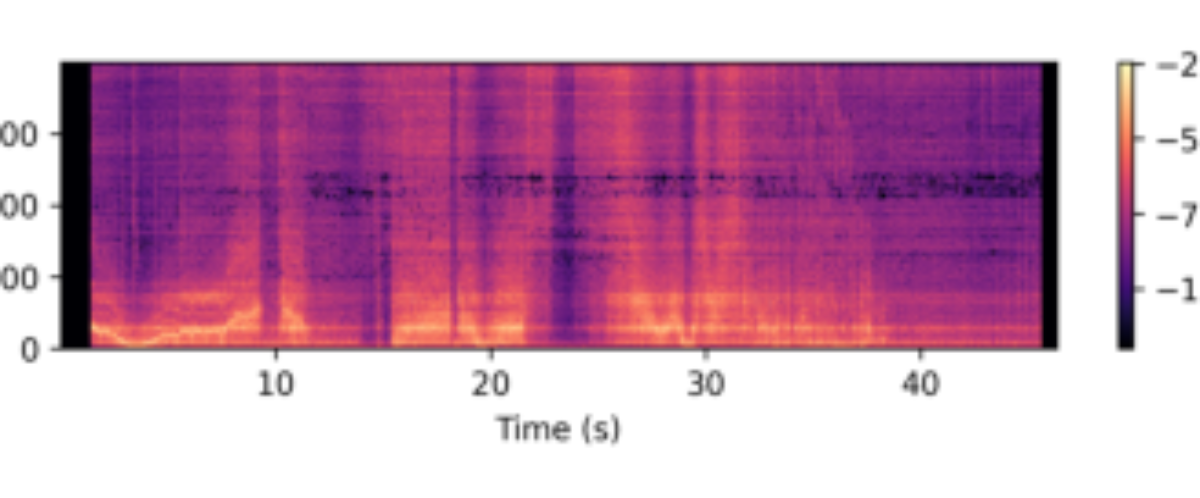

看图路径： 1. 先确认横轴为以秒为单位的时间，覆盖约 45 秒的连续探索过程；2. 再看底部低频亮带随哇音踏板移动的起伏，确认踏板仍在起导航作用；3. 最后比较中高频弥散底色与间歇性深色竖线，区分持续失真与突发抑制事件

论文图 7。原论文 Figure 7：“Configuration 3 audio recording spectrogram.”。

该语谱图横轴为时间约 0 到 45 秒，纵轴为频率，颜色表示能量。底部低频有一条随时间起伏的亮带，对应踏板扫动与极低频振荡的混合；中高频是大面积橙红色弥散底色，表明持续失真与噪声基底；其间有多条深色竖线与中频黑色点带，对应突发抑制、 glitch 与振荡模式切换。像素不能精确读出分贝值，但可确认行为不是单点采样偶发，而是在几十秒内可导航的持续状态，这正是论文所说的可演奏的不稳定。

哪些改动会翻转结果？反证条件是什么？

论文没有神经网络消融表，但有电路意义上的对照，可按消融逻辑重述。第一是接地对浮地。同样合成电阻，接地分流时还能在特定值恢复稳定吉他信号，浮地跨接时则常压制吉他进入无输入材料。这说明耦合拓扑本身是决定因素，不是电阻值单独决定。若复现时只试接地不试浮地，会低估系统的自激能力。

第二是保留电感对移除电感。配置二保留原电感加浮地电阻，已出现无输入行为；配置三移除电感换成合成浮地电感，则进入更丰富的低频失真与节奏持续音。这说明原电感的非理想饱和与实测偏差也是动力学的一部分，移除它等于移除了原系统的阻尼与记忆。初学者不要把移除当作中性替换，它改变了环路阶数与能量存储方式。

第三是端子选择与工作点。配置一换端子行为改变，配置三用直流工作点加交流吉他偏置使元件值随音频速率变化，反馈 character 随之改变。这支持把辅助模数输入理解为方向性世界与纠缠世界的桥：电位器设定是单向的，但它进入的是双向环，微小偏置可触发质变。论文未给出偏置电压扫描表，这是可补的消融维度。 第四是延迟与离散化的隐性消融。

系统跑在 706 kHz 单采样与约 2 us 延迟，若改成块处理或降低采样率，等效在环内加入额外相移，自激阈值与啸叫频率必然移动。论文未测量该曲线，但从阻抗合成原理可推断方向，复现时应把延迟当作自变量记录，而不是当作固定底噪忽略。

什么还没证明？哪些量不能承诺改善？

首先是证据类型限制。评估是探索性现象记录加 3 张语谱图，没有保真度分数、听感实验、统计检验或可运行基线对比表。不能从本文承诺合成电感比传统改装更像原声，也不能承诺延迟、误判率或成本得到改善。论文明确目标是观察状态转移而非测量 fidelity，引用时应使用报告与显示，而非证明。 其次是可重复性缺项。

吉他输入乐句、拾音器类型、增益结构、电源与接地、线缆长度、具体虚拟阻值与电位器位置均未完整列表。不同批次 GCB-95 的电感实测值已有差异，加上 Q5.11 量化与模拟前端差异，他人按相同标称值未必进入同一状态。论文的贡献是方法与边界放置的设计含义，不是即插即用的音色预设。 再次是稳定性与安全的边界。高频振荡在论文中是名义上的失效模式，此时已不是有意义的模拟。

把失效当材料是有意的美学选择，但长时间高声压自激对听力与后级设备有风险，论文未讨论限幅与保护。初学者在复现浮地配置时应先小音量、加限幅，并准备可快速断电的开关。 最后是资源可达性。本次收到的证据中资源状态为未发现可验证的开源绑定，不得声称代码、模型或数据已公开。论文给出硬件选型与变换思路，但没有提供可下载的比特流或 PCB 文件清单。

复现前应按定制转换板、FPGA 固件、导纳系数生成脚本三项分别确认缺口，而不是假设开箱可运行。

要复现，先做什么、记什么、怎么判成功？

第一步是还原被测对象。找一台 Dunlop GCB-95，记录版本年份，打开后核对输入缓冲、有源滤波与输出三块，定位橙色框内的 L1、R5、C5。用万用表与电感表实测 L1，对照标称 500mH 的偏差，拍照记录走线与接地。不要先拆电感，先在不改动下录一段踏板全行程扫频作为基线，固定吉他、线缆、音箱与话筒位置。 第二步是搭建合成夹具。

按论文思路准备 16 位高速模数数模与 FPGA 单采样链路，目标是接近 706 kHz 单采样与约 2 us 端到端延迟，抗混叠低通转折约 39 kHz，信号以伏特为单位的 Q5.11 定点表示。先在离线用预畸变双线性变换把目标电阻与电感的导纳转成无限冲激响应系数， bench 上用电阻负载验证电压算电流的极性与增益，再接入踏板。接地先行，浮地需差分输入与第二路输出，务必核对共地与供电。 第三步是按配置顺序探索并记录。配置一先试接地电阻分流，逐档换阻值、换端子，记录哪个值恢复稳定吉他信号。

配置二保留电感加浮地电阻，测试拔掉吉他后是否仍有无输入材料；配置三移除电感换浮地合成电感，用辅助电位器扫直流工作点并叠加吉他。每步记录阻值、电位器角度、踏板位置、录音与语谱图。成功判据不是像原声，而是能否重复进入报告中的 3 类状态：接地时的啸叫加可导航踏板，浮地电阻时的吉他压制加无输入演奏，浮地电感时的低频失真与节奏持续音。若延迟或转换器不同，应先报告阈值偏移，再谈音乐可用性。

何时值得尝试这种内部增强？

当目标是保留文化可辨识的接口但打开内部动力学时值得尝试。哇音踏板的单自由度脚感是几十年演奏实践沉淀的具身知识，听众也认得它的扫频手势。若只在外面加旋钮或换成插件，容易丢掉加载与共振带来的可演奏性。把可编辑点搬到阻抗关系上，可以在不增加表面自由度的前提下获得可重复进入的不稳定区，适合想把失配、 mismatch 与反馈当材料的创作者。 当目标是精确复刻某年某批次音色时不值得优先尝试。

传统换件改装对 Q 值与扫频范围的控制更直接、可预测，成本也更低。合成阻抗的优势不在保真，而在参数化探索与故意非物理，代价是对延迟、接地与拓扑高度敏感，且高频振荡本质是失效模式的挪用。教学上可把本方法理解为增强型电路弯曲：前者用通断发现偶然，后者用可编程电压电流关系把偶然变成可调区间。

电路弯曲 × 增强型： 电路弯曲负责通过短路、断路和误用直接探测量产电路的偶然行为，带有反理论和现象学色彩；增强型负责用可编程电压电流关系替代简单的通断，构造原本不存在甚至不稳定的阻抗，二者搭配把 1 次性的短路发现变成可参数化、可重复进入的不稳定区，论文的 Z-Wah 即是把合成阻抗夹具本身也被弯曲使用的例子。

回到中心矛盾：标准化保证可重复，挪用需要可扰动。论文的回答不是二选一，而是把混合边界定义为可设计的阻抗关系，让同一台量产踏板既能调向仿真，也能推向失稳。复现者先做基线录音与延迟核对，再补阻值与工作点扫描表；验证者需补听感与稳定性统计，以及限幅保护。只有在这些条件下，Z-Wah 才从 1 次迷人的弯曲演示变成可分享的乐器设计方法。
