英文题目：Ehecatl: A Frugal Digital Wind Instrument Inspired by Aztec Cosmogony.
会议身份：
conference:nime:2026:conference-paper-id:nime2026_39
✅ 来源为官方会议 PDF；表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示，未冒称作者原始 TeX。
标签：#开源工具 #信号处理 #端侧运行 #音乐 #音乐生成
评分：6.2/10 | 创新 1.3/2 | 技术严谨 1.0/1.5 | 实验充分 0.3/1.5 | 清晰度 0.6/1 | 影响力 0.7/1.5 | 开源 1.2/1.5 | 可复现 0.1/0.5 | 工程/实践 1.0/1.5
排名：前50% | 文档类型：系统技术报告
👥 作者与机构
- Manuel Ruiz：机构信息未能从会议 PDF 纯文本可靠映射
📌 核心摘要
该文任务是以呼吸气流与身体朝向为输入，在无需外部电脑的独立硬件上实时合成数字风乐器声音输出，难点在于以低延迟维持连续发声的同时让三百六十度方位导航具有可重复的音乐意义。方法链第一步由三维打印风车将气流转为微电压并经十六位模数转换进入微控制器，形成呼吸能量入口。第二步由磁力计与惯性测量单元将绝对罗盘方位与倾斜翻滚转为加法振荡器组的交叉淡化与八度调制，其输出直接进入下一步的谐波控制。第三步由内部合成引擎完成加减法合成滤波与压缩，并经音频接口输出至内置扬声器，形成独立发声。与传统压力传感加相对手势控制器相比，该机制差异在于用机械惯性与绝对方位替代线性压力与相对位置，从而以湍流衰减与神圣地理式和声获得具身仪式感。在方位映射任务下，西向的音程偏移指标为+28半音，高于东向的音程偏移指标+12半音。结论适用边界限于单人仪式化即兴表演场景，尚未验证多人合奏与长时间稳定性下的听众可辨识度。部署硬件基于低成本微控制器与现成传感器实现独立供电，延迟表现为无需外部电脑的低延迟独立演奏。
🔗 开源与复现资源
- 代码相关资源：https://github.com/manoxs/Ehecatl — 链接可访问（HTTP 200）
- 复现相关资源：https://github.com/manoxs/Ehecatl — 链接可访问（HTTP 200）
- 第三方资源：https://github.com/algomusic/M16 — 链接可访问（HTTP 200）
- 第三方资源：https://github.com/algomusic/MultiControl — 链接可访问（HTTP 200） 可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。
🧭 深度解读
输入是什么，目标是什么，本文要保留什么？
本文解读的对象是 NIME 2026 论文 Ehecatl，一件便携独立的数字管乐器。输入是演奏者的 3 类身体信号：吹气推动的风车旋转、身体在水平面的绝对朝向、乐器的俯仰与翻滚加手指触碰。目标是把这些信号变成不需要外接电脑即可发出的声音，并且让方位本身成为作曲参数。必须保留的信息是具体的映射数值、信号链顺序、硬件型号与开源状态，不把文化比喻当作技术结论。
输出是 1 篇可核对的方法复述：读者应能说出气流如何变成幅度和亮度，朝向如何变成和声，倾斜与触键各管什么，以及原型在哪些条件下验证、哪些地方还不稳定。凡是论文没有给出的延迟数字、听感评分或成本对比，本文明确标为未报告，不补写。
学习路径按依赖展开：先理解仪式空间为什么能当映射逻辑，再看整机如何把传感与合成装在一起，然后逐个拆开风车、方位、触键与合成，最后讲供电与复现条件。每一节只解决一个问题，概念出现时先用白话解释，再固定简称。
论文的文化起点是 Danza de los Voladores，也就是 Voladores de Papantla 仪式。4 名飞人从约 30 米高杆垂降并朝向 4 个方位，1 名乐师 Caporal 留在中央顶部同时吹笛打鼓。这个空间正好对应 Quincunx 宇宙观：用白话说就是 4 个方向加一个中心，中心是连接天、地与地下的轴心。论文把宏观仪式压缩为微型便携乐器，让演奏者本人成为轴心，转身即进入不同的和声领地。
下面这张仪式照片是理解后文所有方位映射的前提，请先把人物位置与轴心结构看清楚，再进入技术部分。
看图路径： 1. 先找到中央绿色长杆与顶部演奏者，确认他是静止的轴心；2. 再数出四名向外垂降的飞人，确认他们相对轴心的放射位置；3. 最后观察绳索与服装的朝向，理解转动身体即占据不同方位
论文图 2。原论文 Figure 2：“Voladores de Papantla”。
照片显示一根绿色高杆直指天空，顶部站着 Caporal，4 名身穿红白服装的飞人通过绳索头朝下向外展开，背景是晴朗天空。这个画面把论文的抽象名词落到动作上：中心不动而四周转动，方向是有质感的位置。Ehecatl 正是把这种站位关系搬进合成器，用磁罗盘代替广场上的东南西北，用振荡器幅度代替飞人的远近。理解了谁是中心、谁在移动，就能理解为什么后文要用绝对朝向而不是相对手势。
同类管乐器已经解决了什么，Ehecatl 换了哪条路？
数字管乐器的路线可以按输入、目标与运行阶段对照。早期从电磁簧片实验起步，到 1980 年代形成 MIDI 标准控制器，例如 Yamaha WX 系列与 Akai EWI 系列，解决的是把吹气与指法变成稳定可传输的演奏信号。今天的前沿更强调表情深度、身体感知，以及用机器学习弥合生理与数字合成之间的差距。
在 NIME 语境里，Birl 与 Eolos 是两个近邻。Birl 刻意回避与高音萨克斯的视觉比较，转而营造文艺复兴与中世纪管乐器的触感，并用人工神经网络组织参数映射；Eolos 用可旋转触觉开关做可逆设计，优先适配个人演奏人体工学；SqueezeVoxen 借用手风琴与 concertina 的琴体，延续已有演奏身体记忆。它们的共同点是把历史触感或人体适配当作设计主线。
Ehecatl 的差别不在传感器更贵，而在映射的知识来源不同。它用认识论映射代替触感怀旧：磁罗盘把绝对方位变成主参数，表演位置与朝向不再是混响之类的次要效果，而是决定和声结构的高层作曲工具。论文也把自己放进技术主权与节俭创新的脉络，强调低成本、开源、可维修，与依赖昂贵专有硬件的路线形成对照。
这种对照不能直接读成胜负。同输入都是吹气加手指，同目标都是可演奏的连贯乐器，但监督与评价不同：Birl 类工作优化触感分类或人体适配，Ehecatl 优化的是方位可重复性与气息湍流质感，且论文没有给出与商业 MIDI 管乐器的同条件听感或延迟对比。因此只能说它提供了另一条可建造的路线，是否更具表现力还有待更清晰的听众可感知性验证。
要解决的具体映射问题是什么？
论文把问题收敛为一句话：如何用非西方框架组织复杂参数映射，并让映射在舞台上可理解、可重复、可负担。具体要同时满足 4 个支柱。第一是具身宇宙学，要求水平面与垂直面都有明确手势词汇，朝向北南东西能触发可重复的和声变化。第二是触觉与气动响应，要求吹气到声音的关系感觉是活的，有空气惯性与机械阻力，而不是干净的压力数值。第三是独立便携，要求合成与供电都在乐器内部，演奏者可在 360 度范围内自由移动。第四是节俭可扩展，要求用 ESP32-S3 与常见零件实现，其他艺术家或社区能复制维修。
举一个教学例子帮助初学者建立预期，但它不是论文实验数据。假设演奏者面北站立并轻吹，系统应给出基音附近的柔和音色；原地向东转 90 度后同样力度吹奏，应听到高八度的叠加成分变强；再转身向南，应听到八度加纯五度的色彩。这正是后文表格要核对的 4 个状态，关键是转动本身被当作换和弦的动作。
难点在于 3 组信号容易互相干扰。方位变化慢而应平滑，倾斜与翻滚变化快而应用于表情，气息既管响度又管亮度。如果都混在一起，听众会分不清是转身还是吹重了导致的变化。论文因此把控制分成层级：方位管和声领地，气息管能量与亮度，倾斜触键管精细修饰，合成上用并行通路与压缩保持平衡。
从吹气到出声，信号经过了哪些站？
沿着一个演奏样本走完全程最容易建立整体感。演奏者向吹嘴吹气，气流经过可更换孔径的吹口推动 3D 打印风车，风车轴带动微型电机发电，电机引线输出的微伏电压进入 ADS1115 模数转换器，再经 I2C 送入 ESP32-S3。与此同时，HMC5883L 磁罗盘给出绝对航向，MPU6050 给出俯仰与翻滚，6 个电容触点给出指法。ESP32-S3 内部的 M16 合成库根据这些数值计算振荡器幅度、滤波器截止频率、八度与颤音，经过 I2S 数模转换器与内置功放推动乐器体内的扬声器发声。
这个链条里每个环节只做一件事。风车只负责把气变成有惯性的旋转，ADC 只负责把小电压变成可用数字，罗盘只负责回答朝向何方，M16 只负责把数字变成波形，I2S 与功放只负责把波形变成可听的空气振动。分工清晰才能定位问题，例如声音断得太生硬先查风车惯性，方位跳变先查磁干扰。
风车是本文最特殊的部件，下面先看它的实物形态，再理解为什么论文宁愿要抖动也不要线性。

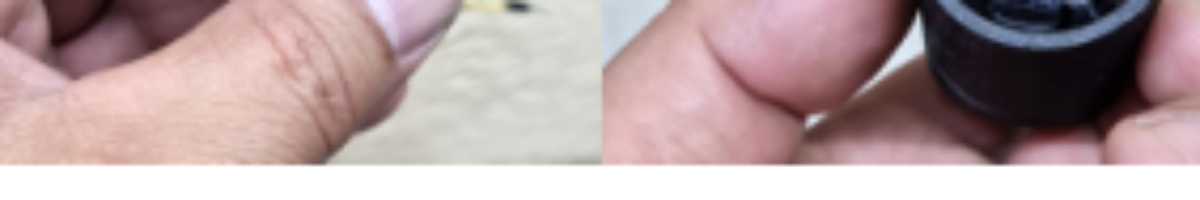

看图路径： 1. 先看左右两幅手指与黑色圆筒的比例，确认吹嘴是手持尺寸；2. 再看右侧圆筒开口内部的扇叶结构，确认气流要推动旋转部件；3. 最后把该旋转与后文微电机发电的描述对应起来
论文图 4。原论文 Figure 4：“3D printed windmill mechanism”。
左右两幅特写把尺寸与结构交代得很实在：黑色圆筒大约被两根手指捏住，右侧开口内可见扇叶。这说明气流不是吹过压力膜，而是吹动叶片做功。叶片有质量所以启动有延迟、停止有拖尾，这正是后文全局幅度不会随吹气瞬间启停的原因。复现时应先接受这种非线性，把它当作音色的一部分，而不是当作需要滤掉的噪声。
Quincunx × 绝对朝向映射： Quincunx 负责给出意义与结构，把北南东西与中央轴心定义为 4 个性质不同的和声领地；绝对朝向映射负责给出可重复的测量，把磁罗盘读数变成振荡器幅度的交叉淡化权重。两者搭配的理由是仪式本来就用身体朝向占据方向，乐器于是把转身同时变成作曲动作，组合后演奏者成为轴心，方位不再是效果而是音高结构的主参数。
全景上论文把交互分成 3 层。顶层是空间和声导航，罗盘方位在 0 度到 360 度之间交叉淡化 4 个振荡器；中层是气动表达，音色路径与噪声路径并行并受同一气息信号调制；底层是运动与触觉精修，倾斜管八度与颤音，触键管五声音阶旋律。听众应能看出转身带来和声变化，吹气带来响度与亮度变化，手腕与手指带来细节变化，3 层叠加才构成完整的仪式动作。
方位、气息、倾斜与触键各自如何计算？
方位部分用绝对朝向。HMC5883L 磁罗盘给出表演者的罗盘航向，系统把它映射为 4 个加法振荡器的幅度权重，做平滑交叉淡化而非硬切换。MPU6050 的加速度与陀螺数据辅助判断姿态，但决定和声领地的是罗盘角度。垂直俯仰被解释为沿轴心的上下移动，向上趋向天界的高寄存器，向下趋向大地的低寄存器；横向翻滚被解释为不稳定性，引入低频振荡器颤音与轻微弯音，呼应传统中美洲笛子的颤抖气息技巧。
气息部分用机械发电。吹口孔径可通过打印不同尺寸来调节，孔越小气流阻力越大，演奏者需要更大压力才能推动相同转速。风车转动带动微电机，输出约 0.18mV 到 0.5mV 的微电压，进入 ADS1115 放大数字化。论文强调高分辨率的意义在于保留机械抖动与惯性，这些不规则正是原始质感的来源。数字化后的气息同时控制全局幅度与共振滤波器截止频率，模拟木管乐器吹强时频谱展开的感觉。
风车气息传感器 × ADS1115： 风车气息传感器负责把气流变成带有惯性和抖动的机械旋转，提供类似风的湍流手感与非线性包络；ADS1115 负责把微电机发出的微弱电压放大并数字化为高分辨率控制信号。搭配的原因是机械部分信号很小且变化不规则，需要高分辨率采集才能保留启动延迟与停止拖尾，组合后气息同时驱动整体幅度和滤波器截止频率，形成有生命感的呼吸到声音关系。
旋律部分用 ESP32-S3 内置电容触摸引脚，共 6 个触点，由 MultiControl 库管理。触点直接嵌入木质琴体，利用木材的介电特性容纳引脚，没有机械按键的噪声与磨损问题，适合快速流畅的指法。论文报告为五声音阶旋律控制，意味着指法组合对应五声音阶内的音高，演奏者用轻触即可触发，手指动作与方位转动解耦。

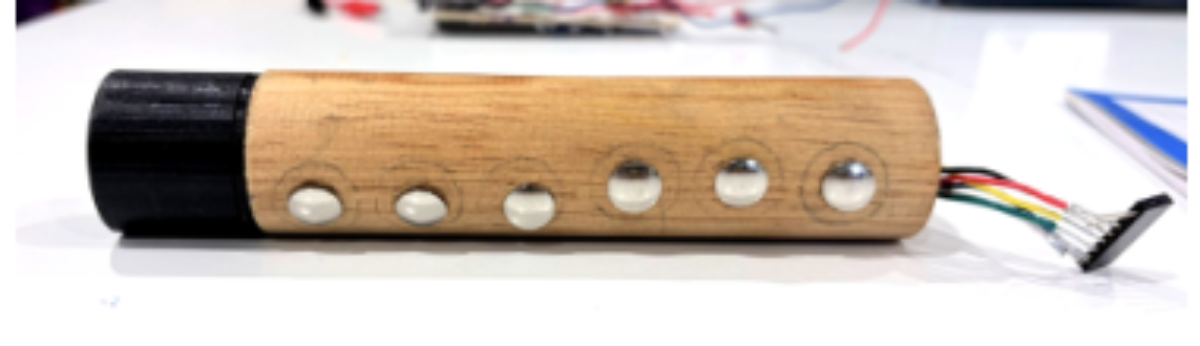

下面这张木管触键照片把无按键设计的含义说清楚了，复现触键时应照此检查手感与接线。
看图路径： 1. 先沿木管表面数出六个金属触点，确认指法区的数量与排列；2. 再看左侧黑色吹嘴与右侧引线的分工，确认气与电从两端进出；3. 最后注意木材纹理与触点嵌入方式，理解无机械按键的设计
论文图 6。原论文 Figure 6：“Detail of the capacitive touch sensors integrated into the carved wooden body.”。
照片中木管横放，表面一字排开 6 个银色触点，左侧接黑色吹嘴，右侧拖出多色排线。触点略凸出木面但无键程，手指只需接触不必按压。背景里还能看到电路板，说明触键信号要经过排线送回主控。制作时应先验证每个触点在木材中的灵敏度，再固定阈值，避免把木材厚度差异误读为演奏力度。
M16 合成库 × ESP32-S3： M16 合成库负责在片上提供加法与减法所需的振荡器、滤波器、包络与压缩等声音计算；ESP32-S3 负责同时轮询传感器与运行合成，保证低延迟与独立工作。搭配的理由是脱离电脑才能让演奏者在 360 度范围内自由转动，组合后控制与发声都装进同一块板子，实现论文所说的独立便携仪式工具。
MPU6050 倾斜 × 电容触键： MPU6050 倾斜负责捕捉宏观方位之外的微观身体姿态，用上下俯仰与左右翻滚控制八度与颤音；电容触键负责给出无磨损的旋律指法，用 6 个触点实现流畅的五声音阶演奏。搭配的原因是方位决定和声领地后仍需即时表情层，组合后身体大转动管结构、手腕小动作与手指管旋律，形成宏观导航加微观修饰的分层控制。
音色路径 × 噪声路径： 音色路径负责提供主体音高，由按方位交叉淡化的锯齿波振荡器经过低通滤波与气息控制放大器构成；噪声路径负责提供气息感与原始质感，由白噪声经过低通滤波与同样的气息控制放大器构成。搭配的原因是只用振荡器会太干净，只用噪声又失去音高，组合后按 95% 音色加 5% 噪声混合再压缩，使湍流气息既能听见又不淹没旋律。
合成部分是混合加法减法架构。核心是 4 个按方位交叉淡化的加法振荡器，气息同时驱动的音色与噪声两条并行路径，以及 MPU6050 驱动的动力学修饰。信号顺序报告为每条路径先滤波，然后汇总混合，再进动态压缩器与全局主滤波器，最后经 I2S 输出到功放与内置扬声器。压缩的作用是在大幅度转身与用力吹奏时保持输出稳定，主滤波器则让演奏者可实时扫动整体亮度以匹配仪式强度。
本研究训练了什么，没有训练什么？
本研究没有训练神经网络，也没有报告数据集划分、损失函数、优化器或梯度路径。Birl 论文中提到的神经网络映射只是相关工作背景，不是 Ehecatl 实际使用的方法。Ehecatl 的计算是规则映射加实时合成：传感器读数经过阈值、平滑与交叉淡化变成合成参数，合成参数直接驱动 M16 的振荡器、滤波器与放大器，没有需要反向传播的参数更新过程。
真实的构造过程是硬件装配与参数标定。需要手工完成的工作包括打印并安装风车与吹嘴，选择吹口孔径，焊接 ESP32-S3、ADS1115、MPU6050、HMC5883L、I2S 数模转换器与功放，布置锂电池与充电模块，以及在固件中设定方位到振荡器权重的交叉淡化曲线、气息到幅度与截止频率的映射范围、倾斜到八度与颤音的量程、电容触点的阈值与五声音阶对应关系。
调用的是已有开源库而非训练新模型。M16 库提供波表与合成引擎，MultiControl 库管理电容触键。论文感谢了 M16 作者的 1 对一支持，说明工作重心是把库移植并调通到 ESP32-S3 上，同时轮询高分辨率传感器而不破坏音频稳定性。
不能把无训练等同于确定性求解。风车机械抖动、磁罗盘的环境磁干扰、手持姿态的差异都会让同样意图的演奏产生不同声音。论文恰恰保留了这种非线性，把它当作表现力的一部分。因此复现时应记录标定条件与环境，而不是期待冻结参数后每次输出逐样本一致。未报告的缺项是具体的平滑窗口长度、交叉淡化曲线形状与滤波器品质因数，复现需要自行试验并记录。
原型在什么硬件与开源条件下验证？
验证条件是完全独立的嵌入式原型，不依赖外部电脑或无线链路。核心是 ESP32-S3，同时处理 M16 合成与传感器轮询；音频经外部 I2S 数模转换器输出 16 位质量，再经内置前级功放推动箱体内扬声器，实现声音从乐器本体发出的独立声学效果；供电是高容量锂聚合物电池加专用充电与稳压模块，支持 USB-C 充电与较长演奏时间，保证 360 度自由移动。
传感套件按原文交代为 MPU6050 加速度陀螺仪与 HMC5883L 罗盘，气息为 3D 打印风车加微电机加 ADS1115。论文一处把 ADS1115 写作 12 位，另一处写作 16 位，本文按原文保留这一冲突，复现时应以芯片数据手册与实际读数位数为准，并以低层信号测试验证硬件身份，因为作者明确提到曾遇到供应商把磁罗盘贴错标签的问题。
下面这张正面电路照片是判断原型成熟度的关键证据，它显示了当前验证阶段的真实密度。
看图路径： 1. 先从左向右辨认主控板与并排的小传感器模块；2. 再看洞洞板上下密集的飞线，确认原型是手工焊接验证阶段；3. 最后结合右侧引线束，理解气息与触键信号都要汇入同一块板
论文图 3。原论文 Figure 3：“Front view of ESP32 and sensors .”。
照片为侧视的洞洞板结构，左侧是蓝色主控板，中间并排多块蓝色与紫色小模块，白色与蓝色飞线密集跨接，底部还有黄色与蓝色走线。这种手工焊接密度解释了论文为什么说当前版本存在稳定性挑战，元件挤在狭小夹紧空间内容易引入噪声与接触问题。复现第一步应先在宽松布局上调通信号链，再考虑定制贴片印刷电路板加固。
开源条件本次可以确认。论文给出在线仓库地址，资源核验显示代码与复现仓库当前可用，状态码为 200，M16 与 MultiControl 第三方仓库同样当前可用。这意味着读者可以下载固件、原理图、STL 模型与组装说明，从源头核对映射代码，而不必猜测参数。环境方面论文提到使用 3D 打印 PLA 生物塑料与木质琴体以降低环境足迹，独立架构也避免为演出额外携带电脑。
方位与气息映射给出了哪些可核对的数值？
论文没有传统意义上的准确率或听感评分实验，主结果是映射关系本身的可实现性与可重复性。组织问题应该是：在给定罗盘角度下系统是否进入约定的音程状态，在给定气息强度下幅度和亮度是否按约定范围变化。指标方向是方位变化应带来平滑但可辨的和声密度变化，气息增强应带来响度与截止频率同时上升。
下表把 4 个方位状态整理为可演奏检查单。阅读时先提出比较问题：面朝不同方向时叠加的音程是否如约定出现，平滑转动时是否听到交叉淡化而非跳变。公平条件是同一指法与相近吹气力度，只改变身体朝向。
| 方位 | 罗盘角度 | 叠加音程 | 合成动作 | 原文对象 |
|---|---|---|---|---|
| 北 | 0 度 | 基音 | 基频振荡器幅度最高 | Mictlampa |
| 东 | 90 度 | +12 半音 | 第一组八度成分淡入 | Tlahuiztlampa |
| 南 | 180 度 | +19 半音 | 八度加纯五度成分淡入 | Huitztlampa |
| 西 | 270 度 | +28 半音 | 双八度加大三度成分淡入 | Cihuatlampa |
上表把论文分散在两节的方位描述收拢为一行一状态。北为基音，东加 12 半音即高八度，南加 19 半音即八度加纯五度，西加 28 半音即双八度加大三度，角度按 0 度、90 度、180 度、270 度排列。复现时可用罗盘串口打印验证转向是否单调改变权重，用耳朵验证转动一圈是否经历由稀到密的和声过程。论文同时承认的代价是对比度不足，变化目前偏微妙，需要有意识的聆听才能察觉，未来需要更激进的频谱设计来提高听众可感知性。
气息与精细手势的数值集中在第二张表。比较问题是：吹气是否同时改变响度与亮度，倾斜与翻滚是否按量程给出八度与颤音。公平条件是固定朝向，只改变吹气强度或手腕角度。
| 信号 | 指标 | 基线静止 | 本方法工作范围 | 比较对象 |
|---|---|---|---|---|
| 风车电压 | 微电压 | 0 mV | 0.18mV 到 0.5mV | 电机引线经 ADC |
| 气息亮度 | 滤波器截止频率 | 0 | 0 到 10 kHz | 全局幅度同步 |
| 混合比例 | 音色噪声比 | 无声 | 95% 音色加 5% 噪声 | 压缩后主滤波 |
| 倾斜 | 八度移调 | 0 | 正负 1 八度 | 上下俯仰 |
| 翻滚 | 颤音深度 | 0 | 正负 10 音分 | 左右翻滚 |
上表显示气息链的量级都很小但分工明确。0.18mV 到 0.5mV 的微电压是风车发电的直接证据，需要高分辨率采集才能保留惯性细节；0 到 10 kHz 是气息同时扫动的亮度范围；95% 音色加 5% 噪声是最终混合比例，噪声只起点缀作用；正负 1 八度与正负 10 音分分别是倾斜与翻滚的表情量程。
支持的判断是系统确实实现了吹气越大越响越亮、抬手变高、抖手加颤音。限制是论文未给出延迟、抖动分布或多演奏者重复性统计，不能从这些量程推定演奏一定稳定。
拿掉风车惯性或方位对比会发生什么？
论文没有做消融实验的数字表格，但用设计对照讲清了取舍。第一组对照是风车对标准压力传感器。高分辨率医用压力传感器更线性可预测，但论文主动选择非线性风车，因为风车启动有加速延迟、停止有减速拖尾，声音不会随吹气瞬间启停，而是自然衰减。这种湍流与易变被解释为神祇 Ehecatl 的易变性格，代价是控制精度下降，初学者需要适应吹气与出声之间的时间差。
第二组对照是方位映射的强度。当前实现能让演奏者感到方位在改变和声，但听众端透明度不足，谐波叠加偏含蓄，论文明确说需要有觉察的听众才能听出区别，且谐波切换有时感觉更依赖按键触发而非流畅手势过渡。这意味着如果拿掉方位对比、只保留气息与触键，演奏依然成立，但作品失去神圣地理的核心主张；如果要加强方位，就要用更激进的频谱变化，但可能破坏 currently 的平滑仪式感。
第 3 组对照是独立与外接。独立便携带来仪式完整性，演奏者即宇宙中心，不再是工作站的延伸；代价是板内拥挤、信号完整性与结构强度下降，作者把定制贴片印刷电路板列为下一步。这组对照说明便携不是免费的，每增加 freedom of movement 就要偿还硬件稳定性。
未胜出项也应记录。论文承认当前谐波变化不够明显，这是否定当前映射强度的负结果；供应商贴错磁罗盘标签是供应链层面的失败条件，提醒节俭创新必须用底层信号测试验证硬件身份，不能只信零售标注。
哪些边界尚未验证，不能承诺什么？
第一个边界是听众可感知性。论文报告演奏者端能感到方位在导航，但听众端需要更明显的对比。没有证据表明普通听众在不被告知朝向时能可靠分辨北南东西，也没有混淆矩阵或偏好评分。因此不能承诺方位映射已经具备舞台可读性，只能说它在演奏者端是可重复的作曲工具。
第二个边界是稳定性与可维护性。当前原型是手工焊接的高密度结构，论文明确说面临稳定性挑战，未来需要定制贴片印刷电路板。没有长时间演出的掉线率、电池续航曲线或不同温湿度下的罗盘漂移数据，不能承诺它已是可靠的演出工具，只能说它是在受控演示中可发声的原型。
第三个边界是文化与伦理的适用范围。作者强调这不是对静态过去的保存，而是支持当代原住民表达的现代重读，邀请他人把映射逻辑适配到自己的文化语境，而非复制阿兹特克符号。论文没有声称复刻了传统笛鼓音色，反而明确使用复古合成器美学来做现代转译。读者不应把方位音程表误读为考古结论，它是为表演设计的象征映射。
第 4 个缺项是量化成本与延迟。论文主张节俭与低延迟独立演奏，但没有给出物料清单总价、功耗、端到端延迟或与商业 MIDI 管乐器的同条件对比。相关性不等于因果，低成本不自动等于高表现，内置扬声器不自动等于好听。在这些数字补齐之前，只能说它在架构上减少了对电脑的依赖，不能说它在所有指标上可替代商业乐器。
要复现这件乐器，先做什么、去哪里找？
复现起点是确认开源仓库当前可用。本文核验的资源状态显示作者仓库与复现仓库均当前可用，M16 与 MultiControl 第三方仓库也当前可用，读者应从仓库获取最新固件、原理图、STL 模型与组装说明，并观看演示视频理解演奏姿态。不要从二手解读复制参数，一切以仓库代码中的映射函数为准。
硬件准备按信号链采购。主控选 ESP32-S3，音频选 I2S 数模转换器加前级功放与内置扬声器，传感选 MPU6050 与 HMC5883L 罗盘，气息选 3D 打印风车、微电机与 ADS1115，触键用 6 个电容触点嵌入木管，电源用锂聚合物电池加充电稳压模块并支持 USB-C 充电。特别注意用底层读数验证罗盘身份，先在远离电机与扬声器磁铁的位置标定 0 度、90 度、180 度、270 度，再装机。
软件调通建议分 4 步。第一步先点亮 M16 正弦或锯齿波并经 I2S 出声，确认音频通路无爆音；第二步单独调通罗盘到 4 个振荡器权重的交叉淡化，用串口打印验证转动单调性；第三步单独调通风车电压到幅度与 0 到 10 kHz 截止频率的映射，用慢吹与急吹验证启动延迟与停止拖尾；第 4 步接入倾斜的正负 1 八度与翻滚的正负 10 音分颤音，最后接入六触点五声音阶。每一步记录阈值与曲线，因为论文未公开这些细节，复现者需要自己的标定表。
结构上先用宽松布局验证，再收紧为可手持形态。论文原型已证明狭小夹紧空间会带来不稳定，直接照抄紧凑装配容易重现噪声问题。建议先做桌面分体验证，确认方位、气息、触键互不串扰后，再设计木管开槽与屏蔽，最后考虑定制印刷电路板。环境上优先用 PLA 与木材，独立供电减少对电脑的依赖，但仍需实测续航与发热。
何时值得尝试这条路线，还需补哪项验证？
当你的目标是把身体方位变成可演奏的结构，而不只是加一点空间效果时，这条路线值得尝试。Ehecatl 的启示是方位可以当和弦进行用，气息可以同时管响度与亮度，倾斜与触键负责表情与旋律，3 层分开后听众才有可能看懂动作与声音的关系。如果你只需要稳定的录音室管乐音色，商业 EWI 类控制器加电脑音源可能是更省力的选择，不必为湍流风车付出学习成本。
复现之后最需要补的验证有三项。第一是听众盲听，随机转向并记录听众分辨 4 个方位的能力，给出混淆矩阵；第二是重复性与延迟，测量同一演奏者在不同场地的罗盘漂移，以及从吹气到出声的端到端延迟分布；第三是成本与续航，公开物料清单、组装工时、连续演奏时长与充电周期，才能支撑节俭与主权的伦理主张。
回到中心矛盾：Ehecatl 用节俭硬件换取了独特的湍流气息与方位叙事，但也付出了对比度不足与结构不稳定的代价。它的价值不在于替代现有工具，而在于提供一个文化扎根且经济可及的开放平台，让后来者把自己的记忆与空间观装进可演奏的电路。正如论文结尾所说，它不是过去的数字复制品，而是一件在物理与数字空间中谨慎导航风的工具，值得在补齐验证后继续打磨。
