电子萨克布特不是一个人发明的：从脉冲、分频到众人手的电路史

英文题目：Communal invention in Prehistoric NIMEs: a case study of Hugh Le Caine’s Electronic Sackbut.

会议身份：conference:nime:2026:conference-paper-id:nime2026_23

✅ 来源为官方会议 PDF；表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示，未冒称作者原始 TeX。

会议来源：官方记录 · 官方 PDF

标签：#文献综述方法 #信号处理 #音乐 #音乐理解

评分：5.8/10 | 创新 1.5/2 | 技术严谨 1.2/1.5 | 实验充分 0.7/1.5 | 清晰度 0.8/1 | 影响力 0.8/1.5 | 开源 0.0/1.5 | 可复现 0.3/0.5 | 工程/实践 0.5/1.5

排名：前50% | 文档类型：应用研究

👥 作者与机构

• Ezra Teboul：机构信息未能从会议 PDF 纯文本可靠映射

📌 核心摘要

本文以残存桌面版电子萨克布特实物与一九四六至一九五五年间散佚图纸档案为输入，重建其信号与控制原理并解释第一电压控制合成器神话难以成立的原因，难点在于实物布满未连接元件与拼凑取值且图纸与实物多处不一致。第一步对真空管实物做逆向工程绘制简化原理与框图，输出阻塞振荡器分频器与鉴频器等子电路划分。第二步将上述子电路回溯到哈蒙德风琴自动频率控制无线电与惠普计数器等谱系，输出各模块知识来源与计算功能判定并输入社群解释。第三步用加拿大国家研究委员会制图室技术员与通信档案还原制作中的分工协作，输出社群劳动证据以支撑共创发明结论。与既有传记只谈电压控制标签不同，本文揭示脉冲整形二进制计数与乘法放大的计算性内核及其左右手分离映射，说明其更接近冷战科学仪器文化而非后期合成器范式。在文献核对设置下，1956年IRE论文结束页的页码指标为478，高于起始页的页码指标457。该结论适用边界仅限现存桌面版残件与一九四五年至一九五八年图纸，尚未验证后期晶体管版与完整演奏性能，推及其他版本将受限。原文未披露训练、推理或部署成本。

🔗 开源与复现资源

• 第三方资源：https://archive.org/details/HammondSolovoxModelLTechnicalManual — 暂时无法访问 可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。

🧭 深度解读

萨克布特要回答什么音乐问题？

输入是本文的研究对象与目标。论文标题是 communal invention in Prehistoric NIMEs，以休·勒凯恩的电子萨克布特为个案，讨论史前新界面乐器研究如何揭示社群。目标不是再争第一台合成器归谁，而是用档案与实物证据讲清这个乐器由哪些部件组成、每部分师承何处、由哪些人劳动制成。必须保留的信息有三点：研究的是真空管版本而非六七十年代晶体管版本，时间起点是 1945 年在国家研究委员会业余时间起步，核心论点是技术文档缺失遮蔽了扎实判断而复原文档则显示部件各有归属。

按学习依赖先讲音乐任务。勒凯恩看重单音旋律乐器的表现力，长笛与小号用单音线条带动全曲，他想用电子方式探索同一范式。他还偏爱方波，认为它有动人、神秘而略带忧郁的品质。于是任务被定义为做一台单声部、可连续控制音高与音色的键盘乐器，右手管音高，左手管音色，而不是做复音风琴或磁带拼贴设备。教学例子：可以把萨克布特想象成 1 位只唱一个声部但气息与口型变化极多的歌手，例子仅帮助理解单声部加连续表情的思路，不代表论文给出过声学测量。

史前新界面乐器 × 数字乐器映射： 史前新界面乐器负责指在新界面乐器会议成立之前就已出现的可演奏电子系统，数字乐器映射负责指把人的动作先转为控制参数再与声音生成分离描述的思想，二者搭配的理由是萨克布特在 1940 年代就用右手管音高、左手管音色的方式把界面与发声分开，组合后论文得以把它读作最早以模拟电路实现脉冲整形与二进制计数的计算性乐器，从而连接二战与冷战科学仪器文化与当代数字乐器讨论。

输出是本文的写作承诺。作者明确说不直接裁决谁是第一，作者要做的是追踪勒凯恩在技术、物质、社会与认识论场域中的每一步，把第一的可能性溶解为子系统、谱系与偶然的好主意。读者学完应能复述信号如何从脉冲到分频到压控放大再到混音滤波，控制如何从键的按压、横移与纵移经电容与鉴频器变为电压，以及哪些环节依赖他人劳动。

此前有哪些同输入同目标的乐器与电路？

同输入指同样用键盘与手势控制电子发声，同目标指得到可演奏的连续音高与可变音色。论文把萨克布特放进 3 条 lineage。第一条是电子风琴与分频传统。1915 年奥迪翁钢琴与 1930 年库普勒-吉弗莱波动风琴已用键盘选择阻塞振荡器脉冲变压器抽头来改变音高，1940 年商用的哈蒙德 Solovox 与 Novachord 都用多级分频，Solovox 用阻塞父振荡器，到 L 型改用全压控振荡器与有源三极管低频振荡器，Novachord 自早期就有压控放大器。勒凯恩在 1956 年论文与 1955 年未刊手稿中都讨论 Solovox、Novachord 的振荡、分频与键盘机制，并引用风琴专著，说明他自觉处在风琴根茎之中。

第二条是无线电工程。许多制琴者从通信与信号处理中借电路，萨克布特的高频部分与此有关。1937 年约翰·赖德出版自动频率控制系统，讲自调谐漂移校正，用鉴频器检出载频漂移并给出校正电压去控制解调器。论文报告赖德书中有一电路与勒凯恩的变化足够接近，可判为改编。区别在于特雷门、翁德马特诺把外差振荡等无线电电路用在信号生成，而萨克布特在阻塞振荡器已较稳定的时代把无线电放在控制侧，用鉴频器做手势到电压的转换。

第 3 条是计算与科学仪器。核物理实验用的脉冲整形与二进制计数电路在 1930 至 1940 年代大量出现，萨克布特中的除以二双三极管级直接可见这一血统。惠普十进制计数器 AC-4 系列是明确承认的影响，图纸画法非常接近。需要保留的限定是该具体型号可能新于萨克布特主体，但惠普对此子系统的影响在笔记中有明示。

分频风琴 × 无线电自动频率控制： 分频风琴负责提供父振荡器加多级分频得到多八度音高的先例与键盘选抽头思路，无线电自动频率控制负责提供把微小频率漂移检出为纠正电压的鉴频器拓扑，二者搭配的理由是萨克布特既要像风琴那样廉价得到多路谐波，又要像收音机那样把手的连续动作变成平滑电压，组合后它的信号侧像风琴而控制侧像收音机，这解释了为何它与特雷门、翁德马特诺虽同用无线电零件却把无线电放在控制而非发声位置。

关于第一之说的相关工作必须如实转述。休·戴维斯写 1945 至 1948 年间勒凯恩在家中做出可视为第一台合成器的电子萨克布特并包含压控要素，盖尔·杨在 1989 年进一步说它在放大与滤波用电压控制、用多波形得音色，本质上是第一台合成器。论文把这些称为 field-defining claims，并列出对立断代如库普勒-吉弗莱风琴或 RCA Mark I 与 II，但声明本文不直接裁决第一，而是用协作建造的证据消解单一发明叙事。资源可达性方面，论文引用的 Solovox Model L 技术手册链接本次未能确认可达，不应写已公开可下载，只能写本次未能确认可达。

为什么缺图纸就讲不清第一台合成器？

问题来自技术文档的缺口。勒凯恩在主管批准成立电子音乐部门后发表 2 篇研究文章，只有后 1 篇提供萨克布特信息，而回顾看那是志向性描述，只有片段能在现存实物中看到。1955 年 5 月 18 日他私下致信唐·金布尔说从未画过萨克布特的完整图纸。他留下的是 1946 至 1955 年间的零散原理图与大量通信，加上实物上遍布未连接元件、多元件拼凑的取值与额外小电路。这意味着任何把整机概括为压控合成器的说法都缺乏可核对的整机依据。

由此产生第二个问题：部件各有归属。同一台琴里父振荡器像风琴，分频器像计数器，鉴频器像收音机自调谐，滤波像早期阻容滤波，左手界面又无直接前例。若用单一标签覆盖全机，就会抹掉这些差异。论文的操作是把整机拆为信号生成层与控制层分别追源，再看演奏界面如何把分离的参数重新捏合。

初学者可先记住一个样本旅程：右手按下一个键并横推，键框电容变化，高频振荡器频率偏移，双调谐鉴频器输出电压变化，与该键对应的电阻分压器输出相加，经阻抗桥接送入阻塞管栅极，脉冲间隔改变，音高变化，同时另一路单调谐鉴频器把下压力变为包络电压去开大对应谐波的压控放大器，声音响起。

作者用什么方法把一堆旧管子读成乐器？

方法全景是批判性逆向工程。论文引用软件工程定义：分析对象系统以识别部件及其互关系，并在另一形式或更高抽象上重建表达。作者强调这不只是实用拆解，还要回答工程师的文化工作。证据包括近十年对现存实物的检查、已刊与未刊文献、勒凯恩 1946 至 1955 年图纸、国家研究委员会与图书馆档案馆藏图纸与信件，以及 Ingenium 自 2012 年起的重建项目经验。作者还把逆向工程放进更宽的恢复认识论家族，与取证、媒介考古、关键代码研究、历史知情表演等并列，说明从非话语物中重获知识的多条互补路径。

具体动作分 3 步。第一步重画功能框图，把杂乱飞线归纳为键盘组件、射频振荡器、音高与音量控制电路、父脉冲、分频、压控放大、摇杆混音、放大滤波输出。第二步做物质谱系，把每个子电路与风琴专利、手册、计数器手册、无线电书籍比对画法与拓扑。第 3 步做劳动链重建，从制作、绘图、秘书、档案与通信中找出署名与笔迹，还原谁在何时帮了什么。作者提醒图纸仍在变化中，框图是当前最佳理解而非定稿。

以下框图是理解全机的总钥匙，阅读时先看控制在下、信号在中、混合与输出在上的分层，再看左右手如何分工。

看图路径： 1. 先从底部键盘组件向上追踪两路射频振荡器分别进入音高与音量控制电路；2. 再看中部脉冲经三级除以二变为方波后进入四个压控放大器的路径；3. 比较右侧三档八度开关在位置 1、2、3 时如何重组 f、f/2、f/4、f/8 的配线；4. 最后确认顶部摇杆混音器经放大与滤波到输出的收尾链路

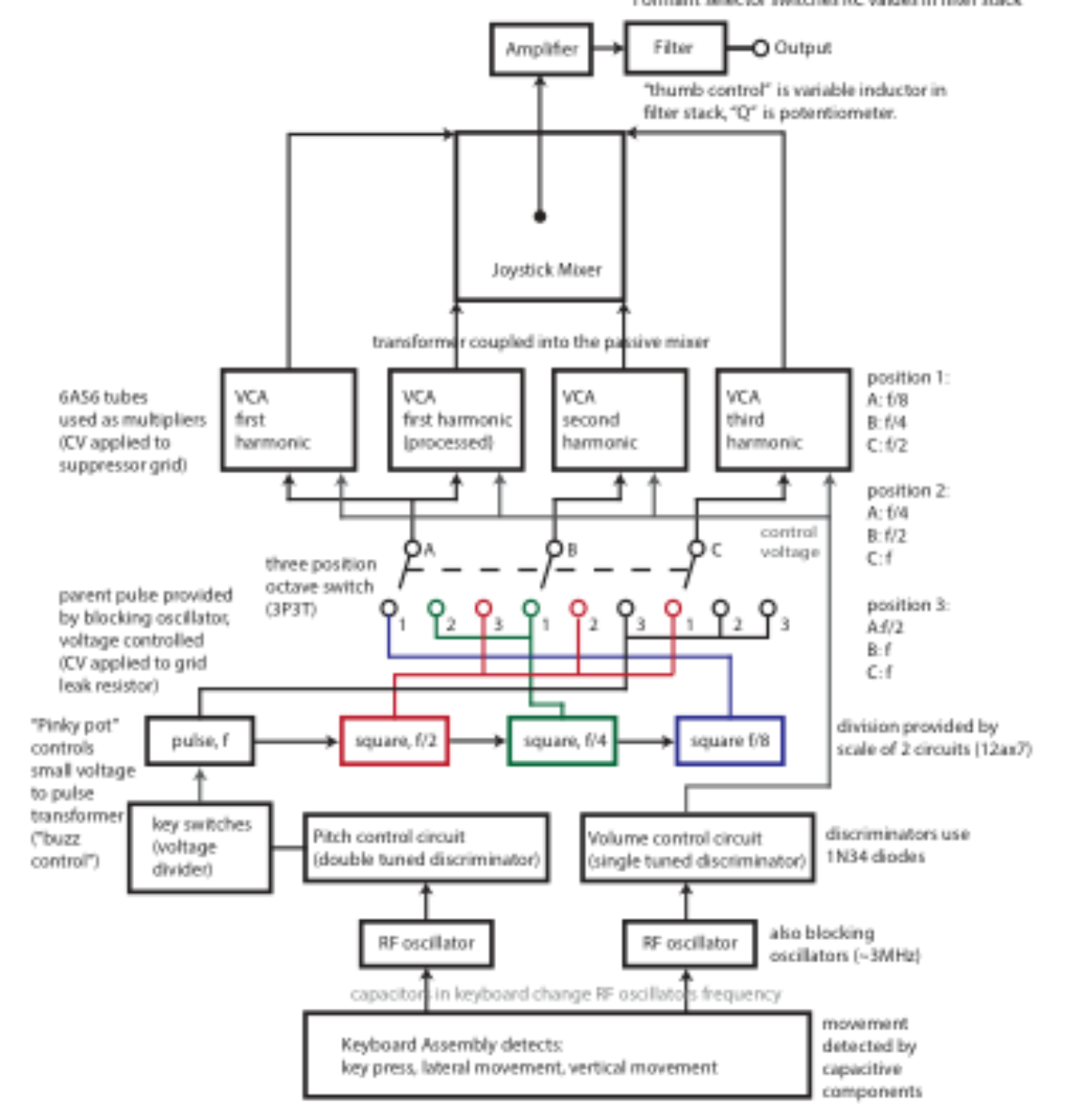

论文图 2。原论文 Figure 2：“The current high-level block diagram of the Elec- tronic Sackbut’s signal and control building blocks. Subject to change.”。

此图把正文的文字链条变为可见路径。底部键盘组件同时检出按压、横移与纵移，经电容改变两路约 3 MHz 阻塞式射频振荡器频率，分别进入双调谐与单调谐鉴频器得到音高电压与音量包络电压。中部父脉冲经 3 个 12AX7 除以二电路得到 f、f/2、f/4、f/8 方波，右侧三档八度开关决定哪路进哪一个 6AS6 压控放大器，顶部摇杆混音器以变压器耦合汇总 4 路谐波再经放大与可调滤波输出。拇指杆是滤波堆中的可变电感，Q 是电位器，小指杆是给阻塞变压器次级加小偏置的嘶声控制。

逆向工程 × 恢复认识论： 逆向工程负责从实物与残存图纸中辨认元件及其互连并重画为更高抽象的功能框图，恢复认识论负责把这种技术重画放进文化工作里追问谁画图、谁焊接、谁抄信、谁存档，二者搭配的理由是只看电路会把萨克布特误读为天才单人作品，而只看传记又讲不清它为何能发声，组合后论文既给出信号与控制框图，又重建了国家研究委员会内部的劳动链，使技术描述与社会描述互相约束。

信号与控制各由哪些管子与电路完成？

先沿一个样本走完输入到输出。假设演奏者右手按下中央附近一键并轻微横推，同时左手扶住摇杆与拇指杆。键的横向位移改变键框中对应电容，高频振荡器频率发生微小偏移，双调谐鉴频器把正负双向偏移检为电压，经 S 形非线性曲线整形后与该键的电阻分压器电压相加。相加节点经 10MΩ 电阻接到半只 12AX7 阻塞管栅极漏电阻，电阻上电流改变管子从阻塞到导通所需的截止电流，从而改变脉冲间隔即主振荡频率。这是论文在宽松读取下称为电压控制的依据，前提是把 12AX7 自身栅极截止特性视为保护电路。振荡器常开，因此需要后级压控放大器做包络门。

信号侧接着做三件事。父阻塞振荡器输出高频正脉冲，驱动 3 级级联的 12AX7 双三极管除以二电路，得到 4 路谐波材料。随后四只 6AS6 双控制五极管各管一路，以抑制栅做增益控制，栅压来自单调谐鉴频器对下压力的检出，只产生正向电压变化以做包络。4 路经变压器耦合进无源电阻混音器，由摇杆决定配比，再经末级放大与 RL 与 RC 无源甲酸型滤波堆整形，拇指电感与 Q 电位器与音栓式选择开关共同决定共振峰色彩。八度开关在 3 个位置重组谐波归属，论文以 f、f/2、f/4、f/8 的组合表述其逻辑。

以下简化总原理图显示了实验性装配的全貌，阅读时不要期待整洁的量产图，而要注意未画出的悬空元件与多元件拼值在注记中的说明。

看图路径： 1. 先辨认顶部标注的父脉冲振荡器与右侧三组双三极管分频器的重复结构；2. 再找到中部四个 6AS6 构成的压控放大器及其到摇杆混音器的耦合变压器；3. 观察左侧键盘相关的射频振荡器与鉴频器在全图中所占的控制侧面积

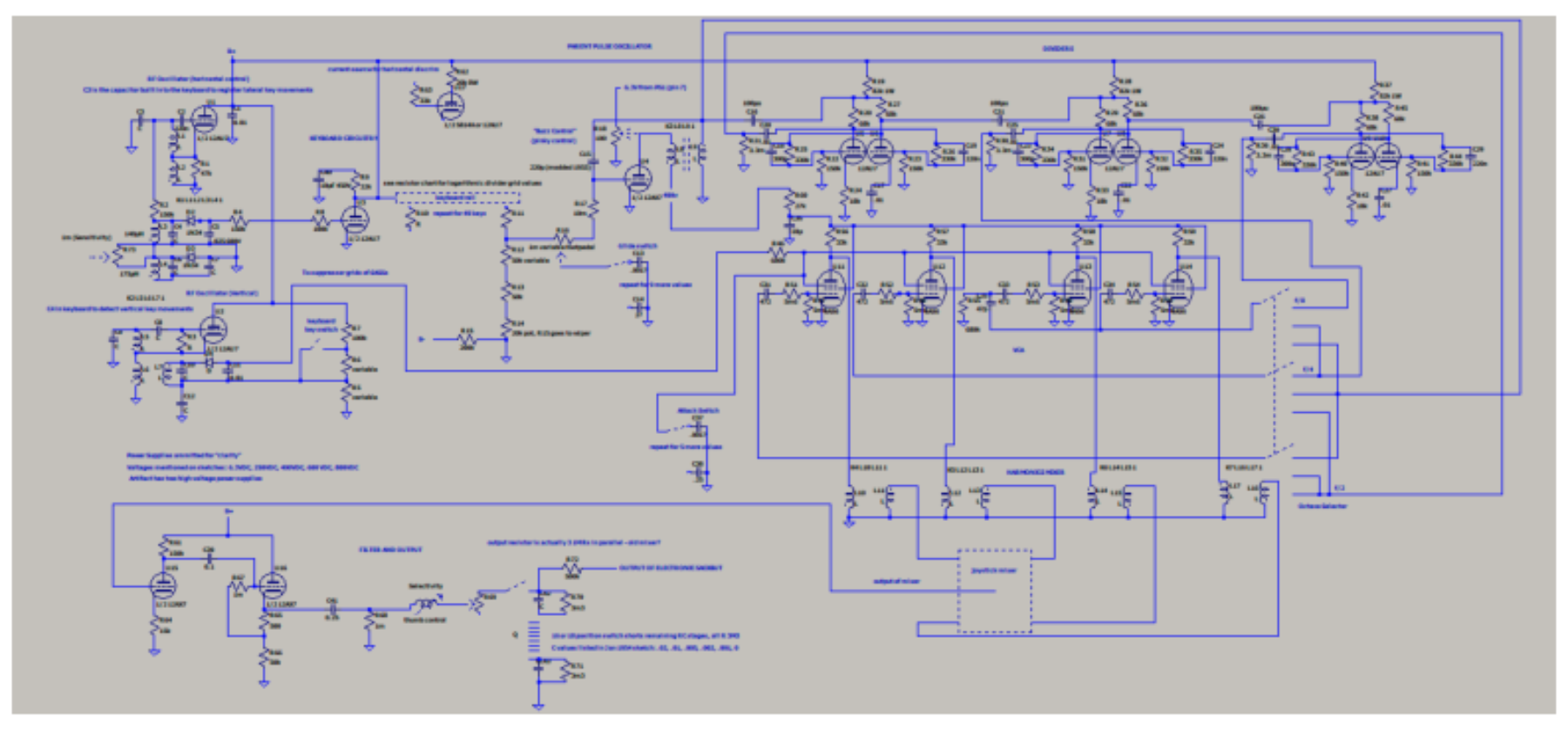

论文图 1。原论文 Figure 1：“A simplified circuit schematic for the Electronic Sackbut.”。

此图的可执行观察是先找左上与左下两组键盘射频振荡器与中上父脉冲振荡器，再向右数 3 组对称的双三极管分频与四只 6AS6，最后看右下摇杆混音与左下放大滤波输出如何收尾。像素较密处字迹难以逐字辨认，不应硬写阻值，应以正文对拓扑的定性描述为准。该图由 1946 至 1955 年勒凯恩图纸与实物检查拼合，并按鉴频器与分频器等规范拓扑重排以便辨认。

阻塞振荡器 × 鉴频器： 阻塞振荡器负责产生高频脉冲串并以脉冲间隔对栅极电压敏感，鉴频器负责把键盘电容变化引起的高频振荡器频率偏移检出为直流电压变化，二者搭配的理由是前者需要一个随手而变的偏置来改变音高，后者正好提供从频率到电压的转换，组合后形成论文所说的广义电压控制：键的横向与纵向动作先变电容再变频率再变电压，最后经 10MΩ 电阻改变阻塞管截止电流从而改变主振荡频率。

二分频计数器 × 压控放大器： 二分频计数器负责把父脉冲逐级除以二得到 f、f/2、f/4、f/84 路方波以提供泛音材料，压控放大器负责用另一路与按键下压力有关的控制电压去控制这 4 路各自的增益以形成包络与力度，二者搭配的理由是单音旋律乐器既需要稳定的谐波源又需要逐音的响度成形，组合后 4 路谐波经变压器耦合进无源电阻混音器，再由中央摇杆实时配比，实现了音高生成与响度控制在电路上分离又在演奏中合一。

本研究有没有训练模型？实际计算是什么？

本研究没有训练任何神经网络，也没有梯度、优化器、冻结与更新、监督损失或重置时机的报告。该节按要求明确说明无训练，再讲实际执行的计算与构造。真实计算是档案比对与电路重画：把残图按规范拓扑重排，测量实物走线，核对管型如 12AX7、12AU7、6AS6 与 1N34 二极管，核对电阻电容取值与变压器耦合方式，拼出图 2 功能框图。另一类计算是谱系比对：把分频器画法与惠普 AC-4 手册比，把鉴频器与赖德书比，把风琴键盘机制与哈蒙德资料比，判断改编而非独立发明。

第三类是劳动计量：清点 199 张 surviving 图纸上至少 15 种绘图员缩写签名，辨认秘书标记如 HLeC 冒号 HP 等，还原 requisition 流程。论文声明除光学字符识别外未用统计推断工具，这限定了方法的可重复性主要依赖人工识图与档案检索，而非可运行代码。

制作侧的众人劳动如何被还原？

本节承担方法职责中的劳动链部分，无训练故讲构造流程。制作人员方面，管电路先由勒凯恩把管座系绳钉顶棚搭焊调试，满意后送戈登·埃利斯桌并留言请做一个，实物飞线风格与此一致。后期晶体管改型有戴维·罗舍洛与约翰·钟参与，属同一协作传统的延续。绘图方面，机械为主的正式图由专职人员按 requisition 流程绘制，残片显示科学家填表请协助做样机或画图，199 张图中辨出至少 15 种缩写签名，只有肯 S、E. 摩尔等人留较多信息，1954 年三联计数器署 E. 摩尔，1955 年单分频署 REP。

秘书与档案方面，五十至六十年代至少 5 种标记如 HLeC 冒号 HP 等，海伦·帕滕森既是秘书又促成演示转正，信件今日可见本身即档案劳动，音乐藏与 REED 图纸分藏两处也塑造了研究路径。通信网络方面，与罗布、贝尔实验室、哥伦比亚-普林斯顿、谢弗、麦克拉伦、奥尔森、马可尼、西德广播、戴维斯等人往来使萨克布特成为英语电子音乐社群的闪点，勒凯恩对大小提问都认真回，兼做信息枢纽。

元件工业方面，战后可靠固定值元件与管电路降价使家内实验可能，背后是公私伙伴与劳工政治，但论文声明无证据表明当时人意识到这层联系。

实物、图纸与档案各自在什么条件下被检查？

数据与协议按原文交代。实物是藏于 Ingenium 的 1975.0336.001 号电子萨克布特，据盖尔·杨转述曾被放到装卸码头拟丢弃，被技术员戈登·埃利斯取回家存约 20 年，1975 年捐馆。检查条件是近十年对该实物的直接观察加作者拍摄的内部特写，承认机内有未连接元件与拼凑取值，简化图已省略这些。图纸条件包括勒凯恩 1946 至 1955 年手稿、国家研究委员会盒 1 卷 1 中的分频器蓝图、图书馆与档案馆 RG77M 系列 REED 技术图纸，时间覆盖 1949 至 1971 年，涉及 Sackbut Mk III 等后期改型命名。

通信条件是与莫尔斯·罗布、贝尔实验室、哥伦比亚-普林斯顿、皮埃尔·谢弗、诺曼·麦克拉伦、RCA 哈里·奥尔森、加拿大马可尼、西德广播技术人员及休·戴维斯等人的英文信件，辅以秘书标记与档案编目。比较公平性方面，论文不做声学 AB 测试，不设基线乐器对照表，所有谱系判断都建立在画法接近与笔记明示承认上，而非听感评分。

以下实物特写显示了装配风格，阅读时把凌乱本身当作证据而非噪声。

看图路径： 1. 先对照图注确认最左两只管为父振荡器与电流源；2. 再看中间悬空小板上的分频器与右侧横置的四个压控放大器管；3. 观察木质支架、飞线与裸露焊点所呈现的实验性装配状态

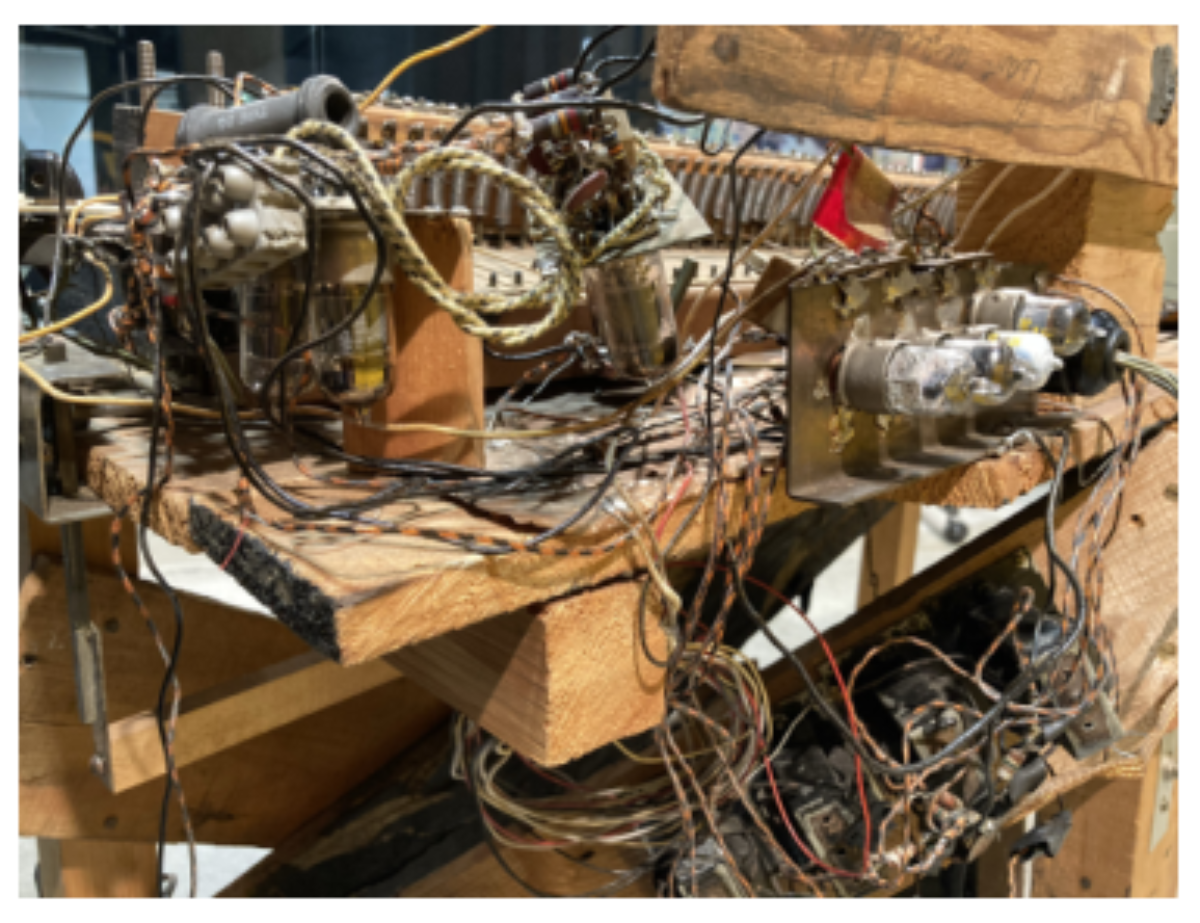

论文图 3。原论文 Figure 3：“A close up of some of the circuitry inside the Elec- tronic Sackbut, displaying some of the design and assembly style.”。

此图可见木质支架上直接搭焊的管座与飞线，最左两管为父振荡器与电流源，中间悬空小板为分频器，右侧横置四管为压控放大器，右下变压器去往摇杆混音器而鉴频与滤波输出级在此视角外。像素显示电线缠绕、焊点外露与木料粗加工，与戈登·埃利斯回忆中把管座钉在绳上焊好再送制的描述一致，支持实验性强而非量产化的判断。硬件预算与测量仪器型号原文未报告，这是复现时需补的缺项。

复现前先核对哪些实验条件？

复现起点是版本锁定。只复真空管桌式样机，不混入六七十年代晶体管版。时间窗锁定 1946 至 1955 年图纸加现存实物，1954 与 1955 年两张分频蓝图是最稳的抓手。器件锁定 12AX7 做阻塞与分频、6AS6 做压控、1N34 做鉴频二极管、约 3 MHz 阻塞式射频振荡器做控制侧、无源阻容滤波堆做音色，缺具体整机料单时以框图拓扑为准而非逐值照抄。界面锁定右手键的按压横移纵移经电容检出，左手摇杆管谐波比、拇指电感管滤波、小指偏置管嘶声、电位器管起音滑音共振、右侧大开关管三档八度。

档案调用需同时跑音乐藏信件与 REED 图纸两条线，并预留辨认缩写签名的 paleography 时间。伦理与许可方面，实物属馆藏，重建由馆方自 2012 年推进，论文由匿名私人捐赠资助，旅行费部分由伯明翰大学音乐系支持，引用图纸需按加拿大政府与图书馆档案馆要求署名，作者声明谢绝训练与数据挖掘，复用应尊重该意愿。

复原得到什么可核对的电路结论？

主结果是功能描述的可复述链条，而非性能分数。论文报告信号核心是先比较得脉冲，再计数得分频方波，再相乘得包络控制，最后混音滤波得音色。控制核心是两路高频振荡加鉴频器分别管音高与音量，键盘电容同时感知按压、横移与纵移，左手摇杆、拇指杆、小指杆与多只电位器分别管谐波比、滤波中心与共振、起音、滑音与八度范围。用户界面结论是单声部限制被转化为优势，右手得精细音高，左手得科学参数式音色控制，无风琴前后能与之完全等同，翁德马特诺虽有横移音高但信号生成更简单。

以下 1954 年 3 级分频蓝图是分频子系统最干净的可核对证据，阅读时把它当作从杂乱实物到规范表达的桥梁。

看图路径： 1. 先数出三个以 12AX7 为核心的相同分频单元从左向右级联；2. 再看每级栅前 IN38 二极管与 22μμF 电容构成的触发耦合；3. 对照底部标题栏确认国家研究委员会无线电电气工程部的制图归属

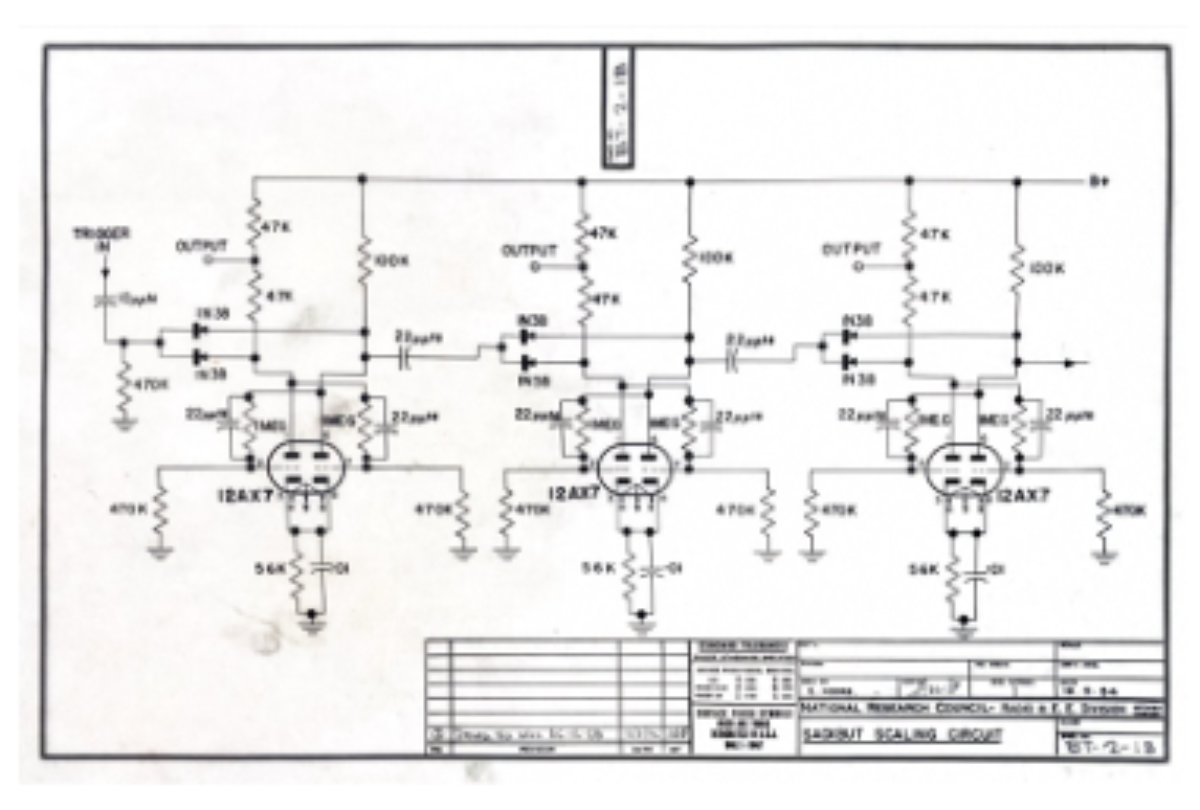

论文图 6。原论文 Figure 6：“The 1954 circuit schematic made at the NRC for one of two frequency division subsystems included in the Electronic Sackbut, with three dividers.”。

此图像素显示三只 12AX7 级联，每级有 47K 与 100K 负载、1MEG 反馈、470K 栅漏、5.6K 阴极与 22μμF 耦合，级间经 22μμF 与 IN38 二极管触发，顶部共用 B 正电源，底部标题栏明确国家研究委员会无线电电气工程部与 SACKBUT SCALING CIRCUIT 字样。这支持论文所说与惠普计数器画法接近但为乐器改用的判断。

为把文字结论整理为可核对的对照，下一表按信号顺序列出每段的输入、变换、器件与输出，数字与管型只用原文出现过的写法，不另加单位。

比较问题是信号链每段是否都有明确器件承担，公平条件是只用论文点名的拓扑与管型，指标方向是能否从输入复述到输出而不跳步。

表后解释是主要收益与代价。收益是每段分工可独立核对，分频管型与压控管型都有明确点名，混音到滤波的收尾也有框图支撑。代价是具体阻容值在简化图中被归并，实物又有拼凑取值，照表备料不能直接复刻声音。未胜出项是双调谐鉴频器的 S 曲线非线性细节，论文只说为表情微调而未给出曲线坐标，这是边界。

若拿掉哪条血统，萨克布特还成立吗？

论文没有做切除实验，本节按证据做思想对照而非因果断言。时间对照显示 1945 年在家业余起步，1948 年拆存赴伯明翰读博，1953 年经科学家妻子协会演示转正，1954 年成立 1 人电子音乐部。若拿掉国家研究委员会的稳定支持与战后元件降价增质，论文认为业余实验难以持续，但这只是支持性解释而非已验证因果。文档对照显示 1955 年致信承认从未画全图，1956 年论文只部分对应实物。若拿掉档案员与秘书的抄信编目，今人连残图都难以定位。

谱系对照显示若拿掉分频则无多路谐波，若拿掉鉴频则手势无法变电压，若拿掉风琴键盘机制则左右手分工失去参照，三者缺一都会改变乐器性质，但论文未报告逐项拆除后的声学后果，不应补写拿掉后必然怎样。

为把时间与文档条件讲清，下一表整理关键节点、状态与依据，年代只用原文写法。

比较问题是哪些年份对应样机、拆存、转正与图纸，公平条件是区分真空管版与后期晶体管版，指标方向是时间越早证据越残。

表后解释是主要收益是把第一之争锚定到真空管版 1945 至 1948 的残证据上，避免用后期改型回推早期性能。代价是 1945 至 1948 的连续实验记录仍不完整，论文用至少持续至 1948 的措辞保留不确定性。未评测边界是重建琴的听感对比，Ingenium 重建项目在伦理节提及但未在本研究给出测量，这是待验证。

哪些判断论文明确不做，哪些证据仍缺？

明确不做的有三项。第一不裁决第一台合成器，作者把第一溶解为子系统谱系。第二不把相关性当因果，惠普、赖德、哈蒙德的接近画法只判为改编或先例，不写谁必然导致谁。第三不用总体趋势代替每组成立，左手控制的独特性只限于单声部键盘加连续音色杆的组合，不推广到所有电子乐器。

仍缺的证据也很具体。缺整机图纸，1955 年信件自认从未画全。缺鉴频器 S 曲线坐标与 10MΩ 桥接处的电压频率实测，论文只给拓扑与定性非线性。缺秘书与绘图员全名，多数只剩缩写如 E. Moore、REP、Ken S. 等，199 张图纸的完整分工链待查。缺元件供应链的直接单据，论文以后见之明谈全球南方材料与劳工外包，但声明无证据显示勒凯恩当时想到这些。

缺推理开销式指标，误判率、延迟、成本、帧率均未测量，不应承诺改善。引用资源中 Solovox 手册链接本次未能确认可达，只能写本次未能确认可达，不写已公开。

为把谱系证据的强度分级，下一表按对象列出论文的措辞、依据与限度，共五列以满足宽表要求。

比较问题是每条先例的证据是明示承认还是画法接近，公平条件是只用论文引用的文献与笔记，指标方向是措辞越强依据需越硬。

表后解释是主要收益是把强弱分开，Solovox 与 HP 有明示承认故较硬，Rider 因卡片目录起始晚而保留是否亲读的疑问。代价是读者不能把此表当作胜负榜，它只说明谱系可核对度。未胜出项是库普勒-吉弗莱风琴与 RCA Mark II，论文提及但未给同等篇幅的电路比对，这是边界。

按什么顺序动手重走一遍？

第一步先读框图再读总图。用图 2 建立控制在下信号在中的心理地图，再用图 1 核对每段管数与耦合方式，遇到字迹不清不硬猜阻值，回到底部标题栏与注记确认电源与省略说明。第二步先搭控制再搭信号。先做一路射频振荡加单调谐鉴频器，用可变电容模拟键位移，示波器看直流输出是否只正向变化，再做双调谐一路看双向 S 形。控制电压能稳定检出后再搭父阻塞振荡器，确认常开与栅压调频，再级联 1 级除以二看方波是否稳定二分频。

第 3 步再加压控与混音。用 6AS6 搭一路抑制栅调增益，送入包络电压听响度是否跟随下压力，再扩展到 4 路并经变压器进无源混音与摇杆，最后接放大滤波。第四步做文档对照。把自搭分频与 1954 与 1955 年蓝图的级联数、管型、触发耦合比对，把鉴频器与赖德系拓扑比对，把键盘机制与 Solovox 资料比对，记录何处是改编、何处是新界面。第五步补验证。

测栅压频率曲线、包络跟随、八度开关三档的谐波归属、长时间漂移，把缺的 S 曲线坐标与料单补齐后再谈音色判断。全程保留飞线实验态，不要过早装箱，因为原机本身就是持续修改的实验体。

何时值得借鉴萨克布特，误解常出在哪里？

值得尝试的条件有三。当你的乐器需要单声部加高表情密度时，可借鉴右手管音高左手管音色的分离映射，右手得非线性精细控制，左手得谐波比与滤波的实时捏合。当你手头多为通用科学仪器电路时，可借鉴把计数器做音高、把自调谐做控制的转用思路，先让电路做它最稳的事，再用界面重新定义音乐意义。当你处在机构支持但无量产压力的环境时，可借鉴持续修改而不冻结版本的工作法，用残图加实物加通信三方互证推进。

常见误解需澄清。把萨克布特直接等同于第一台压控合成器是误解，论文显示压控只在宽松定义下成立于特定栅极回路，且整机无全图可证。把凌乱飞线当作粗糙是误解，凌乱正是实验与协作的痕迹，正式蓝图只覆盖部分子系统。把借鉴当抄袭是误解，论文用改编一词强调在承认出处下的创造，6AS6 的包络用法与左手界面的组合仍具新意。把元件便宜当作纯技术进步是误解，背后有战后产业与劳工政治，只是当时人未必自觉。

收束是论文的判断：电路与录音会中介史前新界面乐器，但一路向下都是人，表格、技工、绘图室、零件间与档案员共同发明了这台琴，社群建造本身可能与乐器同等重要。
