合并交叉才能发声：用两个三端口结点把一个结交叉改写为可调音色的波导环

英文题目：Knotty Oscillator: Breaking knot topology for a new physically-inspired sound generator.

会议身份：conference:nime:2026:conference-paper-id:nime2026_22

✅ 来源为官方会议 PDF；表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示，未冒称作者原始 TeX。

会议来源：官方记录 · 官方 PDF

标签：#软件工具 #信号处理 #实时处理 #音频生成

评分：5.3/10 | 创新 1.2/2 | 技术严谨 1.0/1.5 | 实验充分 0.6/1.5 | 清晰度 0.7/1 | 影响力 0.7/1.5 | 开源 0.0/1.5 | 可复现 0.3/0.5 | 工程/实践 0.8/1.5

排名：后50% | 文档类型：应用研究

👥 作者与机构

• Sergey Kasich：机构信息未能从会议 PDF 纯文本可靠映射
• Emir Chacra：机构信息未能从会议 PDF 纯文本可靠映射

📌 核心摘要

该工作输入为脉冲或任意实时音频，输出为经单交叉缠绕共振结构着色的声音，难点在于数学绳结禁止自相交因而无合并交叉等价于直管。方法链分三步推进：先将有限长直管弯折形成交叉并以双二端口并联结保持波导一致性，其输出进入下一步的拓扑处理。再在交叉处打破拓扑合并管壁形成环路，以两个三端口并联结连接三段延迟线，上一步的交叉几何由此转化为可共振的环路连接。最后用输入端反射系数与末端反相构成振荡器并补偿整体延迟长度以分析脉冲响应，与直波导相比该结构不依赖额外滤波器即引入周期性幅度调制与可调共振峰包络。在96 kHz采样率、1.0 s脉冲响应的评测设置下，中段64采样条件的基频偏移指标为∼25.0 Hz，高于整体平均条件的基频偏移指标的∼4.0 Hz。原型还将整体长度、中段比例、反射系数与单极点低通阻尼做成实时可调并支持脉冲触发与外部音频输入，具有实际演奏意义。该结论适用边界受限于单交叉、无损耗建模与脉冲响应试听，尚未验证多交叉、非线性与真实演奏场景的外推。原文未披露训练、推理或部署成本。

🔗 开源与复现资源

• 第三方资源：https://khipumantes.github.io/index.html — 链接可访问（HTTP 200）
• 第三方资源：https://khipucamayoc.github.io/#about — 链接可访问（HTTP 200） 可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。

🧭 深度解读

输入是什么？为什么纽结值得做成声音？

这篇解读的输入是会议论文正文与本次收到的官方原图像素，目标是让刚进入音频方向的研究生能复述方法与实验条件。必须保留的信息包括研究对象是一个交叉的波导振荡器，关键结构是两个三端口并联结点，实验用脉冲响应比较直管与打结管，以及实时插件的参数含义。输出按学习依赖展开，先讲任务与相关路线，再讲结构全景与计算，最后讲实验、反例与复现。

论文的任务不是做通用音乐生成，而是探索一种受物理启发的声音发生器。作者把日常生活中的线、绳、管看作 3 维空间中的细长物体，其中一部分构形会打结。打结的特别之处在于用很小的形态改动获得稳定的功能差异，例如能自持、不易散开，同时在文化与生物中都有对应物。把这种想法搬到声音合成，问题就变成能否用结的交叉点组织振荡与共鸣，而不是只把结当作装饰图形。

初学者容易把拓扑和几何混在一起。白话说，拓扑关心在连续拉扯下什么不变，例如交叉数最少是多少；几何关心具体量了多大，例如管子多长、两点多远。英文是 topology 与 geometry。论文同时需要两者，拓扑用来想象未来按交叉数区分振荡器家族，几何用来实际算出延迟样本数、反射系数与频谱包络。数值计算主要靠几何一侧实现。

在进入波导之前，作者先做了一个更直观的结合成器。白话说，加法合成就是把多个正弦振荡器按系数叠起来；环面结就是能放在轮胎面上的对称结，例如三叶结。英文是 additive synthesis 与 torus knot。因为任何闭合结都可以用傅里叶级数写成 3 组振荡，环面结只需要两个参数就能写得很紧凑，所以作者用网页工具做了三振荡器耦合的环面结合成器，拖动经度与纬度参数就能同时看到 3 维曲线变形与听到声音变化。按论文说明，该网页版本当前可用，已公开，3 个振荡器以单声道直接混合，没有额外的幅度系数，属于最简单的结启发合成。

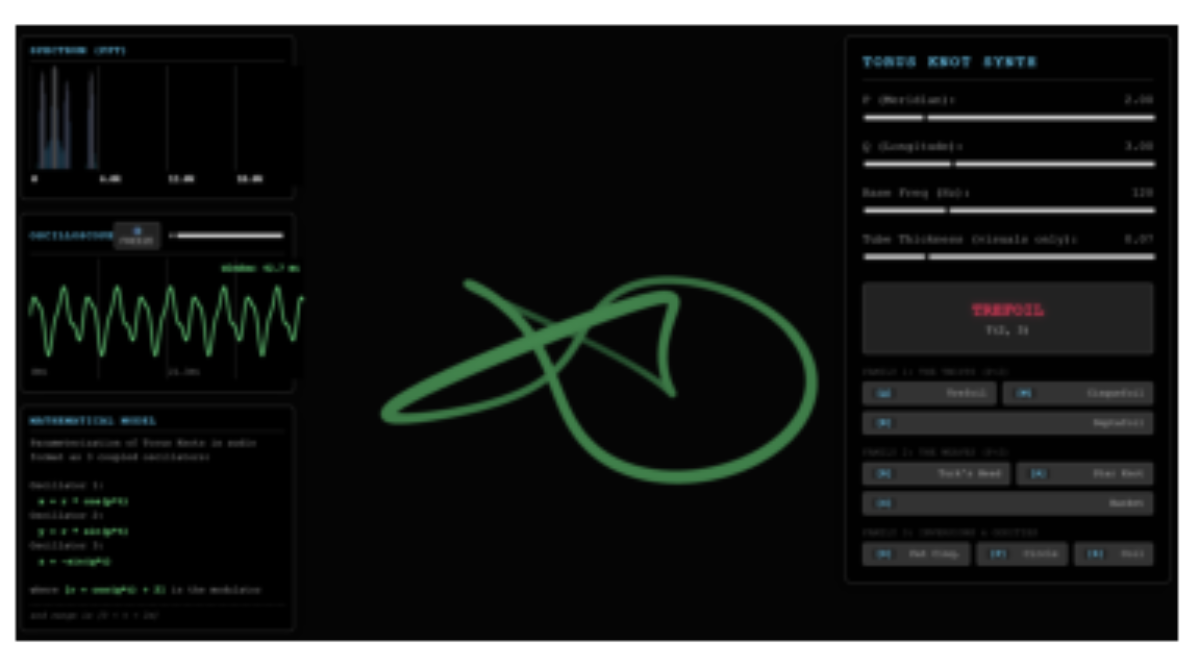

下面这张在线合成器截图是理解加法路线与后面波导路线分叉的关键，左中右三块面板分别对应声音、波形与控制，不要只看中间的绿线，重点是交叉尚未参与物理过程。

看图路径： 1. 先确认中间绿色曲线是否为闭合的三叶形，再看左右面板的对应关系；2. 左侧从上到下依次确认频谱条形、时域波形与数学模型三块面板；3. 右侧确认经度与纬度两个滑杆的位置，以及下方三叶结标签

论文图 2。原论文 Figure 2：“An online Torus Knot Synth, synthesizing a Tre- foil knot with three coupled oscillators.”。

这张图显示的是在线环面结合成器合成三叶结的界面。左侧从上到下可以看到频谱、时域振荡波形与数学模型说明，中间是绿色的闭合 3 维曲线，右侧是经度、纬度、基频与管粗等滑杆。它的教学价值在于证明结可以用振荡器组直接奏鸣，但也暴露局限，混合方式过于简单，交叉点没有参与声音的物理过程，这正是作者转向波导模型的动机。

相关工作在研究什么？本论文站在哪条线上？

新乐器界面社区长期关注缠绕、编织、电子纺织与柔性形态，论文列举了纤维材料控制器、弦乐光学传感、海绵柔性界面、织布机与参数乐器的连接等工作。这条线关心的是手、材料与界面的纠缠，声音往往来自交互过程本身，而不是来自对某一个结的声学建模。初学者要先分清界面纠缠与声学建模是两类目标。

另一条线是安第斯结绳记忆装置奇普的当代复兴。白话说，奇普就是用绳与结记录数据的装置；新奇普卡马约克等群体则把结当作语义与文化载体。英文是 khipu 与 Neokhipukamayoqs。论文引用的两个相关网站本次确认当前可用，已公开。这条线与本文共享对结的尊重，但目标不同，对方把结当作编码与记忆，本文把结当作可发声的物理结构。

第三条线是声音合成中的拓扑与几何方法。论文提到圆上的迭代相位函数、层理论组织合成、谐波图案函数、实心环面结振荡器，以及用圆变形振荡信号的工作。这条线与本文输入相近，都处理周期信号与闭合路径，但多数工作仍是振荡器变形或映射。本文的不同在于引入数字波导的物理建模语言，把交叉写成能量分流的结点，而不是只改变振荡器的相位或频谱。

在物理建模一侧，数字波导已经是成熟技术。白话说，数字波导就是用双向延迟线模拟弦与管中的行波，再用滤波器模拟管壁损耗、开口反射与非线性。英文是 digital waveguide。论文明确站在这一侧，引用了弦管模拟、波导元件估计、音孔与声道建模等工作，但强调自己是受物理启发而不受物理限制，允许实时改动结构去找传统弦管没有的音色。

要解决的矛盾是什么？为什么必须打破拓扑？

论文想用交叉数作为未来合成引擎的参数。沿着一个样本走一遍，输入是一段有限长的管子，表示是延迟线长度；组件是把管子弯出一个交叉，表示是纽结分类中有意义的位置；目标是让这个交叉改变声音；输出应是可听的音色或音高差异。

但直接照搬数学纽结会失败，因为数学纽结要求曲线自回避，也就是交叉处只许跨过、不许合并成一体。若不合并，从波导角度看它仍然等价于一根直管，交叉对声音没有影响。

这就是中心矛盾，拓扑上重要的交叉，在声学上是无效的。为了解决它，作者明确提出打破结拓扑。做法是先弯出交叉，再把管子在交叉处合并进自身。从合并那一刻起，模型不再严格遵守纽结拓扑，而是进入物理建模的分支结构。教学例子是两条立交桥跨过但不连通，车流互不影响。

一旦在交叉处修了匝道连通，车流就会分流，这才对交通产生影响。三端口结点就是这个匝道，例子只帮助理解分流，不证明声学性质。

打破之后的新问题是如何既保留环的概念，又能激励与测量。作者保留管的两端自由，一端输入并引入反射系数，另一端输出并反相。这与数学上把结看作闭合曲线的习惯不同，但对实验是必要的，否则无法送入脉冲，也无法定义从哪一端听。后续所有仿真都围绕这个可激励、可测量的环展开。

方法全景：一个交叉如何变成可计算的环？

方法全景可以分成 3 步。第一步是形成简单管子，对应基本的线性双向延迟线。第二步是弯出交叉但不合并，此时仍是基本波导。第 3 步是合并交叉，形成带两个三端口并联结点的环形波导。论文用 3 阶段示意图表达这个过程，强调前 2 阶段在物理建模域没有本质区别，第 3 阶段才真正引入分支。

数学纽结 × 数字波导： 数学纽结负责提供交叉点数量与闭合环路的拓扑想法，数字波导负责提供延迟线加反射加结点散射的可计算发声结构，二者搭配的理由是都处理 1 维细长物体的延长与回路，组合意义是把不可合并的拓扑交叉替换为可合并可发声的能量分流点，从而得到既像结又能响的振荡器。

整体信号流向是这样的。脉冲或外部音频从左侧进入，经过一段延迟到达第一个三端口结点，能量在这里分流，一部分走中间短段，另一部分走外部长环路，再在第二个三端口结点汇合，经过输出端延迟后向右输出，同时一部分信号经反相与反射送回环内。输入端反射系数与末端反相共同决定环的边界条件，中间段长度决定内部分流比例。

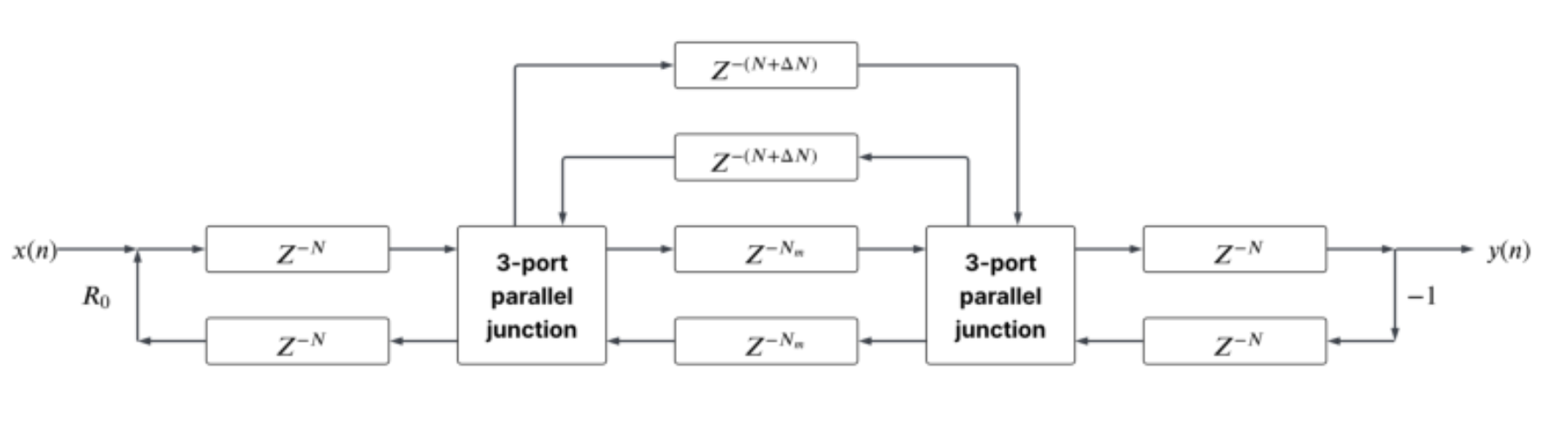

下面这张结构图是全文最重要的复现依据，阅读时先走主路径，再看分支汇合，不要跳过延迟标注，重点核对左右对称的延迟块与中间短段。

看图路径： 1. 从左侧输入沿上方延迟进入第一个三端口结点，再看中间两段的走向；2. 对比上方环回的两段长延迟与中间两段短延迟的连接方向；3. 找到右侧输出处的负一分支，确认闭环反相的位置

论文图 1。原论文 Figure 1：“A knot-inspired waveguide with 3-port junctions - is the model we are exploring in this work.”。

这张图显示了论文探索的结启发波导，左右各有两个三端口并联结点，中间是两段中段延迟，上下外侧是补偿用的长延迟，左侧标出输入与反射系数，右侧标出输出与负一反相。它把文字中合并交叉的想法变成了可搭建的延迟与结点网络，后续所有实验都是改动这张图中的中段长度与整体长度。需要提前说明，本研究没有神经网络训练，也不估计权重。方法职责由显式构造承担，即按图搭建延迟线与结点散射，用脉冲响应做仿真，再用人耳与频谱估计验证效果。

延迟线与结点各自算什么？补偿为什么不能省？

先讲延迟线。白话说，延迟线就是把信号存住几个样本再放出来，对应声波在管中走了一段距离。英文是 delay line。论文用样本数表示长度，例如整体长度与中段长度都以样本为单位。延迟越长，往返 1 次的时间越长，基频越低。输出端的负一表示每次回到下路都要反相，这模拟了某种闭端反射的相位翻转。

再讲三端口并联结点。白话说，并联结点就是多根管子交汇时压力要连续、流量要分配的地方。英文是 three-port parallel junction。论文借用声管建模的语言，定义结点的总压力为各端口入射压力之和的平均再乘系数，每个端口的出射等于总压力减去该端口的入射。它的分工是决定能量向哪条支路走多少，而不是决定走多快。

搭配理由是只有延迟没有分支，交叉就无法影响声音；只有分支没有延迟，分支就没有频率选择性。

交叉点 × 三端口并联结点： 交叉点负责标记纽结分类中有意义的位置，三端口并联结点负责把该位置写成压力连续与流量分配的散射计算，二者搭配的原因是数学上交叉不合并就等价于直管，必须打破自回避才能产生声学差异，组合后一个交叉展开为两个结点加中间段，使中段长度成为独立的音色控制量。

论文还引入差值补偿来保持公平。白话说，若中段改短而外侧不变，总长就变了，听到的变化可能只是管子变短。英文概念可记为 overall-length compensation。论文定义差值为中段与剩余延迟之差的绝对值，用它补偿整体尺寸，使不同中段的比较保持总延迟可比。这是复现时最容易漏掉的一步，不做补偿就无法把结果归因于结构。

输入输出边界也要讲清。输入端反射系数在测试中取为固定值，末端闭环使信号反相。论文在测试阶段刻意不加管壁损耗滤波器、开口与喇叭反射滤波器与非线性响应，目的是先看纯结构的脉冲响应。实时插件阶段才加入简单的一极点低通阻尼，这是从分析到可演奏的过渡，不应与主实验的干净条件混淆。

拓扑与几何如何分工？参数各控制什么？

论文把可调量分成两类。离散一侧是交叉数与拓扑类型，未来希望用它选择振荡器家族，例如单交叉、双交叉串联。连续一侧是整体长度、中段长度、输入反射与阻尼量，当前实验与插件实际可调的是这一侧。初学者应先固定拓扑为单交叉，再玩连续参数，否则会把两种变化混在一起。

拓扑不变量 × 几何参数： 拓扑不变量负责在连续变形下保持类型可辨，例如交叉数，几何参数负责在固定类型下连续改变延迟长度与反射，搭配理由是前者给出离散的结构选项，后者给出连续的听感调节，组合意义是未来可用交叉数选拓扑，用延迟长度调共振峰，而不必每次重新设计整个乐器。

具体到本论文的单交叉结构，整体长度设定基准音高，中段长度改变频域包络，反射系数影响反馈强度，阻尼滤波器影响高频衰减与发声时长。插件把中段表示为整体长度的分数，这对演奏更友好，但在复现论文曲线时必须换算回样本数，否则会对不齐横轴。

一个可复述的操作顺序是先选整体长度，再从 1 到整体长度遍历中段整数值，每次补偿总长后送入脉冲并记录输出，最后统一估计基频与频谱。这样得到的是一条基频随中段变化的曲线，而不是孤立的几个试听。这个顺序也是后面消融实验的执行顺序。

没有训练阶段时，实际计算过程是什么？

本论文没有训练阶段，没有可学习参数、损失函数、梯度路径、优化器与训练集划分。不能把无训练理解为系统输出确定，也不能从参数固定推出每次听感完全相同，因为脉冲触发时机、外部输入音频与实时旋钮操作都会改变具体输出。冻结在这里只意味着延迟样本数与反射系数由人工设定，不是由梯度更新。

真实计算过程是仿真与测量。作者用 Python 实现波导网络，采样率与时长固定，对每个结构送入脉冲，记录时域波形，再做频谱分析，用峰间距估计基频，并导出音频做听辨。所谓更新只发生在人工选择下一组延迟长度时，所谓监督只是用频谱峰位置与听感判断结构是否有用，没有反向传播。

缺项需要明确指出。论文未报告分数延迟与全通滤波器的具体实现，未报告基频估计算法处理谐波缺失与八度误差的细节，未报告听辨实验的被试数与盲测条件。因此复现时应把基频估计当作方法相关量，而不是绝对音高真值，重点看相对变化与包络趋势。

实验条件如何保持可比？测什么、和谁比？

实验按 3 个问题组织。第一个问题是合并交叉是否改变声音，比较对象是直管波导与合并交叉波导，条件是延迟长度相同，指标是时域脉冲位置、频域谐波幅度与基频估计。第二个问题是中段长度是否连续改变音色，比较对象是同一整体长度下不同中段的频谱，以全等长为参考谱，指标是谐波峰是否移动、包络是否出现共振峰、某些峰是否抵消。第 3 个问题是音高是否稳定，比较对象是不同整体长度下遍历中段得到的基频曲线，指标是平均偏移与峰值偏移。

为回答这些问题，论文固定了仿真配置。下表把分散在正文中的配置集中起来，阅读时注意单位不能拆分，样本数与秒、千赫兹各有含义，比较时先看配置是否一致再看结果差异。

这张表不证明谁更好，只证明比较地基是否打牢。采样率与时长一致保证频率分辨率与观察窗口相同，直管与打结管在相同延迟下对照才能把差异归因于分支而非长度，总长补偿保证改中段时不是顺带改了整体尺寸。代价是测试阶段去掉了损耗与非线性，所以结论只适用于纯结构，不能直接推广到加了阻尼与管壁滤波的乐器音色。未胜出项在这里不是某个模型，而是被刻意拿掉的损耗与反射滤波，它们在真实乐器中很重要，但在本文主实验中未评测。

论文特有的第二类细节是实时插件的运行条件。插件用 JUCE 原型实现，可调整体长度、中段占整体的分数、输入反射与阻尼量，另有脉冲触发按钮，同时允许外部音频进入结构作为共鸣器。这意味着插件既是合成器又是效果器，复现时要分别测试脉冲激励与外部激励两种模式，不能只测其一就下结论。

主结果显示什么？音色变了，音高稳住了吗？

先看直管与打结管的对照。在整体与中段都取相同延迟时，谐波位置几乎保持，基频估计重合，但谐波幅度不同，时域反射脉冲不对齐，打结管出现周期性幅度调制。用白话说，音高骨架还在，但音色与时间纹理变了。这支持论文的核心判断，合并交叉带来更丰富的音色，同时保留可辨的音高。

脉冲响应 × 共振峰： 脉冲响应负责记录系统对瞬时激励在时域和频域的完整回答，共振峰负责概括频域包络上被增强的谐波群，搭配理由是只看基频会漏掉音色变化，只看波形包络又说不清音高是否漂移，组合后可以用同一组脉冲同时回答音高稳不稳和音色变没变。

再看改变中段的效果。论文以全等长为参考谱，改动中段后谐波峰没有大幅移动，但峰的幅度包络出现起伏，形成类似共振峰的结构，某些峰被抵消。这解释了为什么听感上音色变化明显而音高漂移有限。需要强调的是原文用报告与显示表达直接观察，用支持表达对音色的解释，改变中段必然独立控制音色而不动音高则属于待验证的推广，因为特定中段仍会出现基频估计跳变。

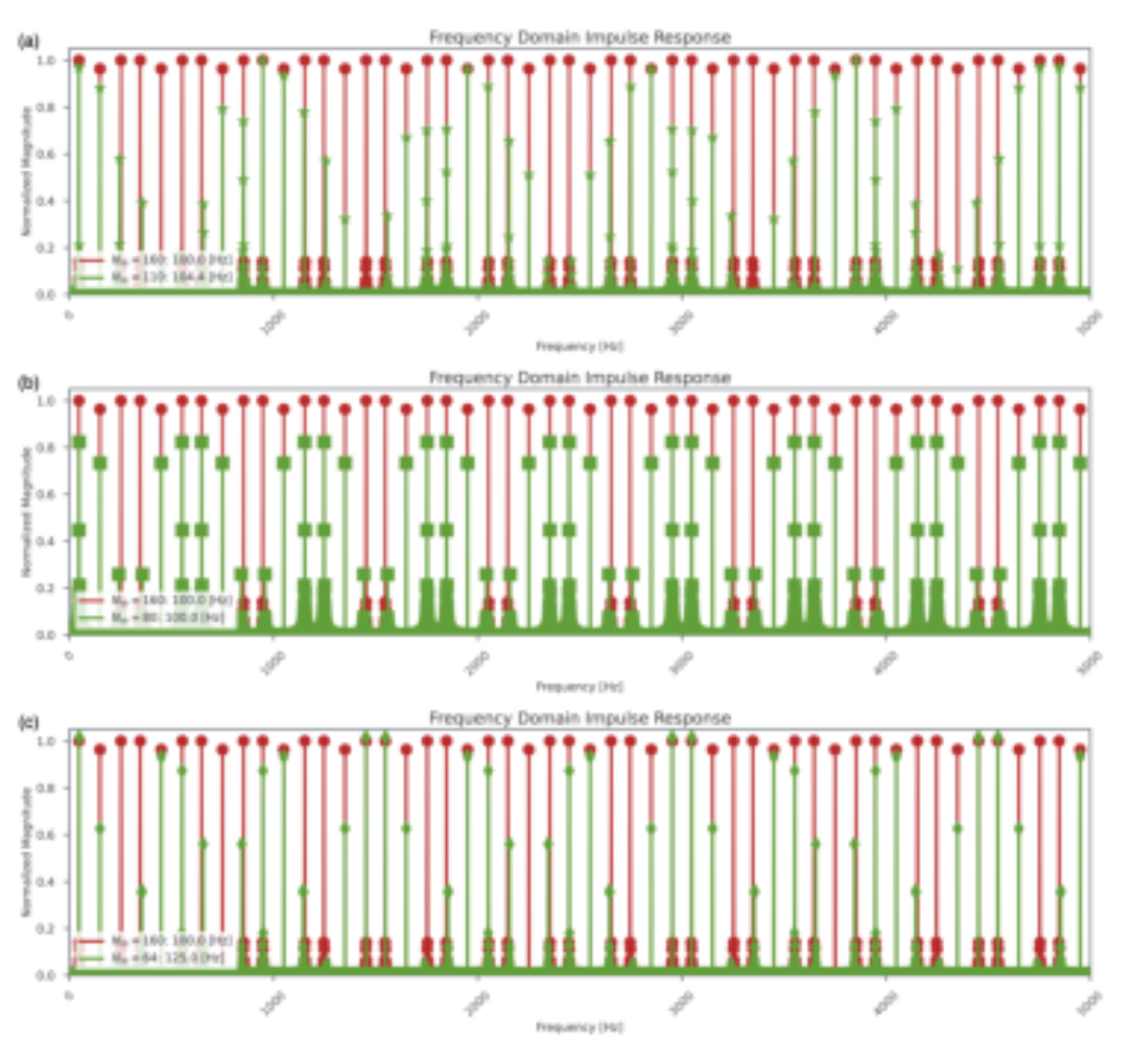

下面这组频谱对照是理解共振峰与峰抵消的最直接证据，阅读时不要只看峰的高低，要看绿色相对红色哪些位置系统性变矮，以及图例中基频估计的微小移动。

看图路径： 1. 先确认三行子图共用横轴频率与纵轴归一化幅度，再看红色基准的等高谐波；2. 逐行对比绿色系列在不同中段长度下哪些峰被压低哪些保持；3. 注意图例中标注的基频估计值随中段变化而移动的幅度

论文图 6。原论文 Figure 6：“Comparison plots for the frequency domain im- pulse response of merged-cross structures with N= 160 and different values of the middle section length Nm, up to 5000 Hz.”。

这张图显示整体长度固定时 3 组不同中段的频域脉冲响应，红色为全等长参考，绿色为改动中段后的结果，横轴到 5000 Hz。可以看到谐波位置大体对齐，但绿色包络出现周期性起伏，部分红色高峰在绿色中被明显压低，图例中的基频估计也随中段轻微移动。它说明中段长度主要重塑幅度包络，而不是重排谐波序列，这正是可用单参数调音色的依据。论文特有的细节还包括时域幅度调制。打结管的时域不是简单的指数衰减脉冲串，而是叠加了慢起伏，这与分支引起的多路径干涉有关。复现时应同时保存波形与频谱，若只保存频谱会漏掉这一时间特征。

逐个改动中段长度时，哪里最不稳定？

论文把中段从 1 遍历到整体长度，对 3 种整体尺寸分别画出基频估计曲线。这相当于对内部结构做密集消融，整体尺寸是分组变量，中段是扰动变量。结果是整数分数中段更稳定，例如中段为整体的一半、1/4 时基频更接近参考，而其他值平均偏移几赫兹，并在个别点出现尖峰。

整体延迟长度 × 中段长度： 整体延迟长度负责设定基准音高与整体尺寸，中段长度负责在总尺寸补偿后改变内部能量分配比例，搭配理由是若不同时控制总长就分不清是变大还是变结构，组合意义是论文用差值补偿保持总延迟可比，从而把听到的包络变化归因于内部结构而非整体放大缩小。

下表把关键数字集中起来，比较问题是扰动带来多大音高代价，公平条件是同组整体长度内比较，指标方向是平均偏移越小越稳、峰值偏移越大越需避开，阅读时先看平均再看峰值。

表后解释是主要收益是音高整体可控，平均偏移只有几赫兹，相对演奏容差不算大。具体代价是首尾两组都存在离群尖峰，一个在中段 64 样本附近达到约 25 赫兹偏移，另一个在中段 80 样本附近达到约 20 赫兹偏移，实际使用时需要避开这些区域或加入分数延迟微调。未胜出项是看似更自由的任意中段，它们在包络上可能有趣，但在音高上不如整数分数稳定。素数尺寸没有给出完全不动的音高，但起伏更受限且无突出尖峰，这是一个反直觉但有用的边界。

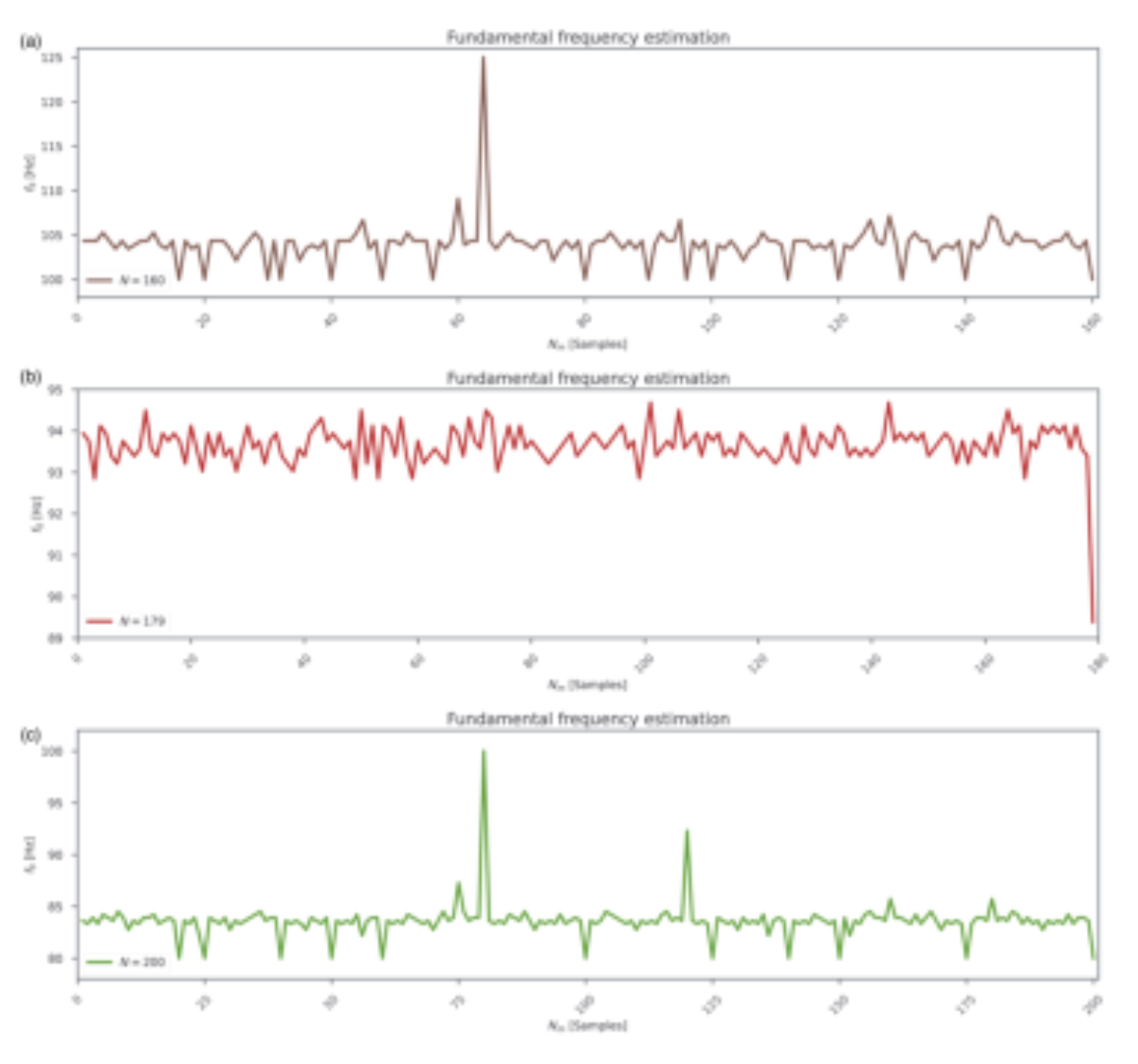

下面这张基频曲线把上述数字展开为全貌，阅读时先找尖峰，再看基线起伏，不要把末端下跌当作全程趋势。

看图路径： 1. 先确认三行分别对应不同整体尺寸，横轴为中段样本数纵轴为基频估计；2. 在首尾两行中找出向上突出的尖峰位置，再看中间素数尺寸是否平坦；3. 观察除尖峰外曲线在基线附近的起伏范围，判断音高整体稳定性

论文图 8。原论文 Figure 8：“Fundamental frequency estimation for merged- cross waveguide structures with different overall size N and integer values of Nm∈[1, N]. (a) N= 170. (b) N= 179. (c) N= 200”。

这张图从上到下显示 3 种整体尺寸下基频估计随中段样本数变化的折线。可以看到上下两行在个别中段处有明显的向上尖峰，中行整体起伏稍密但没有特别高的大尖峰，末端一处快速下跌更可能是估计或边界效应而非稳定趋势。它支持论文的有限结论，改中段大体保住音高，但不能承诺每一步都不动，总体趋势不等于每组每步都成立。

哪些结论还不能下？边界与缺项在哪里？

首先是物理完整性的边界。主实验没有管壁损耗、开口与喇叭反射、非线性传播，输出帧率、实际延迟与计算开销也未系统测量。因此不能承诺该结构作为乐器一定更省算力或更低延迟，论文只在定性层面说实现相对便宜、适合嵌入式硬件与物理界面，但没有给出毫秒数或占用率。把定性描述读成定量承诺是常见的误读。

其次是感知验证的边界。论文提到导出音频做听辨与估计基频，但未报告被试数量、试听流程与统计方法，也未测量误判率。自动的峰间距估计不能当作人耳评价，谐波抵消可能导致八度或五度误判，复现时应保留原始音频并做盲听，而不是只看估计数字。相关性不是因果，估计稳定不等于听感稳定。

第三是结构推广的边界。当前只测试单交叉串联中的一个，多交叉串联、交叉数量实时控制、全通与分数延迟调音高等都列为未来工作。不能从单交叉的稳定推出多交叉也稳定，相关性不是因果。论文对未来工作的表述是可能与待验证，不应读成已验证的路线图。

最后是资源表述的边界。环面结网页合成器按论文称当前可用，两个结绳文化网站本次确认当前可用，已公开。但这不等于主实验代码与插件代码已开源，论文只说展示了原型与嵌入式基础代码，没有给出可下载的权重或仓库承诺，复现前应先按延迟与结点公式自己实现仿真，而不是等待下载。

复现先做什么？按什么顺序搭出最小可运行系统？

复现的第一步是搭出最小可运行的单交叉网络。按结构图准备 6 段延迟，左右各两段整体延迟，中间两段中段延迟，外侧两段补偿延迟，两个三端口结点按总压力公式做散射，左侧加输入反射，右侧加负一反相。采样率设为 96 kHz，单次信号时长先取 1.0 seconds，直管对照可取 0.5 s 窗口观察脉冲对齐。整体与中段先都取 160 samples，验证谐波对齐与幅度差异是否出现。

第二步是加入总长补偿与遍历。每次改中段后按差值绝对值调整外侧延迟，保持总延迟可比，再送入脉冲并记录。基频估计用峰间距实现，但要保存完整频谱以便检查峰抵消导致的跳变。对 3 种整体尺寸分别遍历中段，画出基频曲线，检查整数分数是否更稳、离群尖峰是否复现。平均偏移约几 Hz 是正常范围，若出现约 25.0 Hz 或约 20.0 Hz 量级的尖峰，应先检查是否落在论文报告的离群中段附近。

第 3 步才是实时化。把 Python 仿真搬到 JUCE 插件框架，暴露整体长度、中段分数、反射与阻尼 4 个连续参数，保留脉冲按钮与外部输入两种激励。注意插件中的阻尼是额外加入的一极点低通，与主实验的干净条件不同，对比时要分开标注。嵌入式实现先测稳定性与爆音，再谈物理弦触发与表演映射，不要跳过稳定性测试直接做映射。

何时值得尝试这种振荡器？一句话收束

当需要一种音高大体可用、但想用单个结构参数连续改变共振峰与时间纹理的共鸣器或振荡器时，这种合并交叉波导值得尝试。它适合作为合成器的谐振核心或效果器的共鸣体，尤其适合想把结的形态变化直接映射为声音变化的表演场景。判断标准是是否需要连续可调的包络，而不是是否需要严格的音高。

不适合的场景也要说清。若需要严格的十二平均律音高、精确的衰减时长或已验证的低延迟嵌入式指标，当前证据不够，不应直接替换成熟的弦管模型。离群中段的跳变、缺失的损耗建模与未测量的开销都是必须补的验证。总体趋势不等于每一步都成立，选参时要避开尖峰。

回到中心矛盾，论文的贡献不是证明结拓扑本身会响，而是找到一种有原则的打破方式，把无声的交叉变成可算的分支。用两个三端口结点展开一个交叉，用中段长度换音色，用总长补偿保住可比性，用密集遍历暴露不稳定点。这个思路可复述、可搭建，也留下了清晰的下一步，即多交叉串联、分数延迟调音高与更好的图形界面映射。

📐 原文公式与排版

以下展示论文原页中的数学表达区域，保留原始上下标、分式和符号排版。区域序号仅用于本文导航，不是论文公式编号。

区域 1 · 查看论文原页

区域 2 · 查看论文原页

区域 3 · 查看论文原页

区域 4 · 查看论文原页

区域 5 · 查看论文原页

另有 17 个候选区域因边界不明确或图片数量、尺寸限制未展开；请查看完整论文中的原始排版。
