裸板即皮肤：用回写式破坏把循环做成无常的即兴修行

英文题目：Zen-PCB: Material Honesty and Structural Metaphor in a Naked PCB Granular Looper Instrument.

会议身份：conference:nime:2026:conference-paper-id:nime2026_168

✅ 来源为官方会议 PDF；表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示，未冒称作者原始 TeX。

会议来源：官方记录 · 官方 PDF

标签：#信号处理 #用户研究 #音乐 #音频交互

评分：5.0/10 | 创新 1.2/2 | 技术严谨 1.0/1.5 | 实验充分 0.5/1.5 | 清晰度 0.7/1 | 影响力 0.7/1.5 | 开源 0.0/1.5 | 可复现 0.1/0.5 | 工程/实践 0.8/1.5

排名：后50% | 文档类型：系统技术报告

👥 作者与机构

• Ryoma Okuda：机构信息未能从会议 PDF 纯文本可靠映射
• Julián Villegas：机构信息未能从会议 PDF 纯文本可靠映射

📌 核心摘要

Zen-PCB针对过度自动化乐器带来的演奏被动化与声音过度可预测难题，以持续录入的即兴声音与导电触笔桥接裸露矩阵为输入，输出经侵蚀与重写不断演化的低保真循环纹理，难点在于把不稳定触摸与破坏性改写仍保持为可演奏的实时乐器。其方法链分三步：双核嵌入式架构先将音频处理置于Core 0、界面控制置于Core 1以隔离抖动保障低延迟，其输出的稳定缓冲进入暴露式5×3矩阵，矩阵以列切换采样位置、破坏性效果与时间扭曲三组模态并把行列导通直接译为触发，最后颗粒播放器与效果链把处理后音频写回同一循环缓冲的当前记录头形成永久改写。与把效果当作可旁路临时装饰的非破坏性循环器不同，该设计把每次效果执行等同于对历史录音的重写，从而将佛教无常与轮回隐喻落实为信号流。在自由试玩后问卷评测设置下，Zen-PCB享乐刺激维度的得分为0.98，高于实用质量维度的得分0.55。该结论的适用边界受限于15人短时自由试玩与自我报告量表，尚未验证长期演奏、舞台稳定性与听众感知差异。原文未披露训练、推理或部署成本。

🔗 开源与复现资源

• 第三方资源：https://github.com/boldport/pcbmode — 链接可访问（HTTP 200）
• 第三方资源：https://web.archive.org/web/20200513161107/ — 暂时无法访问 可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。

🧭 深度解读

输入是什么？为什么完美循环会成为问题？

这篇解读的输入是 Zen-PCB 论文正文与 5 张官方原图像素，目标是让刚进入语音音乐音频领域的研究生能不看原文复述这件乐器的任务、接口、声音链路、评价条件与边界。必须保留的信息包括硬件主控型号与采样率、矩阵尺寸与扫描方式、3 类列功能与行含义、颗粒数与破坏性回写机制、有机节拍模型、主观评价人数与分组得分、社交媒体聚合数据与伦理口径。输出按学习依赖展开，先讲任务与相关路线，再讲全景与组件，然后讲计算与评价条件，最后讲复现与收束。

论文研究的任务不是做一个高保真音乐工作站，而是一件手持即兴循环乐器。白话说，演奏者随时录音、随时叠加、随时用效果破坏旧声音，还能一键清空重新开始。英文名是 granular looper instrument，颗粒循环乐器，后文简称循环器。作者认为现代乐器设计把内部结构藏进黑盒，循环器与采样器追求无损耗无限重复，这带来了可靠与可重复，但也压抑了偶然与自发。

教学例子可以帮助理解，可以把标准循环器想象成复印机，每次叠加都保留原稿清晰，而 Zen-PCB 像在沙画上继续作画，新笔触会盖掉旧纹理。此处例子只是帮助理解，不代表论文报告了复印机对比实验。论文把这种覆盖称为无常，把一键清空称为截断执着，其技术对应物是处理后音频写回同一环形缓冲。需要先建立这个矛盾，后续的裸板、矩阵与破坏链路才有位置可放，否则容易把精神词汇误当装饰。

复述时要抓住论文的价值判断，作者不是反对可靠，而是认为过度理性化与自动化培养了被动，演奏者点一下就交给机器。Zen-PCB 鼓励主动投入与漫无目的的游玩，用低延迟颗粒合成与破坏性叠加制造创造性张力。理解了这一层，就能明白为什么后文用弹簧节拍而不用刚性时钟，为什么用导线短接而不用电容触摸，为什么效果必须写回缓冲而不能只挂在输出。

同类路线做了什么？Zen-PCB 站在哪里？

相关工作按同输入、同目标、同运行阶段对照，共 5 条线。第一条线是印制电路板艺术，英文名是 PCB Art。白话说，就是把电路板本身当画布做视觉设计。论文引用的 PCBmodE 是开源艺术电路板工具，作者把这一思路从静态视觉延伸到演奏域，让版图与声音输出直接关联。资源状态需要如实记录，该仓库链接本次确认为可用，可以写当前可用，但不能扩展为长期维护承诺。

第二条线是无外壳乐器，代表是青少年工程口袋操作员系列。它们证明乐器可以不要机壳，但目标是做节拍，带量化。Zen-PCB 则明确不用量化，允许原始音色变化与不稳定输入，目标是自由即兴。第三条线是精神性声音机器，代表是佛机。它偏向被动聆听，作者认为那是聆听机器。Zen-PCB 要求演奏者持续创造、变换与擦除，是主动乐器，这是运行阶段的根本差异。

第 4 条线是裸露与触摸硬件，包括裂纹盒与 BoardWeevil，以及声音墙。它们让模拟连接可见、可触，触摸暴露电路即发声。Zen-PCB 承认数字处理天然不可见，于是用矩阵做象征性接口，而不用展示每根导线。第 5 条线是复杂跳线传统，如 Serge 模块与 Peter Blasser 的随机跳线。Zen-PCB 只用简单矩阵，把数字任务映射到清晰的精神隐喻，避免复杂随机。

资源可达性需要逐条交代，裂纹盒的存档链接本次未能确认可达，只能写本次未能确认，不能写已失效或已公开。初学者常把类别相似当同条件胜负，这里要分清输入与目标不同，口袋操作员胜在节拍效率，佛机胜在聆听陪伴，Zen-PCB 求的是即兴中的身体承诺与声音侵蚀，三者不在同一指标下比较。

要解决的演奏矛盾是什么？

问题可以表述为如何在低成本手持形态下，让演奏者保持主动投入并拥抱不确定性。输入是现场声音与身体短接动作，目标不是产出完美成品，而是维持创造、变化、破坏的循环。约束有三，一是硬件要便宜且低延迟，二是交互要有身体承诺感，不能点一下自动播放，三是声音要有可感知的侵蚀过程，不能加效果后还能无损撤回。

论文把功能重命名为修行隐喻，循环对应轮回，重置对应棒喝，节拍对应木鱼，连接对应念佛。白话说，轮回指破坏性叠加，新层永久改写旧历史。棒喝指伴随锣声清空缓冲回到静默。木鱼指带摇摆的脉冲而非刚性时钟。念佛指必须用身体连通电路才发声。这些不是营销词，而是操作方法与声音后果的绑定命名。

理解了这一层，就能推导出后文的设计选择。既然要身体承诺，就不能用电容靠近触发，而要用导线形成导电闭合。既然要无常，就不能把效果挂在输出，而要把处理后音频写回缓冲。既然要有生命感，就不能让节拍立即跟随，而要让每分钟节拍数按弹簧模型振荡趋近。问题定义的清晰度决定了复述时不会把隐喻与实现割裂。

还需要明确非目标，论文不追求高保真，不追求可撤回多轨，不追求自动量化对齐。把这些非目标说清，才能理解为什么采样率只设到 22.05 千赫，为什么问卷中实用质量得分最低仍被作者视为符合初衷。

从拿起琴到听见侵蚀：全景如何走通？

先沿一个样本走完输入到输出。演奏者拿起裸板，用一根导线把某一行焊盘连到某一列插座，系统把该行列闭合识别为 1 次有效输入。若连的是采样器列，则从缓冲内 5 个颗粒起点之一触发播放。若连的是效果列，则切换 5 种破坏效果之一。若连的是时间弯曲列，则进入 5 种读头运动之一。与此同时，颗粒采样器输入持续写入共享环形缓冲，效果链处理后的音频在当前写头位置写回同一缓冲，读出经过限制器送到音频输出。

于是听到的声音既是当下演奏也是历史被改写的结果。按一下重置，播放锣声并清空缓冲回到静默，可以重新开始。拧参数旋钮改变效果深度，敲节拍键改变脉冲，脉冲按弹簧模型缓慢跟随。下面这张外观图把皮肤概念落到实物，阅读时先看无外壳形态，再看焊盘与图形关系，最后对照板边接口理解手持操作逻辑。

看图路径： 1. 先看整块异形白色裸板轮廓，确认全板无外壳且黑色手绘线条构成人物图形；2. 再找额头躯干与脚部分布的银色大块暴露焊盘与中央黑色主控芯片的位置关系；3. 最后沿板边数黑色音频座旋钮按键与底部接口，确认手持演奏时的操作点分布

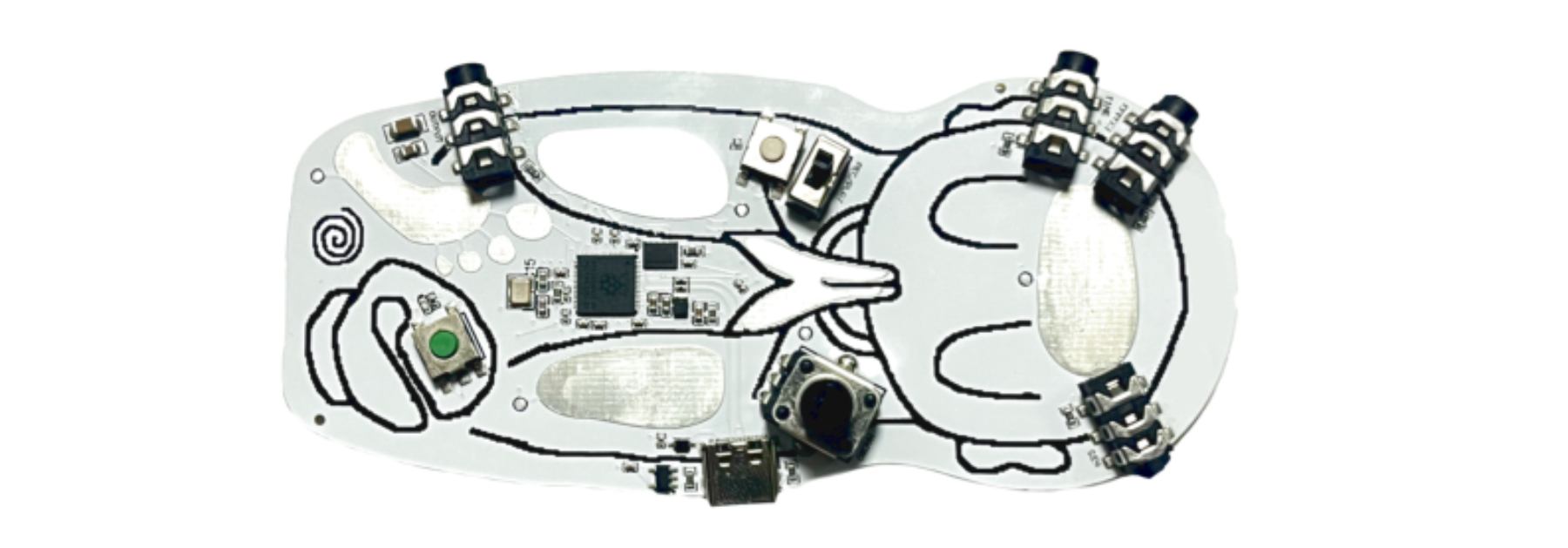

论文图 1。原论文 Figure 1：“A handheld device where the printed circuit board serves as the primary interface.”。

这张图显示一块异形白色裸板就是全部外壳，黑色线条勾出人物轮廓，银色大块暴露焊盘分布在额头躯干与脚部，中央是黑色主控与周边小元件，板边有多个黑色音频座、旋钮、按键与底部供电接口。它支持论文的材料诚实主张，基板不只是载体，而是视觉与触觉皮肤。银色统一来自喷锡工艺选择，目的是减少视觉噪声，让人聚焦功能部位。复述时要抓住裸露不等于展示所有电路，而是用象征性版图桥接不可见计算与可见动作，这正是后文矩阵与隐喻的落点。

手如何触发声音？5 行 3 列矩阵做了什么？

先解释术语。矩阵跳线英文是 matrix patching，白话说就是行与列交叉选择。模态跳线英文是 modal patching，白话说就是同一行的意思随列改变。Zen-PCB 的接口是直接暴露在板面的 5 行 3 列走线。注意论文前后出现 3 乘 5 与 5 乘 3 两种写法，实际指向同一组 15 点，行是 5 个身体部位焊盘，列是采样器、效果、时间弯曲 3 类，此处统一为 5 行 3 列并标注原文存在写法不一致。

实现上行引脚平时驱动为低电平，列引脚用上拉输入，导线作为探针把行与列短接才触发，这与常见电容触摸不同，后者靠近即触发，前者必须形成导电闭合。论文报告系统每秒扫描矩阵约 10,000 次，并做了软件防抖让触笔交互稳定可靠。下面这张矩阵概念图把接线动作与标注对应起来，读图时先分清三列标签，再找行焊盘，最后确认重置与节拍按键的位置关系。

看图路径： 1. 先读头顶三根黄色导线标注的时间弯曲效果与采样器三列，确认列语义划分；2. 再看额头双手肺部与脚部银色焊盘对应五个行的位置，确认行序号的身体隐喻；3. 最后确认左侧重置棒喝与底部敲击节拍按键及右侧供电与音频输出的标注位置

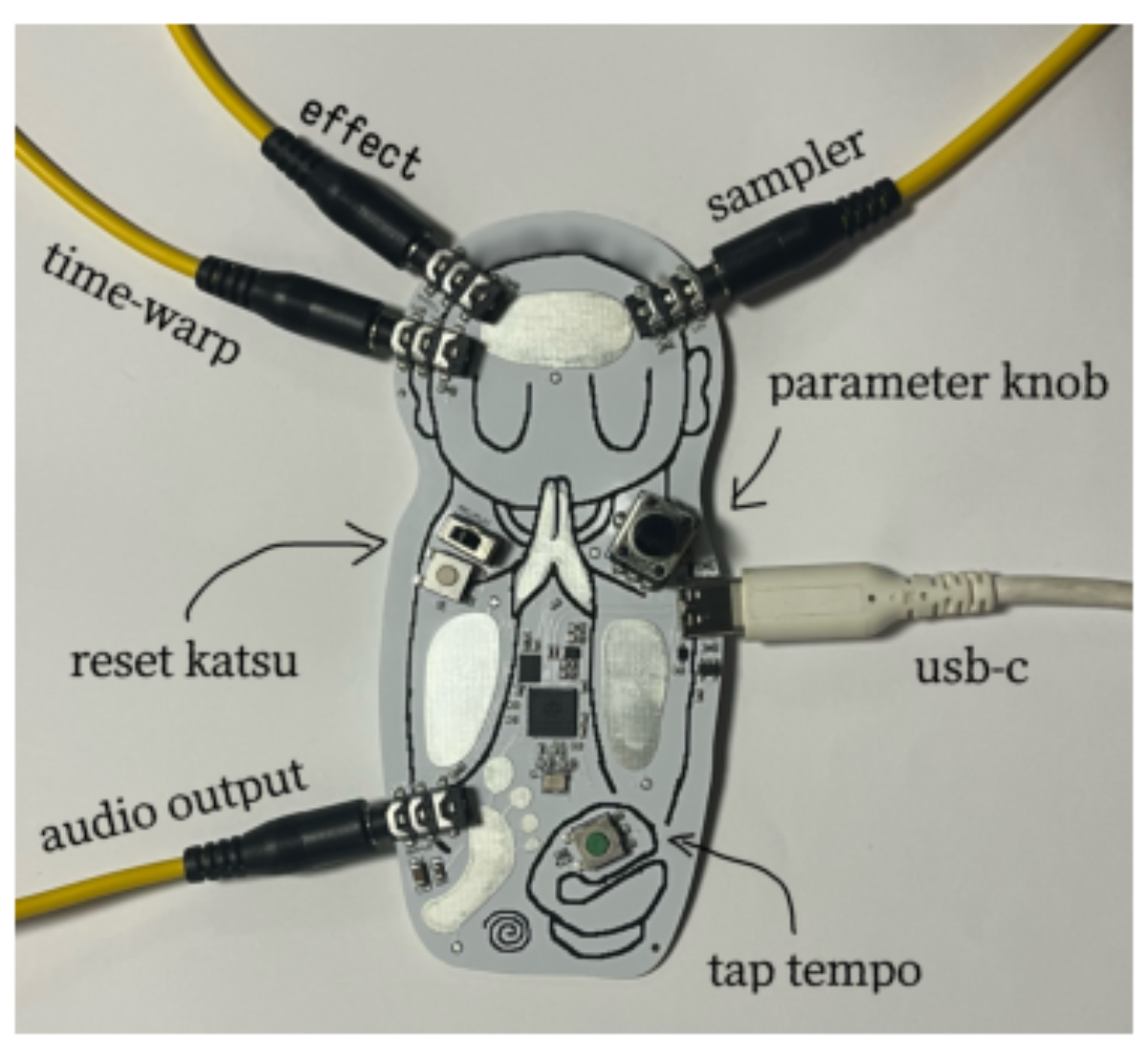

论文图 2。原论文 Figure 2：“Matrix Scan Concept. When a user connects a Column (time-warp, effect, sampler) to a Row pad via a cable, the system interprets the connection as an active input.”。

这张图标注了顶部 3 个音频座分别是时间弯曲、效果、采样器，黄色导线从外部接入，板上人物额头与躯干的银色块是行焊盘，侧面还标出重置、参数旋钮、节拍与音频输出及供电接口。它说明每 1 次交互都是有意识的机械承诺，必须用身体桥接电路才能工作。模态含义具体为采样器列的 5 行触发 5 个不同颗粒起始位置，效果列的 5 行 1 次切换一种破坏效果，时间弯曲列的 5 行进入 5 种读头模式。复述时要强调列决定语义，行决定序号，导线是身体延伸。

材料诚实 × 裸露印制电路板： 材料诚实负责观念约束：不遮盖基材与焊点，要求视觉统一并把不可见数字过程转成可触隐喻；裸露印制电路板负责物理落实：以 FR4 基板为结构皮肤，用 HASL 喷锡统一银色、用暴露铜箔与丝印图形做操作面。二者搭配是因为数字代码无法被看见，需要象征性桥梁把行列短接动作与采样器功能对应起来，组合后新增的作用是让电路从隐藏黑盒变成可直接触摸的演奏界面。

材料诚实不只是选白色基板与银色焊点，更重要的是把不可见的数字任务转成可见的身体动作。裸板提供了可触的皮肤，矩阵提供了可执行的语法，二者缺一不可，否则隐喻就会落空。

破坏发生在信号链的哪里？

再看信号流全景，理解破坏性是哪里发生的。中央是共享环形缓冲，颗粒采样器持续写入，效果处理后写回同一位置，时间弯曲改变读头轨迹，输出前经过限制器防止过载。论文把无缝覆盖体验称为直觉演奏，把为创造性破坏而设计称为核心体验，强调加效果不是临时装饰而是物理改写历史。

看图路径： 1. 先沿左侧颗粒采样器指向中央环形缓冲的单向箭头，确认持续录入路径；2. 再比较顶部效果与中央缓冲的双向箭头和底部时间弯曲的单向箭头差异；3. 最后沿中央缓冲经右侧限制器到音频输出的链路，确认最终监听与防过载位置

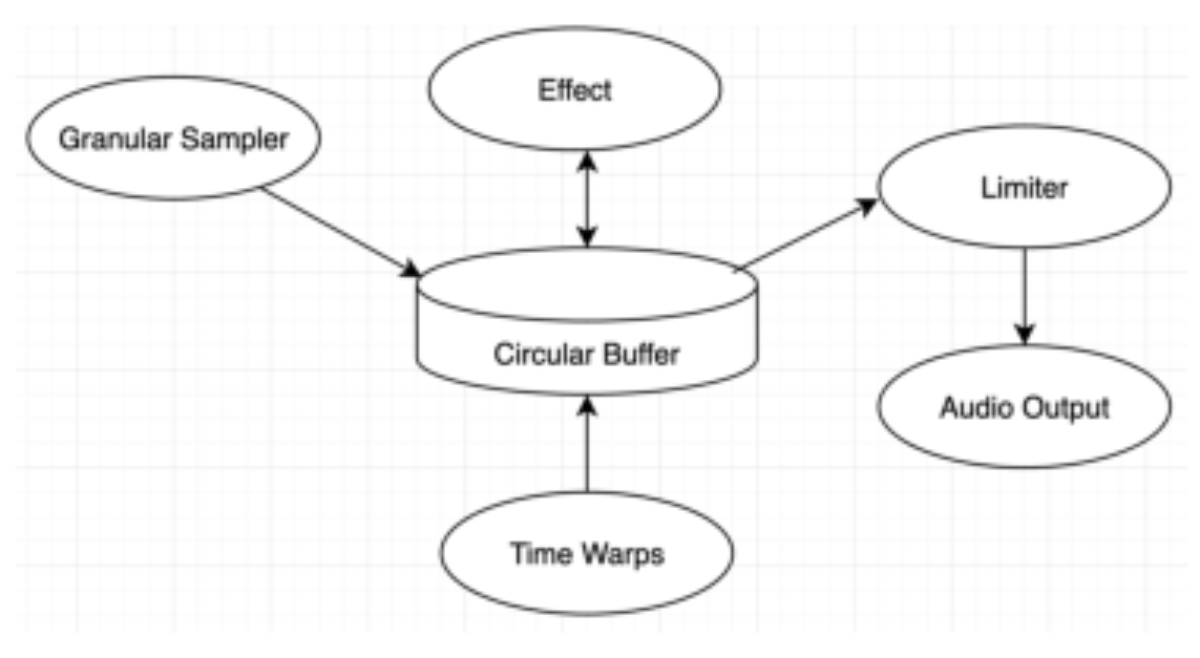

论文图 3。原论文 Figure 3：“DSP Signal Flow. Processed audio is fed back into the buffer, permanently altering the recorded history.”。

这张流程图中心是圆柱体表示的环形缓冲，左侧颗粒采样器用单向箭头写入，顶部效果用双向箭头与缓冲相连表示读取与写回，底部时间弯曲用单向箭头作用于缓冲，右侧经限制器指向音频输出。它对应的文字结论是处理后音频被反馈写入缓冲，永久改变录音历史。白话说，效果不是挂在输出上的滤镜，而是直接改原稿，每加 1 次效果，缓冲就向不可预测纹理演化一步。

破坏性循环 × 颗粒采样器： 破坏性循环负责时间语义：新层写入即永久改写旧历史，对应轮回式因果；颗粒采样器负责声音实现：用 16 个颗粒从环形缓冲不同起点重组播放并做 WSOLA 平滑。二者搭配是因为若只有颗粒而不回写则效果只是临时装饰，若只有覆盖而无颗粒则无法做音高与时间的细碎重构，组合后新增的作用是每 1 次加效果都成为不可逆的音质侵蚀与重生过程。

模态跳线 × 时间弯曲： 模态跳线负责输入解释：同一行焊盘的功能随所连列而改变，列 0 为采样器、列 1 为效果、列 2 为时间弯曲；时间弯曲负责读头运动：独立于写头对缓冲做非线性遍历。搭配理由是用简单的 3 列结构承载 15 种离散选择，避免复杂随机跳线，组合后新增的作用是让 1 次物理短接同时决定了是触发颗粒起点、切换破坏效果还是改变时间流向。

颗粒负责把声音切碎重组，破坏性循环负责让重组结果覆盖历史，模态跳线与时间弯曲负责决定切哪里、盖多深、读头怎么走。三者都读写同一缓冲，这是与标准发送效果的根本区别，也是复述时必须点明的机制要点。

声音如何被切碎、破坏与弯曲？

颗粒播放器英文是 granular player，白话说就是把声音切成小碎粒再拼起来。Zen-PCB 支持 16 个颗粒，用波形相似叠加英文是 Waveform Similarity Overlap-Add，缩写 WSOLA，来平滑音高与时间操作，避免拼接爆音。破坏效果英文是 destructive effects，白话说就是处理完直接盖掉原声。论文列出 5 种，基于颗粒时间拉伸的移调器、级联全通滤波器构成的弥散器用于抹平瞬态并降低峰值、基于同步幅度调制的节奏门、调制延迟时间产生多普勒音高的可变调延迟，以及对回放速率做低频振荡的颤音。

时间弯曲英文是 time warp，白话说就是读头不按直线走。5 种模式是口吃式重复小段、反向、加速上滑、指数减速模拟磁带停止的泥浆感、瞬移到随机颗粒位置制造不可预测并置。效果链处理后立即在当前写头写回内存缓冲，因此每加 1 次效果，缓冲就向不可预测纹理演化一步。限制器在输出前防止过载。

复述时要分清颗粒负责重组，效果负责改写，时间弯曲负责读头路径，三者都读写同一缓冲。初学者容易把弥散器当混响，把节奏门当音量旋钮，这里要对应到真实信号，弥散器是全通级联抹瞬态，节奏门是同步幅度调制，颤音是回放速率低频振荡。比喻确有帮助时才使用，随后必须回到组件与缓冲读写，不把比喻当性质证明。

没有神经网络训练时，计算与构造是什么？

本研究没有训练神经网络，也就没有梯度、损失、冻结与更新可报告，不能把无训练等同于确定性求解。真实计算是嵌入式实时音频与界面调度。硬件用树莓派 RP2350 微控制器，超频到 250 兆赫。为保音频稳定，把负载分到两个核，核 0 专做数字信号处理，跑颗粒引擎、循环器与效果链，关键代码放内存保证时序。核 1 管用户界面如旋钮输入与灯反馈。

2 核用硬件先进先出队列与共享内存通信，让界面数据以最小延迟到达音频引擎。采样率设为 22.05 千赫，论文明确这是音频质量与内存压力的折中，也带来标志性低保真特征。节拍不用刚性数字时钟，而用弹簧模型，敲入新速度后，每分钟节拍数不立即改变，而是振荡趋近，听感上有延迟与摇摆。

双核分工 × 有机节拍模型： 双核分工负责实时性保障：核 0 专做音频数字信号处理，核 1 管旋钮与灯反馈，用硬件先进先出队列与共享内存通信；有机节拍模型负责时间感觉：敲击新速度后不立即跳变，而是按弹簧模型振荡趋近。搭配理由是即兴需要既稳定又不机械，组合后新增的作用是在保证音频不被界面任务打断的同时，让脉冲带有延迟与摇摆的生命感。

复述时要指出论文未报告延迟毫秒数、处理器占用率与内存字节数等预算细节，这是缺项，不是作者错误，后续复现需自行测量。双核分工解决的是界面任务偶发繁重时不打断音频，有机节拍解决的是脉冲太机械的问题，二者分别对应可靠与生命感，不能混为一谈。

评价测什么？条件如何交代？

评价分两支，第一支是非正式社交传播，发布演示视频后 1 周内获得聚合互动，论文正文报告超过 7000 赞、1000 转发、74 引用，作者解读为干净电路美学与激烈复杂声音的反差吸引了观众，说明暴露硬件可成为可接近的叙事媒介。第二支是正式主观评价，招募 15 名成年志愿者，平均年龄 27.1 岁，离散约 12.7 岁，多数男性 13 人，自报听阈正常，多数有 4 到 6 年音乐训练。流程是简短讲解后让被试用到满意，再填 20 题问卷，问卷受 AttrakDiff 启发但简化为 3 级量表，分实用质量、享乐刺激、享乐认同、吸引力 4 组。伦理按会津大学机构程序执行，只报告匿名聚合结果，社交媒体只用聚合指标。

下表把硬件与评价的关键可核对数字放在同一视野，读表前先确认问题，设备以何种代价换实时性，评价以何种人群与量表得结论。公平条件是所有数字均来自论文同一版本正文连续句，不引入外部测量。指标方向是采样率越低越偏低保真，问卷分数大于零为正向，扫描越快交互越跟手但仍需防抖。

表后需要解释收益与代价。收益是双核分工与低采样率让低成本硬件可跑 16 颗粒与 5 类破坏效果，矩阵扫描速率与防抖让导线短接可用。代价是 22.05 千赫明确牺牲高频细节，15 人偏男性且音乐训练较长，结论外推到儿童或无训练者时需谨慎。论文未胜出项是实用质量得分最低，这恰与追求漫无目的游玩的初衷一致，不能当成失败隐瞒。同时要说明社交数据与问卷数据是不同聚合对象，不能把点赞数当人评分数。

主结果支持什么判断？

正式评价的定量结果是 4 组均为正向且不同于零，其中享乐刺激最高达 0.98，离散约 0.06，表明高度吸引人。实用质量最低为 0.55，符合优先漫游而非效用的设计目标。定性反馈是参与者喜欢裸板外观，重置隐喻像突然惊醒，有人指出儿童无需指导也能用，说明直觉性足够。未来工作提到加音频输入与提高坚固性。下面这张用户研究图直观呈现 4 组均值与离散，读图前先确认横轴是平均分，零点在左，条越长越正向，黑色横线是标准差，颜色区分 4 组但长度才是比较依据。

看图路径： 1. 先确认横轴为平均分且零点在左，纵轴四类为实用质量享乐刺激享乐认同与吸引力；2. 再比较蓝色享乐刺激条带明显长于绿色实用质量条带，确认刺激优先的总体趋势；3. 最后观察每条柱右侧黑色横线误差线长度，确认各组离散程度与正向位置关系

论文图 5。原论文 Figure 5：“User study results (Mean and SD).”。

这张图从上到下 4 条分别对应实用质量、享乐刺激、享乐认同与吸引力，绿色实用质量条最短，蓝色享乐刺激条最长延伸到右侧，每条都带黑色误差线表示离散程度。它支持论文的判断，乐器在刺激与吸引上强，在实用效率上弱。需要加限制，论文只给出两组的具体数值与离散，其余两组只说为正，像素裁剪也无法精确读数，不硬写无源数值。另一支结果是社交反响，下表把传播与问卷放在同一结构以便核对聚合口径。

读表前先确认问题，线上热度与实验室评分是否指向同一优点。公平条件是两者人群与时间窗不同，不能直接比较大小。指标方向是互动量越大越热，问卷分数越大越正向，伦理口径均为匿名聚合。

表后解释主要收益与反例。收益是线上反差叙事与实验室享乐高分相互印证，说明视觉与声音反差确实驱动兴趣。代价与反例是线上人群自选择、实验室样本小且性别不平衡，实用短板未被解决，且论文未测量误判率、延迟与成本，不能承诺这些量得到改善。总体趋势不等于每人每步都成立，重提结果时增加了人群与口径对照而非重复摘要。

若拿掉某个环节会怎样？论文给了什么对照？

论文没有做消融实验，没有报告拿掉波形相似叠加、防抖、弹簧节拍或某类效果后的定量变化，因此不能写拿掉后必然怎样。能做的对照是基于机制的有限解释，用可能与待验证表达。第一，若把破坏性回写改为标准非破坏叠加，声音历史可撤回，但论文核心的音蚀与重生意象将消失，轮回隐喻失去技术落点。第二，若把导电短接改为电容触摸，操作更省力，但身体承诺与有意识机械动作的含义被削弱，念佛隐喻失去落点。

第三，若把弹簧节拍改为刚性时钟，同步更准，但木鱼式摇摆不再，论文追求的有机感无从谈起。这些都是可能与待验证的推断，不是论文直接报告，复现时若要验证，需固定其他链路，只改一处并记录可听变化与问卷差异。论文明确的失败条件与边界是参与者提出的缺音频输入与坚固性不足，这提示长期演出与外部声源接入尚未验证。

初学者容易把未做消融当缺陷，这里要分清研究类型，乐器论文的首要证据是可演奏实现与主观体验，不是模块贡献分解。缺失证据不是技术错误，后续工作可以补对照，但不能用想象的数字填补。

边界与未测量项有哪些？

直接报告的局限有三，一是样本 15 人、男性占 13 人、音乐训练偏长，外推到一般人群与儿童需谨慎，尽管有儿童可用的轶事反馈，但那不是对照实验。二是问卷简化为 3 级量表，只报告部分均值与离散，统计方法与显著性未交代，不能当精密量表解读。三是硬件坚固性与音频输入缺失，意味着巡演可靠性与外部采样流程未被覆盖。

未测量项包括端到端延迟毫秒数、处理器占用、内存占用、输出帧率与实际功耗，论文只说双核与放内存是为了稳定，没有给出数字，因此不能承诺低延迟得到量化改善。相关性不是因果，社交热度高不能证明乐器好学，享乐分高不能证明创作产出更好。原表头、图注存在行列写法不一致，如 3 乘 5 与 5 乘 3 混用，此处按行 5 列 3 统一为 5 行 3 列并标注冲突，不编造新划分。

术语首次出现已给白话与英文，后文简称固定为循环器、矩阵、颗粒、回写、弹簧节拍。复述时若遇到裸板颜色或焊盘坐标等像素不能精确辨别的细节，不要硬写，应明确归因到图注与正文。总体趋势不等于每组每步都成立，实用质量低分恰是设计取舍的诚实呈现。

复现先做什么？需要哪些信息条件？

何时值得尝试，当你想研究不确定性与身体投入如何改变即兴，或想在低成本微控制器上实现颗粒与破坏链路时，这件工作值得参考。当你需要高保真、可撤回、多轨工程时，它不是合适起点。复现先做 4 步。第一步按论文复刻双核划分，核 0 跑颗粒、循环与效果并把关键代码放内存，核 1 跑旋钮与反馈，用先进先出队列与共享内存传参，采样率先设 22.05 千赫以复现低保真特征，再自行测量延迟与占用补上缺项。

第二步复刻矩阵电气，行驱动为低、列上拉输入、导线短接触发，扫描约每秒 10,000 次并加软件防抖，行列定义为 5 行身体部位、3 列语义。第三步复刻声音链，16 颗粒加波形相似叠加平滑，5 种破坏效果处理后写回同一环形缓冲，读头 5 种时间弯曲独立运动，输出加限制器，重置播锣声并清空。第 4 步复刻评价，招募成年志愿者并走机构伦理程序，讲解后自由演奏到满意再填问卷，分 4 组报告均值与离散，同时记录未胜出项与开放反馈。

关键超参数与信息条件是 250 兆赫超频、22.05 千赫、16 颗粒、10,000 次扫描、5 行 3 列，这些来自正文连续句，可直接照抄。代码与权重状态是论文致谢树莓派生态但未给出仓库链接，不能写已开源或可下载，只能写本解读未获得可运行代码证据。还需补的验证是延迟测量、误触率、长期坚固性与不同人群可用性，这些决定了能否从原型走向演出工具。

一句话收束：它到底证明了什么？

Zen-PCB 报告了一件用裸板做皮肤、用短接做承诺、用回写做无常的颗粒循环器，它用双核与低采样率换取低成本实时性，用 15 点模态矩阵承载采样、效果与时间弯曲，用 16 颗粒与 5 类破坏实现可听的音蚀。证据显示它在享乐刺激上高分、在实用质量上低分、在社交传播上获得高互动，这支持它作为过程乐器与物理叙事成立，但也限定它不追求效率与保真。

未验证的是延迟数字、一般人群可用性与长期坚固性。记住复述链，拿起裸板连一行一列，颗粒从缓冲某起点拼出声音，效果盖掉历史，读头弯曲时间，锣声清空重来，弹簧节拍摇摆跟随。抓住这条链，就抓住了论文的方法与判断，也能向同学讲清何时该借鉴它，何时该选择传统非破坏循环器。

📐 原文公式与排版

以下展示论文原页中的数学表达区域，保留原始上下标、分式和符号排版。区域序号仅用于本文导航，不是论文公式编号。

另有 2 个候选区域因边界不明确或图片数量、尺寸限制未展开；请查看完整论文中的原始排版。
