英文题目:Seraph: An Educational Framework for Building Sensor-Driven Interactive Art and Music Projects.

会议身份:conference:nime:2026:conference-paper-id:nime2026_155

✅ 来源为官方会议 PDF;表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示,未冒称作者原始 TeX。

会议来源:官方记录 · 官方 PDF

标签:#教育 #开源工具 #信号处理 #音乐 #音频交互

评分:6.6/10 | 创新 1.0/2 | 技术严谨 1.0/1.5 | 实验充分 0.3/1.5 | 清晰度 0.8/1 | 影响力 0.8/1.5 | 开源 1.2/1.5 | 可复现 0.3/0.5 | 工程/实践 1.2/1.5

排名:前50% | 文档类型:系统技术报告

👥 作者与机构

  • Solomon Rosenthal:机构信息未能从会议 PDF 纯文本可靠映射
  • Ajay Kapur:机构信息未能从会议 PDF 纯文本可靠映射
  • Andrew Piepenbrink:机构信息未能从会议 PDF 纯文本可靠映射

📌 核心摘要

该工作面向主技能在音乐与艺术而非工程的师生与创客,解决定制MIDI控制器与传感器驱动交互装置从想法到成品摩擦过大的问题,输入为按钮、编码器、电位器及光敏、距离、颜色等物理信号,输出为免驱动USB-MIDI类兼容设备及LED、电机、螺线管反馈,难点在于布线路由、功率驱动与库兼容超出初学者工程经验。第一步由双8通道通道条式扩展板负责电源、地与信号路由并提供每引脚独立调理原型区,其整理后的规范I/O作为第二步输入。第二步由插座式ULN2003A达林顿阵列与三组I2C接口负责功率与扩展兼容,其中5路高电流开漏输出驱动大电流负载,默认全接I2C0以兼容硬编码至I2C0的Arduino库,高级用户可经焊锡跳线改接I2C1/I2C2,其硬件就绪信号进入第三步。第三步由单文件示例草图遵循传感器到MIDI管线负责去抖滤波、阈值边沿触发、MIDI映射与LED反馈,并经Teensyduino枚举为USB-MIDI设备,从而完成从物理信号到音乐行为的闭环。相对MIOS/MIDIbox、HIDUINO、Bela与Teensy多端口MIDI扩展板的关键机制差异在于默认全接I2C0、可更换功率芯片与每引脚独立调理区的初学者容错组合,实际意义是降低布线与库兼容心智负担并支撑快速原型与长期制作。原文未提供可核对的关键定量结果。其结论适用边界受限于加州艺术学院界面设计课中头戴式空间手势乐器、光响应延迟器与颜色传感唱机三例定性原型,尚未验证学习增益与长期可靠性。原文未披露训练、推理或部署成本,本工作不含机器学习训练。

🔗 开源与复现资源

🧭 深度解读

输入是什么,目标是什么:为什么新手总在半路停下?

这篇解读的输入是论文正文给出的硬件结构、固件组织与课堂案例描述,目标是让刚进入音频方向的研究生能复述出从传感器到声音的完整做法。必须保留的信息是板子的分区数量与接法、固件基于的库与使用流程、三件作品各自的传感与映射方式,以及作者明确写出的未做事项。输出是一套可照着接线与改代码的步骤,而不是对好听程度的评价。

论文研究的具体任务是快速做出可被电脑识别的 USB-MIDI 控制器与传感器驱动的交互装置。输入是按钮、电位器、距离传感器、光敏器件、颜色传感器、加速度计这类物理量,输出是电脑音乐软件能直接用的 MIDI 消息或经串口给 Max/MSP 的声音控制流。学习依赖是先理解 USB 类兼容设备省掉了驱动安装,再理解单片机引脚需要电源、地与信号调理,最后才谈映射策略。如果把声音直接丢给模型,就会跳过供电电流、引脚耐压、枚举稳定性这些决定作品能否在展演时不断线的环节。

白话先说 USB-MIDI:它是一种让控制器插上电脑就被认成乐器的做法,英文名 USB-MIDI,电脑端不用装专用驱动就能收发音符与控制器消息。后文简称 USB-MIDI。再说转接板:它是一块把密集排针转成大间距端子的电路板,英文名 breakout board,后文简称转接板。新手停下的摩擦正在这两处,硬件侧要么自己画板处理电源与信号调理,要么用洞洞板手搭,软件侧要处理枚举、消息转换、灯光反馈与预设状态,任何一处出错都会让想法无法落地。

USB-MIDI × Teensy 4.1: USB-MIDI 负责让控制器被电脑免驱动识别为标准乐器接口,解决枚举与消息格式问题;Teensy 4.1 负责提供 600 MHz Cortex-M7 算力、大量引脚与 Teensyduino 生态中的现成 MIDI 驱动,解决物理信号采集与 USB 输出的执行问题;两者搭配的理由是电脑音乐软件只认标准 MIDI,而新手写不好底层 USB 状态机,组合后新增的作用是把传感器读数到电脑可用的音符与控制消息这段链路变成可直接调用的库。

论文把 Teensy 4.1 选为主控,报告的理由是高主频、大引脚数、多串口、USB 全速与主机能力,以及 Teensyduino 与 Arduino 生态和内置 MIDI 驱动的支持。这属于作者报告的选型依据,可以作为复现时的采购与环境依据,但论文没有给出与其他主控在延迟或吞吐上的对比测量,因此不能把选型理由读成性能胜负结论。

同类路线做过什么,Seraph 补的是哪一段?

要理解 Seraph 的位置,需要按相同输入、相同目标来对照,而不是按名气大小。论文回顾的第一条线是 DIY MIDI 控制器的基础框架,例如 MIOS 与 MIDIbox,它们用模块化设计、公开原理图与共享固件建立了做法,解决的是从零开始没有参考的问题。第二条线是针对 Teensy 的多端口 MIDI 转接方案,提供开箱即用的控制器与接口开发路径,解决的是快速接线的问题。第 3 条线是 HIDUINO 这类免驱动 USB-MIDI 固件,解决的是早期单片机做 USB 乐器门槛高的问题。

第二组对照是教学与交互框架。论文提到 CUI 风格的控制器抽象、CCRMA 的模块化控制器框架、NYU 的物理计算教学思路,以及 NIME 社区关于乐器设计课程的讨论,再加上 Bela 平台强调的低延迟高分辨率交互。这些工作有的抽象软件接口,有的强调动手课程,有的压低音频链路延迟。Seraph 与它们同目标但同运行阶段的差异在于,它不追求重写音频引擎或压极限延迟,而是把实验性控制器最常用的接线与映射起点做得更开放可改。

这样对照后,Seraph 补的是中间一段:已有方案要么偏整机交钥匙,要么偏底层固件,而需要加奇怪传感器、改奇怪映射的学生缺一个既省事又能拆改的起点。论文明确说仍有价值的是进一步简化流程与提高模块化,起点要更开放可适应。这句话应读成作者的定位陈述,不是与 Bela 等平台的同条件比较,因为原文没有给出相同任务、相同测量下的延迟或开发时长对比。

要解决的两个卡点:电路与固件各难在哪里?

论文把难点拆成硬件域与软件域。硬件侧,制作者必须处理信号走线、电源稳压与输入调理,要么画一块布线正确的印制板,要么手工搭等效电路,两条路对新手都有陡峭学习曲线。一个具体例子是引脚不能直接驱动大电流器件,电源地接反或缺上拉都可能让读数乱跳。软件侧,固件必须正确处理 USB-MIDI 枚举,把物理控制数据翻译成标准 MIDI 消息,还要维持灯光反馈与预设管理这类系统状态。枚举失败意味着电脑根本认不出设备,消息格式错意味着旋钮动了但声音不动。

Seraph 的解法是两边各给一个省力层。硬件上用印制板去掉 upfront 的复杂电路理解负担,软件上用模块化代码库让用户不用精通编程也能搭出较复杂的控制器系统。论文强调结果要同时支持快速原型与较长期的制作流程,保持灵活可定制,但不要求高级工程背景。这里的灵活指引脚全引出、可加调理电路、可改示例代码,而不是指任意音频算法都能跑。

设计目标进一步收紧为 3 条:可及易用、开放制造、文档齐全。可及易用体现在标注清晰的印制板与有文档的代码库,几乎任何外设都能以最少焊接接入。开放制造体现在提供印制板设计文件、物料清单与文档列表,制作者可以自制、修改或扩展。复现时应把这 3 条当作验收条件:板子能否看懂丝印接线,代码能否只改引脚号就跑,文件是否齐到能下单打板。

全景:板子加示例代码如何接成一条管线?

沿一个样本走完输入到输出,有助于建立全局图。以最简单的按钮点灯为例,输入是手指按压带来的开关通断,表示是数字引脚上的高低电平,组件是转接板上的一个通道条与示例固件中的按钮例子,目标是按下时发出 MIDI 音符开、松开时发出音符关并点亮反馈灯,输出是电脑端收到的标准 MIDI 消息。学生要做的动作只有 3 步:把按钮的两根线拧到指定通道条的电源与信号位,打开对应示例文件改引脚号,经 Arduino 集成开发环境编译上传到插在板上的 Teensy。

下面这张接线示意图是理解全景的关键,它把抽象的通道条概念落到两根线的具体位置,适合在动手前先看懂电源与地的含义。

看图路径: 1. 先看按键的两根线分别连到通道条的电源与地信号位置;2. 再看板面中央 Teensy 插槽与左右两侧成排的通道条分区;3. 最后看左下角图例如何区分电源线与地线颜色

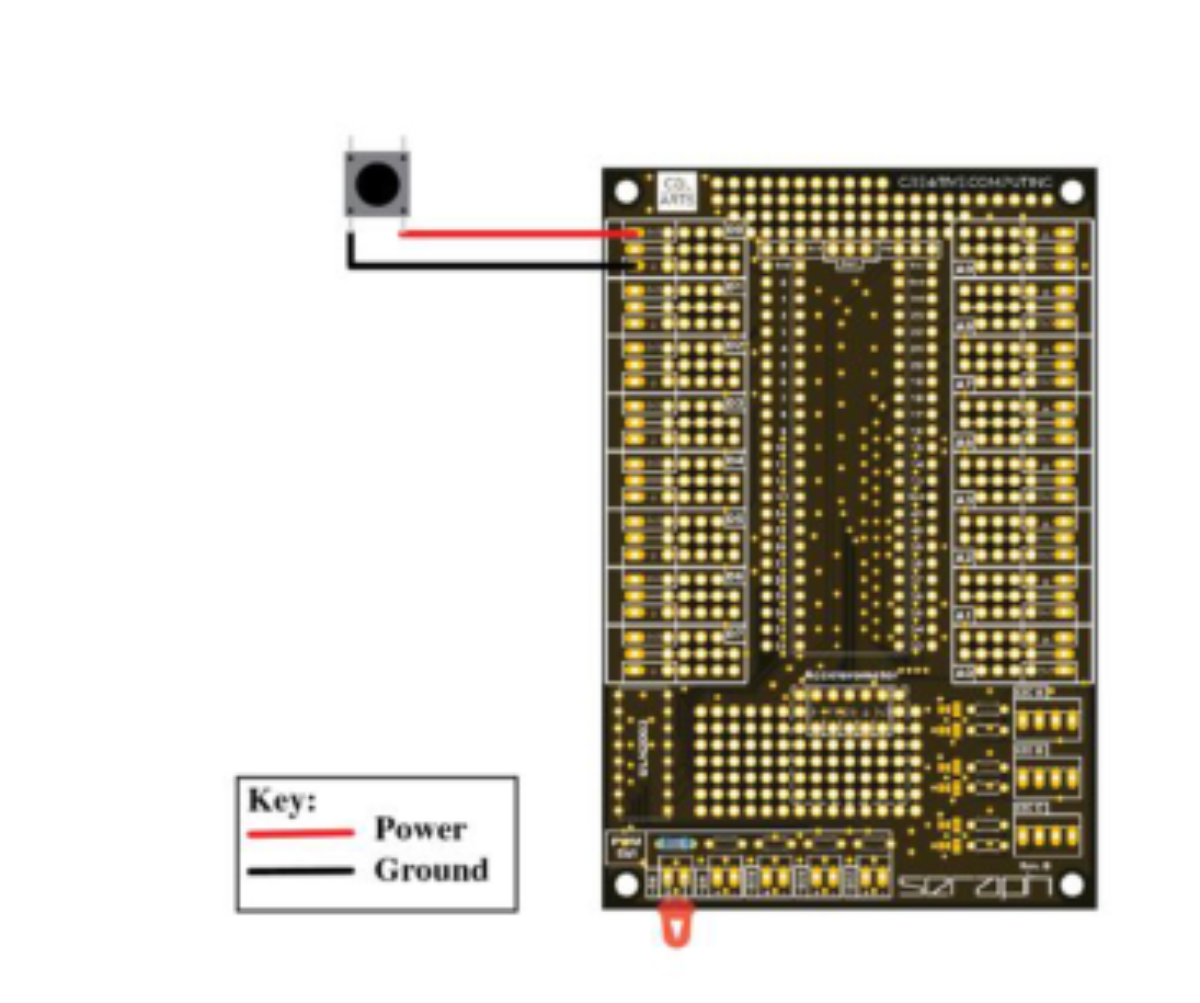

原论文 Figure 5:Instructional Seraph wiring diagram for a simple button and led

论文图 5。原论文 Figure 5:“Instructional Seraph wiring diagram for a simple button and led”。

这张图显示一块深色转接板俯视布局,中央是纵向的 Teensy 插槽,左右两侧是成排的黄色通道条焊盘,下方是原型区与端子排。左上角一个黑色按钮用红色线连到通道条上排、黑色线连到下一排,左下角图例标明红色为电源、黑色为地。它的教学价值在于把接线简化为认颜色与认排位:先确认电源地,再确认信号脚,最后才打开代码改映射。这种从图到板再到代码的顺序,正是 Seraph 希望固定的工作流。

全景的另一半是固件管线。所有示例遵循一致的传感器到 MIDI 管线,包含基本信号调理与基于事件的 MIDI 发送。基本信号调理指对模拟抖动做平滑或对按钮抖动做去抖,基于事件指只有数值变化超过阈值或状态翻转时才发消息,而不是每个循环都刷屏。代码基于 Teensyduino 的 USB-MIDI 库,让 Teensy 成为 USB MIDI 类兼容设备,抽象掉枚举与状态处理逻辑,让制作者聚焦音乐映射与界面行为。工作模板可以直接复制扩展,这是论文支持快速制作的核心机制。

板子如何分区:数字、模拟、大电流与总线各放在哪?

板面主体是两个 8 通道输入输出区,一个给数字与脉宽调制引脚,另一个给支持模拟的引脚。每引脚以通道条形式引出,用 3 针排针给出电源、地与信号本身,旁边留一小块原型区,可放分压、逻辑电平转换、上下拉电阻,也可直接贴装传感器。超出 16 个通道条的应用,可从单片机插座旁的螺丝端子取用 Teensy 全引脚。这种安排的理由是常用传感器就是三线制,电源地信号一一对应最不容易接错。

转接板 × 通道条: 转接板负责把 Teensy 4.1 的密集排针引到大间距端子与电源地,分工是解决布线与供电错误;通道条负责把每个可用引脚配成电源、地、信号三针加一小块原型区,分工是让分压、上下拉与电平转换就近完成;搭配理由是新手最容易在飞线与调理电路上出错,组合后新增的作用是每个传感器都有一个可独立焊接与替换的机械与电气槽位。

大电流部分用 5 路高压大电流开漏输出,经 ULN2003A 达林顿管驱动电磁铁、电机与 LED。论文报告选该芯片的理由是结实简单,能降低新手接错损坏的概率,并避开场效应管的设计坑与静电敏感问题。芯片用双列直插插座安装,烧了可拔换。这是一个教学友好的可靠性设计,但原文没有给出最大电流、散热或连续工作时间的实测表,因此复现大功率负载时仍需查芯片手册留余量,不能把结实读成不限功率。

ULN2003A × 开漏输出: 开漏输出负责用拉到地的方式驱动超过单片机引脚电流电压能力的负载,分工是定义驱动大电流的方式;ULN2003A 负责用达林顿阵列把这种方式做成结实易换的芯片,分工是降低接错烧板与静电损坏的概率;搭配理由是电磁铁、电机与大功率 LED 必须与逻辑供电隔离驱动,组合后新增的作用是给出 5 个可直接拧线的高电流通道并可用 DIP 插座更换。

总线与原型区方面,板子给出 A、B、C 3 组 I2C 接口,每组 4 针排针加可选上拉电阻。Teensy 4.1 有 3 路硬件 I2C,但许多旧 Arduino 库写死只用 I2C0,新手用另两路会遇到库不支持的障碍。为此 3 组默认都跳到 I2C0,高级用户可用焊点跳线加可割走线把某组切到其他硬件口。板下部是大面积原型区并兼容 ADXL335 模拟加速度计封装,Teensy USB 口附近还有一条窄原型带,适合加外部电源、充电与开关。

I2C0 × 焊点跳线: I2C0 负责作为多数 Arduino 库写死的默认总线,分工是保证显示屏与传感器库开箱可用;焊点跳线负责在需要时把另外两路硬件 I2C 切到 A、B、C 任一接口块,分工是保留高级用户的扩展自由;搭配理由是 Teensy 4.1 有 3 路硬件 I2C 但旧库只认第一路,组合后新增的作用是默认全接 I2C0 降低入门摩擦,需要隔离总线时再用割线与焊接改路由。

下面这张原理图适合在备料与排查时对照分区关系,它把中央主控与外围接口的连接逻辑画成方框,比看实物更清楚总线归属。

看图路径: 1. 先找到标有 TEENSY 4.1 的中央方框并沿红线看左右引脚引出;2. 再对比右上 Analog In 分区与右下 I2C Buses 分区的框线划分;3. 最后观察左下 External Terminals 分区中端子排的分组方式

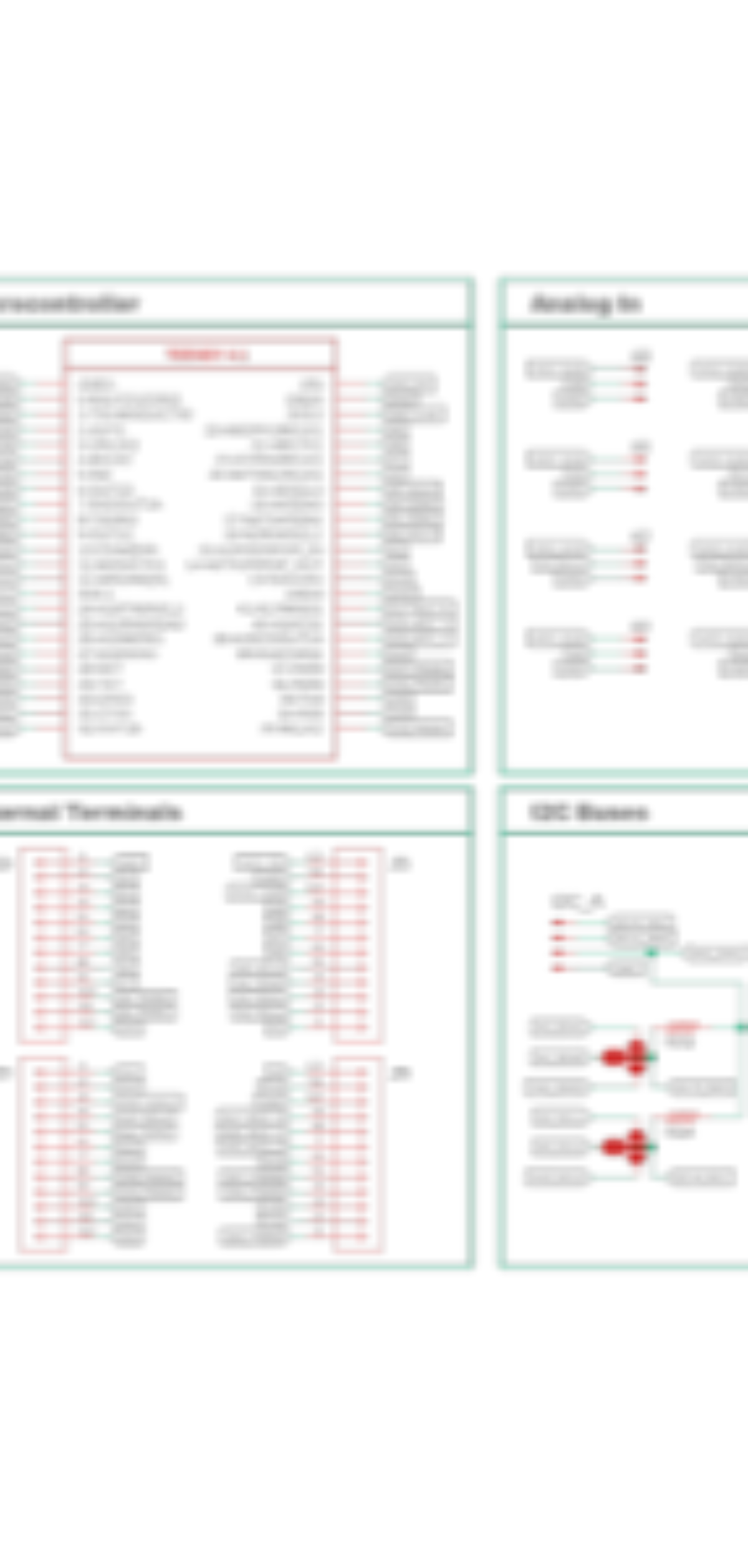

原论文 Figure 4:Seraph schematic

论文图 4。原论文 Figure 4:“Seraph schematic”。

该原理图被分成 4 个绿框分区,左上是主控框,中间标出 TEENSY 4.1 并向左右引出大量红色连线,右上是模拟输入分区,左下是外部端子分区,右下是 I2C 总线分区并能看到跳线符号。像素模糊无法辨认具体引脚号,因此只能确认分区划分与走线归属,不能从图中读出引脚映射表。复现时应以仓库中的可放大的原理图文件为准,而不是从这张缩略图抄号码。

为核对板子背面工艺与丝印信息,还需要看背面视角,它能确认原型区焊盘密度与版本标识,对下单打板有参考意义。

看图路径: 1. 先看上部大面积白色原型焊盘阵列的行列排列;2. 再看下沿一排椭圆形焊盘与附近走线汇入原型区的方式;3. 最后辨认蓝色阻焊上的作者与年份丝印文字位置

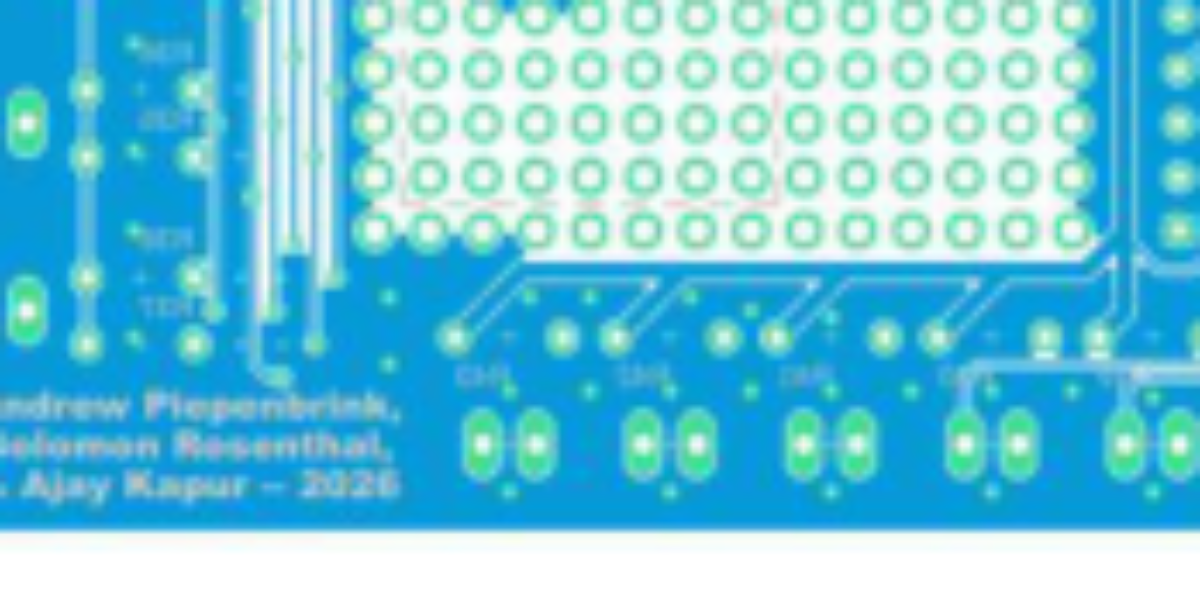

原论文 Figure 3:Back face of Seraph PCB

论文图 3。原论文 Figure 3:“Back face of Seraph PCB”。

这张背面局部显示蓝色阻焊上的大片白色原型焊盘阵列,下沿是一排椭圆形安装焊盘,左侧隐约可见作者名与 2026 年份丝印。它的作用是让初学者建立实物尺度感:原型区足够放调理电阻与小传感器,转接功能靠大面积走线完成。同样因分辨率限制,不能从该图测量孔径或线宽,工艺参数应以仓库中的制造文件为准。

固件如何组织:单文件例子藏了什么又没藏什么?

固件不是一个大而全的配置软件,而是一组小而单一文件的示例程序。每个示例可读性优先,同时保留控制器应有的做法,包括基本信号调理与基于事件发送。示例可直接作为工作模板复制扩展,也易于按项目需求修改。实现基于 Teensyduino USB-MIDI 库,Teensy 作为 USB MIDI 类兼容设备,载入任一示例、接好插在板上的 Teensy、按实际电路改文件、经 Arduino 集成开发环境编译上传,就得到自定义接口。库替用户承担了枚举与状态保持逻辑。

示例固件 × 传感器到 MIDI 管线: 传感器到 MIDI 管线负责规定读数、简单滤波、事件判断再发 MIDI 的固定顺序,分工是给出可复述的程序结构;示例固件负责把该管线做成一个文件一个例子,分工是让学生复制后只改引脚号与映射;搭配理由是新手不熟悉枚举与状态保持,组合后新增的作用是把 USB 复杂度藏进 Teensyduino 库,让修改集中在音乐映射与界面行为。

藏起来的部分是底层 USB 复杂性,没有藏起来的是映射决策。学生仍需决定哪个传感器对应哪个 MIDI 通道、控制号或音符,阈值与曲线如何设,灯光何时亮。这种分工适合教学:教师可以先给一个旋钮控制音量的例子,再让学生把输入换成光敏或距离,只改读数与映射段。论文配有按钮与灯的接线图与电路图,存放在代码仓库,说明文档与接线图是固件的一部分,不可只看代码。

需要指出的缺项是论文没有报告固件的时序细节,例如采样率、滤波窗口、事件阈值默认值、MIDI 发送速率限制,也没有报告不同传感器下的中央处理器占用。因此不能从示例易读推定系统延迟确定,复现展演前应自行测量从物理动作到声音变化的端到端延迟,并按需加节流发送。

没有模型训练,本研究真正的构造过程是什么?

本研究没有训练任何神经网络,也就没有训练集、损失函数、梯度路径、参数冻结与重置时机这些概念。把无训练等同于输出确定是误解,系统的输出仍取决于传感器噪声、阈值设置与主机软件映射。training 这一节的等价内容是硬件与固件的构造流程,即如何从设计目标变成可复制的板与代码。

构造过程按论文可复述为 4 步。第一步定分区:按数字、模拟、大电流、I2C 与原型区划分板面,保证常用三线传感器有固定槽位。第二步定工艺:用标准双层板制造压低小批量成本,物料选直插排针与加速度计以便手焊,装配说明与版本历史放仓库。第 3 步定固件结构:每个功能一个单文件例子,统一走传感器到 MIDI 管线,依赖 Teensyduino 库处理枚举。第 4 步进课堂迭代:在 CalArts 界面设计课中让学生做原型,用反馈修硬件与软件。论文说项目在 CalArts 发展多年并受二十年学生合作启发,这属于过程陈述,不是受控实验。

缺项同样要写清:论文未报告打板成本明细、焊接工时、代码行数变化或学生任务完成时间的量化对比,因此不能承诺开发时间缩短了百分之多少。后续复现若要验证教学效率,需要自行设计计时任务与对照组,并记录失败率与求助次数。

在什么课上验证:谁来做、做什么、按什么条件?

实验条件不是实验室基准,而是一门课的原型构建。地点是加州艺术学院的界面设计课,参与者是选课学生,任务是用 Seraph 探索并做出新颖复杂的控制界面,起点要求是即使经验很少也能跳过复杂的面包板电路直接动手。论文说通过该社区的多组原型构建验证了平台,项目描述由每位制作者撰写并经许可呈现。这意味着案例是学生自述加教师筛选,不是随机抽样也不是盲评。

数据与协议方面,论文没有给出学生人数、课时、分组、评分量表或代码提交统计,也没有定义成功的统一指标。聚合对象是 3 个被选中的代表性作品,而不是全部作业的分布。因此应把这部分读成存在性证明:至少这 3 种形态能用该平台做出来,而不是读成平均每个学生都能做出来。复现教学时需要补记这些协议细节,否则无法判断案例的可推广性。

为把条件讲具体,下面整理板子功能分区表,它是学生在课堂上实际可用的硬件预算。比较问题是不同外设各有哪条路可走,公平条件是都经过同一块转接板,指标方向是接线是否就近可完成而不需另搭大电路。

功能区通道规模接口形式设计处理适用外设
数字区8 通道3 针排针通道条加原型区按钮编码器
模拟区8 通道3 针排针可加分压上下拉模拟传感器
大电流区5 通道开漏输出插座安装芯片电磁铁电机灯
总线区3 组4 针排针默认同总线可选切显示屏传感器
原型区大面积焊盘阵列兼容加速度计封装调理与电源开关

上表把正文分散的分区描述收拢为预算清单,主要收益是常用三线器件都有固定槽位,大电流与总线另有专区,代价是模拟与数字各只有 8 个现成槽位,更多引脚要走螺丝端子自搭。未胜出项是需要大量通道或音频输入输出的场景,原文把音频输入输出列为未来工作,说明当前板并未覆盖。选用时应先数清传感器路数与电流需求,再决定是否够用。

三件作品各自测了什么:能动起来吗,代价是什么?

结果按问题组织:每件作品测的是能否把一种非常规输入变成可演奏的控制,比较对象是常规控制器或固定媒介,条件并不一致,指标是定性行为描述而非分数。关键数字在原文中不存在,支持的判断是链路跑通,限制是无法比较好坏与稳定性。这种解读方式避免把艺术探索误读成基准夺冠。

第一件是头戴界面,由 3 位学生制作,可穿戴的声音乐器把身体运动变成声音,头上距离传感器捕捉空间手势并转为实时声音调制,强调具身、游戏与表演在场,演奏者成为信号链的一部分。它的价值是验证穿戴与空间手势可接入,代价是佩戴舒适与误触发未被测量。第二件是光敏延迟器,核心是发光二极管与光传感器的反馈环,环境越亮灯越暗、越暗灯越亮,加速后形成非线性反馈网络,音色随用户输入与环境光连续变化。第三件是颜色传感转盘乐器,在黑胶上画颜色,旋转时颜色传感器读标记并生成声音,拿掉唱片则停转并静音,模仿传统转盘的操作逻辑。

下面这张组装实拍有助于把前面的分区表落到真实杂乱度,观察成品并不是渲染图而是工作台上的半成品状态。

看图路径: 1. 先沿板中央绿色 Teensy 模块确认它插在黑色转接板上的方向;2. 再看蓝色旋钮、黑色摇杆与银色按钮各用多色排线接到哪一侧;3. 最后观察蓝色小传感器板与白色插头在板上的实际占位

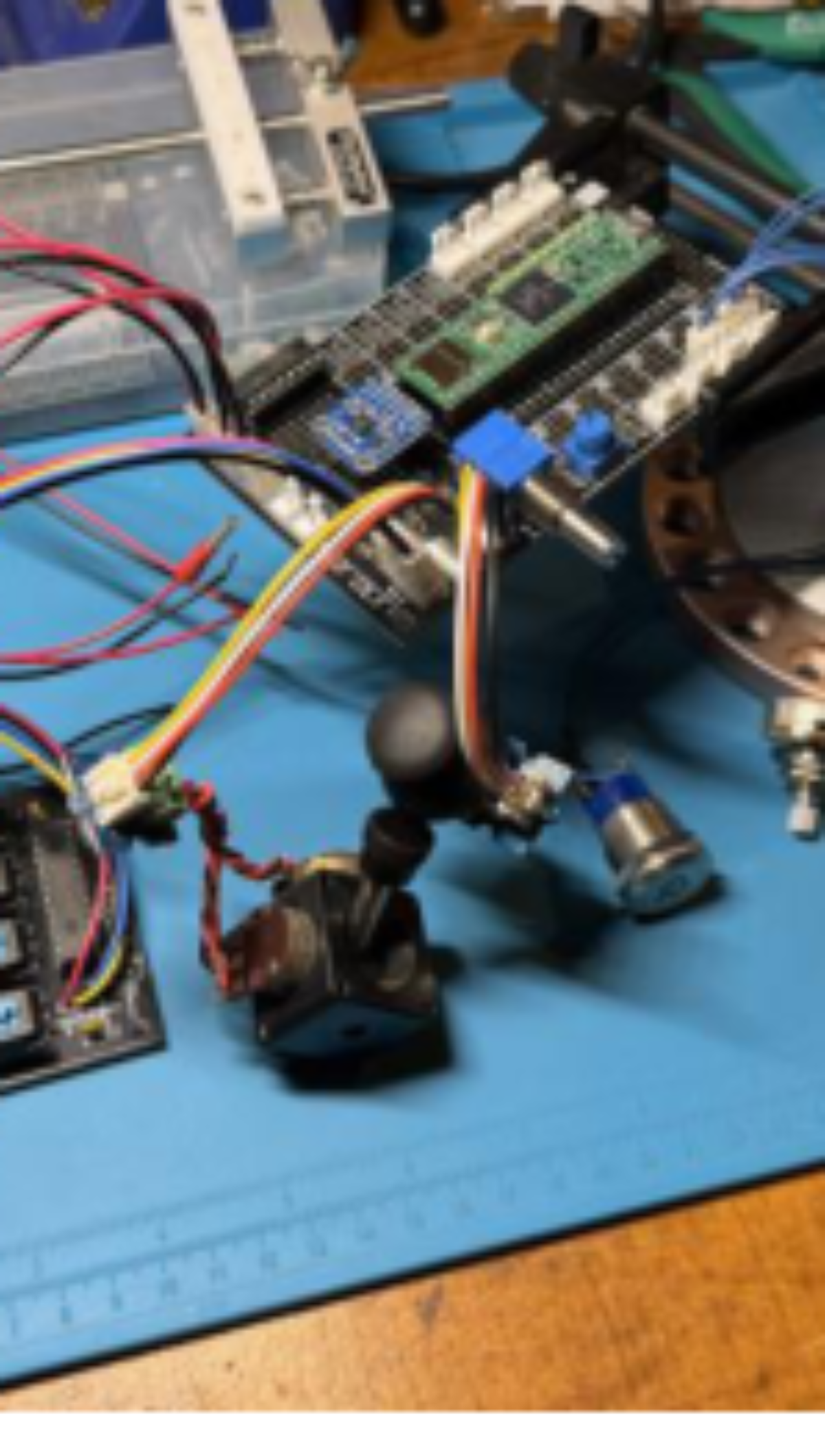

原论文 Figure 2:Seraph assembled

论文图 2。原论文 Figure 2:“Seraph assembled”。

照片显示一块插有绿色 Teensy 模块的黑色电路板放在蓝色工作垫上,周围是黄色红色排线、蓝色旋钮、黑色摇杆与金属按钮,左下还有一块带按键的小板。可见的教学信息是传感器与执行器确实可以同时上板并用排线引出,动手门槛低到可以在课堂工作台上完成。但像素无法辨认具体引脚号与走线对应关系,因此不能从该图复刻接线,只能确认形态复杂度与可操作性。

为进一步对比三件作品的传感与映射差异,整理下表。比较问题是同一平台能否支撑不同输入模态,公平条件是都基于 Teensy 与 Seraph,指标方向是行为是否按描述可触发而非音质评分。

项目输入传感输出映射连接方式行为特点
头戴界面头部距离空间手势调制穿戴实时触发即兴具身交互
光敏延迟光照加旋钮力敏反馈延迟混合串口接软件随光连续变化
颜色转盘颜色加距离色彩生成声音电机自动启停取盘静音仿真

表后需要说明主要收益与具体代价。收益是 3 条链路都跑通且形态差异大,说明平台不限于旋钮键盘。代价与反例同样明确:光敏延迟器用串口与 Max/MSP 通信而非标准 USB-MIDI,说明部分作品并未走论文主推的 MIDI 管线;颜色转盘依赖电机与存在检测,功耗与机械调试未被报告;三者都没有延迟、抖动、失败率数据。至少就近说明一个未评测边界是多人同时演奏或长时间展览的稳定性,原文没有覆盖。

哪些设计可以换:换了会失去什么?

论文没有做消融实验,但报告了几处有理由的设计选择,可以按反证思路理解其取舍。第一处是大电流驱动选 ULN2003A 而不用场效应管,理由是结实简单、减少新手损坏概率、避开设计坑与静电脆弱,代价是集成度与效率不如现代方案,且损坏后仍需拔换。第二处是 I2C 3 组默认都接 I2C0,理由是旧库写死第一路,代价是 3 组设备挂同一总线可能地址冲突,高级用户才需动焊点切分。第三处是双层板加直插件,理由是便宜好焊,代价是密度与信号完整性不如多层板。

这些取舍的共同逻辑是把初学者的高频错误变成低成本事件。插座、跳线、可割走线都是为改错留的后路。但原文未测量这些选择对故障率的实际影响,因此只能说设计意图是降低损坏,不能报告降低了多少。若复现时想验证,可以记录每 100 次接线中的烧板、虚焊与总线冲突次数,再对比改用其他方案的变化。

另一个可换的是固件粒度。单文件例子易读易复制,代价是功能多了之后难以维护预设与状态。论文提到固件要处理灯光反馈与预设管理,但示例层面没有展开状态机写法。需要复杂预设的作品仍需自己设计存储与切换逻辑,这部分是平台留白而非现成答案。

还不能承诺什么:缺哪些测量与功能?

区分 3 层表述有助于避免误解。论文直接报告的是板子分区、芯片选型、固件结构、仓库与网站可用,以及三件作品的行为描述,这些可以用作复现依据。有限解释的是平台可靠地促进了新颖交互项目的创建,这句话有课堂案例支持,但支持范围限于被选中的作品,不能推广到全部学生或校外人群。未验证推测是更快更可靠更易用中的程度部分,因为没有开发时长、故障率、学习成绩的对照数据。

具体缺项包括训练资源不适用之外的 4 类:延迟与抖动未测,成本与工时未拆,误触发与长期稳定性未测,学习效果未用量表评估。总体趋势不等于每组都成立,例如某个传感器在某光照下稳定,不代表换环境仍稳定。复现展演前应补测端到端延迟、不同光照与电源下的读数漂移、大电流负载下的温升,以及观众互动时的误操作率。

功能边界同样明确。原文未来工作列出增加音频输入输出、设计外壳模块与面板模板、更完整的文档与教程视频、控制器模板社区分享,以及更系统的教育评估。这反过来说明当前版本不含音频链路,外壳与机械集成需自理,文档仍在补齐。选用时应按此清单规划额外工作,而不是假设开箱即有。

照着复现:先买什么,先跑通哪一步?

复现先做三件事,每件都有可核对的动作。第一件是取文件:代码仓库与项目网站在本次核验中均可达,可从仓库取印制板设计文件、物料清单、装配说明与版本历史,从网站取文档与案例链接。按仓库物料买 Teensy 4.1、排针、ULN2003A 及插座、电阻与传感器,用标准双层板工艺打板,直插件手焊。第二件是跑通最小链路:按按钮与灯接线图把一个按钮接到指定通道条,打开对应单文件示例改引脚号,经 Arduino 集成开发环境编译上传,确认电脑能识别为 MIDI 设备并收到音符消息。第三件是扩展一路模拟:加一个电位器或光敏器件,利用通道条旁原型区加分压或上拉,只改映射段验证基于事件发送是否只在变化时发消息。

关键超参数与信息条件需要保留:主控为 Teensy 4.1,开发环境为 Arduino 加 Teensyduino,固件依赖 USB-MIDI 库,I2C 默认均为 I2C0 需留意地址冲突,大电流经 ULN2003A 开漏输出且注意功率余量。代码开源不等于系统可直接演出,还需主机端声音映射与供电方案配合。论文未给出采样与阈值默认值,复现时应把自己用的阈值、平滑窗口与发送节流记下来,否则换人换环境难以复现手感。

常见误解是把转接板当成声卡或把示例当成完整乐器。转接板只解决接口与驱动,不产生声音;示例只解决管线,不管音色设计。光敏延迟器走串口给 Max/MSP 的例子说明主机软件是链路的一半,复现时要同时备份主机补丁版本。若遇到电脑认不出设备,优先查 USB 线是否仅充电、Teensy 是否插紧、示例是否选对 USB 类型为 MIDI,再查电源地是否接反。

何时值得尝试,一句话收束

当你的想法是把奇怪的物理量变成可演奏的控制,且团队更擅长声音与表演而非电路与 USB 时,Seraph 值得尝试。它把最易错的接线与枚举变成固定槽位与模板,让课堂时间花在映射与表演上。三件作品显示穿戴、光敏与转盘 3 种差异很大的形态都能接上去,这是它最强的存在证据。

但采用前应接受它的边界:通道现成槽位有限,大电流要查手册留余量,总线默认同路要注意地址,音频与外壳需另想办法,延迟与稳定性要自己补测。教学评估若要严谨,还需补对照任务与失败记录。把这些补齐后,这个平台才能从能做出一件作品,变成能稳定支撑一门课。下 1 次动手可以从一个按钮加一个灯开始,先让电脑收到第一个音符,再谈乐器。
