不用买一柜子硬件：用一对一镜像把跳线手感搬回屏幕里

英文题目：Umbilical: A Hybrid System for Creating Custom Modular MIDI Controllers - A Eurorack/VCV Rack Case Study.

会议身份：conference:nime:2026:conference-paper-id:nime2026_119

✅ 来源为官方会议 PDF；表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示，未冒称作者原始 TeX。

会议来源：官方记录 · 官方 PDF

标签：#教育 #信号处理 #实时处理 #音乐 #音频交互

评分：5.6/10 | 创新 1.3/2 | 技术严谨 1.0/1.5 | 实验充分 0.5/1.5 | 清晰度 0.8/1 | 影响力 0.9/1.5 | 开源 0.0/1.5 | 可复现 0.1/0.5 | 工程/实践 1.0/1.5

排名：前50% | 文档类型：系统技术报告

👥 作者与机构

• Celeste Betancur Gutiérrez：机构信息未能从会议 PDF 纯文本可靠映射

📌 核心摘要

该工作解决通用MIDI控制器过于抽象、无法复现模块化合成中跳线插拔这一核心具身手势的问题，输入是演奏者在物理面板上的旋钮、开关与跳线拓扑操作，输出是对VCV Rack中对应虚拟参数与虚拟线缆路由的实时双向同步，难点在于以低成本微控制器实现高密度传感与千级跳线检测并稳定映射到屏幕模块图而不引入重映射负担。方法链由三步构成：首先宿主内数字共生体模块拦截VCV Rack内部API并转译为串口、MIDI与OSC消息，其输出进入基于ATmega2560经多路复用器阵列扩展的高密度母板；随后母板以行列扫描检测物理跳线连通并回传旋钮与开关状态；最后宿主端经摆率限制滤波与地址映射将硬件地址平滑写入虚拟控件。与Expert Sleepers ES-8/ES-9音频速率电压桥接和Bela等独立数字信号处理盒不同，该系统坚持严格一对一物理镜像并以跳线检测为核心交互，借用宿主算力解耦接口成本与数字信号处理引擎，具有降低教学与演出抽象负担的实际意义。原文未提供可核对的关键定量结果。该结论的适用边界受限于作者迭代演奏与课程非正式反馈的中小规模演示，未验证大规模并发路由、音频速率调制与跨用户可用性等尚未验证的外推范围。原文未披露训练、推理或部署成本。

🔗 开源与复现资源

本次未形成可展示的已核验资源记录，开放状态尚未核实。 可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。

🧭 深度解读

输入是什么？为什么通用旋钮不够用？

这篇解读的输入是论文原文与两张官方原图像素，目标是让刚进入音频方向的研究生能复述做法并判断适用边界，必须保留的信息是系统分工、硬件通道规模、跳线检测原理、延迟条件和可用性状态，输出是一套可核对的中文方法说明。

任务是为模块化合成演出恢复触感。白话说，Eurorack 标准（Eurorack）就是把合成器拆成很多小盒子，每个盒子只干一件事，盒子之间用跳线连起来才出声；VCV Rack（VCV Rack）是把这套东西搬到电脑里的开源虚拟环境，连线逻辑也一样，只是线在屏幕里用鼠标拖。通用 MIDI 控制器（generic MIDI controller）则是一排可重新定义的旋钮，今天控制滤波，明天控制音量，靠切换层和菜单实现多用。论文认为问题不在声音算不出来，而在手感对不上：演出时要做的小手势（small gestures），比如专属旋钮的精确转动和亲手把信号从一个插孔路由到另一个插孔，在通用层切换里被抽象掉了。

Eurorack 标准 × 线缆即部件： Eurorack 标准是分散式硬件生态，分工是让不同厂商模块能用统一电压控制范式互相对话；线缆即部件是 VCV Rack 把每根虚拟连线当作独立界面部件的架构选择，分工是把信号路由变成可操作的屏幕对象。搭配原因是两者都把跳线当作一等公民，组合意义在于解释为何选 VCV Rack 做第一块试验田：只有把屏幕里的线缆逻辑搬到手里，才能补上通用 MIDI 最缺的一环。

沿一个最小样本走一遍有助于建立依赖：假设用户在屏幕里建了一个振荡器连到滤波器再连到输出的链路，输入是手在物理面板上拧截止频率旋钮并插一根跳线，表示是旋钮电压与跳线连通关系，组件是物理镜像采集加数字共生体转发，目标是让虚拟参数与虚拟连线同步变化，输出是听到的音色变化与看到的虚拟线出现。教学例子仅用于理解流程，不代表论文实测过该音色组合。后续各节按这个样本展开，先讲别人怎么做，再讲本系统如何分工。

同输入同目标的路线有哪些？本研究卡在哪个缺口？

相关路线可以按输入、目标、监督和运行阶段对照。第一类是嵌入式数字信号处理平台，如 Bela、Axoloti 和 Daisy，输入是软件补丁，目标是把补丁装进独立物理盒子运行，运行阶段脱离电脑；本研究不同，目标不是独立运行，而是让物理面板实时镜像电脑里的 VCV Rack，运算仍在宿主。第二类是音频速率桥，如 Expert Sleepers ES-8 和 ES-9，输入是物理 Eurorack 的控制电压，目标是让硬件电压与软件环境以音频速率互通；本研究明确不做音频速率控制电压传输，只做界面本身的 1 比 1 物理复制。

第三类是模块化触感探索，如 Patchwerk 的大规模多用户物理控制，以及 Fasciani 和 Rahman 的实体虚拟跳线，还有 McPherson 和 Zappi 强调暴露数字乐器脚手架的工作，输入都是手势或路由动作，目标是增强可触性；本研究与第三类最接近，但缺口更窄：把跳线检测当作面向 VCV Rack 的教育与演出接口，并把物理接口成本与数字信号处理引擎成本解耦。

公平地说，不能把类别差异当同条件胜负。论文没有报告与 ES-8 在延迟或音质上的并排对比，也没有与 Bela 在独立运行能力上的对比，因为目标本就不同。值得尝试的判断是：如果你要的是硬件音质或独立演出盒子，这条路线不对；如果你要的是让学生亲手练出与硬件一致的肌肉记忆，同时保留数字原型的便宜与灵活，这个缺口才成立。

要解决的到底是哪个具体动作？

具体动作是跳线。普通商业 MIDI 接口能复制按钮、开关和电位器，但论文指出它们恰恰复制不了模块化体验里最关键的一步：在面板上拿起一根线，把输出插到输入。原文把这个过程描述为过去的标准但现在商业控制器里不常见，而正是它让 Eurorack 多变且富有表现力。教学例子：把包络输出接到滤波截止输入，这个例子只说明路由即演奏，不附加论文未给的效果数值。

1 对一映射 × 通用控制器： 1 对一映射指每一个虚拟旋钮、开关和插孔都在物理面板上有唯一对应的实体，分工是取消重映射和菜单翻页；通用控制器指一套旋钮要通过切换层去控制不同插件，分工是省硬件但增加抽象层。搭配理由是作者认为重映射带来认知负担，组合意义在于用限定对应关系换直觉的手眼一致，再用模块化扩展来对冲僵硬。

论文还给出一个成本矛盾：在 VCV Rack 里做原型天然可及、便宜、灵活，但把虚拟原型搬成真正的物理 Eurorack 系统，成本和复杂度会形成 prohibitive 的门槛。Umbilical 要搭的桥是让用户在数字框架里练出与硬件一致的触感逻辑，而不是真的去买一柜子模拟模块。需要提前说明的边界是：本文没有训练任何神经网络，也没有做听感评分，评价依赖的是作者的迭代演出测试与课堂内非正式反馈，这决定了后文实验节只能讲条件与限制，不能当成受控用户研究来读。

系统全景：两块拼图如何分工并合上？

全景分两块。第一块叫数字共生体（Digital Symbiont），是一个可安装的 VCV Rack 模块，名字就叫 Umbilical，计划归入 Celestial Sounds 品牌，该品牌还包括运行 ChucK 语言的可定制模块 Chrysalis。它不发声，只与 VCV Rack 应用程序接口打交道，把软件状态翻译成串口、MIDI 和开放声音控制（Open Sound Control，OSC）协议，并管理双向数据流。它要干三件事：动态部件管理，监视虚拟模块的创建与销毁以维持软硬件同步；信号调理，对抖动做平滑；内存与映射，把硬件地址以最小计算开销映射到虚拟参数。

第二块叫物理镜像（Physical Mirror），是按数字界面精确制作的定制硬件，复制 Eurorack 机箱哲学，核心是一块高密度输入输出系统，称为 Umbilical Monster Board。它不仅复制旋钮、推子和开关，还检测模块之间的物理跳线连接，并实时把连接状态发回软件。核心哲学是刻意限定为 1 对一映射，取消重映射和菜单翻页的认知负担，再用模块化扩展来平衡僵硬：物理接口可以随数字库一起长大。

数字共生体 × 物理镜像： 数字共生体是植入 VCV Rack 宿主内的专用模块，负责拦截宿主内部应用程序接口并把状态翻译成串口、MIDI 和开放声音控制协议；物理镜像是按数字界面 1 比 1 制作的硬件面板，负责把旋钮、开关和跳线的动作采集回来。二者搭配的理由是宿主擅长音频运算但缺触感，硬件擅长手感但缺运算，组合后形成双向同步的新作用：软件侧管路由和运算，硬件侧管手势输入和发光反馈。

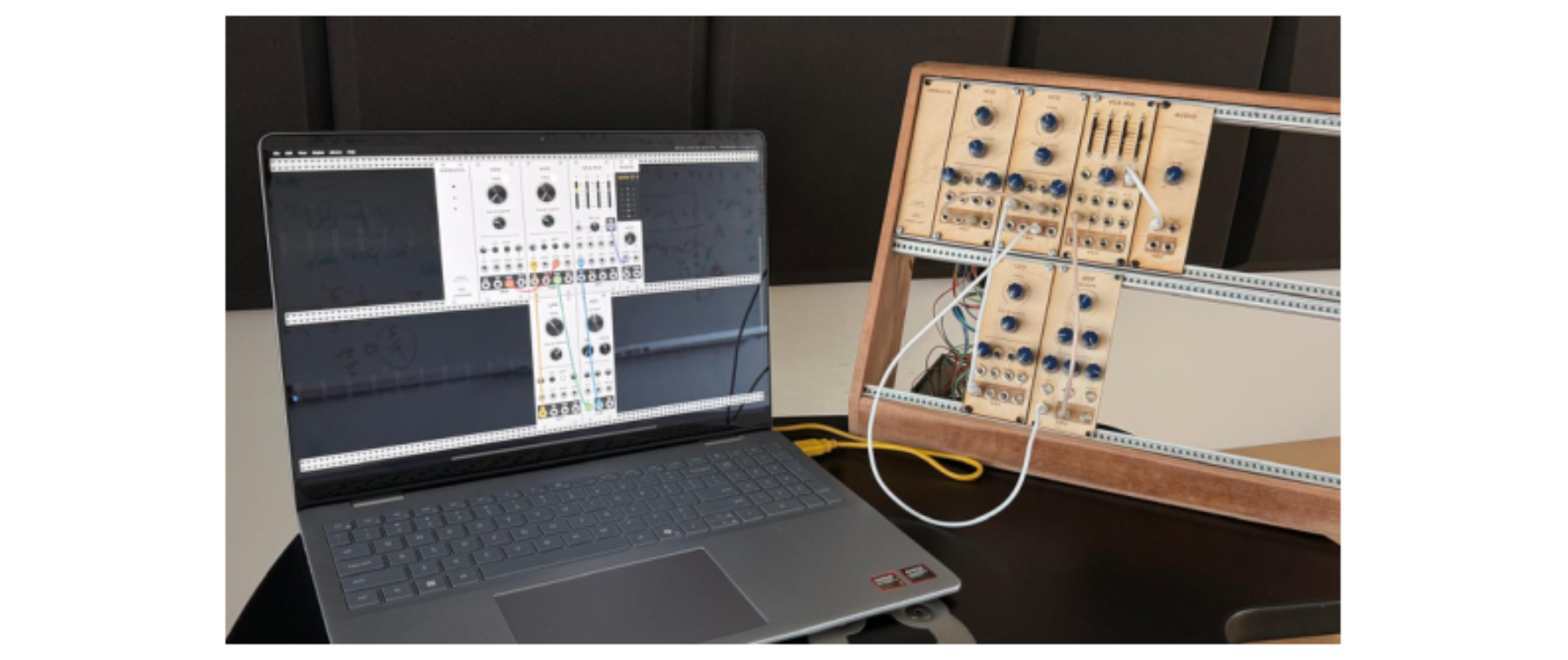

下图是理解全景最直接的证据，左侧是屏幕里的虚拟机架，右侧是木质机架上的实体模块，两侧的旋钮排布与跳线走向构成镜像，阅读时先看对应关系再看跳线这个最难复制的部分。

看图路径： 1. 先看左侧笔记本屏幕中央的虚拟机架与右侧木质机架的模块排布是否一一对应；2. 再数白色物理跳线在上下两排面板之间的走向，并对照屏幕内彩色虚拟线的起止插孔；3. 观察物理面板的旋钮密度与面板开孔，确认旋钮、开关、插孔都有实体

论文图 1。原论文 Figure 1：“The Umbilical interface synchronizes a custom physical modular controller with the VCV Rack environment, establishing a precise one-to-one mapping of all knobs, switches, and…”。

这张照片显示左侧笔记本屏幕中央有一列白色虚拟模块与彩色虚拟连线，右侧木质斜面机架上下两排装着浅色木面板模块，面板上有深色旋钮、多排插孔与白色物理跳线，黄色数据线连接电脑与机架。它支持的判断是系统确实把旋钮、开关和跳线都做成了实体对应；它不支持的判断是音质或延迟数字，因为照片不携带时间测量。结合正文，新增的作用是演出逻辑的迁移：练的是硬件式肌肉记忆与手势表达，算力与路由仍留在数字引擎。

数字侧做了哪三件事？每件事的输入输出是什么？

数字侧的输入是宿主内部状态变化与来自串口的硬件状态，输出是转发给硬件的反馈与写入虚拟参数的控制。动态部件管理解决的是模块增删时的同步问题：用户在屏幕里加一个模块，映射表必须知道新增了哪些参数；删掉时要释放对应。信号调理解决的是原始模拟传感数据不可避免的抖动，模块实现了一个压摆限制器（slew limiter），即单极点低通滤波器，把离散台阶磨平，防止参数扫动时出现台阶感或拉链噪声（zipper noise）。内存与映射解决的是低层路由效率，把硬件引脚地址映射到虚拟参数，要求计算开销最小。

压摆限制器 × 拉链噪声： 压摆限制器是数字共生体内的单极点低通滤波器，分工是平滑原始模拟传感数据的抖动；拉链噪声是参数扫动时离散数值突变造成的可闻台阶感，分工是标示需要抑制的失真现象。搭配原因是高分辨率模拟读取必然带抖动，组合意义是在软件侧以很小计算开销把突变磨成连续过渡。

需要指出具体缺项：论文没有给出滤波器截止频率、系数或采样率，也没有说明映射表的数据结构与更新时机，没有报告 MIDI、串口、OSC 3 路协议何时选用哪一路。因此复述时只能说做了平滑与映射，不能编造参数冻结或梯度路径，这也不是神经网络训练，无反向传播可言。

硬件侧如何用少量引脚管住上千个插孔？

硬件围绕 ATmega2560 架构加多路复用器阵列构建，论文称之为高密度输入输出系统。要管的数据量很大，所以用总线扩展。先看规模，再看跳线检测，最后看扩展流程，这个顺序不能颠倒，因为检测方法是建立在总线之上的。

下表把原文给出的 4 类通道与扫描性能放在一起，比较问题是：每一类信号各有多少通道、用来干什么、时间代价是什么。公平条件是同一次扫描要同时承担模拟读取与 1024 点矩阵传输，指标方向是通道越多越能还原面板，延迟越低越跟手，但两者受同一串口带宽牵制。

表前已提出比较问题与公平条件，这里解释主要收益与具体代价。收益是面板还原度高：128 路模拟保证旋钮有专属通道，512 路数字输入输出保证开关与灯反馈不必复用，1024 点双工矩阵保证跳线也是实体。代价是时间：矩阵迭代扫描约 60 赫兹，从物理动作到软件响应的最坏情况约 4.6 毫秒，论文明确限定为非音频速率控制手势与结构性跳线可接受。未胜出项是音频速率控制电压交换，原文承认正在研制的过渡模块才对标 ES-8 概念，目前还做不到。

跳线检测的具体动作是：微控制器经级联移位寄存器与多路复用器驱动行列扫描，逐行脉冲输出数字高电平，若一根物理线把某输出行桥接到某输入列，该连接即被读出并登记。每个节点有标准二极管保护，防止多根线形成复杂并发路由网时出现幻影连接。

跳线矩阵 × 行列扫描： 跳线矩阵是 1024 点双工引脚构成的连接检测网，分工是记录哪两个插孔被一根物理线连通；行列扫描是微控制器逐行输出高电平再逐列读取的分时检测方法，分工是用少量引脚分时覆盖大量节点。搭配原因是直接给每个插孔配独立检测线不现实，组合后新增的作用是只用移位寄存器加多路复用器就能实时登记复杂并发路由，并用二极管保护抑制幻影连接。

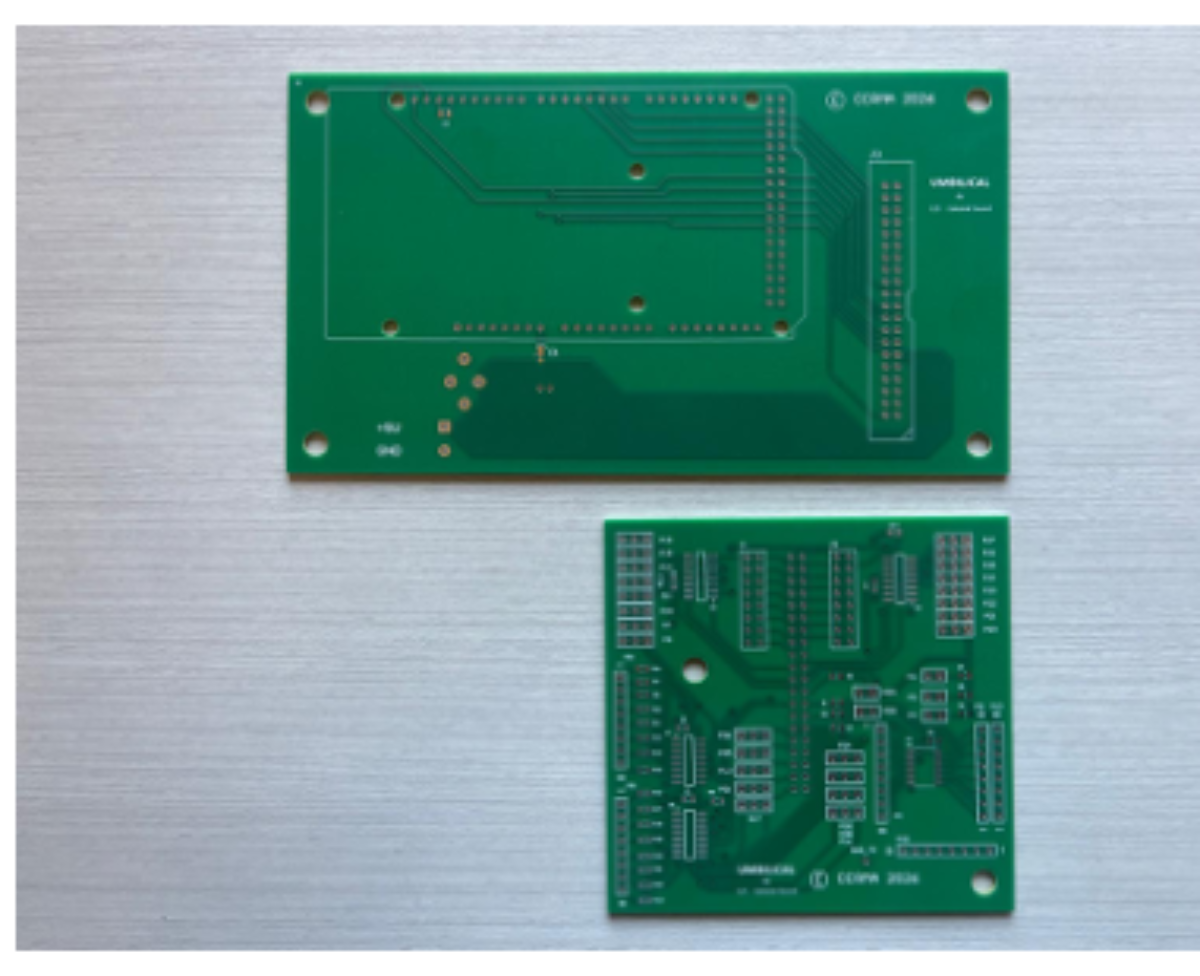

下图展示硬件的物理载体，有助于把通道数字落到电路板上。上板轮廓大、走线稀疏但边缘排针密集，下板小而器件密集，四周有多排插针，阅读时先分清母板与模块板，再看排针如何对应总线扩展。

看图路径： 1. 先对比上下两块绿色裸板的尺寸与排针密度，区分母板与模块板；2. 再沿上板边缘的白色丝印框与密集走线，确认高密度扩展接口位置；3. 观察下板四周的多排插针与中央固定孔，理解模块如何挂到多路复用总线

论文图 2。原论文 Figure 2：“Naked PCBs for both motherboard and modules”。

这张俯视照片显示两块绿色裸板放在浅色桌面上，上方大板留有大面积空白与长走线，右侧有密集双排针与丝印，下方小板布满多排针与贴片焊盘。可见内容支持高密度扩展的说法，但不能读出具体走线对应哪个旋钮或插孔，也不能读出扫描频率，频率与延迟仍以正文数字为准。扩展流程分 3 步：硬件上把新电位器或插孔接到多路复用总线上下一个可用排针；工艺上制作并雕刻与 VCV 界面一致的物理面板；软件上在宿主机更新本地 JSON 配置文件，告诉 Umbilical 模块哪个硬件引脚对应哪个虚拟参数。

本研究训练了什么？没训练的部分用什么计算代替？

本研究没有训练阶段，没有神经网络、数据集划分、损失函数、优化器或梯度路径，也就没有参数冻结与更新可报告。这不是疏漏，而是任务性质决定的：要做的是实时映射，不是建模。把无训练等同于确定性求解是误解，系统仍受传感噪声、扫描时序与串口抖动影响。

真实计算过程有三处。第一处是信号调理的单极点低通，即压摆限制器，对每次读到的模拟值做平滑，抑制突变。第二处是行列扫描的时分复用，用移位寄存器选行、多路复用器读列，把 1024 点矩阵压缩到可扫描的时序里。第三处是地址映射查表，依据 JSON 配置把硬件引脚号翻译成虚拟参数标识。调用关系是：硬件采集与扫描在 ATmega2560 侧循环运行，数字共生体在宿主侧监听模块增删并转发 3 路协议，JSON 只在增删物理模块时人工更新。原文未报告滤波系数、扫描占空比、映射表大小与 3 路协议的仲裁规则，这些是复现时需要补测的缺项，不能从模块名字推定实现。

在什么条件下测的？和谁比？

测试条件按原文交代。地点与过程是作者本人的迭代演出测试，以及在斯坦福大学计算机音乐与声学研究中心（Center for Computer Research in Music and Acoustics，CCRMA）课程 Music 222B 期间的搭建与测试，该课程面向作曲家与表演者的模块化合成。没有外部受试者，伦理声明明确说未纳入人类被试，依据是技术性能数据与研究者自民族志式演出实践。机箱与面板采用木基复合材料以兼顾可持续性。

测什么：触感即时性是否成立、教学上是否有价值、物理到软件的延迟是否可用。与谁比：没有与商业 MIDI 控制器的并排双盲对比，也没有与 ES-8 的音频速率对比，比较对象是通用控制器的抽象层与传统硬件搭建的成本门槛，属于路线对照而非同条件跑分。条件是否一致：由于没有对照组，不存在一致性可核查。指标方向：延迟越低越好，通道越多越能还原，但原文只给出矩阵扫描约 60 赫兹与最坏约 4.6 毫秒两个数，没有给出分布、抖动、丢包率或误检率。硬件预算按通道规模交代，不含价格清单。

需要保留的关键超参数与信息条件是：扫描约 60 赫兹，最坏延迟约 4.6 毫秒，矩阵 1024 点双工，模拟 128 路，数字输入输出各 512 路，主控为 ATmega2560 加多路复用器阵列，扩展靠 JSON 映射。这些是复现时必须先对齐的条件。

主结果支持什么判断？数字该怎么读？

论文直接报告的结果是系统跑通了从实体旋钮与实体跳线到虚拟参数与虚拟连线的实时同步，并在演出与课堂场景里建立了强触感即时性，作者认为验证了教学价值。有限解释是这种手感有助于形成硬件式肌肉记忆。未验证推测是更广泛的创作收益，原文没有测量学习曲线、演奏准确率或听众评价，不能当成因果承诺。

关键数字要按单位与聚合对象读：约 60 赫兹是矩阵迭代扫描频率，约 4.6 毫秒是从物理动作到软件的最坏情况延迟，两者是同一扫描机制的两面，不是两个独立优化。百分点与相对百分比在此不适用，数值相同也不是同一指标的证据。总体趋势不等于每步都成立：最坏情况可接受，不代表每次跳线都恰好是该值，也不代表高分辨率模拟读取没有额外抖动。

下表把跳线机制的因果链拆开，比较问题是：每一步的动作、保护与瓶颈分别是什么，支持的判断与限制各是什么。

表后解释主要收益与具体代价。收益是路由即演奏被实体化：多线并发仍能登记，且有二极管抑制幻影，这是通用 MIDI 没有的一环。代价有两处：一是串口带宽要同时搬运 1024 点状态与高分辨率模拟读数，直接压住扫描频率上限；二是评价停留在作者自测与课堂非正式反馈，没有误判率、延迟分布或对照组，教学价值的说法应读作有限支持而非已证明。未评测边界包括长时间演出稳定性、多模块级联时的最坏延迟变化，以及 3 路协议切换时的行为。

拿掉哪一块会怎样？失败条件在哪里？

原文没有做消融实验，没有逐项拿掉滤波、保护二极管或某路协议再跑分的表格，因此不能补写拿掉后必然怎样。只能按证据讲失败条件与已验证对照的缺席。

已知的结构性瓶颈是串口带宽：1024 点矩阵状态加高分辨率模拟读数同走串口，上限直接限制扫描频率。这是论文明确点名的主要瓶颈，也是复现时最先要测的量：若减少矩阵规模或降低模拟分辨率，扫描频率应有变化，但原文没有给出这条曲线，复现者需自己补测并报告分布。

另一处边界是音频速率：当前架构只保证非音频速率控制手势与结构性跳线，音频速率控制电压交换要靠在研的过渡模块，概念上对标 ES-8。把当前约 4.6 毫秒的最坏延迟理解成能跑音频调制是误读。信号调理侧同样缺少对照：没有开与关压摆限制器的台阶感对比试听或波形，拉链噪声的改善停留在机制说明。教学侧缺少对照组：没有用通用控制器上同一课的对比，因此不能承诺学习速度提升。

哪些量没测？哪些话不能说？

没测的量要逐项点名：跳线误检率与漏检率、延迟的均值与抖动分布、多模块并发操作时的最坏延迟、滤波器参数对跟手感的影响、3 路协议各自的开销、长时间演出的稳定性、不同用户的人因差异。这些没测不是技术错误，但决定了表达分寸：只能用报告或显示讲已跑通与已测的两个数，用支持讲触感与教学的初步观察，用可能或待验证讲推广到其他平台与创作收益。

不能说的话包括：不能说系统降低了误判率，不能说改善了音频质量，不能说总体延迟优于 ES-8 类音频桥，不能说源码已公开。资源状态是正文开源声明的唯一依据，本次没有发现来源绑定且完成安全验证的资源，因此不得声称代码、模型或数据已公开。原文明确说项目源码、印刷电路板原理图与固件目前处于禁运，待资助与知识产权协议解决。这意味着当前可用或已公开的说法不成立，链接当前不可用的判断也不适用，准确说法是处于禁运、复现需等待或自行重实现。

总体趋势不等于每组都成立：即使平均跟手，复杂路由网下的某次扫描仍可能接近最坏情况；即使课堂反馈积极，也不能推广到所有水平的演奏者。

要复现，先做什么？还缺哪份验证？

复现先做三件事，按学习依赖排序。第一步对齐信息条件：准备 VCV Rack 宿主与可安装模块框架，理解线缆即部件的路由语义，确定你要镜像的虚拟模块清单，只镜像旋钮与开关，不碰音频算法。第二步搭最小硬件闭环：用 ATmega2560 加多路复用器先带一路电位器与 1 对跳线插孔，实现逐行脉冲与逐列读取，验证桥接即登记，再逐步扩展到目标通道规模，每扩 1 次就更新本地 JSON 映射并检查虚拟参数是否同步。第 3 步补测时间特性：用逻辑分析仪或软件打点测扫描频率与物理到软件延迟的分布，单独记录矩阵规模、模拟路数与串口波特率，画出瓶颈曲线后再谈可用性。

工艺细节按原文：新模块的电位器与插孔接到多路复用总线上下一个可用排针，制作并雕刻与虚拟界面一致的物理面板，更新宿主机上的 JSON 配置文件。机箱与面板可参考木基复合材料的可持续做法，但这不影响功能。

还需补的验证有：误检率测试方案，多线并发下的幻影抑制是否充分；开关滤波前后的参数扫动对比；不同串口负载下的频率上限；至少一节课的对照观察，比较同一任务下实体跳线与鼠标拖线的完成时间与错误数，但须遵守无人类被试之外的伦理规范，若引入被试需另行审批。关键超参数保留约 60 赫兹与约 4.6 毫秒作为起点，不把它们当成所有配置下的承诺值。

何时值得尝试？一句话收束

当你的瓶颈是手跟不上想法，而不是算力不够时值得尝试：你已经在 VCV Rack 里搭出固定演出链路，通用控制器的层切换总让你分心，又买不起整柜硬件，这时按 1 对一做一套小面板，把跳线也实体化，能换回手眼一致与可重复的手势。当你需要的是独立硬件音色、音频速率调制或大班额严谨教学评估时，这套当前形态不合适，前者要等过渡模块，后者要补对照实验。

论文特有的误解要澄清：幽灵化不是仿真音质，而是把数字模块的界面灵魂搬到物理世界，算力仍在电脑；1 对一的僵硬不是缺点而是刻意限定，灵活性靠模块化扩展补回；小手势不是修辞，而是指专属旋钮转动与亲手跳线这类可练的动作。收束一句话：用高密度输入输出与低成本微控制器，把屏幕里最难复制的跳线变成可触的实体，以约 60 赫兹扫描与约 4.6 毫秒最坏延迟换回跟手感，代价是串口瓶颈、评价有限与源码禁运。
