用一块 FPGA 带起 768 个喇叭：高密度扬声器阵列如何做小做模块化

英文题目：Embedded, Modular, and Affordable High-Density Loudspeaker Arrays.

会议身份：conference:nime:2026:conference-paper-id:nime2026_107

✅ 来源为官方会议 PDF；表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示，未冒称作者原始 TeX。

会议来源：官方记录 · 官方 PDF

标签：#开源工具 #信号处理 #多通道 #空间音频信号 #空间音频渲染

评分：7.4/10 | 创新 1.3/2 | 技术严谨 1.0/1.5 | 实验充分 0.6/1.5 | 清晰度 0.8/1 | 影响力 1.0/1.5 | 开源 1.2/1.5 | 可复现 0.3/0.5 | 工程/实践 1.2/1.5

排名：前50% | 文档类型：系统技术报告

👥 作者与机构

• Maxime Popoff：机构信息未能从会议 PDF 纯文本可靠映射
• Romain Michon：机构信息未能从会议 PDF 纯文本可靠映射
• Pierre Cochard：机构信息未能从会议 PDF 纯文本可靠映射
• Tanguy Risset：机构信息未能从会议 PDF 纯文本可靠映射

📌 核心摘要

该工作针对高密度空间音频难以低成本部署的问题，输入为虚拟声源位置与多通道音频流，输出为驱动数百扬声器的同步模拟信号，难点在于通道间严格同步、布线与功耗约束及几何可重构性。方法链第一步由嵌入式FPGA片上系统完成波场合成与波束控制解算并输出I2S时分复用音频流，其时隙结构直接决定后续扩展方式。第二步菊花链式8扬声器模组经跳线选择所属数据线并经本地缓冲转发共享位时钟与字时钟，提取的本地数据驱动集成DAC功放。第三步控制层经嵌入式Linux将开放声音控制与以太网音频映射为每通道延时与增益参数并回注FPGA流水线。与既有固定32通道条形阵列相比，关键差异在于将地址解码下沉为硬件跳线与片内时隙分配，使凹形与二维矩阵重构无需改动信号架构。在8模组线性阵列评测设置下，24 mm间距配置的空间奈奎斯特频率指标为约7.1 kHz，从78.3 mm间距配置的空间奈奎斯特频率指标约2.2 kHz升至约7.1 kHz。该结论适用边界受限于小功率演示级器件与152 cm短链验证，尚未验证长链信号完整性与大空间听音效果，原文未披露训练、推理或部署成本。

🔗 开源与复现资源

• 代码相关资源：https://github.com/inria-emeraude/syfala/tree/main/PCB/TheLine — 链接可访问（HTTP 200）
• 代码相关资源：https://github.com/inria-emeraude/syfala — 链接可访问（HTTP 200）
• 第三方资源：https://faust.grame.fr/ — 链接可访问（HTTP 200）
• 第三方资源：https://www.raspberrypi.com/documentation/computers/compute-module.html — 链接不可用（HTTP 403） 可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。

🧭 深度解读

输入是什么？为什么高密度阵列难进小实验室？

本文的输入是空间音频研究需要的可扩展扬声器阵列，目标是让小机构、独立艺术家和爱好者也能部署几十到几百通道的高密度配置。论文交代的背景是，沉浸式音频已从学术机构走向音乐厅和影院，环境声、基于向量的幅度声像定位一般用几十个扬声器即可，而波场合成和波束成形要获得更好的效果需要更多扬声器，极端场馆甚至用到数十万量级。难点在于通道数超过 32 后系统成本和复杂度快速上升，需要复杂的多通道硬件、严格的多通道同步和大量布线。

白话解释波场合成：它是一种用密集排列的扬声器作为次级声源，通过控制每个扬声器信号的延时和增益来重建虚拟声源波前的方法，英文为 Wave Field Synthesis，缩写为 WFS。白话解释扬声器间距：它指相邻扬声器声学中心之间的距离，直接决定空间采样率，间距必须小才能重建高频细节。

波场合成 × 扬声器间距： 波场合成负责用大量次级声源重建虚拟声源的波前，到达各扬声器的相对延时决定波前形状；扬声器间距负责决定空间采样的密度，间距越小则无混叠频率越高，二者搭配的意义是只有间距足够小，波场合成的高频曲率和定位线索才能被准确重建。

本解读的输入是带编号的论文原文证据与本次收到的官方原图像素，目标是让刚进入语音音乐音频领域的研究生能核对并复述方法。必须保留的信息包括硬件连接方式、通道上限的计算条件、软件控制链路和已验证与未验证的边界。输出按学习依赖展开，先讲任务与路线，再讲方法全景与组件计算，然后讲构造与实验条件，最后讲结果、限制与复现。论文实际研究的不是通用语音模型，而是一个嵌入式模块化硬件平台加波场合成与波束转向案例。

与 32 通道固定方案和通用计算模块相比有何不同？

论文把自身定位为 2023 年 Space Bar 项目的演进。Space Bar 是固定的 32 扬声器直线波场合成阵列，基于现场可编程门阵列开发板加定制印制电路板。本文的改动按原文贡献列出为扬声器密度翻倍、可拆卸便于运输和快速部署、支持直线矩阵凸形等灵活几何、改用片上系统模组改进现场可编程门阵列集成、波场合成与嵌入式 Linux 集成增强。

同输入同目标的对照是同样做波场合成的固定阵列：输入都是虚拟声源位置与音频，目标都是驱动多扬声器重建声场，本文用相同电子设计但可菊花链的 8 扬声器模块替代固定长板。同运行阶段的另 1 对照是计算模组思路：树莓派计算模组把核心计算与存储集成再通过标准连接器引出，本文的 ALINX AC7020C 片上系统模组把 Xilinx Zynq-7000 XC7Z020、外存和时钟集成并通过标准 2 乘 20 针 2.54 毫米间距连接器引出，载板只需做应用相关的输入输出。论文明确引用树莓派计算模组文档链接，但本次核对该第三方链接返回 403 当前不可用，不能写已公开可达。

通用开发板的问题按原文是带有为通用评估准备的外设和接口，占用大量通用输入输出引脚且成本更高；全定制载板则要处理外存、高速接口、电源与信号完整性，成本高且难开发。折中方案就是片上系统模组加专用载板。本文的硬件与软件平台在项目仓库开源，核对时主仓库与 TheLine 子目录本次均返回 200 当前可用，Faust 语言官网本次也可达。

要解决的矛盾：通道数、同步精度与布线开销如何兼顾？

问题可表述为：用单个嵌入式现场可编程门阵列，在最小输入输出开销下，向数百个扬声器分发分布式同步音频流，同时保持采样准确的时序。约束有 3 层。第一是电气约束：时钟线被许多数模转换器并联共享，阵列可长达数米，若由单个现场可编程门阵列引脚直接驱动会因累积容性负载超出驱动能力。第二是时序约束：数据线相对时钟的偏斜必须满足数模转换器的建立保持要求，否则时分复用解码会出错。第三是机械声学约束：扬声器间距是空间音频的关键参数，需要精确且跨模块均匀，同时要求不改信号分发与处理架构即可重排为直线、圆形或 2 维布局。

沿一个样本走完全流程有助于建立直觉，以下为教学例子而非论文实测值：假设电脑端有一个虚拟声源坐标，处理界面把该坐标发给嵌入式 Linux，Linux 更新每个扬声器的延时增益参数，现场可编程门阵列织物按采样生成多通道音频，经时分复用数据线送到对应模块，模块内 8 个带功放的数模转换器取出各自时隙并驱动扬声器。这个例子只说明输入到输出的表示与组件分工，不代表论文给出该组具体数值。

系统全景：一个 FPGA 如何带起多条 8 喇叭长链？

系统分解为完全相同的模块，每个模块包含 8 个板载扬声器及其数模转换器与放大器，模块菊花链以调整阵列规模，单个现场可编程门阵列接在阵列一端完成全部信号处理。数字音频分发采用 I2S 协议的时分复用扩展，标准 I2S 用串行数据线、位时钟和字选择时钟传输 2 通道，时分复用在同一数据线上交织多通道并共享时钟，扩展一组通道只需增加一条数据线。

具体到本文，每块扬声器印制电路板集成 8 个 MAX98357A 数字放大器，该芯片集成数模转换与 D 类功放，但只支持 8 通道时分复用而不支持 16 通道，且紧凑封装限制输出功率约 3 瓦。ALINX AC7020C 提供 3 个相同的 2 乘 20 连接器，每个连接器可带一条独立阵列，每条阵列用 32 条数据线寻址至多 32 个模块，每个模块 8 个扬声器即单阵列 256 个扬声器，三阵列并行理论上限为 3 乘 256 通道。当前原型已测试 64 个扬声器，架构支持至多 768 通道。

以下先看整体直线形态的实物，再进入模块内部信号路径。实物有助于确认高密度的含义是扬声器紧密贴装且跨模块间距均匀。

看图路径： 1. 沿长条阵列从左向右数黑色封闭式扬声器单元的重复排布；2. 观察单元下方红黑引线与顶部蓝色固定件构成的机械安装方式；3. 确认整条 64 单元直线阵列共用一条 PCB 基底作为支撑与电气互连

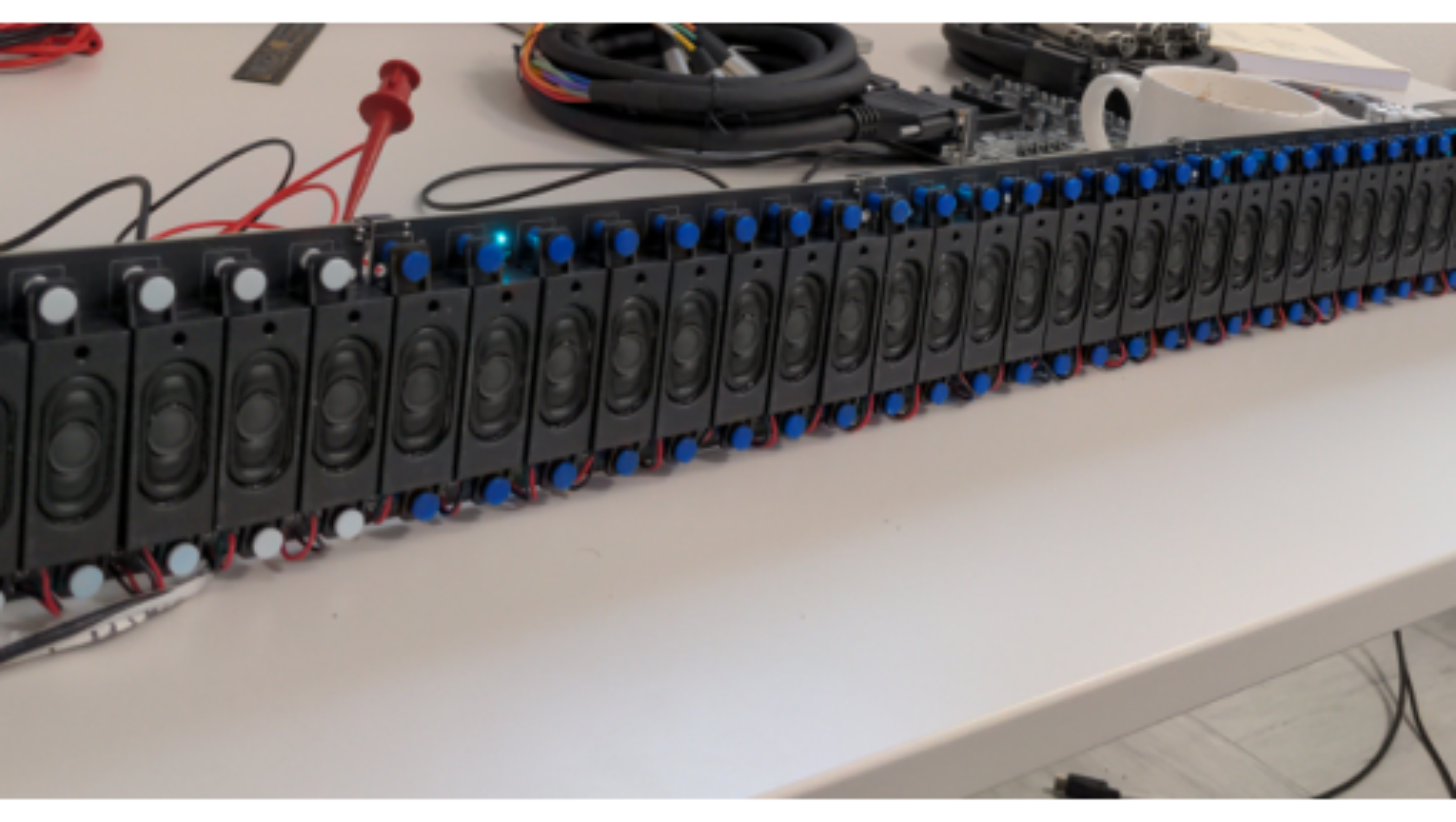

论文图 1。原论文 Figure 1：“A loudspeaker array in a linear configuration with 64 loudspeakers.”。

该图显示一条放置在白色桌面上的长条直线阵列，按图注为 64 扬声器线性配置。可见数十个黑色封闭式扬声器盒紧密排列成一线，每个单元体积小、朝向一致，下沿有红黑电源或信号引线，顶部有蓝色固定件。背景有测试线缆与杯子，说明这是实验室桌面验证状态而非消声室定型测量。该形态对应后文 8 模块级联验证：8 个模块每个 8 扬声器正好 64 通道，阵列总长 152 厘米。

模块内部如何选线、 buffering 时钟并喂给 8 个功放？

白话解释印制电路板：它是承载电子器件与铜走线的机械电气基板，英文为 Printed Circuit Board，缩写为 PCB，本文既作电路支撑又作扬声器机械安装结构。白话解释现场可编程门阵列：它是用可重构硬件逻辑直接处理数字信号的芯片，英文为 Field-Programmable Gate Array，缩写为 FPGA，与中央处理器不同，它一般不经操作系统缓冲，可实现可预测的低延迟多通道同步。白话解释片上系统模组：它把 FPGA、外存、时钟等核心硬件集成在一个小模组上，本文用 ALINX AC7020C 集成 Xilinx Zynq-7000 XC7Z020 加 DDR 存储与 USB 以太网外设。

I2S × 时分复用： I2S 负责提供串行数据线、位时钟和字选择时钟构成的双通道数字音频传输基础；时分复用负责在同一数据线上按时隙交织更多通道而不增加时钟线，二者搭配的原因是共享时钟加增加数据线即可扩展通道数，从而用很少的 FPGA 引脚驱动密集扬声器阵列。

现场可编程门阵列 × 片上系统模组： 现场可编程门阵列负责以无操作系统缓冲的硬件逻辑实现采样准确的多通道同步与低延迟处理；片上系统模组负责把 FPGA、外存、时钟和电源集成并通过标准连接器引出引脚，二者组合的意义是保留 FPGA 的确定性时序能力，同时避免从零设计高速载板的高成本与信号完整性风险。

单模块的块级原理如下：两侧各有一个 2 乘 20 针 2.54 毫米间距连接器，其中 2 针分发共享时钟，6 针供电，32 针为现场可编程门阵列驱动的数据线。每块板背面的 32 组焊锡跳线构成 32 选 1 选择器，把 32 线总线中的一条连到本板，8 个放大器再从该时分复用流的不同时隙取出各自通道，从而实现全阵列独立寻址。两侧连接器引脚定义一致，使现场可编程门阵列模组可直接装在扬声器条末端，共用一套机械电气接口。

时钟完整性采用级联拓扑而非每模块独立布线：每模块内含本地 1 分 2 时钟缓冲，一路驱动本板 8 个本地数模转换器，另一路再生后转发给下一模块，字选择时钟同样缓冲。这样现场可编程门阵列只驱动第 1 级缓冲，每级恢复信号而不增加模块间连线数。阅读框图时注意数据总线直通与时钟再生转发的分工差异。

看图路径： 1. 先看顶部 32 data lines 总线如何从输入连接器直通到输出连接器；2. 再看中间 1-of-32 Select 框如何选出 1 条数据线送往 8 个放大器；3. 区分红色位时钟与蓝色字选择时钟经本地缓冲后分叉为本地驱动与向后转发两路

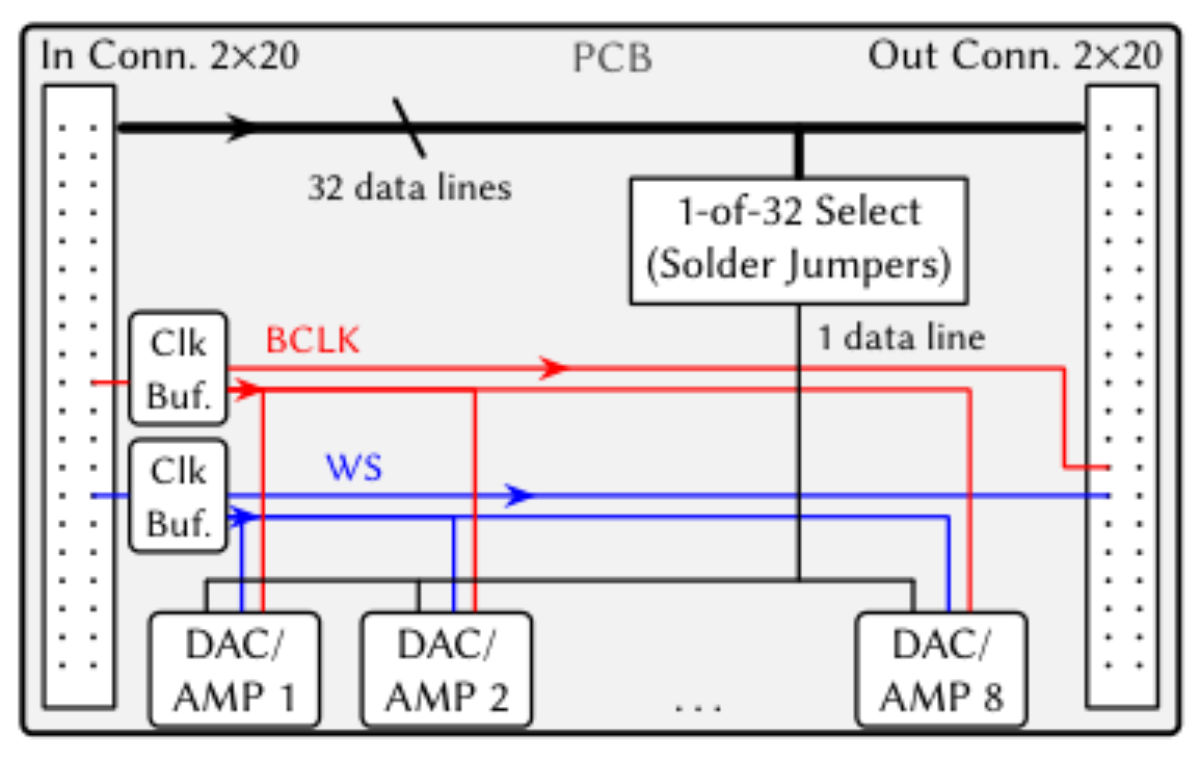

论文图 4。原论文 Figure 4：“Block-level schematic of a single 8-loudspeakers PCB module.”。

该示意图顶部标出 32 条数据线从左输入连接器贯穿到右输出连接器，中间 32 选 1 焊锡跳线框选出 1 条数据线向下送给底部 8 个 DAC 放大器。红色位时钟与蓝色字选择时钟各经一个时钟缓冲后分叉，一支向右转发到下一模块，一支向下送给本地放大器。该图是理解寻址与同步的关键：寻址靠硬件跳线选数据线，同步靠每级时钟再生，信号架构不随几何重排而改变。

没有神经网络训练时，真正的计算与编译流程是什么？

本研究没有训练神经网络模型的阶段，也就没有梯度路径、参数冻结更新、监督损失与重置时机的报告，不能把无训练等同于确定性求解，也不能从参数冻结推定输出确定。本文实际的计算是硬件描述生成、实时音频数字信号处理与嵌入式控制，必须明确说明未训练哪些模型，再讲实际调用的编译与推理过程。

白话解释 Syfala 工具链：它是一套把高层音频语言或 C 语言编译到 FPGA 并部署嵌入式 Linux 的工具，负责生成逻辑、搬运数据与暴露控制接口。白话解释 Faust：它是一种函数式音频编程语言，英文为 Faust，官网本次可达，用于快速描述采样级处理。

Syfala 工具链 × Faust： Faust 负责让用户用高层音频语言描述采样级信号处理算法；Syfala 工具链负责把该描述综合为 FPGA 逻辑、处理数据搬运并部署带嵌入式 Linux 的控制层，二者搭配后用户只需写 DSP 算法，I2S 时分复用接口扩展、参数经开放声音控制或 MIDI 暴露等底层工作由平台自动生成。

用 Faust 时，完整的信号链含音频路由、参数控制与嵌入式 Linux 集成由工具自动生成，用户只写算法；用 C 加加时，采样级处理函数综合到 FPGA 织物，高层控制跑在嵌入式中央处理器 Linux 上，两域经优化共享内存透明通信，并有专用接口把数字信号处理参数暴露给开放声音控制或 USB MIDI 等外部接口，无需额外底层开发。论文省略代码示例，指向 Syfala 项目资源。控制链还包括用 Processing 做的图形界面，经以太网用开放声音控制发送声源横纵坐标，嵌入式中央处理器实时更新每扬声器的延时增益。

另有基于 JACK 音频连接套件的 TCP 用户数据报实时流协议，经专用 FPGA 核与 Linux 应用把多通道音频送入 FPGA。扬声器阵列本身用标准 I2S 时分复用接口，原则上也可用微控制器或中央处理器驱动，只要吞吐与时序精度足够，但论文未验证该替代路径的性能。

用什么算法、什么界面与什么链路验证空间音频？

验证分两条算法线。第一是波场合成实现，沿用前作方法，对直线阵列中虚拟声源到每个扬声器的相对到达延时建模，本次适配更高的扬声器密度。论文报告扬声器间距从 78.3 毫米降到 24 毫米，空间奈奎斯特频率从约 2.2 千赫兹提升到约 7.1 千赫兹，高频波前曲率与定位线索更准确，空间稳定性更好。第二是波束转向，通过跨单元渐进相移把主瓣 steering 到期望方向，作为密集阵列操作的互补测试，论文报告在紧凑扬声器有限频响内仍获得可信的方向效应，高密度有助于平滑波束并减少旁瓣。

控制与信号流的实验条件是电脑端 Processing 图形界面加虚拟声源，经以太网同时传控制与音频数据到模块板加 FPGA，FPGA 完成输入输出、数字信号处理与路由后再经 N 路放大输出驱动 N 个扬声器。界面支持拖拽定位并以横纵坐标经开放声音控制发送，后扩展为从数字音频工作站经开放声音控制直接控制。以下框图把该链路可视化，阅读时注意以太网同时承载两类信息。

看图路径： 1. 先看左侧电脑界面中白色圆点虚拟声源与底部白色扬声器图标的相对位置；2. 再沿以太网链路箭头看控制与音频数据如何进入中间模块板加 FPGA 框；3. 最后看底部 N 路放大输出如何扇出到 N 个扬声器图标

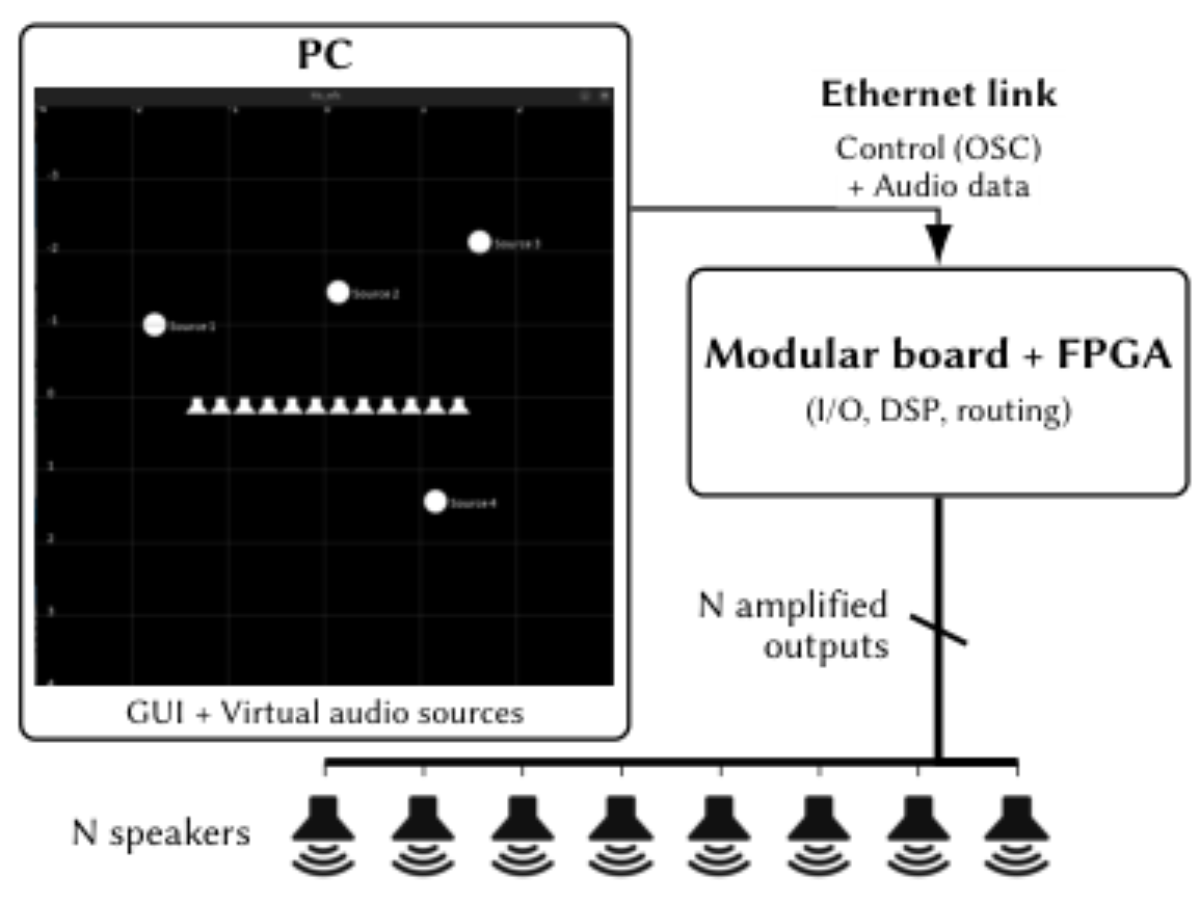

论文图 5。原论文 Figure 5：“Control and signal flow for the spatial audio sys- tem.”。

该图左侧为电脑框，内含黑色网格界面与多个白色圆形虚拟声源及底部白色扬声器图标，标注为图形界面加虚拟声源；中间箭头标注以太网链路的控制加音频数据，指向右侧模块板加 FPGA 框，框内标注输入输出、数字信号处理与路由；底部粗线标注 N 路放大输出扇出到 N 个扬声器图标。该图支持的判断是参数控制与音频流共用以太网，限制是未报告延迟抖动与丢包条件下的同步指标，不能承诺网络拥塞时仍保持采样准确。

通道与时序条件如何量化？先看可扩展性的账本

比较问题是单 FPGA 在引脚与时序两类约束下到底能带多少模块，公平条件是同一 48 千赫兹 16 比特 8 通道时分复用配置与同一缓冲器件，指标方向是时序裕量越大越好、偏斜越小越好。下表把原文连续句中的通道组织数字整理为五列，便于核对引脚上限与架构上限的区别，表中数字与单位均来自原文逐字句，裸值不擅自添加单位。

表后解释如下：主要收益是时钟共享加数据线扩展使引脚开销极小，每增一组 8 通道只需多一条数据线，32 条数据线对应 32 模块即 256 扬声器，3 组独立时钟数据并行即理论 768 通道。具体代价是 MAX98357A 只支持 8 通道时分复用而非 16 通道，限制单线复用度；未胜出项是当前仅验证 64 扬声器即 8 个模块 152 厘米，远未触及引脚上限，768 通道仍是架构支持而非实测稳定运行。不同指标的差值不能混入同一模型列，通道数与阵列长度是不同量纲，需分别核对。

时钟能级联多长？裕量与实测偏斜说明什么？

测量的问题是级联缓冲引入的累积延迟是否会让数据相对时钟失配，比较对象是零延迟理想与最坏延迟级联，条件一致处是同一位时钟频率与同一 10 纳秒建立保持要求，指标方向是容许偏斜越大越安全、实测偏斜越小越好。下表把时序预算的连续原句整理为五列，保留原文千分位与小数精度，不做四舍五入。

表后解释如下：按 48 千赫兹 16 比特 8 通道时分复用，位时钟 6.144 兆赫兹对应周期约 162.8 纳秒，减去 2 倍 10 纳秒建立保持得到约 140 纳秒裕量，用 LMK1C1102A 每级至多 2 纳秒延迟可级联 70 级，理论对应 560 扬声器。实测第一到第八模块偏斜约 13 纳秒，折合每级约 1.9 纳秒，与手册值吻合，支持板级走线延迟因对称抵消而不贡献级间偏斜的假设。具体代价是超过该极限需在数据线加硬件重定时或在 FPGA 内做可控相移，无需改现有硬件的后者尚未验证；未评测边界是长互连的衰减反射串扰仍可能要求重驱动数据线以维持逻辑电平，而引脚上限 32 模块预计先于时钟极限成为瓶颈。

时钟缓冲 × 建立保持时间： 时钟缓冲负责在每个模块本地再生位时钟和字选择时钟并向下 1 级转发，使 FPGA 只驱动第 1 级负载；建立保持时间负责规定数据在采样边沿前后必须稳定的 10 ns 窗口，二者组合的意义是用每级约 2 ns 的累积延迟去核算时序裕量，从而算出菊花链在违反时序前允许的级联级数。

以下几何重构结果说明电气架构不变而机械布局可变，阅读时注意延长线只改变互连长度而不改变选线与缓冲原理。

看图路径： 1. 在上半凹形图中观察粉色三维打印垫块如何垫在模块之间形成弧度；2. 在下半矩阵图中观察右侧四条横排模块与左侧备用模块及彩色延长线的连接关系；3. 对比两种几何下扬声器朝向与电气连接保持不变的模块化特点

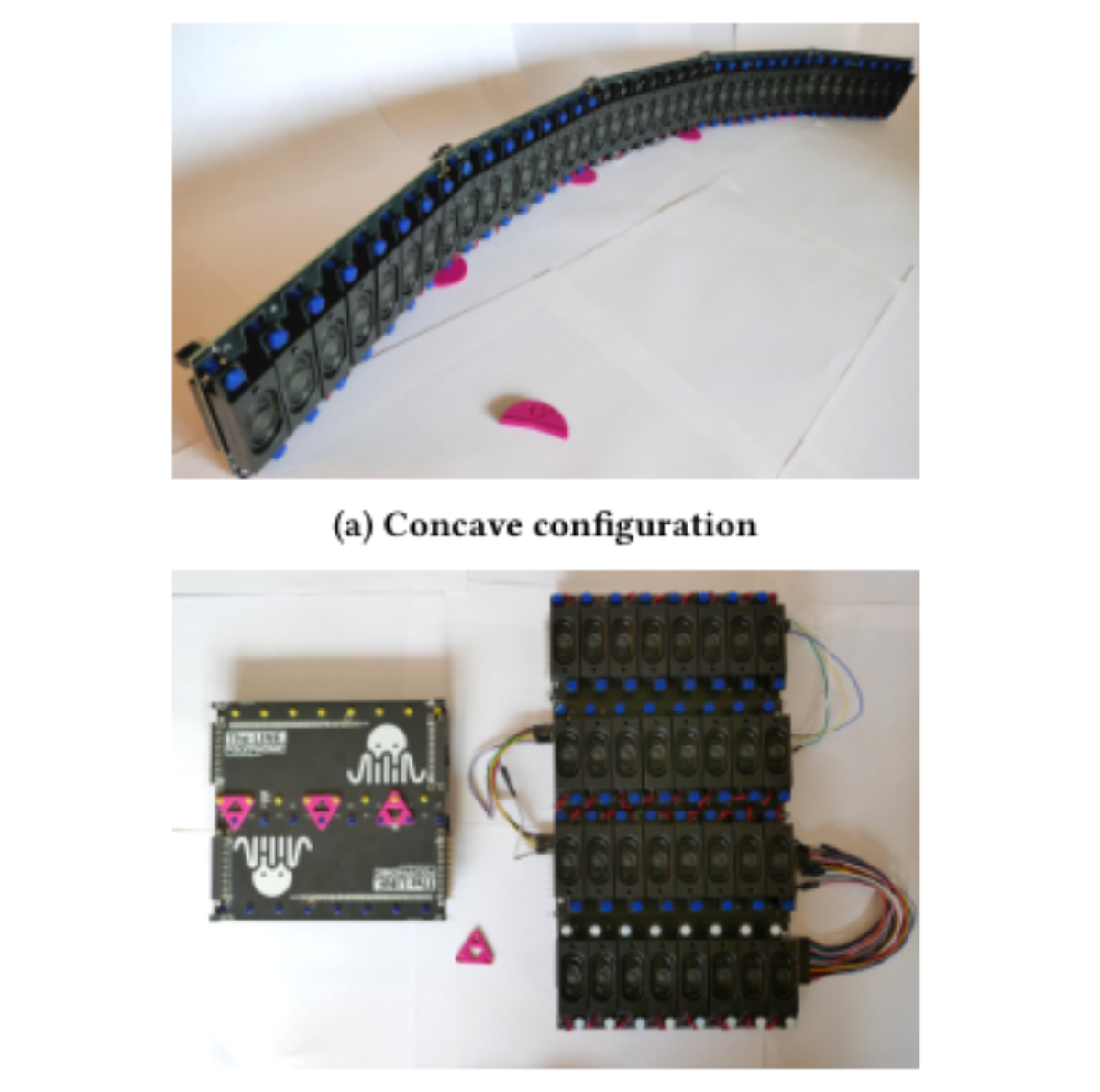

论文图 7。原论文 Figure 7：“Examples of array geometries enabled by the modular design: concave and two-dimensional matrix con- figurations.”。

上图凹形配置显示长条阵列被粉色垫块撑成弧形，扬声器仍朝同一侧，垫块决定曲率；下图 2 维矩阵显示右侧 4 条横排模块经彩色排线级联，左侧另有两块备用板与粉色三角件。该图支持的判断是模块可快速重排为凹形聚焦或 2 维矩阵以分别改善小空间听音区稳定性与实现水平垂直 2 维控制，限制是不同几何可能需要延长线或转接器，且论文未报告各几何下的声场测量对比。

密度、便携与适配性带来哪些可量化的取舍？

除核心时序结果，论文特有的细节是密度提升、便携尺寸与扬声器适配脚本。比较问题是更高密度是否换来更高无混叠频率，公平条件是同一波场合成延时建模思路，指标方向是空间奈奎斯特频率越高越好、模块体积越小越便携。下表把相关尺寸与性能句整理为五列。

表后解释如下：主要收益是间距缩小使空间奈奎斯特频率从约 2.2 千赫兹升至约 7.1 千赫兹，单模块 190 乘 90 毫米高 18 毫米不含连接器，8 模块加 FPGA 与电源可装入 27 乘 37 厘米手提箱，适合艺术展演与现场安装。具体代价是 MAX98357A 为紧凑 16 比特 3 瓦 D 类功放，牺牲保真度与动态范围，所选 ASB05708CO-LW100-R 单元体积小但厂家未提供详细声学规格，论文因此未做声学测量。

未胜出项是若用更大扬声器，制造商多层板最大 600 乘 700 毫米将使最紧凑布局的最小间距退到约 75 毫米，高声压应用还需外置功放并引入散热供电与机械集成约束。参数化脚本可按扬声器宽高与期望间距自动生成布局，因电路是重复相同功能块加平行可扩展走线，但该脚本生成质量未经独立测量验证。

哪些结论尚未验证？功率、声学与长链完整性缺什么？

论文直接报告的是 64 扬声器稳定运行、首末 8 个模块 13 纳秒偏斜、间距 24 毫米对应约 7.1 千赫兹空间奈奎斯特频率，这些是有硬件实测或明确计算支持的判断。有限解释的是 70 级 560 扬声器理论极限，它依赖每级 2 纳秒传播延迟与 140 纳秒裕量的除法，未计入长线衰减反射串扰，论文自己也指出可能仍需重驱动数据线。未验证推测是 768 通道可部署收益，它是 3 乘 256 的引脚算术上限，不是已测吞吐，不能代替可部署收益，也不能把搜索最优或事后最优值当作运行值。

缺失证据不是技术错误，但必须指出具体缺项：无扬声器频响、失真、最大声压级测量，因厂家无详细规格；无多几何声场对比测量，凹形与矩阵的优势为原理性阐述；无以太网抖动、端到端延迟与丢包下的同步指标；无功耗与热预算，3 瓦每通道乘数百通道的外推需实测电源设计。相关性不是因果，高密度与平滑波束的伴随出现不能直接证明旁瓣抑制完全来自密度，还可能与有限带宽内的测试条件有关。训练资源、推理开销、输出帧率与实际延迟在本硬件语境下应分别讨论为综合资源占用、织物吞吐、采样率与端到端延迟，论文未给出这些量的完整预算，不承诺它们得到改善。

复现先做什么？按什么顺序核对硬件与软件？

何时值得尝试：当需要数十以上同步通道做波场合成或波束转向，且能接受小功率演示级声压时，该平台比通用多通道声卡加功放更省布线与引脚。当需要高声压或高保真时，应先评估外置功放与更大单元的改板成本，而非直接复用 3 瓦集成方案。

复现的第一步是取开源仓库，按 TheLine 子目录的原理图与布局打板 8 通道模块，核对两侧 2 乘 20 连接器引脚定义、32 线总线直通与 32 选 1 焊锡跳线，单板先点亮 8 通道时分复用再级联。第二步是准备 ALINX AC7020C 模组与载板接口，确认 3 组独立时钟数据连接器可直接装于条带末端。第三步是部署 Syfala 工具链，用 Faust 写最小直通与延时增益算法，验证 I2S 时分复用接口随通道数自动扩展，再接入 Processing 界面经开放声音控制调参，最后再接 JACK 实时流协议传多通道音频。

关键超参数与信息条件是 48 千赫兹 16 比特 8 通道时分复用、位时钟 6.144 兆赫兹、建立保持各 10 纳秒、缓冲 LMK1C1102A，这些决定裕量计算。代码开源不等于系统可运行，还需确认板厂工艺、电源容量与延长线信号质量。

资源可达性按本次核对写：TheLine 硬件目录与 Syfala 主仓库当前可用，Faust 官网当前可用，树莓派计算模组文档本次返回 403 未能确认可达，引用时应写链接当前不可用而非已公开。

收束：用一句话记住该平台的适用边界

该平台把高密度扬声器阵列的难题转化为印制电路板重复、时钟逐级再生与数据线硬件选址三件事，用嵌入式 FPGA 的确定性时序换来引脚与布线的极简，用小型集成放大换来密度与便携。记住两组数字即可复述：单阵列 32 线对应 32 个模块 256 通道，三阵列并行理论 768 通道但仅验证 64 通道 152 厘米；时序上周期约 162.8 纳秒减去 20 纳秒得到约 140 纳秒裕量，除以每级 2 纳秒得到 70 级 560 扬声器的理论天花板，实测 8 级偏斜约 13 纳秒。

声学上间距 24 毫米把无混叠频率推到约 7.1 千赫兹，但 3 瓦与小单元限制声压与保真，且无声学测量。还需补的验证是长链重驱动条件、各几何声场对比与网络音频延迟抖动预算，做完这些才能从演示级走向可部署的高通道空间音频系统。
