二十只音箱包住一个甜点：在教室里装下三阶全球声场

英文题目：Studio Report: A Third-Order Periphonic Ambisonics System for Teaching and Research at FEUP and INESC TEC’s SMC Lab

会议身份：conference:icmc:2026:conference-paper-id:paper-517

✅ 来源为官方会议 PDF；表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示，未冒称作者原始 TeX。

会议来源：官方记录 · 官方 PDF

标签：#教育 #信号处理 #多通道 #空间音频信号 #空间音频渲染

评分：5.2/10 | 创新 1.0/2 | 技术严谨 1.0/1.5 | 实验充分 0.4/1.5 | 清晰度 0.7/1 | 影响力 0.8/1.5 | 开源 0.0/1.5 | 可复现 0.3/0.5 | 工程/实践 1.0/1.5

排名：后50% | 文档类型：系统技术报告

👥 作者与机构

• Jos´e Ricardo Barboza：机构信息未能从会议 PDF 纯文本可靠映射
• Gilberto Bernardes：机构信息未能从会议 PDF 纯文本可靠映射

📌 核心摘要

该报告针对教学研究实验室在有限房间与预算内实现全球面空间声再现的问题，输入为三阶高阶Ambisonics内容，输出为环绕中央听音点的二十路扬声器信号，难点在于对称空间采样、便携电脑直连兼容与低成本实施难以兼顾。方法链分三步：先比较全景声与波场合成后选定开放高阶Ambisonics路线以保证全球面表示与灵活解码，前者输出进入几何设计；再按正十二面体顶点规划四层仰角环对称布局并推导各扬声器方位角与仰角，其坐标输出进入物理实施；最后完成同轴音箱与多通道音频接口选型、分层支架机械对准，并用解码器角度增益与距离补偿修正残差并统一声压级。与固定声道制式相比，其关键机制差异在于与通道数解耦的球谐中间表示加任意阵列解码，因而同一母版可在扬声器阵列与耳机等多格式间直接迁移。原文未提供可核对的关键定量结果。结论适用边界受限于所述房间的教学演示与初步研究外推，尚未验证更高阶、更大空间或严格定位精度下的表现。原文未披露训练、推理或部署成本。

🔗 开源与复现资源

本次未形成可展示的已核验资源记录，开放状态尚未核实。 可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。

🧭 深度解读

输入是什么？为什么教室需要全球声场？

本次解读的输入是波尔图大学工程系与 INESC TEC 声音与音乐计算实验室的一份工作室报告，目标是讲清一套长期固定安装的 3 阶全球 Ambisonics 扬声器系统如何选型、如何摆位、如何校准，以及四年教学中得到了什么与没得到什么。必须保留的关键信息是 20 只轻量同轴音箱、16 通道 3 阶编码解到 20 路输出、正十二面体顶点布局与 4 个仰角环、笔记本直连与跨平台可用、机械对准加解码器角度与距离补偿加声压归一。输出是一套可核对、可复述的搭建与使用方法，而不是新编解码算法。

实验室支撑数字媒体博士与多媒体硕士的交互音乐与声音设计分支，学生在声音设计、游戏与交互装置、影视声音等任务中需要把声源放在头顶、身后与脚下并走动试听。全球表示在这里是白话的上下左右全包围，区别于只顾前方与水平的半球重放。报告把系统定位为课程首次接触空间音频的入口，也作为论文与创作项目的公共底座，因此便宜、易搬、易学与可复现被放在与音质同等重要的位置。

同类路线做了什么？为何不选它们？

同一输入、同一目标下最常被比较的是 3 条路线。第一条是杜比全景声，输入是基于对象与声床的影院工业内容，目标是在认证影厅获得稳定的商业重放，监督与运行阶段依赖授权工具链与规范摆位。第二条是波场合成，输入是大量紧密排列的音箱阵列驱动信号，目标是用物理近似重建大面积波前，运行阶段对通道数与算力要求很高。第 3 条是高阶 Ambisonics，输入是与音箱无关的球谐编码，目标是同一内容解码到任意布局，运行阶段只需重算解码矩阵。

报告的选择理由写得很具体。杜比全景声被排除的两个原因是成本显著与半球重放范式不符合实验室全球投影要求。波场合成被排除的主要原因是计算需求过高，无法满足学生自带笔记本直接接入的核心前提。实验室此前还做过获奖作品的乐器摆位、360 视频空间标注、空间音频对注意力的影响与沉浸音乐生产等研究，2021 年前都是为每个项目临时搭音箱。随着频次与规模上升，才决定做固定安装。

理解这段历史才能理解后文为何反复强调可搬动的中间环与可调的上环，而不是追求 1 次性声学完美。

任务到底要解决什么约束？

任务可以复述为在给定房间尺寸与预算下，实现最高可行的 Ambisonics 阶数，并保证各方向空间分辨率 1 致可预期。对称阵列在这里是硬要求，白话就是音箱要在球面上采样均匀，否则前方准、头顶偏，教学演示无法讲清规律。几何上预先限定为柏拉图立体，顶点即音箱点并朝向中心，这是为了用数学对称换取调试简单。预算评估后选定正十二面体，对应 20 个顶点与 20 只音箱。阶数选定为 3 阶，对应 16 个编码通道。

通道数多于 1 阶但仍可用一台笔记本与一台多通道声卡驱动，这是教学可操作性的边界。另一个隐含任务是兼容未来扩展，报告提到 24 通道声卡带独立输出与数字输入，后来加装了高保真立体声对、低音炮与耳机输出，用于同一素材在空间、空间加炮、立体声、立体声加炮之间原地对比，以及在甜点录音后立即回放检查。

方法全景：一个样本如何走完系统？

先沿一个样本走完全程。假设学生做了一个无人机从左后上方飞到右前下方的声音，制作端输出 3 阶 Ambisonics 的 16 通道文件。播放时这 16 通道进入解码器，解码器已知 20 只音箱相对甜点的方位角、仰角与距离，算出 20 路馈给信号，经距离增益与延时补偿，再经声卡输出到对应音箱。听者在中心甜点听到声像从左后上移动到右前下。表示层是 16 通道球谐编码，组件层是角度解码加距离补偿加声压归一，目标层是甜点处各方向响度一致、到达时间一致，输出层是 20 路模拟信号。

报告特别说明参考了 IKO 系统的摆位，方位角相同，仰角以甜点为基准偏移 90 度使用，得到上下各五只、中间上下各五只的四环结构。这一安排的理由是直接复用已被验证的对称划分，减少自行寻优的工作量。需要提醒初学者，阶数决定的是方向细节的上限，音箱数与对称性决定能否把该上限在房间里兑现，二者缺一不可。

组件与计算：音箱、声卡与几何如何分工？

硬件选型按技术与预算双约束推进。音箱选用流体音频 FX50，首要标准是同轴，白话就是高低音同轴使声中心重合，减小相位与时间差以帮助定位，其次要求频响够宽与重量够轻以便吊装。声卡选用 MOTU 24 AO，要求至少 20 个独立输出、USB 连接、兼容 Windows 与苹果系统，保证学生笔记本即插即用。支架按环区别对待，上环用天花板吊架带调角机构，中间环用可调高度与角度的简易支架，下环用定高定倾角的木架，兼顾稳定与省钱。

走线也分两种，上环电源与信号线固定绑扎，中下环留活线以便维护与腾挪房间。阵列最终尺寸是在算清吊架与地架占用的垂直净空后才定案，避免按数学多面体直接下料导致碰顶或挡路。

高阶 Ambisonics × 解码： 高阶 Ambisonics 负责与音箱无关的全球声场表示，把方向信息编码为 16 个通道；解码负责把这 16 通道映射到本室 20 只音箱的方位与距离上，二者搭配的理由是表示固定而布局可换，组合后新增的作用是同一工程可在不同音箱数与房间中重算增益与延时而不重做内容。

甜点 × 对称采样： 甜点指正十二面体中心附近声场重建最准的听音位置；对称采样指 20 只音箱放在顶点、在 4 个仰角环上均匀包围该点，二者搭配的理由是只有包围均匀，各方向的定位误差才一致可预期，组合后新增的作用是把校准基准统一到中心点的角度与距离测量上。

同轴音箱 × 本地定位： 同轴音箱指高低音单元声中心重合的紧凑音箱；本地定位指听者判断虚拟声源方位的能力，同轴分工是减小单元间相位与时间差，定位分工是检验这种减小是否转化为可听的方位稳定感，搭配理由是教学系统要在低成本下保住方位线索，组合意义是先接受单体频响妥协再保住空间教学可用性。

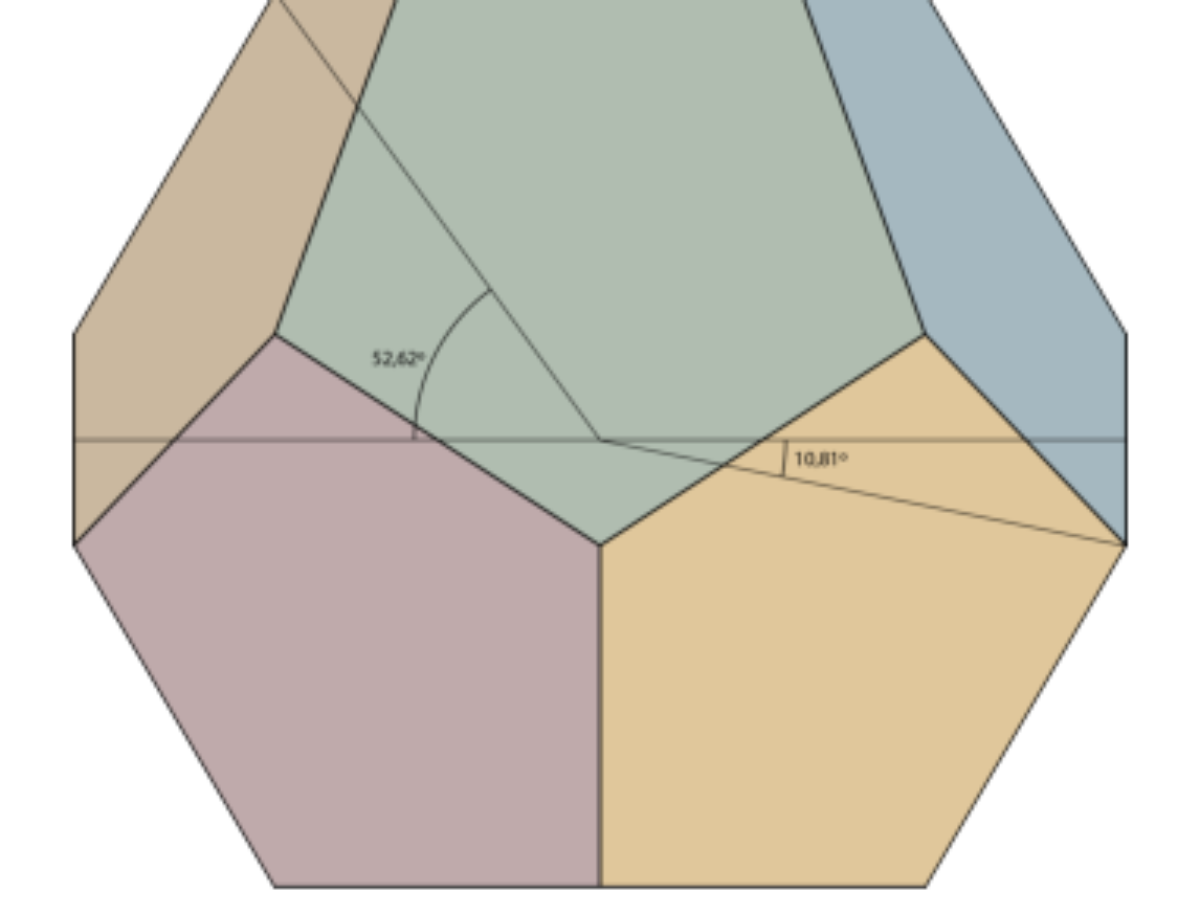

下面这段导读帮你读懂几何示意图，它把抽象的顶点坐标翻译成可施工的仰角，读图时注意横线是甜点参考面，斜线是音箱指向中心的视线，夹角数值决定支架的倾斜量。

看图路径： 1. 先找到水平横线代表的甜点参考面，再看上下两组斜线与它的夹角标注；2. 对照左右不同色块的五边形面，确认顶点即音箱安装点并朝向中心；3. 读出图中标出的 52,62 度上仰与 10,81 度近水平两处仰角数值；4. 沿中心点向四周想象四个仰角环如何形成上下对称包围

论文图 1。原论文 Figure 1：“The speaker system arrangement in a dodecahedron shape, with the speakers positioned at the vertices, creating four rings at different elevations.”。

该图显示正十二面体局部以不同色块表示五边形面，所有棱边交于顶点即音箱位置并指向中心，图中标出约 52.62 度的上层大仰角与约 10.81 度的中层小仰角，4 个环正是由这两组正负对称值构成，像素可辨的色块边界与角度弧线说明对称采样不是口号而是可测量的安装依据，后续校准正是围绕这些角度的残差展开。

坐标如何落地？四环数值怎么用？

报告给出 20 只音箱的方位角与仰角表，规律非常整齐。每环五只，方位角取 0 度、72 度、144 度、负 144 度、负 72 度，环间错开形成均匀覆盖。仰角分四档，上环约 52.62 度，上中环约 10.81 度，下中环约负 10.81 度，下环约负 52.62 度。每只音箱朝向固体中心即甜点。施工时先用激光测距仪定位置、用数字水平尺定倾角，再把中下环支架在地面做永久标记，保证搬动后能回位。

需要向研究生强调，表格里的理想值是下料目标，房间吊顶锚点与地面不平会引入偏差，报告的诚实之处在于不假装 1 次装准，而是把实测值回填到软件再补偿。下表把通道规模与硬件下限放在一起，帮助你在复现前先算清声卡路数与编码阶数是否匹配，避免买回设备才发现路数不够或算力不够。

表前问题是 3 阶内容到底需要多少路独立输出才能对称重放，公平条件是同一甜点、同一对称多面体、同一解码阶数，指标方向是通道数满足对称顶点数且留有扩展余量。

表后解释是本系统用 16 通道编码对应 20 路对称输出，声卡以 24 通道提供余量用于立体声对、低音炮与耳机，主要收益是同一工程可在空间与立体声之间原地对比，具体代价是单体保真度妥协与房间尺寸限制了更高阶所需的更多顶点，未胜出项是波场合成在大面积波前重建上的物理精度，本系统未评测该边界。

没有神经网络训练时，什么在被优化？

本研究没有训练神经网络，也就没有梯度路径、参数冻结与重置时机可报告。真实计算过程是几何施工加解码器求解加声学校准。第一步是机械对准，用激光与水平尺把位置与指向做到尽量接近理想坐标，并在地面标记支架位。第二步是数字补偿，物理调不到的残差在 IEM AllRA Decoder 中写入实测方位角与仰角重算解码矩阵，在 IEM Distance Compensator 中写入实测距离换算每路增益与延时。第三步是声压归一，在甜点用声级计把每路调到同一目标值。报告未给出解码权重优化曲线的迭代细节与房间脉冲测量，因此不能推定混响或频响已被均衡，只能说到达时间与响度基线被拉齐。

角度补偿 × 距离补偿： 角度补偿负责把激光测距与数字水平尺测到的实际方位角与仰角写入 IEM AllRA Decoder；距离补偿负责把各箱到甜点的实测距离写入 IEM Distance Compensator 并换算增益与延时，二者搭配的理由是机械安装无法做到数学理想点，组合后新增的作用是用数字层吃掉残余几何误差而不反复拆装支架。

下面这段导读帮你看懂角度补偿插件截图，重点是把现场量到的偏差如实录入而不是改图纸，读图时先看能量图再看数值表最后看计算按钮。

看图路径： 1. 先看左侧红色椭圆能量分布图上蓝色圆点代表的已录入音箱方向；2. 再看右侧面板中每只音箱的方位角与仰角数值列表；3. 确认下方 Decoder Order 与 Weights 选项以及 CALCULATE DECODER 按钮位置

论文图 3。原论文 Figure 3：“Ambisonic IEM AllRA Decoder plugin and the speakers sys- tem’s azimuth and elevation final measured angles from the center (sweet spot).”。

该截图左侧红色椭圆为能量波动显示，蓝色圆点为已录入的音箱方向，右侧列表显示每只音箱的方位与仰角实测值，下方可见解码阶数与权重选项及计算解码器按钮，像素可辨的列表与按钮说明角度补偿是可重复点击计算的操作，未报告具体权重取值时不应猜测最优权重。 下面这段导读帮你看懂距离补偿插件截图，重点是距离换增益、距离换延时的两路开关，读图时注意参考点设在中心零点。

看图路径： 1. 先看顶部 DistanceCompensator 标题与 20 通道选择框；2. 再看左侧 Gain 与 Delay 补偿开关及声速与指数参数行；3. 逐行读出下方 1 至 20 号音箱到中心的距离数值并注意多为 1.24 米至 1.29 米

论文图 4。原论文 Figure 4：“Ambisonic IEM Distance Compensator plugin and the speakers system’s final measured distances from the center (sweet spot).”。

该截图标题为距离补偿，顶部显示 20 通道，左侧开启增益与延时补偿并显示距离增益指数与声速参数，右侧参考位置为三轴零点，下方 1 至 20 号距离多在 1.24 米至 1.29 米之间，像素可辨的米数说明房间阵列半径约 1.26 米量级，微小路程差正是需要延时对齐的原因。

实验条件：校准信号与测量如何保证公平？

校准把甜点作为唯一基准。声级计选用 AZ8922，在甜点测量，计权为 C 计权、时间为慢档。每只音箱轮流播放负 20 分贝全刻度的粉红噪声，目标值是 72 分贝声压级。增益修正写在 MOTU 声卡控制软件中，保证全阵列响度均匀。这 1 流程的公平性在于激励信号相同、测量位置相同、计权与时间常数相同，差值才可解释为通道差异。报告未报告背景噪声、房间混响时间、麦克风校准证书或多次重复测量的方差，因此复现时应补记这些条件。

声压级归一 × 粉红噪声校准信号： 粉红噪声校准信号负责提供各箱一致的宽带激励；声压级归一负责在甜点把每只箱调到同一目标值，二者搭配的理由是只有激励相同，声压差才可归因于通道与距离而不归因于节目，组合意义是得到全阵列均匀的响度基线，后续空间比较才公平。

下面这段导读帮你看懂声卡控制软件截图，它是声压归一最后落子的地方，读图时把输出旋钮数量与阵列路数对应起来。

看图路径： 1. 先沿顶部 Configuration 确认采样与时钟设置区；2. 再横向扫过中部 Output Settings 一排 20 路输出旋钮；3. 注意底部 Optical 与 LTC 区域说明该界面还承担附属立体声与同步扩展

论文图 2。原论文 Figure 2：“MOTU Pro Audio Control software and the speakers system’s final gain reduction to normalize the system SPL.”。

该截图为深色 MOTU 控制界面，顶部为配置与时钟区，中部输出设置区横向排列约 20 路输出旋钮，底部可见光纤与时间码设置，像素可辨的一排旋钮说明每路增益可独立微调，配合粉红噪声与声级计读数即可把 20 路响度收敛到同一目标，截图本身不显示分贝数值，数值应以正文报告的校准电平为准。 表前问题是校准是否在同一激励与同一测点下完成，公平条件是同一声级计设置、同一噪声电平、同一目标声压，指标方向是声压偏差越小越好且不掩盖频响差异。

表后解释是该校准用同一粉红噪声电平把每路拉到 72 分贝声压级，主要收益是空间移动的响度变化可归因于内容而非通道失配，具体代价是只校准了宽带声压而未报告频响均衡与混响控制，反例是若某只音箱高频衰减，宽带归一后仍可能听感偏暗，未评测边界是离轴听众的声压一致性。

结果是什么？什么证据支持可用？

原文报告的是四年连续使用的定性结果，没有给出定位误差角度、混淆率或听音实验量表。直接报告是系统已成为课程、论文与工作室项目的核心设施，学生常在此首次接触空间音频，不少想法发展为硕士论文并延续到博士阶段。有限解释是主观空间化与声源定位被一致报告为高度有效且具沉浸感，外部化与定位 convincing，尽管单体保真度受限。需要用支持而非证明来表述，因为没有对照组数据说明同一内容在立体声或耳机下的定位分数差多少。

另一直接报告是灵活扩展已落地，同一内容可在空间、空间加炮、立体声、立体声加炮之间切换试听，并可用耳机输出监听甜点录音后立即经大阵列回放，形成快速录制评估闭环。下表把几何对称与长期可用性放在一起，帮你区分论文直接报告与待验证推测。 表前问题是在预算与房间受限下对称性与可用性是否同时成立，公平条件是同一房间、同一预算、同一教学任务，指标方向是对称采样越均匀、持续支撑项目越多越好。

表后解释是主要收益来自对称包围带来的稳定方位感，具体代价是单体档次限制了音色保真度，未胜出项是高端监听在频响与失真上的优势，本系统未用仪器指标量化该差距，未评测边界包括大离轴位置与多人同时试听时的甜点失效范围。

拿掉哪一块会怎样？报告做了什么对照？

严格意义上的消融实验在本文不存在，没有逐项关闭角度补偿、距离补偿或声压归一并报告定位误差变化。只能按证据讲已验证的对照。一是路线对照，杜比全景声因成本与半球范式出局，波场合成因算力与笔记本直连出局，Ambisonics 因全球表示、任意布局解码、开源与低成本入选。二是安装对照，上环固定绑扎保证头顶基准稳定，中下环留活线与地面标记保证可搬可回，这是用工作流对照替代声学消融。

三是试听对照，同一内容可在空间与立体声之间原地切换，学生可直接感知包围感差异，但报告未给出盲听分数。复现者若想补消融，应固定同一节目与同一甜点，分别关闭距离延时、关闭增益归一、改用非对称摆位，记录定位混淆与外部化评分，并报告房间噪声与座位偏移，否则差值无法归因。

边界在哪里？哪些量没有被测量？

缺失证据不是技术错误，但必须点名。未测量的是定位误差角度、频率相关的定位偏差、离轴衰减曲线、房间混响时间、系统延时与 CPU 占用、长期漂移的重复测量方差。相关性不等于因果，学生选题增多可能与课程推广有关，不能直接证明是该阵列的声学优势导致。总体趋势不等于每组都成立，甜点处有效不代表门口或角落同样有效。训练资源与推理开销在此不适用，但部署成本适用，木架与简易支架省钱但刚性与阻尼有限，大声压下可能引入振动。

输出帧率与实际延迟未报告，现场交互装置若对口型或动作敏感，需另测往返延时。另一个边界是内容制作工具链，报告提到开源 Ambisonics 工具的集成笔记可加速上手，但未公开仓库链接与版本，本次资源状态也显示没有可验证的开源代码绑定，因此不能写代码已公开，只能写随文分享了坐标与集成说明。

复现先做什么？按什么顺序动手？

复现顺序建议按学习依赖推进。先量房间净空，扣除吊架与地架占用后再定多面体半径，保证上下环不碰顶、下环不挡门。第二步按四环方位角与仰角下料，上环做可调倾角吊架，中环做可调高低支架，下环做定高木架，所有音箱指向预设中心。第三步布线，上环绑扎固定，中下环留活线并在地面标记支架位。第四步机械粗调，用激光测距与数字水平尺记录每箱实测角度与距离。

第五步数字细调，把实测角度写入解码器插件重算矩阵，把实测距离写入距离补偿插件对齐增益与延时。第六步声压归一，在甜点用 C 计权慢档测每箱播放的负 20 分贝全刻度粉红噪声，把目标收敛到 72 分贝声压级并在声卡软件保存预设。第七步做原地对比，接入立体声对、低音炮与耳机，同一节目在不同格式间切换检查电平一致。关键超参数与信息条件是 3 阶 16 通道、20 路对称输出、24 通道声卡余量、四环对称坐标、甜点单点基准。

若房间更小，应优先缩小半径而非打乱对称，若预算更紧，应保住同轴与路数而非加高单只音箱档次。

何时值得尝试？一句话收束

当你的任务是让一群学生用自己的笔记本在同一房间反复试听头顶与身后的声像，并把作业直接发展为论文时，这套以对称换稳定、以软件吃掉施工误差、以声压归一换可比性的方案值得尝试。当你的任务是大厅级多人覆盖、影视工业交付或高端音色母带时，它不是对症方案，应回到波场合成、杜比规范厅或高保真监听路线。

常见误解是把音箱贵等同于定位准，本文的特有反例是轻量同轴加均匀包围在甜点仍可获得可用的外部化与定位，代价是频响与失真上限不高。另一个误解是把无训练等同于即插即用，实际仍需机械测量与插件回填，否则对称设计无法兑现。收束是该系统在预算与空间约束下平衡了教学可用性、研究能力与操作灵活度，并留下向更高阶与混合重放升级的路径，复现者补上定位误差量化与离轴边界测量后，即可形成完整的教学实验闭环。
