Ambisonic Decoder Equalization in Reverberant Environments via Closed-Hull Crosstalk Inversion

英文题目：Ambisonic Decoder Equalization in Reverberant Environments via Closed-Hull Crosstalk Inversion

会议身份：conference:dafx:2026:conference-paper-id:DAFx26_paper_15

✅ 来源为官方会议 PDF；表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示，未冒称作者原始 TeX。

会议来源：官方记录 · 官方 PDF

标签：#信号处理 #空间音频信号 #去混响 #空间音频渲染

评分：5.6/10 | 创新 1.2/2 | 技术严谨 1.0/1.5 | 实验充分 0.8/1.5 | 清晰度 0.7/1 | 影响力 0.8/1.5 | 开源 0.0/1.5 | 可复现 0.3/0.5 | 工程/实践 0.8/1.5

排名：前50% | 文档类型：方法研究

👥 作者与机构

Alex Tung：机构信息未能从会议 PDF 纯文本可靠映射
Mark Rau：机构信息未能从会议 PDF 纯文本可靠映射

📌 核心摘要

任务输入为Ambisonics信号向量，输出为26通道扬声器信号，难点在于听音室混响会污染高阶Ambisonics解码后的空间线索，需在混响房间内重建无混响球面包络声压。方法先用常规解码矩阵将信号渲染到25点球面控制点得到中间信号，再将房间脉冲响应经1ms至4ms交叉渐隐与2000Hz低通预处理后按频率做Tikhonov正则化左伪逆求解串扰逆矩阵，最后经矩阵卷积将中间信号映射为扬声器信号。求解时以最大行范数二分搜索选正则系数，并要求控制点球面边界包含于扬声器闭合边界且听音区无挡板，以满足Kirchhoff-Helmholtz外源条件。与仅用共位点约束混响的已有串扰逆方法不同，该方法以外层扬声器到内层控制点的径向单调空间变换保留完整球面声压分布，具有全周向补偿意义。在仿真房间评测条件下，现解码器单源条件的能量提升指标为约10 dB，高于相干双源条件的能量提升指标约6 dB。结论适用边界受限于单仿真房间、固定阵形与客观能量分析，房间失配、头部转动与主观定位等尚未验证。原文未披露训练、推理或部署成本。

🔗 开源与复现资源

本次未形成可展示的已核验资源记录，开放状态尚未核实。可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。

🧭 深度解读

输入是什么，输出是什么，为什么混响让解码变难？

本文的输入是一个随时间变化的高阶 Ambisonics 信号 a(n)，可以理解为用一组球谐系数描述的声场剧本，输出是送给房间里多个扬声器的馈给信号 y(n)，目标是让听音区内的人听到的声压分布尽量像剧本里规定的方向和扩散感。白话说，编码端只管声场长什么样，解码端要管用现有喇叭把它摆出来。

难点在于房间不是消声室。从喇叭到耳朵之间有一组房间脉冲响应，英文为 room impulse responses，缩写为 RIR，直达声之后拖着早期反射和晚期混响尾。常规解码只按自由场几何把系数映射到扬声器角度，混响能量会在频谱上把各通道抹平，方向峰被抬高的混响底噪淹没。初学者容易误以为加大阶数或加密扬声器就能解决，但只要正向房间传递还在，解码增益不变就无法抵消房间引入的交叉耦合。

因此作者把任务定义为已知房间条件下的渲染补偿：在给定扬声器位置 rs 和包围听音区的控制点 rc 以及它们之间的 RIR 矩阵 H 时，构造一个补偿环节 C，使得经过房间后的效果接近没有混响的边界声压。必须保留的信息是控制点取在闭合球面上、补偿在常规解码之后级联、评估用另一套更密的评价点以检验过拟合。本文的输出是 1 篇可复述的方法解读，先讲路线选择，再走完样本级流程、预处理、求逆、几何、仿真条件与结果边界。

已有路线如何处理房间，本文与它们有何不同？

第一条路线是高阶 Ambisonics 本身的几何与器件补偿，包括麦克风编码补偿、扬声器解码补偿、虚拟扬声器与稀疏子集解码，以及径向扩展与参数化分解。这类工作解决的是换能器不在理想球面或数量不足带来的空间扭曲，不直接对房间混响建模。本文继承了其中常规解码矩阵 D 的思想，但把房间补偿单独做成后级矩阵，而不是改写 D 本身。

第二条路线是串扰对消与多点逆滤波，英文为 crosstalk cancellation，缩写为 CTC，以及多输入多输出逆定理，英文为 multiple-input/output inverse theorem，缩写为 MINT。它们都在频域对源到接收的交叉传递矩阵求逆，曾用于基于头相关传递函数的双耳重放、波束形成与个人声区。用于房间时就是对 RIR 求逆，并有针对稀疏传感器高频重建误差和鲁棒正则的改进。本文属于这一脉络，但控制点不是同位点也不是人头两点，而是在听音区边界上按球面采样的闭合包络，这使得正向系统是从外层扬声器到内层控制点的径向单调变换，更贴合声场重放的内外分区。

第三条路线是专门给 Ambisonics 解码做房间均衡的尝试。原文提到一种需要把声源分解为直达与混响分量做感知补偿的方法，以及两项把串扰去混响用于 Ambisonics 但只用同位点限制反演的工作。本文的不同在于用闭合包络提供适定约束，既补偿混响又保留全向声场的完整性。学习时不要把类别差异当成同条件胜负：同位点方法约束的是谱染色，本文约束的是边界声压分布，目标量不同。

要解决的具体问题与必须满足的信息条件是什么？

具体问题可以写成一个线性映射。记第 k 个频点的房间矩阵为 Hk，大小为控制点数 Nc 乘扬声器数 Ns，扬声器向量为 xk，控制点期望向量为 yk，则有 yk 等于 Hk 乘 xk。常规解码相当于不看 Hk 直接给出 y0，而本文希望找到扬声器数乘控制点数的补偿矩阵 Ck，使得 Hk 乘 Ck 接近单位映射，从而在控制边界上复现期望声压。

信息条件很关键。求逆需要已知或仿真得到的 RIR 矩阵 H，扬声器与控制点的 3 维坐标，以及预处理与正则参数。控制点必须包围听音区且密度足以支撑所关心的波长，扬声器在包络之外。若房间未知、RIR 随温湿度与家具大幅漂移，或控制点只在单点测量，则该逆解不再成立。初学者常问能否盲估计房间后直接用，原文没有给出盲估计分支，所有评估都基于已知仿真房间，这一点必须保留。

举例说明依赖关系。假设有一个放在正前方的脉冲声源，常规路径是把 Ambisonics 系数直接映射到 26 个扬声器再经过房间混响，到达评价点时各方向能量趋于平均；本文路径是先映射到 25 个球面控制点的中间信号，再经过 C 预加重使得经过房间后正前方评价点凸起。这是一个教学例子，用于理解两条路径的差别，不代表实测数值。

整体链路如何组织，先走完一个样本的旅程

先沿一个样本走完全程。输入 a(n) 进入常规解码 D(rc)，得到中间信号 yc(n)，它的通道数等于控制点数，可以理解为理想房间下应该出现在球面上的声压。接着 yc(n) 与补偿滤波器矩阵 C 做矩阵卷积，得到扬声器信号 y(n)，通道数等于扬声器数。最后 y(n) 经过真实房间 H 到达评价声压 p(n)。对照分支是常规解码 D(rs) 直接得到 y0(n) 再经过同一房间得到 p0(n)，两条分支共用评价 RIR 矩阵 HE，保证比较公平。

下段是本文方法总览图的前导读，帮你把文字链路与框图对应起来，重点看分支汇合与离线依赖，读图时注意实线为信号流、虚线为离线设计流。

看图路径： 1. 沿上支路从 a[n] 经 D(rc) 到 yc[n] 再经 C 到 y[n] 最后经 H 到 p[n] 走一遍主路径；2. 确认虚线支路从 H 经预处理到串扰求逆再回到 C，说明 C 离线依赖房间测量；3. 对比下支路直接用 D(rs) 到 y0[n] 再经 H 到 p0[n]，记住这是后文所有对比的对照条件

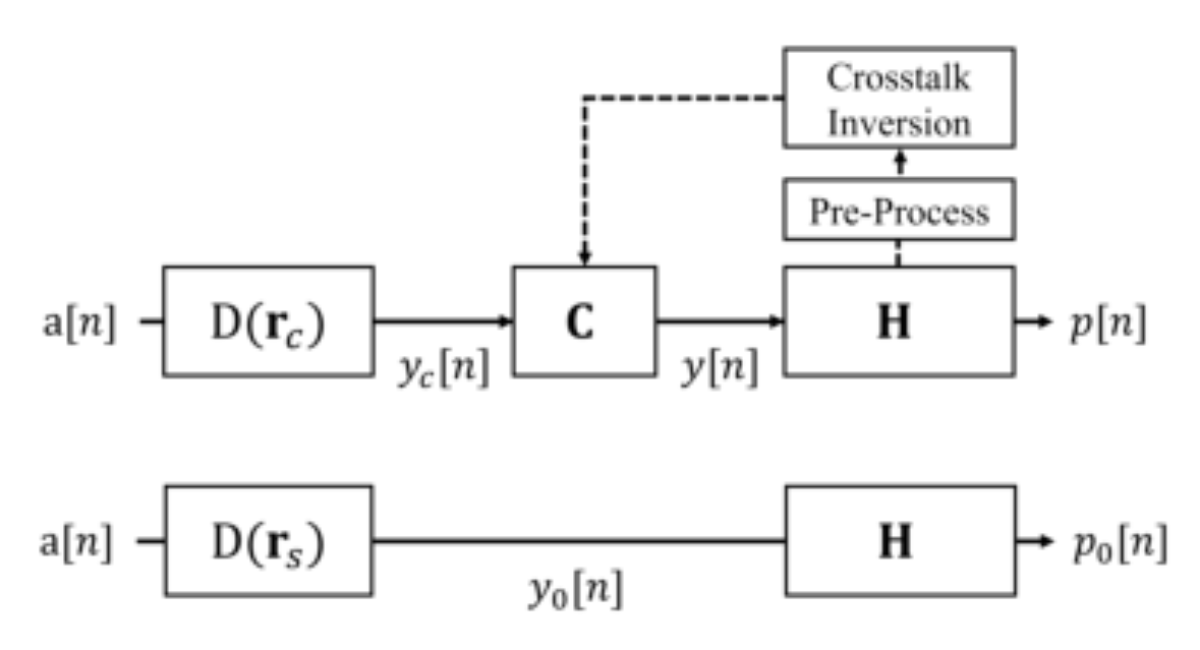

论文图 2。原论文 Figure 2：“Processing flow for decoding and evaluation sig- nals y(n), p(n) using present decoder (top) and similar signals y0(n), p0(n) using conventional decoder (bottom).”。

上图左侧上支路展示了本方法的 3 段式结构，右侧 H 框代表房间，下支路为常规解码对照。从像素可见，上支路从 a[n] 经 D(rc) 得到 yc[n]，再经 C 得到 y[n]，最后经 H 得到 p[n]，而 C 的上方有两个小框分别标注预处理与串扰求逆，并用虚线箭头指回 C，说明 C 不是在线自适应而是由 H 离线算出。下支路从 a[n] 经 D(rs) 得到 y0[n] 再经 H 得到 p0[n]，没有补偿环节。这种画法把待验证的补偿效果隔离为 C 的有无，后文所有频谱与时空图都是在这两条链路上用同一 HE 评价得到的，因此差异可以直接归因于 C。

信号模型与几何：矩阵从哪里来，闭合包络起什么作用？

信号模型从时域 RIR 集合 h 出发。h 包含 Nc 乘 Ns 条长度为 N 的脉冲响应，每条记为 hi,j(n)，表示第 j 个扬声器到第 i 个控制点的响应。对每条做离散傅里叶变换得到频域矩阵集合 H，每个频点 Hk 都是 Nc 行 Ns 列的复矩阵。公式层面的含义是每个频点独立做 1 次线性映射，这为后文逐频点求逆奠定基础。原文未给出展示公式的原始 TeX 绑定，因此这里只用文字复述映射关系而不另写公式编号。

高阶 Ambisonics × 常规解码矩阵： 高阶 Ambisonics 负责把声场表示为包络面上的球谐系数，解决内容与重放无关的表示问题；常规解码矩阵负责把这些系数映射到具体扬声器或控制点位置，解决几何落地问题。二者搭配的理由是表示与渲染分离，本文又在常规解码之后再串联补偿矩阵，因此保留了原有全向声场解码特性而只修正房间引入的部分。

几何分布是适定性的来源。多通道房间里扬声器沿墙面分布，可看作对封闭边界 Bs 的离散化；控制点包围听音区，可看作对内封闭边界 Bc 的离散化。当控制点足够密且 Bc 包含于 Bs 之内时，从扬声器到控制点的传播满足源在区外的条件，原文将其与基尔霍夫-亥姆霍兹积分方程的外源约束类比。直观理解是外面的源要在闭合面上复现规定的声压，数学上有唯一性依据。与同位点方法相比，这里的正向系统包含从外到内的空间变换，不仅是混响谱的差异，因此逆解能同时处理路径差与混响。

串扰矩阵求逆 × 房间脉冲响应： 房间脉冲响应负责给出每个扬声器到每个控制点的正向传递，包含直达与混响；串扰矩阵求逆负责求出从期望控制点声压反推扬声器馈给的逆映射，解决已知传递下的预补偿问题。二者搭配的原因是只有先测准正向房间矩阵，才能在频域逐点求逆，新增作用是把房间混响从后验均衡变为渲染前的预校正。

闭合包络 × 控制点： 控制点负责在听音区周围提供离散观测，解决逆问题需要约束位置的问题；闭合包络负责把这些点组织成包围听音区的球面边界，解决适定性与内外分区问题。搭配理由是扬声器在外、听音区在内时满足类基尔霍夫-亥姆霍兹外源约束，新增作用是让求逆保持边界声压而抑制混响，而不是只在同位点做谱均衡。

解码器构造把上述两步串起来。中间信号由 yc(n) 等于 D(rc) 乘 a(n) 得到，最终扬声器信号由 y(n) 等于 C 与 yc(n) 的矩阵卷积得到，其中每个输出通道是 C 的一行滤波器与 yc 各通道卷积之和。评估时再与评价矩阵 HE 做矩阵卷积得到 p(n)。实现上 C 是频域逐点求逆后再变回时域滤波器组，滤波器长度与离散傅里叶点数 N 相关，原文没有报告具体 N 与采样率，复现时需要按所用 RIR 库补齐这一缺项。

预处理与正则求逆：如何压住高频振铃与增益爆炸？

预处理解决的是高频反演的前后振铃。矩阵在稀疏几何与短波长下往往病态，高频逆解会在时域产生大幅预回声。做法是对每条 RIR 做时域交叉淡化：在 1 毫秒之前保留原始 RIR，在 1 到 4 毫秒内用互补窗把原始 RIR 与低通滤波后的 RIR 混合，在 4 毫秒之后完全采用低通版本。低通滤波器的通带为 2000 赫兹、阻带为 4000 赫兹，通带增益容限 3 分贝、阻带衰减 60 分贝。这样保留了主脉冲的直达结构，又衰减了高频混响能量。额外还有一个 200 赫兹拐角的高通滤波用于抑制长波长伪影，处理对象是求得的逆系统 C。

求逆采用 Tikhonov 正则左伪逆，形式为共轭转置乘自身加正则量乘单位矩阵后再求逆，最后右乘共轭转置。该解析解同时最小化重构误差范数与解范数。仅用固定正则量不够，因为不同频点病态程度不同，作者引入最大行范数准则，记为 epsilon，取 Ck 乘其共轭转置的最大值开方，物理含义是该频点最吃增益的扬声器通道的放大倍数。设定上限 epsilon_g 为 0 分贝，对每个频点用二分搜索找满足上限的最大正则量，再按十二分之 1 倍频程平滑得到最终正则向量。算法 1 给出了二分上下界与停止阈值的具体流程。

Tikhonov 正则伪逆 × 最大行范数增益约束： Tikhonov 正则伪逆负责在矩阵不满秩或病态时给出最小误差与最小解范数的折中解，解决高频与稀疏几何下求逆爆炸问题；最大行范数增益约束负责限制每个频点解矩阵的最大扬声器增益不超过预设阈值，解决可听振铃与功放过载问题。二者搭配是先用解析式求逆再用二分搜索调正则量，新增作用是逐频自适应地压住增益。

初学者要区分两个滤波环节的分工。RIR 预处理是在求逆前降低问题的病态程度，属于数据端整形；Tikhonov 加增益约束是在求逆时限制解的幅度，属于求解端正则。两者都保留了低频直达而压制了不可靠的高频细节，这是后文 500 赫兹到 4 千赫兹有效而频带外回落的原因之一。

没有神经网络训练时，真正的计算与搜索过程是什么？

本研究没有训练神经网络，也就没有梯度下降、训练集划分、反向传播路径与参数冻结更新的概念。必须明确说明未训练的是声场表示网络或解码网络，实际计算是基于仿真 RIR 的确定性信号处理链：房间仿真生成 RIR、低通与高通滤波整形、逐频点矩阵求逆、二分搜索正则量、倍频程平滑、时域滤波器组装与矩阵卷积渲染。

真实的迭代只出现在正则量搜索。对每个频点 k，先设下界为 1 乘 10 的负 12 次方、上界为 20，取中点计算伪逆与增益准则，若增益超过 0 分贝则抬高下界，否则降低上界，直到上下界之差小于 1 乘 10 的负 14 次方为止。这个过程不更新任何可学习权重，只是为每个频点选一个标量正则系数。不能把无训练等同于系统输出确定：房间仿真中的随机反射、评价点位置与源位置都会改变输出，固定正则参数只保证给定 H 下 C 可重算，不保证换房间仍有效。

另一处计算是评价用的矩阵卷积。系统矩阵 M 由原始 RIR 矩阵 H 与解 C 做矩阵卷积得到，用于看同通道与串扰通道的传递；评价声压 p 由评价矩阵 HE 与扬声器信号做矩阵卷积得到。原文未报告求逆与卷积的硬件耗时、内存占用与实时率，因此不能承诺低延迟或低成本，复现时应单独计时并报告频点数与滤波器长度。

仿真房间、阵列与评价网格如何搭建？

评价在仿真混响环境中进行。扬声器数为 26，分布在上半部椭球面上；控制点数为 25，规则分布在半径 1 米的球面上。房间为 3.9 乘 3.6 乘 3.0 米的矩形鞋盒模型，镜面反射用镜像源法、随机反射用射线追踪法混合仿真，所有墙面宽带吸声系数为 0.35。测试信号包括放在标准正前方零度方位零度俯仰的脉冲、放在正左方 90 度方位的脉冲，以及用于检验扩散场的截断噪声。常规解码作为唯一对照，与本方法共用同一评价 RIR 矩阵。

下段先看阵列几何图，确认外扬声器内控制点的空间关系，这是理解闭合包络适定性的直观依据，读图时注意颜色图例与坐标单位。

看图路径： 1. 在左三维图中区分蓝色扬声器点包围外层与红色控制点落在中央球面；2. 在右俯视图中核对扬声器沿矩形边界分布而控制点集中在中部圆形区域；3. 结合坐标轴读出房间米级尺度，确认外扬声器内控制点的几何关系

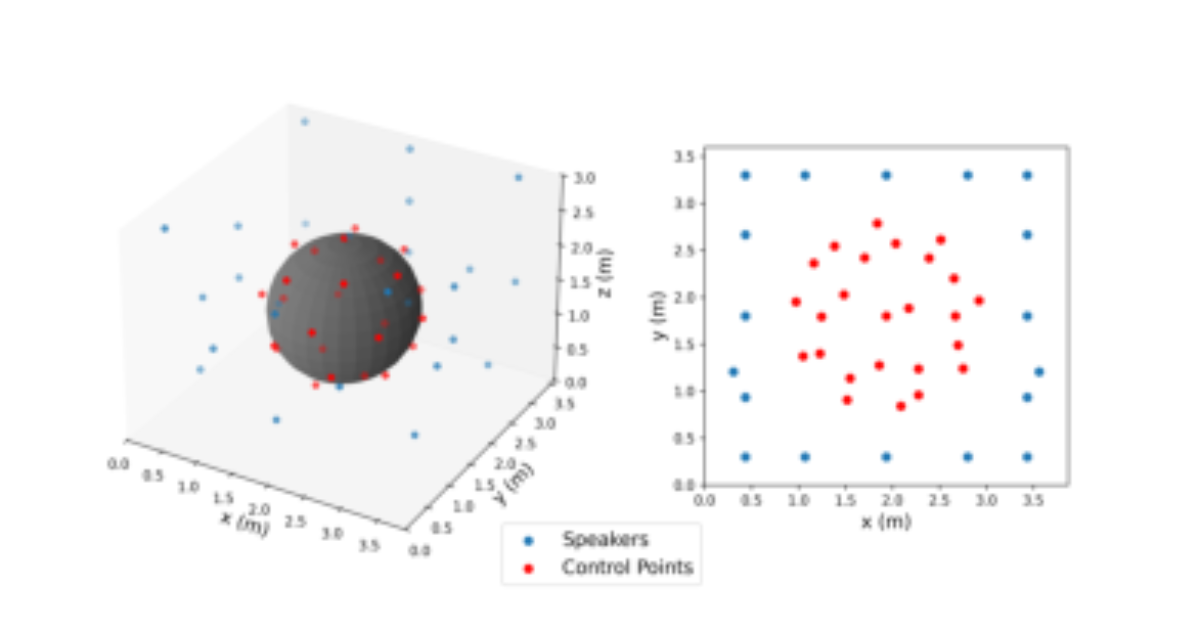

论文图 3。原论文 Figure 3：“Loudspeaker and control point arrays, orthographic view (left) and top-down view (right).”。

从像素可见，左 3 维图中蓝色点为扬声器，红色点为控制点，红色点落在中央灰色球面上，蓝色点分散在外围矩形房间边界附近；右俯视图横轴为 x 米、纵轴为 y 米，蓝色点沿四周呈矩形环，红色点集中在中部，尺度与 3 米量级房间一致。这种布局满足文中外边界 Bs 包围内边界 Bc 的设定，也解释了为何正向矩阵具有从外到内的径向结构。需要提醒的是 3 维散点存在遮挡，左视图中个别蓝点落在球面上可能是投影重叠，不能误读为扬声器在听音区内部。

评价网格采用 45 乘 30 的等角网格，方位步进 8 度、俯仰步进 6 度，用于在控制边界上密集采样声场。能量按 0 到 2000 毫秒总衰减、0 到 10 毫秒直达、10 到 50 毫秒与 50 到 80 毫秒早期反射、80 到 2000 毫秒晚期混响分窗积分，分别对应直混比与清晰度量的常用区间。参数方面，低通通带 2000 赫兹、阻带 4000 赫兹，淡入 1 毫秒、淡出 4 毫秒，逆系统再经 200 赫兹高通，增益上限 0 分贝。

条件	指标	基线	本方法	比较对象
26 扬声器上半椭球阵列	扬声器数量 Ns	26	26	同一阵列
半径 1 米球面控制点	控制点数量 Nc	25	25	同一球面
3.9 乘 3.6 乘 3.0 米鞋盒房	吸声系数 α	0.35	0.35	同一房间
45 乘 30 等角评价网格	方位步进与俯仰步进	8 度与 6 度	8 度与 6 度	同一评价矩阵

上表提出的问题是仿真比较是否公平，公平条件是两条解码分支共用房间、阵列与评价网格，指标方向是只看补偿环节有无带来的差异。表后解释是这种共用评价矩阵的设计支持把频谱凸起与时空聚焦归因于 C，但代价是房间完全已知且吸声均匀，换到真实房间或家具变化时结论是否成立仍待验证。未胜出的边界是频带外的串扰抑制，低频与极高频仍由常规解码主导。

主结果：方向性在哪些频段变好，扩散场是否被破坏？

系统矩阵 M 的按列压缩图显示，对角元代表同扬声器通道的传递，非对角元代表串扰。在 500 赫兹到 4 千赫兹之间，同通道比其他通道高出 10 分贝，说明经过 C 后扬声器直达性得到保持；在此范围之外，同通道回落到串扰簇中，说明补偿的有效带宽有限。原文还把对角元对应到控制点最近位置，便于把矩阵域的增益与空间方向联系起来。

下段先看系统矩阵图的导读，重点是区分粗细线与频带，读图时不要把低频滚降误读为方法失效，那部分包含高通与房间本身的影响。

看图路径： 1. 先看每小格横轴为频率纵轴为幅度，粗线为对角元 Mi,i 其余细线为串扰；2. 比较 500 Hz 到 4 kHz 段粗线是否系统性高于细线簇约 10 dB；3. 注意低频与极高频段粗线回落到细线簇中，标记该方法有效的频带边界

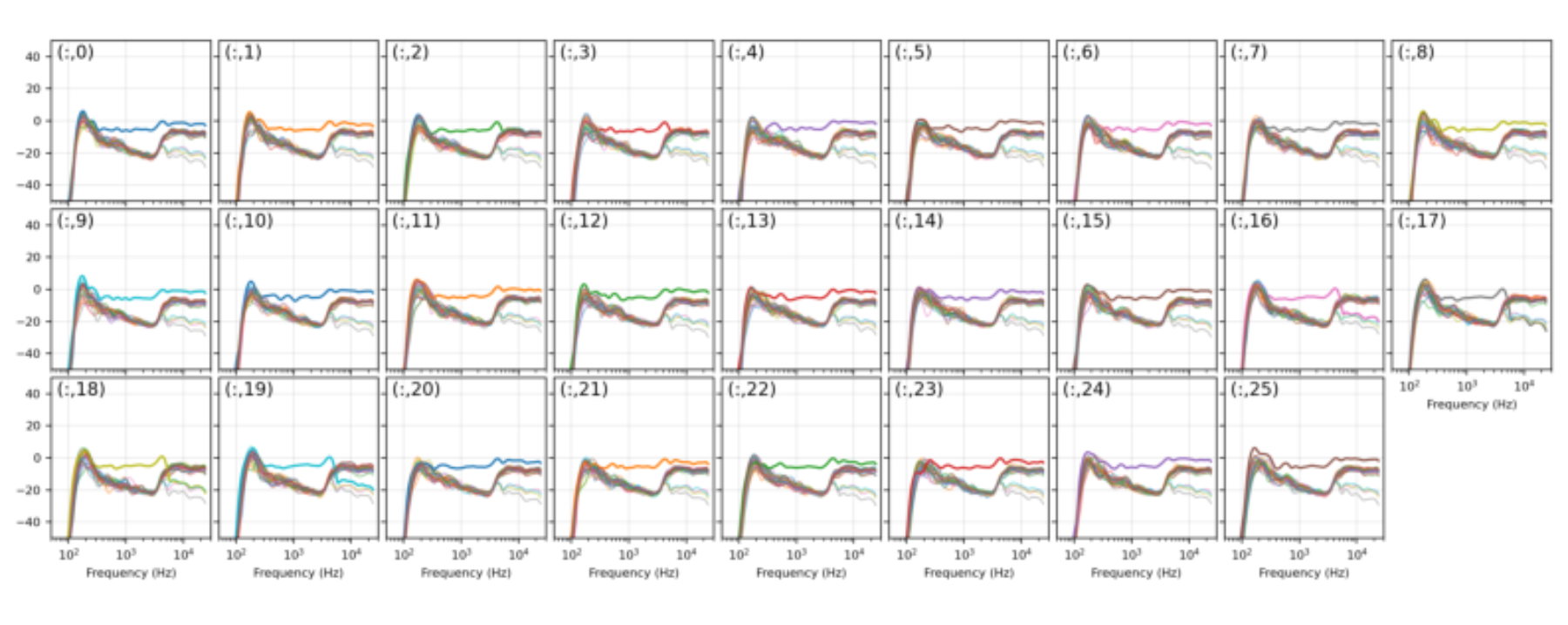

论文图 6。原论文 Figure 6：“System matrix TF M (17), condensed by column. Bold plots denote diagonal elements of the matrix TF.”。

从像素可见，该图为 3 行 9 列共 26 个子格，每个子格横轴为 100 到 20000 赫兹的对数频率、纵轴为幅度，粗线始终在中频段浮于细线簇之上而在两端汇入簇中。这种跨通道的一致性支持补偿没有只拟合个别扬声器，但也显示高频预处理与正则压制了带外增益。若只看单格容易以偏概全，应整体比较 26 列的分离带宽是否都落在 500 赫兹到 4 千赫兹附近。

控制边界上的频谱对比显示，单脉冲在正前方、相干双脉冲在正负 30 度附近，本方法在 2 千赫兹到 8 千赫兹让最接近声源的控制点高出约 10 分贝与 6 分贝，而常规解码的各点曲线趋于平均、没有凸起。作者指出单双源凸起差异可能与标称源位置和最近控制点位置偏差有关，这是一种有限解释而非因果证明。

下段是边界频谱图的前导读，帮你把粗线标签与声源方向对应起来，注意左右列为两种解码、上下行为单源与双源。

看图路径： 1. 对比左列本方法与右列常规解码在同一频率轴下的曲线簇形态；2. 在上行单声源图中找到绿色 FC 粗线在 2 kHz 到 8 kHz 是否凸起于其他细线；3. 在下行相干双源图中比较 FL 与 FR 两条粗线与背景簇的分离程度

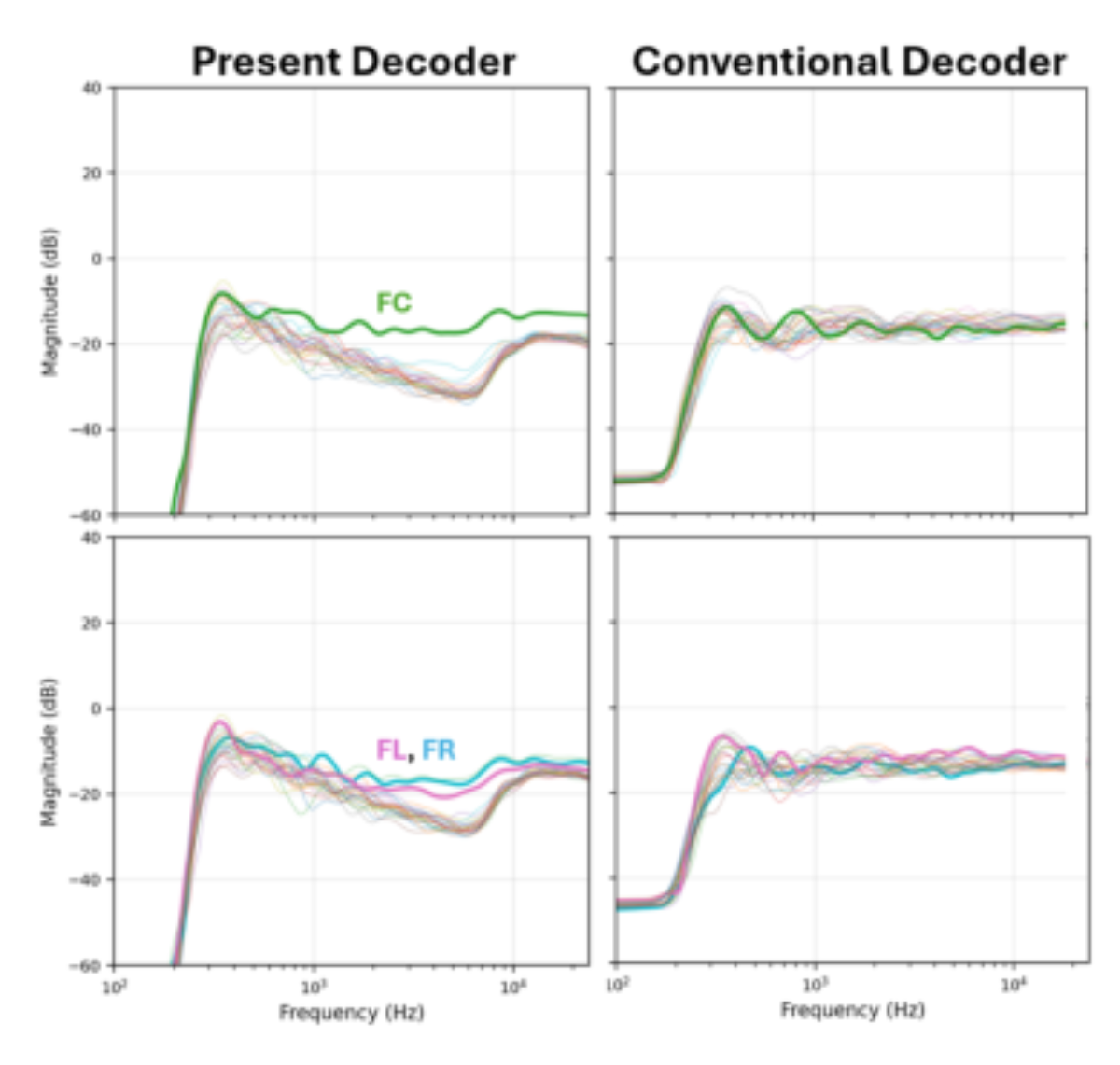

论文图 7。原论文 Figure 7：“Present decoder and original decoder evaluated around control boundary Bc for a single impulse at (0◦, 0◦) (top), coherent impulses at (±30◦, 0◦) (bottom).”。

从像素可见，左列本方法的细线簇在中高频明显下沉而绿色 FC 与品红 FL 蓝色 FR 粗线保持在上，右列常规解码的粗细线则缠绕在一起。这种左右差异支持本方法在评价点上保留了方向峰，而常规解码被混响抹平。需要核对纵轴为幅度分贝、横轴为频率赫兹，凸起方向向上为能量更高，不能把曲线向下直接读成性能变差，右列的平坦恰恰是混响混合的表现。像素无法精确读出每条细线的数值，因此只引用原文报告的 10 分贝与 6 分贝差值。

时空分布进一步检验过拟合。零度与 90 度脉冲经评价 RIR 后的分窗能量显示，本方法在直达窗能量集中于声源方向，晚期混响更各向同性，说明 prominent 反射被抑制而没有在控制点上造出虚假亮点。截断扩散场的结果显示，0 到 10 毫秒窗本方法累积能量更高，其余窗口 2 种方法在总量与分布上相近，总衰减 0 到 2000 毫秒能量相似，可解读为早期反射感知被缓解而晚期总量得以保持。

条件	指标	基线	本方法	比较对象
正前方单脉冲	2 千赫兹到 8 千赫兹方向凸起	无凸起	高 10 分贝	常规解码
正负 30 度相干双脉冲	2 千赫兹到 8 千赫兹方向凸起	无凸起	高 6 分贝	常规解码
截断扩散场	0 到 10 毫秒累积能量	更低	更高	常规解码
截断扩散场	0 到 2000 毫秒总能量	相近	相近	常规解码

上表围绕方向峰是否出现、扩散场总量是否守恒两个问题组织，公平条件是共用评价矩阵与分窗积分，指标方向是方向窗越高越好、扩散场总量越接近越好。表后解释是主要收益为方向性与早期反射缓解，主要代价是有效带宽受限与依赖已知房间；未胜出项是频带外串扰与晚期混响分布，后者两种方法相近，不能声称晚期混响被消除。

哪些处理不可少，换掉会发生什么？

原文没有以表格形式给出消融，但从机制上可以分离 3 个环节的作用。RIR 高频预处理负责降低病态，若去掉则高频逆解增益过大，时域易出现前后振铃；Tikhonov 加增益约束负责逐频限幅，若去掉或固定正则量，则部分频点扬声器增益超过 0 分贝上限；闭合包络采样负责提供适定约束，若退化为同位点，则逆解只校正谱染色而无法保持边界声压分布。以上是按原文机理的分析，不是原文报告的对照实验，因此用可能与待验证表述，不能写成拿掉后必然怎样。

另一个可比维度是单源与双源。单源凸起 10 分贝而双源凸起 6 分贝，说明相干多源时方向分离难度更大，这与最近控制点偏离标称 30 度位置有关。评价网格比控制点密得多，本方法仍能在评价点上显示方向峰，这支持没有严重过拟合到 25 个控制点。但原文未测试控制点稀疏一半、扬声器减少或房间尺寸变化时的性能，也未报告正则上限取其他分贝时的曲线，因此适用边界仍不完整。

从成本角度看，逐频点二分搜索与倍频程平滑是 1 次性离线开销，渲染时只是矩阵卷积。原文未给出离线耗时与实时乘加量，部署前需要补测滤波器长度与通道数决定的卷积成本。

边界与未验证事项：什么情况下不要直接套用？

直接报告的限制是频带有限。系统矩阵只在 500 赫兹到 4 千赫兹显示同通道优势，边界频谱凸起在 2 千赫兹到 8 千赫兹，两者区间不完全重合，说明矩阵域的串扰抑制与边界域的方向峰评价口径不同，不能混为同一指标。低频受 200 赫兹高通与长波长伪影影响，高频受低通预处理与正则压制影响，这是为鲁棒性付出的带宽代价。

未验证的事项包括真实房间泛化、RIR 误差鲁棒、听感评价与计算成本。所有 RIR 来自同一仿真器与均匀吸声，评价 RIR 虽与控制点位置不同但仍属同一房间模型，没有家具移动、温湿度漂移或测量噪声的扰动实验。时空能量图是物理量积分，不是主观听音，不能把能量集中直接等同于定位准确或音质更好。原文也没有误判率、延迟、输出帧率的测量，因此不能承诺这些量得到改善。

相关性不等于因果。扩散场总能量相近而首窗能量更高，作者解释为早期反射缓解而总量保持，这是一种与数据一致的有限解释，但没有证明听感上的早期反射必然减轻。若要在新房间套用，应先验证 RIR 重测流程、控制点密度与频带是否覆盖目标声源的主要能量区，否则可能在带外引入染色。

直接声 × 混响声： 直接声负责携带声源方向与首波前信息，是定位判断的主要依据；混响声负责形成房间衰减尾与早期反射，是空间感与染色的主要来源。二者搭配评价的理由是只看总能量无法判断补偿是否保留方向，本文按 0 到 10 毫秒、10 到 50 毫秒等窗口积分，新增作用是把直混比与清晰度概念转化为可对比的时空能量图。

资源状态方面，本次没有发现来源绑定且完成超文本传输安全协议状态验证的资源，不得声称代码、模型或数据已公开。复现只能依据正文描述的仿真器引用与参数表自行搭建，不能假设存在可下载权重。

复现先做什么，需要哪些参数与检查点？

第一步重建几何与房间。用矩形鞋盒 3.9 乘 3.6 乘 3.0 米、吸声 0.35、26 扬声器上半椭球、25 点单位球面控制点生成 RIR，再用 45 乘 30 等角网格生成评价 RIR。检查点是扬声器在外、控制点在内，且评价点与控制点位置不同，这是检验过拟合的前提。若使用其他房间仿真器，需固定镜像阶数与射线数并记录采样率与脉冲长度，因为原文未报告这些细节。

第二步实现预处理与求逆。按 1 毫秒淡入、4 毫秒淡出混合原始与低通 RIR，低通用通带 2000 赫兹、阻带 4000 赫兹、容限 3 分贝与 60 分贝；求逆用 Tikhonov 左伪逆并对每频点二分搜索满足 0 分贝增益上限的最大正则量，再做十二分之 1 倍频程平滑，最后加 200 赫兹高通。检查点是绘制系统矩阵 M 的按列压缩图，确认中频段对角元是否浮出串扰簇，这是比最终声压更早的调试信号。

第三步跑两条分支对比。中间信号经 D(rc) 与 C 卷积得到 y，再经 HE 得到 p；对照经 D(rs) 得到 y0 再经 HE 得到 p0。检查点是单脉冲正前方与双脉冲正负 30 度的边界频谱是否有 10 分贝与 6 分贝量级的凸起，以及分窗时空图直达窗是否聚焦。若方向峰出现但总量漂移，应先查高通与低通的级联增益是否归一，而不是调大正则。

常见误解是把常规解码的 D(rs) 与本方法的 D(rc) 当成同一矩阵。两者目标位置不同，前者直接到扬声器，后者先到控制点再经 C 到扬声器，对比时必须保持评价矩阵相同，否则差异无法归因于 C。

何时值得尝试，一句话收束

当听音房间已知且可提前测量或仿真 RIR、扬声器包围听音区、目标内容以中高频方向信息为主时，这种闭合包络串扰逆值得尝试，因为它在不改写内容表示的前提下用 1 级离线矩阵补偿了房间引入的交叉耦合。复现时优先保证几何内外关系与评价点独立，再复现预处理与逐频正则，最后用系统矩阵与边界频谱双重检查带宽。若房间经常变化、无法重测 RIR，或关注极低频与极高频的精确重放，则应先补做鲁棒与带外评价，或考虑与参数化分解等内容端方法结合。本文显示的是仿真房间中的能量分布改善，不是真实房间的主观音质结论，后续需要听音实验与开销测量才能谈部署收益。
