Modal Structure of Plate Boundaries and Klein Bottle Reverberation

英文题目：Modal Structure of Plate Boundaries and Klein Bottle Reverberation

会议身份：conference:dafx:2026:conference-paper-id:DAFx26_paper_11

✅ 来源为官方会议 PDF；表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示，未冒称作者原始 TeX。

会议来源：官方记录 · 官方 PDF

标签：#软件工具 #形式化分析 #空间音频 #音频生成

评分：7.1/10 | 创新 1.5/2 | 技术严谨 1.2/1.5 | 实验充分 0.7/1.5 | 清晰度 0.7/1 | 影响力 0.6/1.5 | 开源 1.5/1.5 | 可复现 0.4/0.5 | 工程/实践 0.5/1.5

排名：前50% | 文档类型：理论研究

👥 作者与机构

Jin Woo Lee：机构信息未能从会议 PDF 纯文本可靠映射
Mark Rau：机构信息未能从会议 PDF 纯文本可靠映射

📌 核心摘要

本文输入为矩形基本域尺寸\(L_x,L_y\)、声速\(c\)与边界辨识类型，输出为二维紧流形上压力场模态形状\(\phi_{mn}\)与特征频率\(f_{mn}\)，难点在于不可定向拓扑无法嵌入三维欧氏空间且边界翻转改变驻波约束。方法先将狄利克雷、诺伊曼、周期与相位共轭周期边界转化为平面铺砌规则与商空间等价关系，得到容许波矢格点。接着由倒格子与亥姆霍兹圆交集筛选波矢并叠加平面波构造解析模态，其输出直接作为数值验证的对照基准。最后在基本域上运行带鬼单元的均匀网格有限差分时域仿真，对比频谱峰值与简并子空间格林函数幅度以验证频率与模态。与可定向矩形和环面镜像反射相比，关键机制差异是用带方向翻转的辨识代替纯平移或反射，从而产生莫比乌斯奇偶约束与克莱因瓶半整数相移等选择定则，使共谱结构具有不同模态并可听区分。在均匀网格有限差分验证的评测设置下，克莱因瓶的模态置信准则指标为0.932，高于环面的模态置信准则指标0.834。结论适用边界仅为均匀介质下理想平面波导的线性波动，曲率、非均匀声速、三维腔体与主观混响质量尚未验证，原文未披露训练、推理或部署成本。

🔗 开源与复现资源

代码相关资源：https://kleinreverb.github.io/ — 链接可访问（HTTP 200）
演示资源：https://kleinreverb.github.io/ — 链接可访问（HTTP 200）
复现相关资源：https://kleinreverb.github.io/ — 链接可访问（HTTP 200）可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。

🧭 深度解读

为什么要在不存在的物体上做声学建模？

输入是论文标题与全文证据，目标是让刚进入音频领域的研究生能复述方法并知道复现条件，必须保留的信息包括 6 种几何的边界规则、闭式模态结论、仿真网格与声速配置、验证指标方向，输出是 1 篇按学习依赖展开的技术解读。

物理建模声音合成的常规路线是先观察真实发声体，再把几何、边界条件与材料写成方程求解，弦、管、膜与板混响都属于这一路线。论文要解决的问题不同，它想知道如果发声面本身在 3 维欧氏空间中无法无自交地存在，其声波共振会是什么样子，能否拿来做混响。这不是把录音丢给模型做回归，而是先选定拓扑，再推导它允许哪些驻波。

为此论文把研究对象限定为 2 维紧致流形上的标量声压波传播，控制方程是 2 维流形上的波动方程，稳态时分离为时间简谐振动与空间亥姆霍兹本征问题。求解该问题的关键不是离散曲面，而是把矩形基本域的对边按规则粘起来。粘法不同，得到的流形不同，允许的波数与叠加方式也不同。论文覆盖矩形狄利克雷、矩形诺伊曼、环面、莫比乌斯带、克莱因瓶与实射影平面 6 种情形，前 3 种可定向，后 3 种至少含 1 次方向反转而不可定向。

初学者容易误以为不可定向只是数学游戏，论文的动机是把它变成可计算的混响器。由于克莱因瓶与实射影平面无法嵌入 3 维而不自交，直接建模曲面没有意义，论文把它们写成平面矩形的商空间，在平坦域上解亥姆霍兹方程并在边界上施加等同规则。这样得到的本征频率与振型就是对应流形的声学模态，可直接用于模态合成做混响。代码与声音示例当前可用，官方页面状态为可访问，地址为论文注明的项目主页，这为复现提供了起点。

已有路线做了什么，本论文接在哪一步？

同输入与同目标的对照是板混响的物理建模。已有工作用模态合成把板响应写成本征模态叠加，也用有限差分时域方法直接在网格上离散波方程或板方程，两条路线都在真实矩形板上验证。论文沿用这两条路线，但把几何从真实矩形板推广到商空间定义的环面与非定向曲面，输入仍是 2 维波方程，目标仍是得到可听的共振结构，运行阶段仍是先解析推导再数值验证。

同监督与同运行阶段的对照是乐器建模。弦乐器、木管、打击膜与日常物体都有从测量到编码的完整链条，监督来源是真实物体的几何与材料。论文没有真实物体可测，因此没有这部分监督，它用边界等同规则代替测量，用倒格子与亥姆霍兹圆的交集代替模态拟合。这意味着它不能声称复刻了某种真实乐器，只能声称在给定规则下解析与数值一致。

非定向拓扑本身在光学模拟、拓扑弹性、莫比乌斯纳米结构自旋波与不可能物体几何处理中有研究，但论文指出其声学后果与声音合成潜力尚未深入探讨。因此本论文的增量不是提出新的数值格式，而是把商空间拼贴与等变约束系统地用于声学模态，给出莫比乌斯带、克莱因瓶与实射影平面的显式振型与频率公式，并用相同网格与边界处理做对照验证。

要回答的具体声学问题是什么？

论文把问题定义为给定矩形基本域尺寸与对边等同规则，求解标量波方程的本征频率与模态振型，并解释边界拓扑如何改变共振分布。举例说明时可以想象一个长 3.0 米宽 2.0 米的矩形，若对边只是简单周期连接，得到的是环面，若其中一边在连接时上下翻转，就得到克莱因瓶或莫比乌斯带，教学例子仅用于帮助想象粘法，不附加论文之外的数值效果。

形式上未知量是空间模态与波数，满足拉普拉斯本征方程与角频率等于声速乘波数的关系。边界条件转化为对平面波叠加的约束。第一重约束来自拼贴周期，只允许落在倒格子上的波矢，第二重约束来自亥姆霍兹方程，要求波矢落在半径为本征波数的圆上，两者的有限交集决定允许的平面波，再按边界的符号与方向规则组合成满足等同的振型。

评价标准有两个，一是解析频率与数值谱峰是否在谱分辨率内对齐，二是考虑简并子空间求和后的理论幅度包络是否与数值谱幅度在显示动态范围内吻合。论文还用平均相对频率误差与模态置信准则量化一致性，前者越小越好，后者越接近 1 越好。需要强调的是这些指标衡量的是理论自洽，不是与真实录音的相似度。

商空间方法如何把不可能形状变成可计算矩形？

沿一个样本走完流程有助于建立整体感。取基本域为横向长度与纵向长度确定的矩形，输入是声源位置与声速，中间表示是满足边界等同的平面波叠加，组件是按规则处理幽灵格点的有限差分推进器，目标是得到接收点压力随时间的变化与频谱，输出是可听的混响与可核对的峰表。

商空间 × 基本域拼贴： 基本域拼贴负责用反射或平移把矩形复制铺满平面，商空间负责把满足等同规则的点视为同一点，二者搭配的理由是拼贴给出计算用的平坦网格而商空间给出流形的数学身份，组合意义是不必构造自交曲面，只在平面矩形上加边界等同就能求解对应流形的亥姆霍兹问题。

具体到 6 种粘法，矩形狄利克雷与诺伊曼用反射拼贴，前者每次反射翻转符号，后者保持符号。环面用 2 个方向的纯平移。莫比乌斯带用横向平移加纵向翻转。克莱因瓶用 1 个方向纯平移加另一方向翻转平移。实射影平面用 2 个方向都翻转。论文把这些规则写成坐标等同式，并说明它们等价于用平面模去等价关系得到的商空间，因此只需在平坦矩形上解方程。

该方法的安排理由在原文中有明确交代。直接处理弯曲或自交曲面需要处理几何奇异，而平坦域加边界等同在计算上是透明的，拼贴图像同时给出允许波矢的格子与振型符号的传递规则。已验证的对照是同一套网格与推进格式只需更换边界幽灵格点处理，就能得到 6 种拓扑各自的谱，避免为每种形状重写求解器。

六种几何的振型与频率由什么机制决定？

可定向部分先建立基线。狄利克雷矩形在 2 对边界都做符号翻转反射，拼贴周期为 2 倍边长，波数取为整数乘圆周率除以边长，零阶会使振型处处为零而被排除，振型为两个正弦函数乘积。诺伊曼矩形拼贴周期相同但无符号翻转，波数公式相同，振型为余弦乘积并允许零阶，归一化需用计入零阶能量加倍的长度因子。环面无反射只有平移，周期就是基本域本身，波数间隔减半，振型保留完整复指数基，互为共轭的指标共享频率而至少双重简并。

狄利克雷边界 × 诺伊曼边界： 狄利克雷边界负责把边界上声压固定为零，遇到反射产生符号翻转，诺伊曼边界负责把法向导数固定为零，反射时保持符号不变，二者搭配的理由是它们给出最简单的镜面反射拼贴规则，组合意义是用有无翻转区分出正弦基与余弦基，从而为后续周期边界提供对照。

非定向部分的关键是方向反转带来的选择定则。莫比乌斯带沿横向平移 1 次会翻转纵坐标，走 2 次才回到原定向，因此 2 个方向的晶格周期都是 2 倍边长，横向取正弦基而纵向保留复指数基，组合的反周期条件要求指标和为奇数，频率标度与狄利克雷矩形相同但谱更稀疏。

克莱因瓶 1 对边纯周期而另 1 对边翻转，横向周期为单倍边长而纵向为 2 倍边长，横向波数间隔不同，振型在横向取带半整数相移的余弦，相移奇偶依赖纵向指标，频率公式中横向项出现因子 4。实射影平面 2 对边都翻转，2 个方向周期都是 2 倍边长，2 个方向都取余弦组合且各带与指标和有关的相移，频率公式与矩形相同但振型既非纯偶也非纯奇。

周期边界 × 相位共轭周期边界： 周期边界负责把矩形对边直接等同，跨过边界保持行进方向不变，对应环面，相位共轭周期边界负责在等同对边时附加 1 次横向翻转，对应莫比乌斯带与克莱因瓶，二者搭配的理由是只差 1 次方向反转，组合意义是揭示法向量是否可全局定义，即可定向与不可定向的分界。

本征频率 × 模态振型： 本征频率负责决定共振峰出现在频率轴的什么位置，模态振型负责决定给定声源与接收点位置时每个峰被激发多强，二者搭配的理由是频率只由波数长度决定而幅度还依赖源与接收点的空间取样，组合意义是必须同时核对频率对齐与幅度包络才能确认理论正确。

论文用表格汇总全部模态结构，包括流形示意、拼贴方式、频率公式与归一化振型，归一化按基本域上单位能量计。颜色与线型在原文表注中有明确分工，黑色实线为狄利克雷边界并翻转符号，灰色虚线为诺伊曼边界不翻转符号，彩色箭头为周期边界按方向与坐标分色，只重复图像而不镜面或翻转。这些约定是复述时不可省略的细节，否则无法解释验证图中峰的缺失。

本研究训练了什么，没有训练什么？

本研究没有训练任何神经网络，也没有梯度更新、损失优化、参数冻结或重置环节，不存在学习率与早停等概念，不能把无训练等同于解析解天然无误差，因为数值验证仍受离散与窗函数影响。

模态合成 × 有限差分时域仿真： 模态合成负责把声压写成特征模态按频率加权的叠加，有限差分时域仿真负责在网格上直接推进波方程得到接收点波形，二者搭配的理由是前者给出可解释的闭式频率与振型，后者给出不依赖模态假设的数值对照，组合意义是用数值谱峰验证解析频率与幅度的正确性。

真实计算过程分为两支。一支是解析构造，先由拼贴周期写出倒格子，再与亥姆霍兹圆求交得到允许波矢，再按等同规则施加符号与相位约束，得到闭式振型与频率，附录用三角恒等式验证莫比乌斯带、克莱因瓶与实射影平面的等变条件，例如正弦平移整数个半波长引入的符号因子与复指数平移引入的符号因子相乘得到奇偶约束。

另一支是数值仿真，在均匀网格上用五点 stencil 离散拉普拉斯，用显式格式推进压力，边界用幽灵格点实现，狄利克雷镜像加符号翻转，诺伊曼镜像不翻转，周期边界按是否翻转做滚动复制，初值为零速度的高斯分布，接收点记录压力时间序列再做谱分析。合成音频时还按原文说明施加瑞利阻尼以获得更自然的混响尾音，但阻尼比的具体扫参留待未来工作。

仿真与扫参在什么条件下运行？

要复现验证必须先对齐网格与声学条件。论文报告仿真在均匀网格上进行，空间步长、时间步长、奈奎斯特频率、基本域尺寸、声速与点源位置都有明确取值，扫参时边长变化范围、固定边长、模态阶数上限与可视化用声速也分别给出。下表把分散在正文与图注中的运行条件整理为可执行的检查清单，指标方向是能直接填入仿真脚本的量，公平条件是 6 种拓扑共用同一套离散格式只更换边界处理。

条件	网格步长	时间步长	奈奎斯特频率	基本域与声源	声速
主验证仿真	h = 0.01 m	T ≈20.6 µs	fs/2 = 24.3 kHz	Lx = 3.0 m， Ly = 2.0 m，源在 x = 0.84 m， y = 0.33 m	c = 343 m/s

上表每个数字都可在原文连续句中找到对应，网格句交代步长与计算域，时间步长句交代稳定性取点与采样率，主验证图注交代基本域尺寸、声速与点源坐标。接收点在验证图中取 5 个代表位置，频谱显示到 1 千赫兹，幅度以分贝显示约 60 分贝动态范围，窗函数用汉宁窗，主瓣宽度代价约为 50 赫兹。扫参配置另见后文表格，验证时需注意色散各向异性是显式格式的已知伪影，论文称在所选范围内不显著。理论幅度不是单个本征函数在两点的乘积，而是简并子空间上所有乘积平方和的平方根，因为实值仿真测到的是实格林函数，宽带高斯源按源点振型加权激发每个简并模态。

解析频率与数值谱对齐到什么程度？

本节要回答的核心问题是在相同网格与边界处理下，闭式频率与振型能否预测数值谱的峰位与包络，指标方向是频率误差越小越好而模态置信越接近 1 越好。下图按 4 种非定向与周期拓扑给出对照，黑色曲线为仿真谱，绿色竖线为理论频率与考虑简并求和后的理论幅度，基本域与声源条件与上表一致。

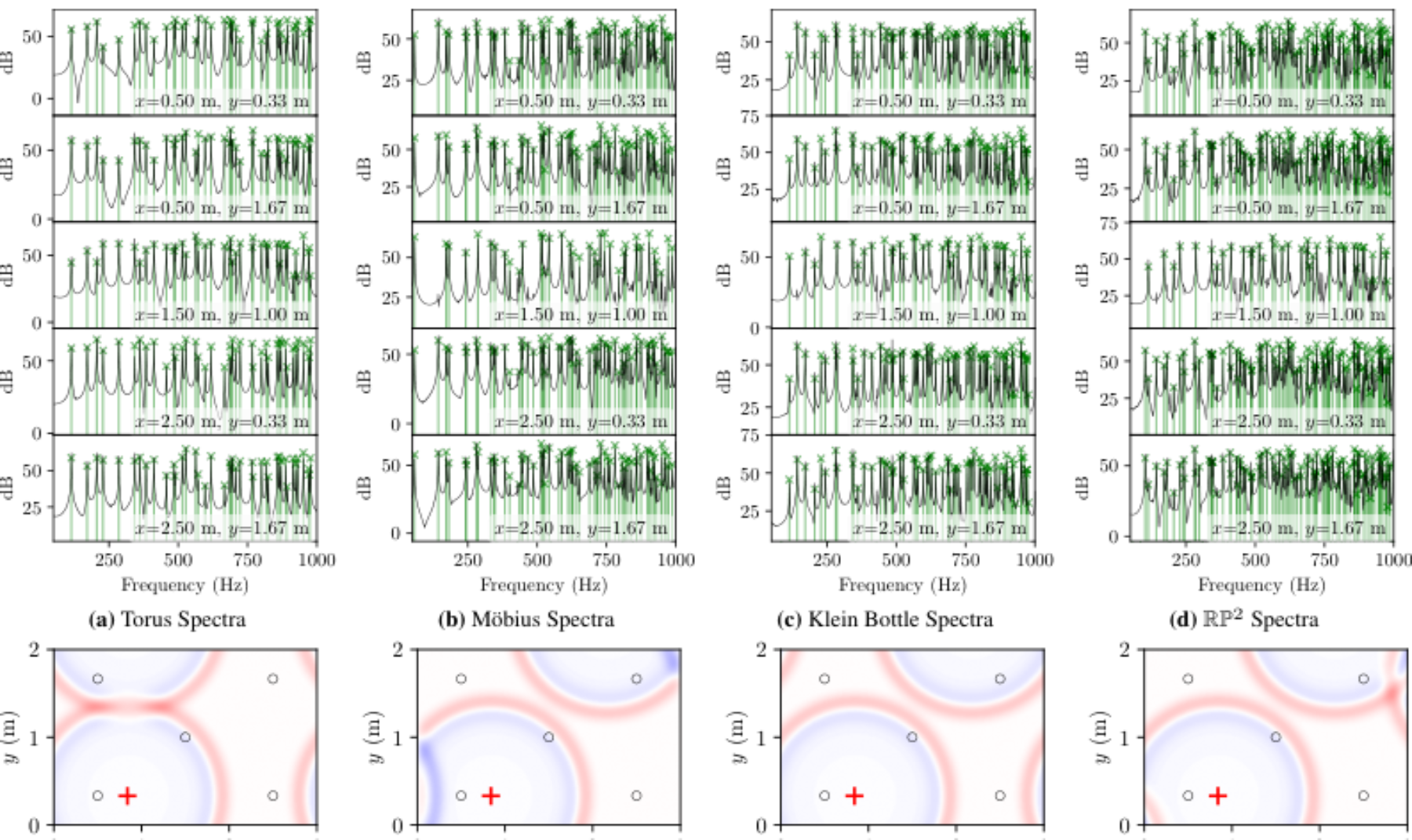

看图路径： 1. 先确认上半部分频谱横轴为 0 至 1000 赫兹，黑线为仿真谱，绿色竖线为理论频率与幅度；2. 再按列比较环面、莫比乌斯带、克莱因瓶与实射影平面在相同接收点下的峰缺失情况；3. 最后看下半部分波场快照中红色加号声源与黑色圆圈接收点周围的波前连续性

论文图 1。原论文 Figure 1：“(a)-(d) Spectra of the modes for each manifold.”。

从像素可见，上半部分每列 5 个子图的横轴均为频率，峰位上绿色竖线基本落在黑色共振峰顶，环面峰分布最均匀而无系统性缺失，莫比乌斯带与克莱因瓶在部分接收点出现明显缺峰，下半部分波场快照显示以红色加号为源向外扩散的环形波前，在不同拓扑下经过边界后的连续性不同，但源附近的主波前形态相近。该图支持的判断是频率预测在谱分辨率内成立，幅度包络在显示范围内吻合，不支持的判断是听感优劣，因为阻尼与响度均衡尚未系统评估。

下表是论文量化的平均相对频率误差与模态置信，比较对象是 6 种拓扑各自的解析闭式与仿真结果，公平条件是同一网格与窗函数，表前问题是数值误差是否随拓扑显著变化。

Topology	εf (%;↓)	MAC(↑)
Neumann	0.03	0.875
Dirichlet	0.03	0.944
Möbius strip	0.02	0.944
Torus	0.03	0.834
Klein’s Bottle	0.02	0.932
Real Projective Plane	0.03	0.929

表后解释是主要收益为频率误差均在 0.0% 几量级，模态置信均接近 1，代价是汉宁窗加宽主瓣与弱峰被旁瓣噪声污染，导致不同拓扑的置信值有差异，其中环面最低而狄利克雷与莫比乌斯带较高。未胜出项必须指出，环面置信相对最低，但这不代表环面理论错误，而是其谱最密、峰重叠与泄漏更严重。矩形狄利克雷与诺伊曼谱为简洁起见在该图中省略，这是明确的未展示边界，复现时应自行补算矩形对照。

边长与取样位置如何改变可见的谱？

本节按问题组织两类论文特有的扫参，一是边长变化时频率曲线的移动，二是接收点变化时可见模态集合的变化，条件是否一致的关键是理论曲线只绘制在取样点振型不为零的指标上。下表先固定扫参口径，避免把不同声速与不同取样规则混为一谈。

扫描维度	变化范围	固定边长	阶数上限	取样点与声速
Lx 与 Ly 分排扫描	从 0.1 m 到 10 m	固定另一边为 1.0 m	m， n ≤8	取样在 x = Lx/4， y = 3Ly/4， c = 100 m/s

上表数字分别来自边长扫描句、阶数上限句、取样点句与可视化声速句，主验证用 343 米每秒而扫参可视化用 100 米每秒，两者不可混用。以下像素图展示频率随边长的变化，横轴为对数边长，纵轴为频率，每条曲线对应一个指标对，颜色标识指标。

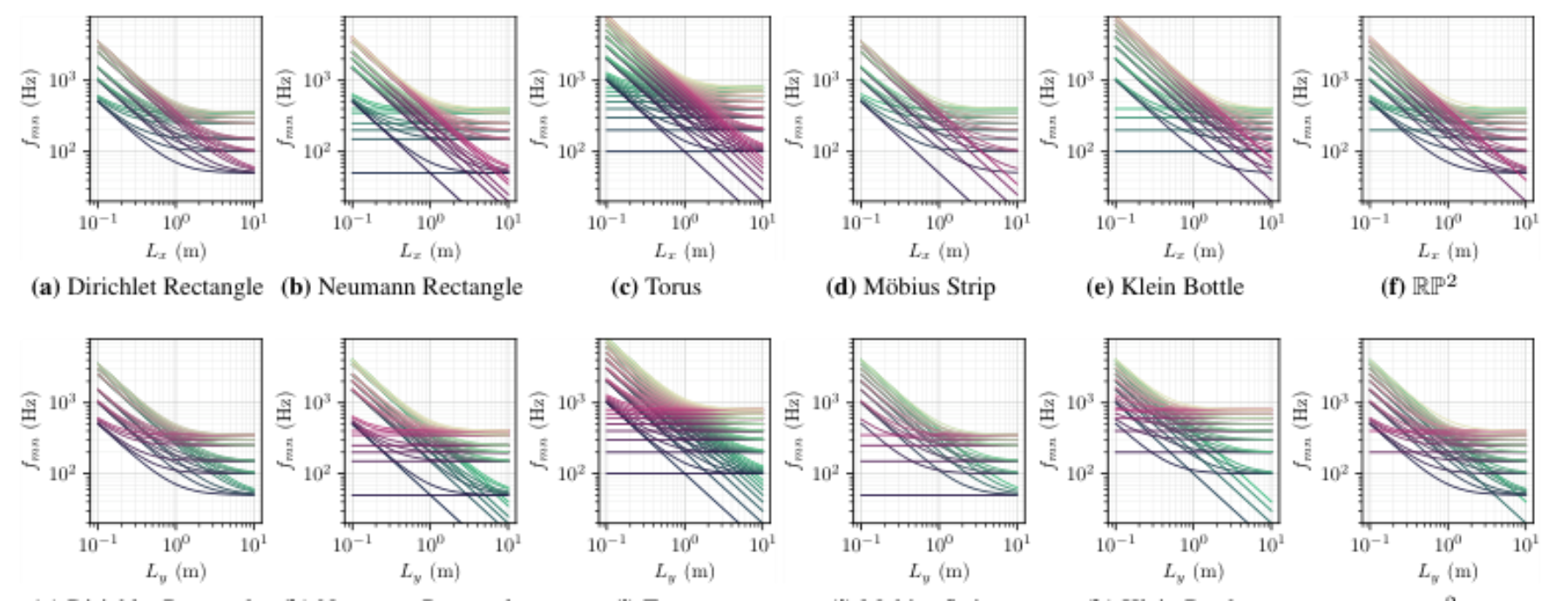

看图路径： 1. 先确认横轴为边长从 0.1 米到 10 米的对数轴，纵轴为模态频率，固定另一边为 1.0 米；2. 再区分随边长下降的斜线族与不随该边长变化的水平线族；3. 最后比较六列中环面曲线最密而莫比乌斯带在横向缺失水平线的差异

论文图 2。原论文 Figure 2：“Mode frequencies as a function of Lx (top row) and Ly (bottom row) for each manifold.”。

解释段需要结合机制。水平线对应零阶模态，频率只由单轴决定而不随另一边变化，例如诺伊曼与环面存在而狄利克雷因正弦零点不存在，莫比乌斯带沿横轴同样无水平线。环面曲线最密是因为整数格点无奇偶排除，且通用接收点无系统性零点。克莱因瓶横向项带因子 4，最低横向模态频率被推高，2 维不对称，长宽不等时谱天然非谐。实射影平面频率与诺伊曼矩形重合但振型相移不同，因此仅看峰位无法区分二者，必须看取样相关的幅度缺失。

反例是若把末步大边长下的谐性推广到全部长宽比，会误判狄利克雷矩形处处非谐，而原文指出它在极端长宽比下趋近 1 维弦的整数谐序列。

哪些差异来自频率，哪些来自取样不可见？

论文强调非定向与可定向的频率公式差异不大，真正造成听感与谱形差异的是允许指标集与在接收点是否为零。以下格点图把频率存在与幅度是否为零分开，彩色圆点为存在模态，灰色叉号为频率存在但在取样点幅度为零，上下两排对应不同取样点，上排为中心附近，下排为 1/4 与四分之 3 组合。

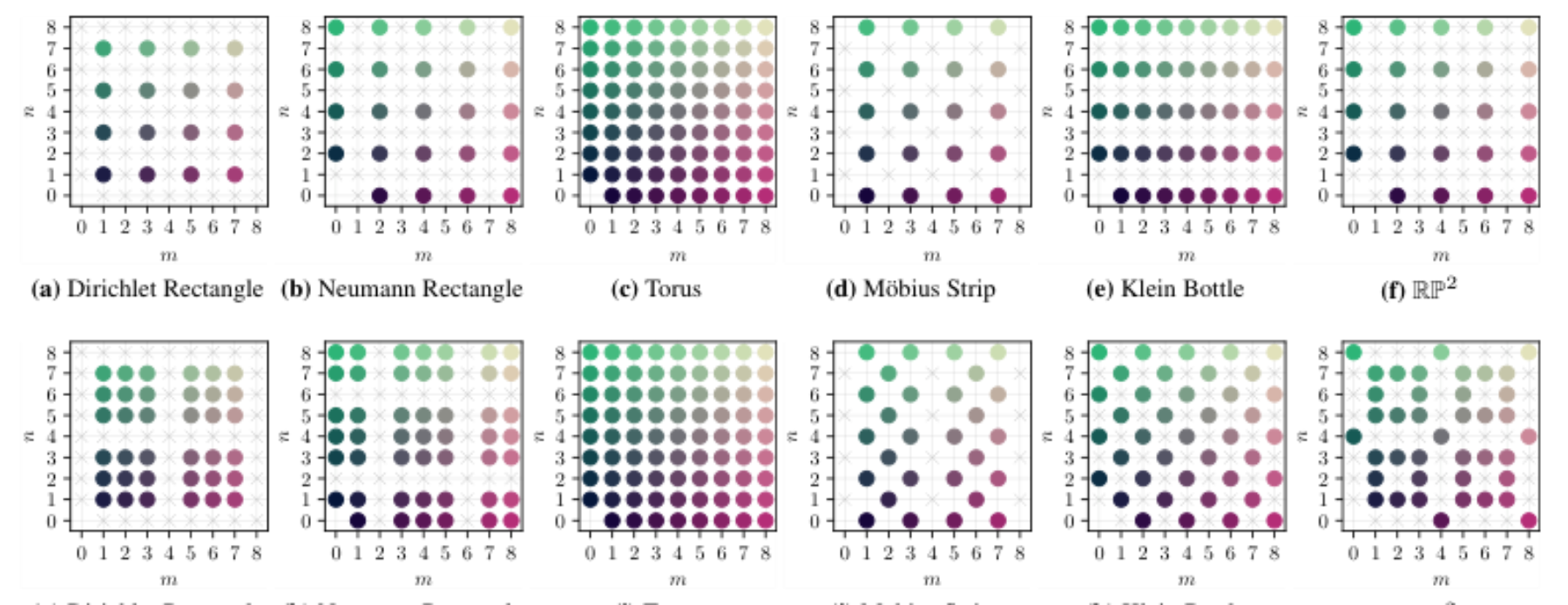

看图路径： 1. 先确认横轴为 m 纵轴为 n，彩色圆点为存在模态，灰色叉号为频率存在但在取样点幅度为零；2. 再比较上下两排取样点不同时矩形与非定向流形缺失图案的变化；3. 最后聚焦莫比乌斯带隔一条对角线缺失与环面全满的对照

论文图 3。原论文 Figure 3：“Valid combination of m and n for each manifold.”。

从像素可见，环面在中心取样下几乎全满，狄利克雷矩形只在奇偶特定位置有圆点，莫比乌斯带呈现隔一条对角线缺失，克莱因瓶与实射影平面在换取样点后缺失图案明显移动，且实射影平面格点关于轴不对称，尽管小阶数范围内不对称在视觉上不明显。该图支持的判断是非定向拓扑通过奇偶约束与相移耦合改变非零模态的稀疏性与不对称性，从而产生更少峰与更多非谐拍频。

限制必须明确写出。第一，验证只到 1 千赫兹与有限网格，高频色散与窗函数主瓣展宽未消除，弱峰判读受限。第二，频率重合不等于不可区分，实射影平面与诺伊曼矩形同谱但振型不同，区分依赖多接收点幅度，而单点谱可能不足。第三，腔体共振未建模，非定向流形无法一致定义内外，论文只做面上波传播，3 维腔体与曲率、非均匀声速的影响都留待未来。第四，瑞利阻尼只为让合成更自然，未报告阻尼比扫参与听感评估，不能承诺音乐性改善。

复现需要先做什么，缺什么必须补？

复现先做三件事。第一，按主验证条件搭建矩形域有限差分推进器，网格步长取 0.01 米，时间步长取约 20.6 微秒，声速取 343 米每秒，基本域取 3.0 米乘 2.0 米，点源放在 0.84 米与 0.33 米处，5 个接收点位置照图注逐一取用，边界先从狄利克雷与诺伊曼的镜像幽灵格点调通，再实现纯周期滚动，最后加入翻转复制实现莫比乌斯带、克莱因瓶与实射影平面。第二，用闭式公式生成理论频率与考虑简并求和的理论幅度，简并求和必须在同一频率子空间内做乘积平方和再开方，不能只取单个模态。

第三，用汉宁窗做谱并核对峰位与包络，同时记录平均相对频率误差与模态置信，复现目标是误差量级与置信接近 1 的趋势，而不是逐位复刻小数。

还需补的验证包括矩形谱的完整对照，因为原文为简洁省略其曲线，扫参声速 100 米每秒与主验证 343 米每秒的换算，以及多接收点下的缺失图案是否与格点图一致。信息条件方面，论文声明代码与声音示例当前可用，项目主页可访问，但这只代表代码开源与演示可运行，不代表权重下载或一键可运行系统，权重概念本就不适用于本研究。硬件预算原文未报告网格规模对应的显存与耗时，复现时应自行记录步数、时长与平台，避免把总体趋势当成每步都成立。

何时值得尝试这种不可能形状的混响？

当目标是获得与矩形板系统性不同的共振稀疏性与非谐分布，且愿意接受只在平面基本域加边界规则中间接实现时，值得尝试。环面适合需要最密最均匀峰分布的场景，莫比乌斯带适合需要隔对角缺失与更强拍频的场景，克莱因瓶适合需要横纵不对称、各向异性谱的场景，实射影平面适合需要在同频率下改变空间激发图案的场景，因为它与诺伊曼矩形同谱但振型不同。

不值得的情形同样明确。当需要真实乐器的保真复刻、3 维腔体共鸣、内外声场耦合或严格听感评估时，本论文不提供直接证据。常见误解是把频率重合当成音色相同，实际上源与接收点取样、简并求和与相移耦合都会改变可听峰，单点频率表不能代替多点幅度核对。另一个误解是把数值一致当成物理存在，克莱因瓶与实射影平面仍无法无自交嵌入 3 维，论文的贡献是给出可计算的商空间声学代理与可核对的闭式模态，而不是宣称造出了实物。

收束时回到可操作路径。先复现 6 种拓扑的频率与幅度对照，再扫边长与接收点观察水平线与缺失图案，最后再调瑞利阻尼做声音合成。若要继续，应按论文指出的方向补 3 维非定向流形、非均匀声速与曲率近似，以及阻尼与几何的联合优化，每一步都保留可运行基线与多点幅度对照，避免用事后最优峰代替可部署收益。
