三点脉冲响应如何撑起一条隧道的可走动混响：Bunkervik 共极点模态引擎

英文题目：Bunkervik Spatial Reverb Demo

会议身份：conference:dafx:2026:conference-paper-id:DAFx26_demo_72

✅ 来源为官方会议 PDF；表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示，未冒称作者原始 TeX。

会议来源：官方记录 · 官方 PDF

标签：#软件工具 #信号处理 #实时处理 #空间音频信号 #空间音频渲染

评分：5.9/10 | 创新 1.2/2 | 技术严谨 1.2/1.5 | 实验充分 0.6/1.5 | 清晰度 0.9/1 | 影响力 0.7/1.5 | 开源 0.2/1.5 | 可复现 0.1/0.5 | 工程/实践 1.0/1.5

排名：前50% | 文档类型：系统技术报告

👥 作者与机构

• Craig Webb：机构信息未能从会议 PDF 纯文本可靠映射
• Michele Ducceschi：机构信息未能从会议 PDF 纯文本可靠映射

📌 核心摘要

该工作针对长条拱顶避难空间中接收器沿中轴连续移动时的混响一致性问题，输入为干声信号与目标位置及音色控制参数，输出为具有连续空间演变的立体声湿信号，难点在于各位置独立拟合的模态极点存在频偏与阻尼漂移而无法直接插值复残差。方法先由多位置指数正弦扫频与Wiener/Tikhonov正则化解卷积得到脉冲响应，再经重叠子带峰值拾取与带混响时间估计建立初始极点并辅以全局回退，其输出的频点阻尼与复残差进入下一步的统一处理。接着将三套极点拼接并按频率相关容限聚类，以残差幅度加权平均合并为覆盖70Hz至12kHz的6300个共享极点基，消除跨位置同名模态的失配。然后经交替最小二乘联合重拟合各位置残差与256抽头校正滤波器，运行时插值残差与抽头并经模态合成与分数延迟完成渲染。与独立极点直接插值相比，共享极点机制将空间变化转化为同一基下权重的连续变化，因而支持无跳变的行走式漫游并保留原始模态密度。在三处实测位置的拟合验证设置下，组合IIR/FIR优化的时域归一化均方根误差指标为低于3.5%，低于纯模态基线的时域归一化均方根误差指标，降低幅度为2到3倍。该结论适用边界限于沿中轴线的一维移动与同一固定声源条件，尚未验证二维或三维布置与插值中间位置的外推能力，在Apple Silicon M2 Pro与M4 Max硬件上单核推理开销低于25%。

🔗 开源与复现资源

• 演示资源：https://nemusproject.eu/resources/software-downloads/ — 链接可访问（HTTP 200） 可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。

🧭 深度解读

输入是什么，要解决的聆听目标是什么？

这篇演示论文的输入是意大利布雷西亚 Bunkervik 创意艺术空间的一条旧防空洞隧道的实测声学数据，目标是做出一个能实时运行的立体声空间混响插件，让用户在插件里拖动话筒位置就像沿隧道走动一样听到混响连续变化。必须保留的关键信息是声源固定在隧道一端、接收点只沿纵轴移动，引擎不做自由漫游的 2 维声场重建，只解决 1 维走通条件下的音色与延迟连续性。输出是一个基于 JUCE 框架的音频插件，附带高频明亮度、阻尼、话筒旋转和两个低频振荡器调制。

对于刚入门的同学，白话解释是脉冲响应就是在这个空间里拍一下手后录到的完整回声记录，它包含了直达声、早期反射和长混响尾；模态合成就是把这段很长的回声拆成几千个按指数衰减的正弦振动，每个振动有频率、衰减快慢和在该位置的强弱。论文选择这条路线而不是直接把 3 段脉冲响应拿来卷积，是因为卷积在位置之间切换会出现跳变，且长混响卷积不利于实时调制。模态路线把共有的频率骨架固定下来，只让强弱随位置变，从而天然支持插值。

本解读的输出安排是先讲清测量与 1 维假设，再走完从扫频到共享极点再到实时引擎的完整链路，然后给出可复现的采集与拟合条件、插件运行成本与拟合精度，最后指出 1 维限制与高频外推的适用边界。阅读时请把每一个参数都当作复现时必须照抄的条件，而不是可随意替换的默认值。

这项工作站在哪条技术路线上？

论文把自己放在模态混响这条路线上，直接引用了 Abel 等人提出的模态混响架构，以及 Ducceschi 等人关于大房间脉冲响应模态域高效合成的方法。白话说，前者告诉我们房间传递函数可以写成阻尼正弦叠加从而用递推实现混响，后者解决大规模极点拟合时的效率问题。Bunkervik 工作的增量是空间扩展：不再只拟合单个位置的混响，而是构造对 3 个位置都成立的公共模态基，使残差可以在同一组极点下比较和插值。

在测量方法上，论文采用 Farina 提出的指数扫频法测脉冲响应，并用维纳与吉洪诺夫正则化的频域反卷积把录到的扫频转成脉冲响应。白话说，指数扫频就是从低到高按指数规律扫过的正弦信号，用它激励房间再录回来，通过反卷积去掉激励信号本身的影响就得到房间指纹。正则化的作用是在扫频两端信噪比差的频段压住数值放大，避免高低频出现虚假峰。

在参数估计上，论文引用了 Guillaume 等人的最小二乘复频域估计器的多参考实现思路，用于在固定极点后做分带最小二乘拟合残差。需要区分的是论文没有照搬通用房间声学模拟或几何声线追踪，它处理的是真实长隧道这种接近 1 维的强共振空间，混响特征沿纵轴单调演变，这才让三点插值走通成为可能。若换成形状复杂、模态随位置剧烈重组的厅堂，同样的三点线性插值就不再成立。

为什么三个位置的独立拟合不能直接插值？

问题可以拆成两层。第一层是采集层：普通音箱有指向性，直接放 1 个方向扫频会让某些方向能量偏弱，测到的脉冲响应就带上了音箱朝向的染色。第二层是建模层：如果对 3 个位置各自独立做峰拾取找频率、各自估计衰减，那么同一个物理共振在 3 组结果里会落在略有不同的频率和阻尼上，此时残差向量下标不再对齐，插值就是把不同振动硬平均，会产生拍频与伪影。

举一个教学例子帮助理解，例子不代表实测数值。假设隧道某阶轴向驻波真实频率是 100 赫兹，位置一拟合成 99.5 赫兹、位置二拟合成 100.4 赫兹，若直接对残差做线性混合，引擎在中间位置会同时驱动两个接近但不相等的振动，听感是忽强忽弱的起伏而不是平滑移动。论文的判断是必须先统一极点再重拟合残差，把频率漂移问题从插值阶段挪到聚类阶段解决。

因此任务的约束很明确：保持 3 组数据等长等规模以便高效插值，保持极点完全共享以便残差有意义，同时用短校正滤波器吃掉模态拟合剩下的早期误差。这个约束决定了后续所有处理步骤的顺序不能颠倒。

从扫频到可走动混响的全链路是怎样的？

沿着一个样本的旅程走一遍最容易建立整体感。录音端先在隧道一端固定一支 Genelec 监听音箱作为激励源，依次朝上、下、前、后、左、右 6 个正交方向播放指数扫频，用一支 Beyerdynamic 自由场全指向电容话筒在纵轴上约 8 米、10 米、25 米处分别录音，采样率 48 千赫、24 比特。6 个方向的录音在时间对齐并截到等长后相加，近似出无指向性声源的效果，再经正则化反卷积得到 3 个位置的脉冲响应。

建模端把每个脉冲响应先独立分解为模态表示，在重叠子带内做幅度谱峰拾取找频率，按子带混响时间估计每个模式的阻尼，估计不可靠的子带用全局回退值，再用分带最小二乘拟合复数残差，并设计 256 抽头有限冲激响应滤波器吸收早期残余染色。然后把 3 组极点拼在一起按频率相关容限聚类，在簇内按残差幅度加权平均合并为代表极点，得到横跨 70 赫兹到 12 千赫的 6300 个共享极点，最后对 3 位置残差与校正滤波器做联合交替最小二乘重拟合，使 3 组数据锚定到同一极点集合。

脉冲响应 × 模态合成： 脉冲响应负责记录 Bunkervik 隧道从声源到接收点的完整线性声学指纹，分工是提供真实空间的频率、衰减和早期染色依据；模态合成负责把该指纹拆成一组阻尼正弦分量的叠加，分工是把卷积用的长滤波器变成可逐样本递推的状态更新。二者搭配的理由是隧道混响时间长、直接卷积成本高且不便于位置插值，而模态参数把频率与衰减固定在极点上、把位置差异集中到残差权重上，组合后新增的作用是只需插值残差和短 FIR 抽头就能实现接收点连续移动。

实时端把 6300 个模态频率与残差权重存成头文件并在初始化时装入类成员，每个立体声通道有独立数据集。播放时用户拖动 0 到 30 米的话筒位置，引擎对残差权重与滤波器抽头做线性插值、对分数延迟做拉格朗日 3 次插值，再经过模态状态更新、求和、短滤波、声像与增益、分数延迟线输出。为看清 6 个阶段的衔接，需要结合流程图理解时钟门控与向量优化的分工。

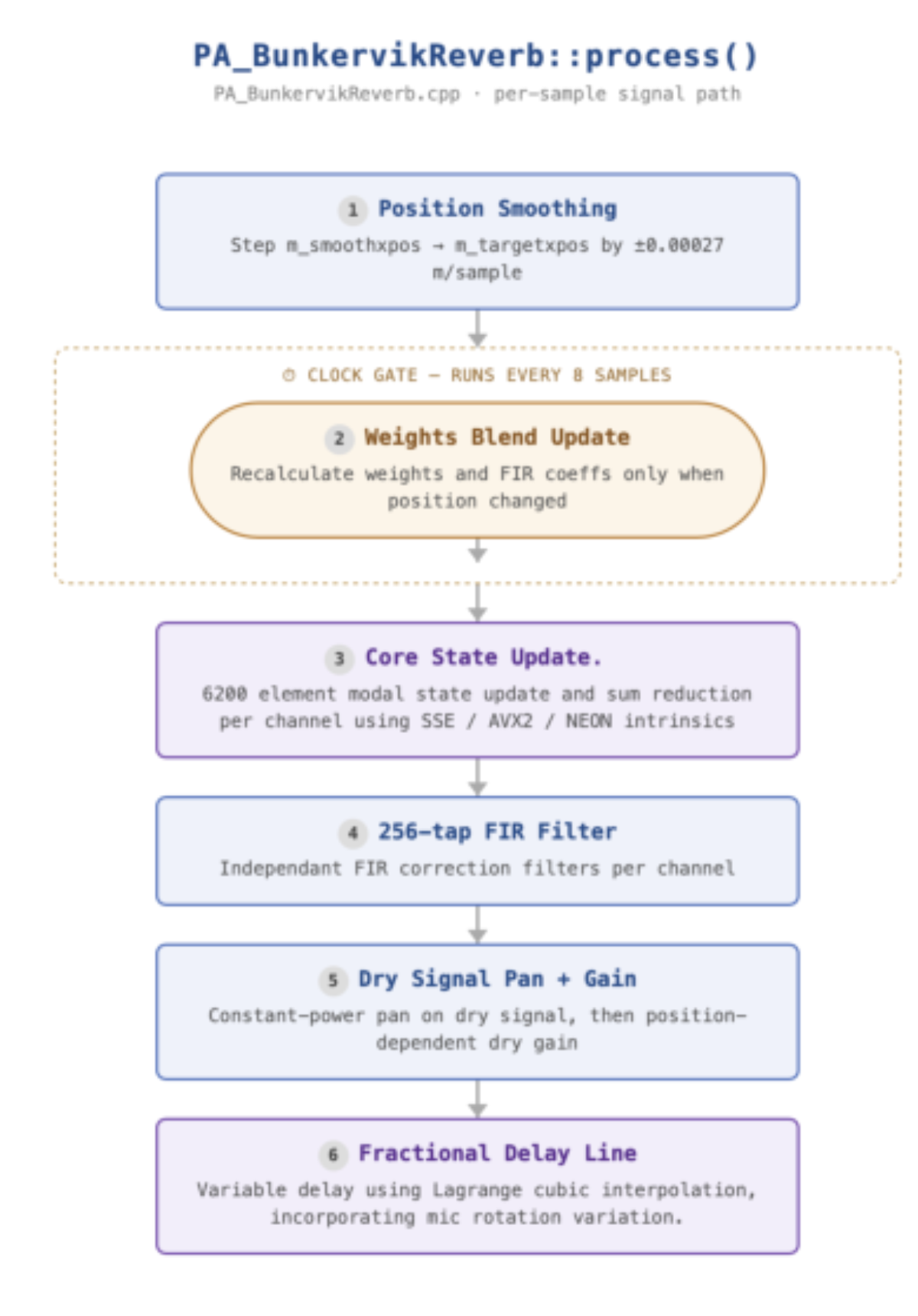

以下流程图导读面向初学者，重点是区分每采样必做与每 8 采样才做的计算。图中从上到下是单样本信号路径，顶部是位置平滑，中部虚线框是时钟门控的权重混合更新，下部是核心状态更新、校正滤波、干声摆位增益与分数延迟线，箭头表示执行顺序而非音频分流。

看图路径： 1. 自上而下跟随 1 到 6 编号箭头，走完位置平滑到延迟线的单样本路径；2. 注意第 2 步外围虚线框标注的每 8 采样时钟门控，区分低频更新与逐样本更新；3. 对比第 3 步核心状态更新与第 4 步 256 抽头滤波的通道处理说明

论文图 3。原论文 Figure 3：“Flow chart of the process() method of the audio engine.”。

这张流程图显示的解释是位置平滑以每采样固定步长向目标值靠近，避免拖动时的拉扯声；权重混合只在位置变化且满足 8 采样时钟时重算，这是省算力的关键，因为 6300 维残差向量每采样重算开销巨大；核心状态更新与求和约占九成算力因而用向量指令集加速；最后经过独立通道的校正滤波与依赖位置的干声增益，再进可变分数延迟线并叠加话筒旋转的微小延迟差。理解这个分工后，就能明白为什么低频振荡器可以去调制话筒位置而不至于拖垮中央处理器。

共享极点是如何构造并重拟合的？

先讲白话。极点就是每个共振的身份证，写着频率是多少、衰减多快；残差就是该共振在某个位置的出场音量与相位。论文第一阶段让每个位置自己找身份证，结果 3 张身份证名单对不上。第二阶段把三份名单拼起来按频率聚类，频率容限随频率变化，高频允许更宽的合并窗口，簇内按残差幅度加权平均得到代表极点，这样高能量模式主导合并位置，弱伪峰不易把代表极点带偏。

极点 × 残差： 极点负责规定每个模态的频率与阻尼系数，分工是锚定所有位置共有的振动骨架；残差负责规定每个极点在特定接收位置被激励的幅度和相位，分工是携带随距离变化的空间信息。二者必须搭配是因为若各自独立拟合极点，同一物理模式在 3 个位置会出现频率漂移而无法对应插值。组合意义在于先聚类合并出统一的 6300 个共享极点，再对残差做联合重拟合，使插值操作只发生在对齐的残差向量上而保持听感连续。

重拟合阶段原文明确使用联合交替最小二乘优化，对 3 位置残差与校正滤波器在共享极点下重新求解。交替的含义是固定极点求残差与滤波器，再在需要时微调组合，目标是让 3 个位置的时域重建误差同时下降。论文报告的证据是 3 位置时域归一化均方根误差都低于 3.5%，且 IIR 加 FIR 联合优化比纯模态基线把误差缩小到二分之一到三分之一。这个数字是拟合精度的直接证据，不是主观听感评分。

FIR 校正滤波器 × 模态 IIR 部分： 模态 IIR 部分负责用长衰减的阻尼正弦重建混响尾部，分工是高效表达密集共振；FIR 校正滤波器负责吸收早期部分的残余频谱染色，分工是用 256 抽头的短滤波器补齐模态拟合吃不掉的细节。二者搭配的理由是纯模态拟合在早期直达与强反射段误差较大，而全长卷积又失去可插值性。组合后新增的作用是 IIR 加 FIR 联合优化把时域归一化误差再降低 2 到 3 倍，且 FIR 抽头同样可随位置线性插值。

需要提醒的是阻尼估计依赖子带混响时间，可靠衰减估计拿不到的子带用全局回退。白话说就是某些频段混响尾被噪声淹没或衰减曲线不直，算法就不硬估计而用一个兜底值。这是一个诚实的工程选择，但也意味着那些频段的衰减真实性弱于有可靠估计的频段，复现时若换房间或换扫频电平，回退策略需要重新检查，否则误差数字会变化。

引擎如何做到实时走动与高频扩展？

实时走动由三处平滑共同保证。第一处是话筒位置本身的平滑，目标值与平滑值之间每采样只走一小步，流程图上标注为固定米每采样步进，防止参数跳变产生咔哒声。第二处是残差与滤波器抽头的线性插值，每 8 采样重算 1 次，在听感平滑与算力之间折中。第三处是分数延迟线的拉格朗日 3 次插值，负责把 0 到 30 米距离对应的传播延迟连续化，比线性插值在延迟扫动时更少失真。

高频扩展的白话是原始模态只到 12 千赫，但插件要亮到 20 千赫。做法是在用户设定的截止频率之上拉伸模态频率并按斜率提升残差权重，截止频率、最大频率与提升量都可实时改变，Aura 旁路按钮可一键回到原始数据状态。原文强调这种变换不改变模态密度与空间残差结构，也就是只动高频的位置与增益，不增加模式个数也不重写空间差异，这对保持走动感连续很重要。

Aura 控制 × 阻尼控制： Aura 控制负责对截止频率以上的高频模态做频率拉伸和权重提升，分工是把原始只到 12 kHz 的数据外推渲染到 20 kHz 以控制明亮度；阻尼控制负责整体调整高频模式的衰减快慢，分工是改变混响尾的长度和暗亮平衡。二者搭配的理由是实测数据带宽有限且不同素材需要不同的亮度与衰减，组合意义在于一个管频率位置与能量分布的外推，一个管时间衰减包络，二者在每块缓冲更新 1 次而不显著增加逐样本成本。

分数延迟线 × 传声器旋转： 分数延迟线负责给出声源到接收器的传播时间延迟，分工是用可变小数延迟精确对应 0 到 30 米的距离变化；传声器旋转负责模拟双耳或立体声拾音的方向差异，分工是对左右通道使用微小不同的延迟长度再配合声像摆位。二者搭配的理由是单纯插值残差只能改变音色包络，不能给出到达时间与声像偏移。组合后新增的作用是以拉格朗日 3 次插值的延迟变化营造朝向转动感，且该效果可被低频振荡器调制。

立体声实现上左右通道各有一套独立数据集，核心数据放头文件。输出链还包括恒功率摆位的干声处理与依赖位置的干声增益，以及输出电平低于负 60 分贝时的静音旁路，用来在无声段切掉引擎计算。向量指令集覆盖苹果与视窗平台的 SSE、AVX 与 NEON，核心状态更新的求和归约是优化重点。

本研究有没有训练神经网络？实际计算是什么？

本研究没有训练任何神经网络，也没有梯度反传、优化器、训练集划分或早停这些概念，training 一节在此等价于数据构造与数值优化过程。真实计算是 3 段确定性信号处理加一段数值拟合：时间对齐与等长截断后的六方向叠加，反卷积得到脉冲响应；子带峰拾取与子带混响时间估计得到初始极点；分带最小二乘得到初始残差与 256 抽头校正滤波器；跨位置频率聚类合并得到共享极点；联合交替最小二乘重拟合得到最终可插值的残差与滤波器。

必须明确未报告的缺项。原文没有给出峰拾取的子带划分数量与重叠率、频率相关容限的具体公式、聚类阈值、交替最小二乘的迭代次数与收敛判据，也没有给出正则化因子的数值。这些缺项意味着按论文文字无法逐比特复现拟合，只能复现方法框架与数据规模。若要复现，需要自己补做参数搜索并以 3 位置归一化误差低于 3.5% 为验收线，同时记录所选阈值以便他人核对。

参数冻结关系是共享极点一旦构造完成就固定不变，运行时只更新由位置决定的残差插值结果、滤波器抽头插值结果、分数延迟长度、阻尼与 Aura 变换量。没有在线学习或自适应更新，输出完全由输入音频与当前控件状态决定，但这不等于系统输出确定到采样级，因为宿主块大小、参数自动化曲线与低频振荡器相位都会影响逐样本轨迹。

测量条件与数据规模如何交代？

测量发生在 2025 年 11 月的 Bunkervik 隧道内，该画廊长约 30 米、截面近似均匀半圆形，几何可近似为 1 维。声源用 Genelec 监听音箱，接收用 Beyerdynamic 自由场全指向电容话筒，经便携 USB 声卡以 48 千赫、24 比特录音。声源固定在隧道一端并旋转 6 个方向以近似无指向性，接收点沿中轴依次放在距声源约 8 米、10 米、25 米处，得到覆盖感知相关范围的 3 条脉冲响应。示意图与现场照片共同说明了纵轴布置与设备形态。

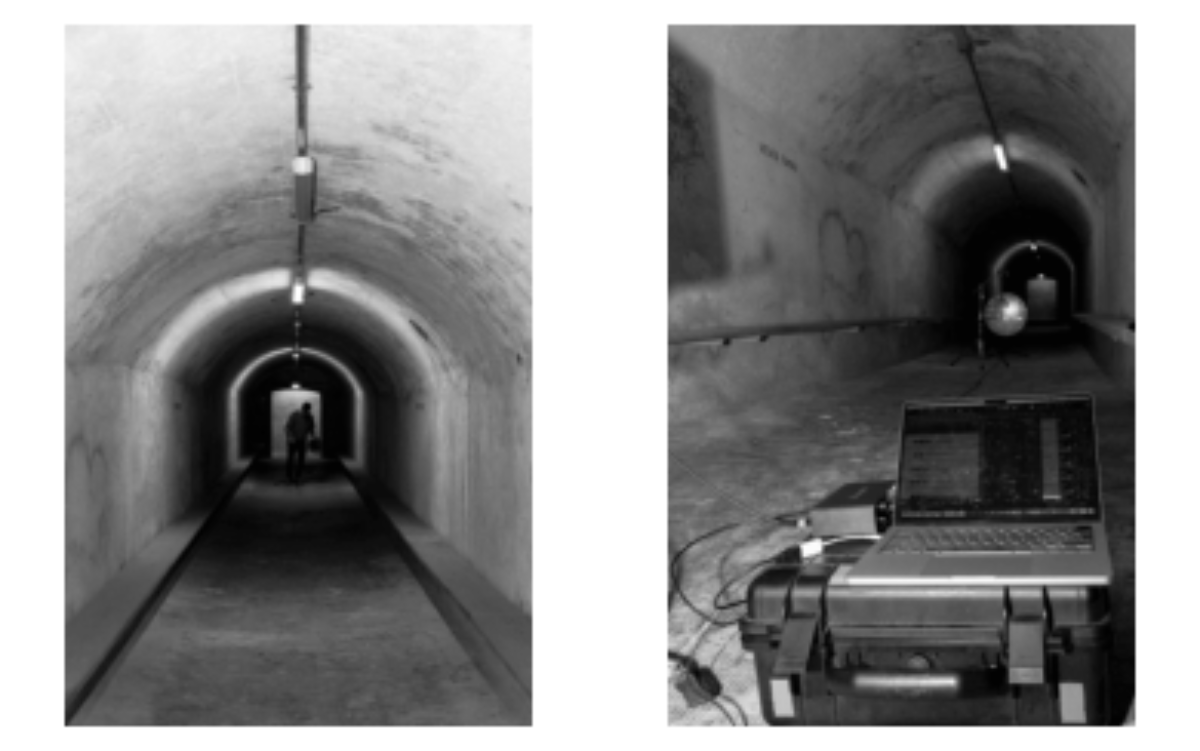

以下两张图需要连起来读，前者建立 1 维假设的直观依据，后者给出可复现的距离条件。左边的纵深照片显示穹顶沿纵轴延伸且截面变化不大，右边的采集架照片显示前端的笔记本与接口、中间的拾音装置与纵深走廊，说明录音链与空间尺度。示意图则把声源标在零点、把三接收点标在 8 米、10 米与 25 米，横轴为距声源距离。

看图路径： 1. 先看左图纵深走廊的半圆形穹顶与均匀截面，确认一维近似的前提；2. 再看右图前景的笔记本与接口箱、中景的球形拾音装置与远端走廊；3. 对比左右两图顶部的灯具与管线走向，判断拍摄位置沿纵轴前后关系

论文图 1。原论文 Figure 1：“Bunkervik tunnel - the vaulted gallery is approximately 30 m long, with cross-section roughly uniform along the longitu- dinal axis.”。

这张隧道实拍的解释是左右两幅黑白照片分别对应纵向全景与采集架视角。左图可见半圆形穹顶、顶部管线与灯具向远端汇聚，远端有人影提供尺度参照，支持截面沿纵轴大致均匀的判断；右图前景是放在防护箱上的笔记本与外置接口，线缆向中景延伸，中景可见支架上的球形或拾音部件，背景仍是同一隧道的纵深。这种图文对应让初学者明白 1 维假设不是凭空设定，而是由均匀截面与纵轴主导的混响演变支撑的。

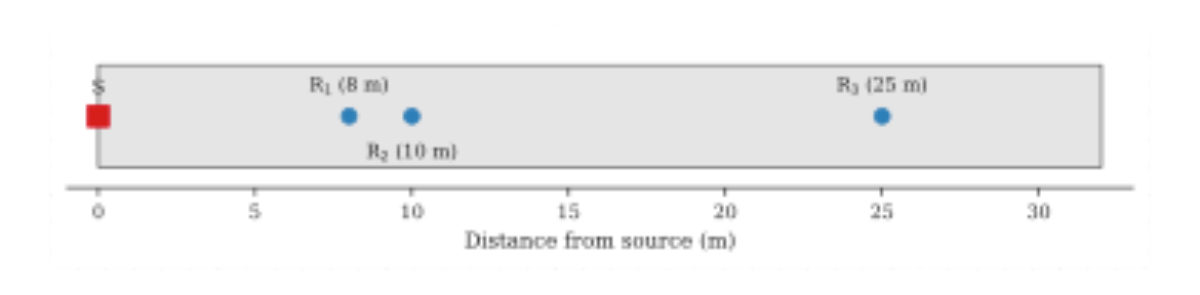

看图路径： 1. 先沿横轴从 0 米声源方块向右读到 30 米，确认隧道总长刻度；2. 再定位三个蓝色圆点 R1、R2、R3 分别对应 8 米、10 米与 25 米；3. 注意 R1 与 R2 在 8 到 10 米段密集而 R3 孤立在 25 米，思考插值跨度差异

论文图 2。原论文 Figure 2：“Schematic of the source–receiver geometry.”。

这张几何示意的解释是灰色矩形代表隧道俯视轮廓，左侧红色方块为声源，3 个蓝色圆点为接收点，横轴标注距声源距离。R1 在 8 米、R2 在 10 米、R3 在 25 米，R1 与 R2 相距仅 2 米而 R3 远离前两者，意味着 0 到 10 米段插值有密集锚点而 10 到 25 米段是长跨度插值。复现时必须保留这一非均匀间距，因为它直接决定中段走动时音色变化的平滑程度与验证难度。

为便于核对，把采集与建模规模整理成下表。阅读问题是不同环节的采样、距离与模型容量是否自洽，公平条件是所有数字都来自同一隧道同一次采集季，指标方向是距离覆盖感知相关范围、模型带宽覆盖主要共振。

表后解释是该表的主要收益是给出可照抄的复现锚点：采样格式决定反卷积带宽，六方向叠加决定指向性补偿程度，三距离决定插值跨度，6300 极点与 70 赫兹到 12 千赫决定拟合容量。代价与反例是 8 米与 10 米过近导致近端约束冗余，而 10 米到 25 米的大跨度缺乏中间锚点，若用户在中段快速拖动，线性插值残差可能偏离真实物理，论文未提供该中段的独立验证脉冲响应，这是明确的未评测边界。

拟合精度与实时开销的主结果是什么？

论文直接报告的定量主结果是拟合精度：3 位置时域归一化均方根误差都低于 3.5%，且 IIR 加 FIR 联合优化相对纯模态基线把误差缩小到二分之一到三分之一。这支持共享极点加联合重拟合在锚点位置重建准确的判断，但它只验证锚点本身，不验证锚点之间插值位置的物理准确性。初学者容易把锚点误差小误读为全程走动都准确，这是需要纠正的误解。

实时性方面，论文在苹果 M2 Pro 与 M4 Max 上单核占用低于 25%，并说明核心状态更新占约九成算力因而做了手动向量化，权重重算每 8 采样 1 次、阻尼与 Aura 每缓冲 1 次、低于负 60 分贝切掉处理。这些条件共同支撑插件可实时运行的判断，但限制是测试机型高端且未报告缓冲大小、采样率、复音数与宿主负载，换低端机或小缓冲时占用会上升。

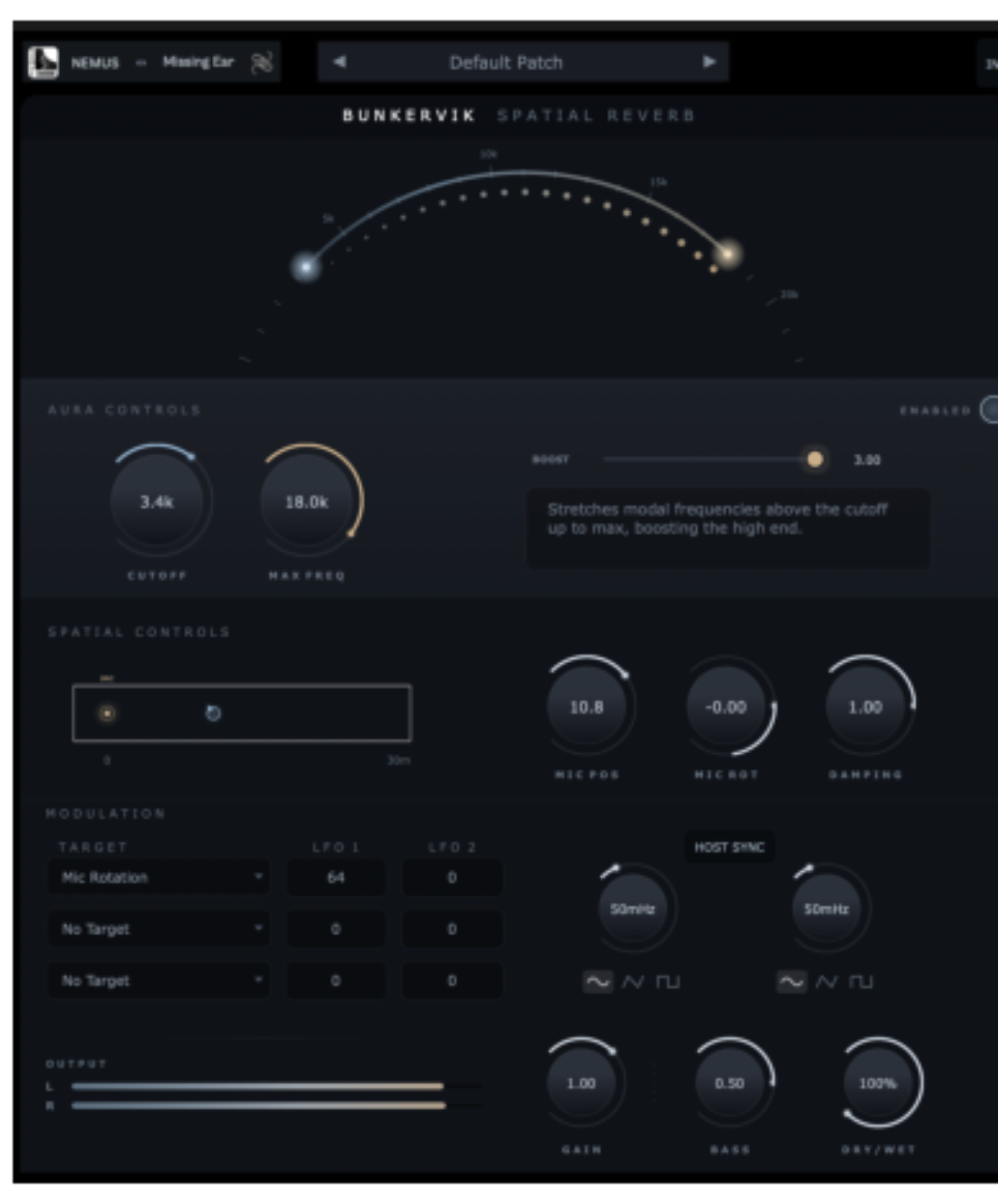

以下界面截图导读帮助把主结果与可操作控件对应起来，避免把可视化动效当成性能证据。顶部弧线是 Aura 三参数的纯显示可视化，中部是高频变换与空间参数，底部是调制与输出，旋钮外环会随低频振荡器调制值动画，但动画本身不改变音频精度数字。

看图路径： 1. 先看顶部弧形 Aura 可视化与中部截止频率和最大频率旋钮的对应关系；2. 再看中部横条 0 到 30 米话筒位置条与右侧话筒位置旋转阻尼旋钮；3. 最后看底部调制矩阵三行目标与两个低频振荡器频率波形的选择区

论文图 4。原论文 Figure 4：“Full user interface of the audio plug-in, showing aura and spatial controls, and modulation matrix.”。

这张界面的解释是上部深色面板中央有一条从蓝到黄的弧形点阵，代表 Aura 外推的频率范围；中部左侧有两个大旋钮分别显示 3.4k 截止与 18.0k 最大频率，右侧有提升量滑杆；中下部有 0 到 30 米横条表示话筒位置，右侧 3 个旋钮分别显示话筒位置、旋转与阻尼；底部调制区有三行目标选择与两个低频振荡器，波形可选正弦三角方波并可同步宿主，最下是增益、低频与干湿比。像素可辨的数值只是默认预设快照，不能当作实验条件引用。

为核对引擎与插件条件，整理第二张与第 3 张细节表。第二张回答精度与成本是否同时达标，第 3 张回答插件可运行形态。指标方向是误差越低越好、占用越低越好，比较对象是纯模态基线与联合优化版本。

表后解释是主要收益是精度与成本兼得：短滤波器补齐早期误差使整体误差减半以上，8 采样调度与向量化使 6300 阶模态在高端笔记本上低于 4 分之一单核占用。具体代价是该占用数字绑定机型与静音优化，若素材持续有声则静音旁路不生效；未胜出项是纯模态基线在 3 位置误差高出 2 到 3 倍，说明不加校正滤波器时早期段是短板。未评测边界是不同缓冲与多实例叠加时的占用，论文没有给出。

表后补充是该表说明插件是可实际运行的创作工具而非离线脚本：Aura 管 20 千赫内的亮度外推，空间区管走动、朝向与衰减，调制矩阵提供 6 目标 3 行的路由。但需注意旋转正负 90 度的空间还原只是用延迟差加声像近似，不是头部相关传输函数渲染；低频振荡器调制位置时若速率过快，8 采样调度和位置平滑可能跟不上而产生可闻滑动，这属于待验证的极端用法。

哪些对照说明每个部件不可或缺？

论文虽未设独立消融节，但文本中包含两组可当作消融解读的对照。第一组是纯模态相对联合优化的对照：只用模态 IIR 时 3 位置误差较高，加入 256 抽头校正滤波器并联合优化后误差降为二分之一到三分之一。这支持早期染色需要短滤波器吸收的判断，机制是模态基函数擅长长衰减尾而不擅长直达与强早期反射的陡峭包络，短滤波器正好补这段。第二组是权重更新频率对照：每采样重算残差向量开销大，每 8 采样重算仍保持平滑输出，这支持调度优化不明显损失听感连续性的判断。

还有一组隐含对照是独立极点相对共享极点的定性对照。论文指出独立拟合会导致同一模式频率阻尼漂移而使残差插值无定义，共享极点通过加权平均与联合重拟合消除这种漂移。虽然没有给出独立极点插值会差多少的数字，但从方法逻辑可以确认若不做统一，中间位置会出现双峰拍频。复现者若想补这个消融，可以固定其他条件，只比较独立极点线性插值与共享极点线性插值在中段的频谱起伏，但需自己另录中段脉冲响应作为真值。

高频外推也有旁路对照：Aura 禁用按钮可回到原始数据状态。这意味着用户能直接对比 12 千赫原始上限与外推到 20 千赫的亮度差异，但论文未提供听感评价或频谱误差，复现时不应把更亮直接说成更准确，外推部分本质是创作性增强而非测量还原。

一维假设与高频外推的边界在哪里？

第一个边界是 1 维性。论文明确几何近似为 1 维，接收点只沿中轴移动，数据源只有 3 个纵轴位置。这意味着横向偏移、高度变化、声源移动、双耳朝向的完整空间呈现都不在验证范围内。直接扩展到 2 维或 3 维布置在概念上可行且作者也列为未来工作，但插值数据量、聚类容限与实时调度都需要重新设计，不能认为换几个点就能直接推广。

第二个边界是带宽与阻尼估计。原始模态只到 12 千赫，以上靠拉伸与提升合成；子带衰减估计不可靠时用全局回退。这两处都是用合理假设填补测量不足，适用于明亮度创作，但不适合把 20 千赫段当作隧道真实指纹引用。若素材本身高频丰富且提升量大，外推可能带来金属感或过度明亮，需要靠旁路对比来控制。

第 3 个边界是验证覆盖。精度数字只在 8 米、10 米、25 米锚点报告，中段插值无独立真值；中央处理器数字只在高端苹果芯片报告，未报告缓冲、采样率与多实例；插件可用性声明指向项目官网资源页，本次核对该链接可达且状态码为 200，但可下载的具体版本与系统要求仍需以官网页面为准，不宜把演示时的格式清单当作长期保证。

要复现这条链路先做什么？

先复现采集。准备 Genelec 类监听音箱与全指向测量话筒，在长条均匀隧道一端固定声源，沿中轴量出 8 米、10 米、25 米三点并标记，声卡设 48 千赫、24 比特。用指数扫频在 6 个正交朝向逐次播放并录音，保持增益与电平不变，录后时间对齐、截等长再相加，最后做正则化反卷积得到 3 条脉冲响应。关键检查是六方向叠加前后频响是否更平滑，以及反卷积两端是否出现噪声放大，若出现则调大正则化因子。

再复现建模。按重叠子带做峰拾取与子带混响时间估计，不可靠子带记下并用全局回退；分带最小二乘求残差并设计 256 抽头校正滤波器；跨 3 位置按频率相关容限聚类并按残差幅度加权平均得到 6300 量级的共享极点，频带覆盖 70 赫兹到 12 千赫；最后做联合交替最小二乘重拟合，以 3 位置时域归一化误差低于 3.5% 为通过线。若误差不达标，优先检查聚类容限是否过宽导致不同模式被合并，或校正滤波器长度是否不足。

最后复现实时。把频率、残差、滤波器抽头存为头文件并按通道装载，实现位置平滑、每 8 采样权重混合、向量化状态更新求和、校正滤波、干声摆位增益、拉格朗日 3 次分数延迟的 6 阶段链，叠加截止到最大频率的高频拉伸、阻尼、低频振荡器矩阵与负 60 分贝静音旁路。在与论文相近的高端机上先测单实例单核占用是否低于 25%，再换小缓冲与多实例测边界。插件格式按官网当前提供的音频单元与通用格式为准，复现报告要写清宿主、缓冲、采样率与测试信号，否则占用数字不可比。

何时值得尝试这种方法？

当你的空间本身接近 1 维且混响沿某轴单调变化，例如长隧道、走廊、拱形地道，而你又希望用户能拖动话筒连续走动而非在几个预设间切换时，这种共享极点加残差插值的路线值得尝试。它的好处是锚点拟合精度有明确数字支撑，运行时只需插值残差与短滤波器抽头，算力集中在可向量化的状态更新上，高频还留了创作性外推。若你的空间模态随位置剧烈重组或需要完整双耳渲染，这条简化路线就不合适，应考虑更密的采样网格或头部相关方案。

给研究生的可复述要点是六句话：六方向叠加近似无指向源，三距离覆盖感知范围，独立模态分解得到初始极点残差，跨位置聚类合并出共享极点，联合重拟合使残差可插值，实时端用 8 采样调度加分数延迟实现走动。记住两个数字与两个动作：6300 极点从 70 赫兹到 12 千赫、误差低于 3.5% 是精度证据，拉伸到 20 千赫与低于 25% 单核占用是能力与成本证据，拖动 0 到 30 米与开关 Aura 旁路是最直接的验证动作。

还需补的验证是中段插值的独立真值、低端机与小缓冲下的占用、多实例与自动化调制下的稳定性。若补上这些，这篇演示就能从好听可用的原型升级为可部署的空间混响方案。
