A Dual-Stream Framework Combining Audio Spectrogram Transformer and Dynamic Mode Decomposition for Plate Modal Parameter Estimation ★

英文题目：A Dual-Stream Framework Combining Audio Spectrogram Transformer and Dynamic Mode Decomposition for Plate Modal Parameter Estimation ★

会议身份：conference:dafx:2026:conference-paper-id:DAFx26_challenge_91

✅ 来源为官方会议 PDF；表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示，未冒称作者原始 TeX。

会议来源：官方记录 · 官方 PDF

标签：#模型融合 #信号处理 #Transformer #预训练 #房间脉冲响应估计

评分：5.7/10 | 创新 1.3/2 | 技术严谨 1.0/1.5 | 实验充分 0.7/1.5 | 清晰度 0.8/1 | 影响力 0.8/1.5 | 开源 0.0/1.5 | 可复现 0.3/0.5 | 工程/实践 0.8/1.5

排名：前50% | 文档类型：方法研究

👥 作者与机构

Yun Zhang：机构信息未能从会议 PDF 纯文本可靠映射
Liangming Chen：机构信息未能从会议 PDF 纯文本可靠映射
Zhenyu Guo：机构信息未能从会议 PDF 纯文本可靠映射
Wei Liu：机构信息未能从会议 PDF 纯文本可靠映射
Gongping Huang：机构信息未能从会议 PDF 纯文本可靠映射

📌 核心摘要

板混响逆问题输入为1秒位移脉冲响应，输出为20Hz至10000Hz带内变长模态集的固有频率、衰减系数与模态增益，难点在于数千密集交叠模态难以分离与计数。方法先将响应映射到10000槽对数频率网格并做衰减与增益压缩归一化，建立统一离散表示与监督目标。全局分支用AudioSet预训练音频谱Transformer提取频谱时序表征，局部分支在短时傅里叶变换邻域做低秩动态模态分解得到衰减与幅值描述子。两路特征在统一网格拼接融合后经卷积共享编码，再由三个并行卷积头分别预测模态存在概率、衰减与增益，经阈值化与反归一化恢复参数。与谱峰拾取基线相比，该设计以全局上下文定位候选结构，以局部指数衰减先验分辨近邻模态，兼顾数据驱动表示与物理可解释性。在官方1000条合成验证集下，所提方法的总体相对误差指标RE为0.867，低于谱峰拾取基线的RE1.976。结论适用边界受限于合成板数据与上述评测带，真实板材非线性与噪声外推尚未验证。原文未披露训练、推理或部署成本。

🔗 开源与复现资源

本次未形成可展示的已核验资源记录，开放状态尚未核实。可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。

🧭 深度解读

输入是什么，输出是什么，什么信息必须保留？

这篇论文研究的是薄板混响的逆问题。输入是一条时长 1 秒的位移脉冲响应，输出是一个变长集合，每个元素包含固有频率、衰减常数与模态增益 3 个量。物理背景是薄板振动产生密集共振，正向仿真已经比较成熟，但从观测反推数千个模态非常困难。学习依赖是研究生要先理解脉冲响应不是普通音频事件分类信号，而是一叠指数衰减正弦的叠加，频率决定听感上的共振位置，衰减决定尾音长短，增益决定每个峰有多高。

必须保留的信息包括原始幅度尺度与高频密集结构，因为幅度一旦归一化就会丢失增益的物理含义，高频一旦降采样就会丢失密集模态。论文把评估带限定在 20 赫兹到 10000 赫兹，带外模态在训练光栅化与评估时都忽略。输出不是固定向量而是变长集合，所以后续必须解决如何把变长问题变成可监督的固定网格问题，这是全文方法设计的起点。

已有路线为什么在密集重叠模态上不可靠？

论文对照了 3 条路线。第一条是官方基线，先做谱峰拾取再在每个峰附近估计参数。白话说就是先在频谱上找尖峰，再把尖峰当成模态。这种做法对突出且分离良好的共振有效，但对大量靠得很近甚至重叠的模态会失效，因为峰拾取只能看到合并后的包络，看不到被淹没的小峰。第二条是动态模态分解路线，给定动力系统的一串观测，用低秩线性算子近似演化，特征值决定振荡频率与衰减率，特征向量坐标决定幅度。

白话说就是把连续谱帧看成线性推进，用矩阵特征结构反推局部衰减。这条路线适合薄板时频响应中指数衰减轨迹，但缺乏全局感受野，看不到整体混响结构。第 3 条是大规模音频预训练模型路线，包括在音频集上预训练的变换器结构与卷积结构，它们能抓住音频谱结构与时间演化，但没有显式物理衰减先验。论文的判断是密集模态需要同时有全局结构理解与局部动力学约束，因此提出双流融合，而不是只改进峰拾取阈值。

同输入同目标的对照应如何理解取舍？

回到同输入同目标同运行阶段的对照。基线与本方法输入都是 1 秒脉冲响应，目标都是评估带内变长模态集合，运行阶段都是在验证集上 1 次前向得到清单，因此主结果表的比较是同条件可比的。基线的优点是不需要训练且实现简单，在稀疏突出共振上可用，代价是密集重叠处大量漏检。双流方法的优点是同时利用预训练全局结构与物理局部衰减，对频率与衰减改善大，代价是需要合成 10000 条训练、离线分解特征与 8 卡量级训练资源，且增益与高密度计数仍弱。

可微模态仿真与逆渲染路线在文献中被提及，但原文没有在同一 1000 条验证与同一匈牙利度量下对比，因此不能把类别差异当成同条件胜负。选择建议是若任务是稀疏乐器弦膜且算力有限，可先从峰拾取基线起步，若任务是薄板这种密集板混响且能承担训练与特征预计算，再尝试双流融合并重点补增益与高密度分组验证。

任务如何形式化，评估如何同时惩罚找错数与估错值？

形式化上记真值集合有 M 个模态，每个记为频率、衰减、增益三元组，估计集合有 M 波浪线个模态。挑战要求只考虑评估带内模态。评估先用匈牙利匹配把估计与真值配对，再对每个配对计算频率、衰减、增益的相对误差并截断到 1，避免单个离群值主导平均。然后在整条板子上对所有真值模态求平均，得到频率误差、衰减误差与增益误差，再平均得到不含计数惩罚的组合误差。最后加上计数惩罚项，也就是估计条数与真值条数绝对差除以真值条数再截断到 1。

举例来说，如果真值有上 10000 个而基线只检出不到 100 个，即使检出的几十个很准，计数惩罚与漏检配对的高误差也会把总分拉高。论文报告基线总分接近 1.976，说明在这种度量下漏检本身就是主要误差来源。理解这一点才能看懂后文为什么同时报告参数误差与计数偏差，而不是只看频率误差下降。

双流全景：一个样本如何走完输入到输出？

先沿一个样本走完全程。输入是未归一化的位移脉冲响应。左侧音频频谱变换器分支先把幅度归一化后的响应变成对数梅尔滤波器组，再送入在音频集上预训练的变换器主干，取出类别标记嵌入并拼接标量对数能量特征，形成全局嵌入后广播到 10000 点对数网格上。

右侧动态模态分解分支保留未归一化响应的物理尺度，一路做快速傅里叶变换取对数幅度再插值到对数网格，另一路重采样到 48 千赫兹后做短时傅里叶变换并做局部动态模态分解，得到衰减率、中心频率与幅度描述子，再映射到同一对数网格并做零填充与有效掩码，最终堆成 4 通道张量并编码为 256 维特征。2 流在网格上拼接成 1025 通道，再经 1 维卷积精炼为共享隐特征，最后 3 个并行 1 维卷积头分别预测存在概率、归一化衰减与归一化增益。

推理时对存在概率做阈值判断， active 的 bin 取网格中心频率为估计频率，再把衰减与增益反归一化与反对数变换回物理量。

音频频谱变换器 × 动态模态分解： 音频频谱变换器负责对整个 1 秒脉冲响应的对数梅尔谱建模全局时间谱结构，动态模态分解负责在短时傅里叶局部频带内拟合指数衰减轨迹并输出衰减率与幅值描述子，二者搭配的理由是前者有全局感受野但分辨不清重叠峰，后者有物理衰减模型但看不到整体混响包络，组合后在 10000 点对数频率网格上拼接融合，再由卷积头同时做存在检测与参数回归。

下面这张图是理解上述分工与汇合位置的关键，建议按导读顺序对照像素阅读。

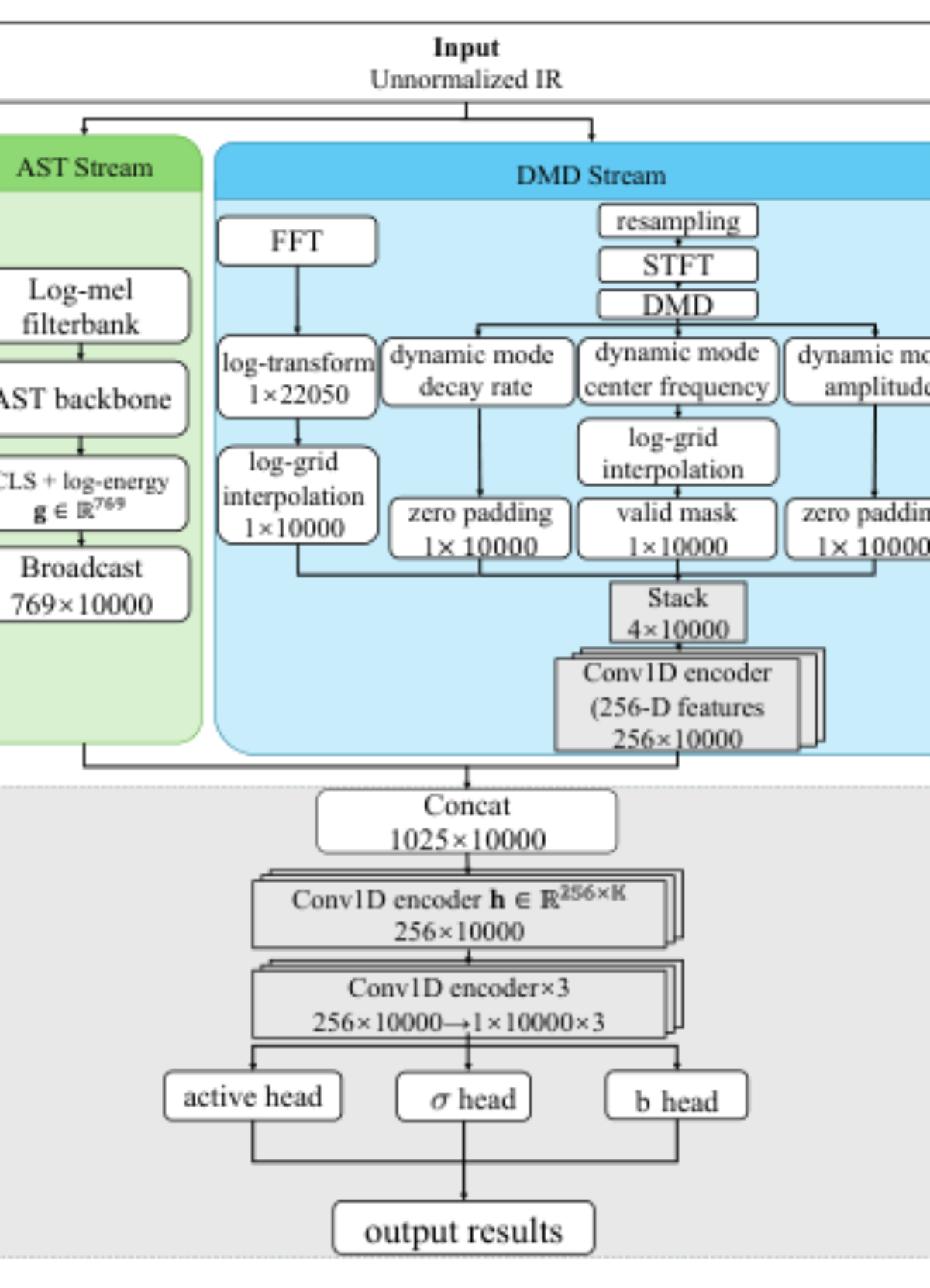

看图路径： 1. 先从顶部未归一化脉冲响应出发，沿箭头区分左侧音频频谱变换器分支与右侧动态模态分解分支；2. 再看右侧快速傅里叶变换与重采样短时傅里叶变换动态模态分解两条子路径如何变成四个 10000 点通道；3. 接着看 769 乘 10000 的广播特征与 256 乘 10000 的编码特征在拼接处汇成 1025 乘 10000；4. 最后看底部三个并行头如何分别输出存在概率、衰减与增益

论文图 1。原论文 Figure 1：“Overall architecture of the proposed framework.”。

从像素看，顶部是未归一化脉冲响应输入，向下分成绿色左侧分支与蓝色右侧分支。左侧可见对数梅尔滤波器组、变换器主干、类别标记加对数能量与广播到 769 乘 10000 的标注。右侧可见快速傅里叶变换、对数变换、重采样、短时傅里叶变换、动态模态分解 3 路衰减率与中心频率与幅度，再经对数网格插值、零填充与有效掩码堆成 4 乘 10000 并编码为 256 乘 10000。底部灰色区是拼接为 1025 乘 10000、卷积编码与 3 个头的结构，最终汇到输出结果。这种布局直接对应前文一个样本的走法，说明融合发生在统一对数网格上而不是原始波形上。

网格与归一化：变长集合如何变成固定监督？

网格化是把连续频率变成 10000 个对数等比 bins 的操作。每个真值模态按最近邻落入一个 bin，若多个模态撞进同一个 bin，只保留绝对增益最大的那个，其余在该分辨率下被丢弃。每个 bin 有二进制 active 标签，active 的 bin 存衰减与增益，非 active 填零。衰减与增益跨越多个数量级，直接回归不稳定，所以先取对数压缩，再用训练集全部 active bins 的全局均值与标准差做标准化。白话说就是先把大动态压成小动态，再把小动态搬到零均值单位方差附近，让卷积头学起来更平稳。

推理是逆过程，先阈值选 active，再取中心频率，反标准化与反对数得到物理衰减与增益。这种设计的代价是分辨率上限被网格固定，撞 bin 的小模态必然丢失，后文计数偏差仍有 1806 也与此有关。

对数频率网格 × 模态存在检测： 对数频率网格是把 20 赫兹到 10000 赫兹评估带按对数等比切成 10000 个 bins 的离散表示，模态存在检测是在每个 bin 上判断是否有模态落入该 bin 的二分类任务，分工是网格把变长模态集合变成固定长度监督目标，检测头输出存在概率，搭配原因是只有先确定哪些 bins 为 active，才能只在 active bins 上回归衰减与增益并反归一化得到最终模态清单。

衰减常数 × 模态增益： 衰减常数描述每个共振模态随时间衰减快慢，模态增益描述该模态被激励与观测到的幅度大小，二者分工是频率决定位置而衰减与增益决定包络形状，搭配理由是论文对它们分别做对数压缩与标准化后再用加权 Huber 回归，因为原文指出它们跨越多个数量级且低频模态对整体衰减贡献更大，需要先压动态范围再按频率加权学习。

局部分解如何从谱片算出衰减率与幅度？

动态模态分解分支的计算可以复述为一系列具体动作。先把未归一化响应重采样到 48 千赫兹，再用凯塞窗做短时傅里叶变换，帧长 2048 点，跳长 512 点，得到复数谱矩阵。不是对整张谱做分解，而是沿频率轴做局部分析。对选定的谱 bin，取前后各 15 个共 31 个频带构成局部谱片，并丢掉开头与结尾各 3 帧以减少边界效应。把该谱片按时间切成两组错 1 位的快照矩阵，做秩为 3 的截断奇异值分解的精确动态模态分解，得到 3 个特征值与复幅度。

衰减率取特征值的对数，幅度取复幅度的模，中心频率取该邻域的中心频率。这样每个局部产生 3 组描述子。再沿频率轴以步长 2 滑动，对线性谱网格上的描述子按中心频率就近映射到对数网格，同一 bin 只保留幅度最大的描述子，空 bin 在衰减与幅度通道填零，有描述子的 bin 置有效掩码为 1。原文强调这些分解得到的衰减与幅度是输入特征，不是目标模态参数，不能直接当答案输出，它们的作用是给网络提供显式物理动力学先验，帮助分辨靠得很近的模态并稳定回归。

全部该分支特征离线预计算，以减少训练开销。

损失与优化如何只在有模态处学回归？

训练目标分成两部分。分类分支在全部 10000 个 bins 上做二分类，用聚焦损失处理正负极不平衡，聚焦参数为 2，类别平衡因子为 0.35。回归分支只在真值 active 的 bins 上计算，对预测衰减与增益用过渡阈值为 1 的 Huber 损失以容忍离群值，并乘以按中心频率指数衰减归一化得到的频率权重，让低频获得更大权重，理由是低频对整体混响衰减贡献更强。回归损失在 active bins 上平均后与分类损失直接相加。

优化用权重衰减为万分之一的 AdamW，主干学习率为 5 乘 10 的负 6 次方，头部学习率为十的负 4 次方，先 3 轮预热再余弦衰减，共训练 100 轮，批量为 4，选验证损失最低的检查点做最终推理，活动阈值为 0.411。需要指出缺项是原文没有报告梯度是否截断到预计算分解特征，也没有给出余弦衰减的终止学习率与预热后调度细节，不能从模型名推定这些实现。

焦点损失 × 加权 Huber 损失： 焦点损失负责处理 10000 个 bins 中 active 远少于 inactive 的类别不平衡分类问题，加权 Huber 损失负责只在 active bins 上回归归一化衰减与增益并抑制离群值影响，二者搭配原因是检测错了回归就没有意义而回归离群又会拉偏整体误差，组合时按频率权重给低频更大权重再把两项直接相加作为总目标联合优化。

数据、基线与实现条件是否可比？

实验用官方生成代码合成 10000 条 1 秒脉冲响应做训练，1000 条做留出验证。评估带与网格与前文一致，分解特征为训练与验证划分分别预计算。变换器主干用音频集预训练初始化再与网格头联合微调。基线采用官方任务 B 谱峰拾取方法，标准设置为峰突出度 6 分贝、最小峰间距 2 赫兹。评价用官方匈牙利匹配实现，指标越小越好。

硬件为两颗至强铂金 8180 处理器、1TB 内存与 8 张 3090 显卡，但原文没有报告训练总时长与单条推理延迟，所以不能从显卡数量推定方法更快或更省。公平性上基线与本方法在同一 1000 条验证集上比较，同一评估带与同一匹配代码，条件一致。局限是只有合成数据验证，没有实录板混响，也没有报告不同板材与边界条件分组结果，因此总体趋势不等于每类板子都同样改善。下面两张表分别整理主结果数字与可复现的实验配置，阅读时先看比较问题与条件再看数字。

第一张是主结果比较问题：同一验证集上基线与可运行的双流方法谁的总误差与计数偏差更小，指标方向均为越小越好。

该表显示双流方法在总误差、频率误差、衰减误差与计数偏差上全面低于基线，但增益误差仍接近 0.9，说明幅度学习仍是短板，计数偏差虽大幅下降但绝对值仍以千计，密集场景下漏检依然严重。第二张是复现配置表，回答要跑通需要什么数据划分、频率带、网格与阈值，数字方向不是好坏而是必须一致的设置。

来源证据	量化值 1	量化值 2	量化值 3	量化值 4
来源句 1	10 000	1	—	—
来源句 2	20 Hz	10 000 Hz	—	—
来源句 3	10 000	1	—	—
来源句 4	100 epochs	4	—	—

该表说明训练量、验证量、评估带、网格数与推理阈值是复现时必须对齐的超参数，改动任一项都会改变监督分布与计数口径，不能与主结果直接比较。第三张是分解分支计算表，回答局部特征如何可重放，重点是窗、帧长、邻域与秩的设置。

来源证据	量化值 1	量化值 2	量化值 3	量化值 4
来源句 2	2048 samples	512 samples	—	—
来源句 3	31	15	—	—
来源句 4	10	3	1	5；3.1；0；10 000

该表把重采样率、窗类型、帧长跳长、局部 31 带与秩为 3 固定下来，复现时应先按此生成离线特征再训练融合网络，否则全局分支与局部分支的网格对齐会错位。

主结果强在哪里，弱在哪里？

主结果在 1000 条验证上报告均值加标准差。基线频率误差 0.986、衰减误差 0.994、增益误差 0.990，不含计数惩罚的组合误差 0.990，总误差 1.976。双流方法把频率误差降到 0.338、衰减误差降到 0.511、增益误差降到 0.907、组合误差降到 0.586，总误差降到 0.867，相对下降约 56%。计数偏差从 4867 降到 1806，对应标准差从 3492 降到 2572。支持的判断是全局表示加局部动力学先验实质改善了密集参数估计，尤其频率与衰减改善明显。

限制是增益误差仍高，只比基线低约 0.08，且计数偏差绝对值仍大，说明方法找到了更多模态但远未找全。标准差也值得注意，本方法频率误差标准差 0.178 与总误差标准差 0.259 都远大于基线，说明不同板子间差异变大，总体平均改善不等于每条都稳定改善。

匈牙利匹配误差 × 模态计数偏差： 匈牙利匹配误差是把估计模态与真值模态按频率、衰减、增益做最优配对后再平均每条真值模态相对误差的精度度量，模态计数偏差是估计条数与真值条数绝对差值的数量度量，分工是前者衡量参数准不准后者衡量找全了没有，搭配原因是论文总分把两者相加并对计数偏差做截断惩罚，避免只报参数误差而掩盖漏检数千个模态的问题。

下面这张散点图把计数问题看得更直观，导读后请按观察动作核对像素。

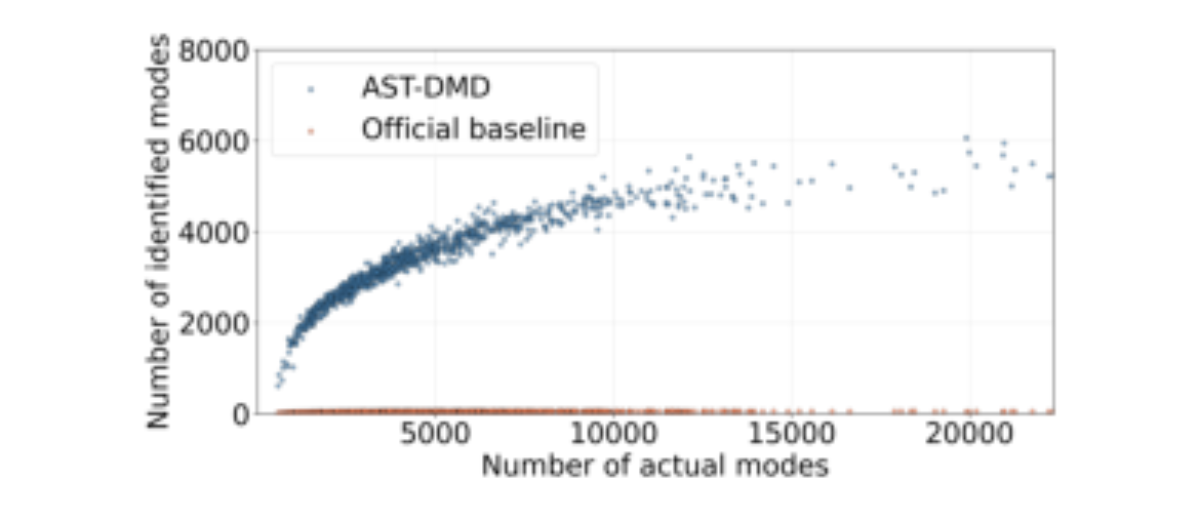

看图路径： 1. 先确认横轴为真实模态数、纵轴为检出模态数以及蓝色与橙色图例各代表哪种方法；2. 再观察橙色基线点是否长期贴在横轴附近且检出数不足百分量级；3. 接着沿横轴从小到大看蓝色点如何上升并在右侧逐渐散开且低于对角线；4. 最后比较同一横轴区间两类点的垂直差距以理解计数偏差的改善与残留漏检

论文图 2。原论文 Figure 2：“Comparison of the number of identified modes versus actual modes between the AST-DMD framework and the official baseline.”。

从像素看，横轴是真实模态数，纵轴是检出模态数，蓝色为本方法，橙色为官方基线。橙色点长期贴在纵轴零附近，即使真实数超过两万，检出仍不足百量级。蓝色点随真实数上升而上升，在真实数较小处接近对角线下方的快速上升段，在真实数超过一万后增速放缓并散开，最高检出约六千而真实可达两万以上。这支持前文计数偏差下降但残留漏检的判断，也说明漏检随密度增加而加重，不能把平均 1806 的偏差理解为每条都只差一千多。

来源证据	量化值 1	量化值 2	量化值 3	量化值 4
来源句 1	1.976	0.867	—	—
来源句 2	0.986	0.994	0.990	1.976；0.338；0.511；0.867；56%；0.907
来源句 3	4867	3492	1806	2572

该表把来源中的主结果数值按原文证据句整理，数值和方向只适用于当前验证条件，不能外推到其他数据。

没有单流对照时还能做什么反证？

原文没有给出拿掉变换器分支或拿掉分解分支的消融，也没有报告不同秩、不同邻域宽度或不同阈值的影响，因此不能补写拿掉后必然怎样。在现有证据下能做的反证是利用已报告的未胜出项。第一，增益误差几乎没有实质改善，说明当前融合与加权回归对幅度建模帮助有限，频率与衰减的改善不能推广到增益。第二，计数偏差虽下降但仍以千计，且散点图右侧明显低于对角线，说明在高密度区网格碰撞与阈值筛选仍丢掉大量小增益模态。

第三，基线只检出不到 100 个而本方法检出数千个，但总误差仍有 0.867，说明找全之后参数误差仍是瓶颈。这些反证提示后续应优先检查网格分辨率、碰撞保留规则与增益监督，而不是继续只调分类阈值。若要补验证，最直接的是固定其他条件做单流对照与阈值扫描，并按真实密度分组报告误差，否则无法区分改善来自全局预训练还是局部分解先验。

哪些边界没有测，哪些结论不能推广？

未评测边界需要明确列出。数据上只有合成脉冲响应，没有实录薄板混响，也没有噪声、麦克风位置变化与非线性板的测试，因此不能承诺在实录上同样下降。指标上只报告相对误差与计数偏差，没有报告误检率、精度召回曲线、延迟、显存与单条推理时间，因此不能承诺检测更准的同时也更快更省。方法上网格碰撞只保留最大增益模态，评估带外直接忽略，阈值固定为 0.411，这些选择在高密度与带边模态上可能系统性漏检。

统计上只报告均值与标准差，没有中位数、分位数与显著性检验，且本方法方差更大，平均改善不等于每条改善。资源状态上本次没有发现来源绑定且完成安全验证的代码与数据资源，不得声称代码模型或数据已公开，只能按论文文字复现生成代码与训练流程。

复现先做什么，需要对齐哪些细节？

复现应按学习依赖排序。第一步用官方生成代码产生 10000 条训练与 1000 条验证的 1 秒响应，并固定 20 赫兹到 10000 赫兹评估带与 10000 点对数网格，否则监督 bins 口径不一致。第二步按分支分别准备输入，变换器分支用幅度归一化后响应做对数梅尔与对数能量特征，分解分支用未归一化响应重采样到 48 千赫兹后按凯塞窗、2048 帧长、512 跳长、31 带邻域、丢边 3 帧、秩为 3 做离线特征，并按中心频率映射到对数网格做零填充与有效掩码。

第三步对衰减取自然对数、对增益取绝对值以 10 为底对数，再用训练集 active bins 的均值方差标准化，网格碰撞只留最大增益。第四步用音频集预训练初始化变换器，以 5 乘 10 的负 6 次方微调主干、十的负 4 次方训练头部，权重衰减万分之一，3 轮预热加余弦衰减训练 100 轮，批量 4，选验证损失最低检查点，以 0.411 阈值推理并反变换得到频率衰减增益。常见误解是把分解特征当直接答案或把归一化响应拿去估计增益，前者忽略了它们只是输入先验，后者破坏了幅度的物理尺度。

何时值得尝试，还需补哪项验证？

综合来看，当观测是 1 秒薄板脉冲响应且目标是数千个密集模态时，值得尝试把全局变换器表示与局部指数衰减先验在统一对数网格上融合，因为论文在官方验证集上把总误差从 1.976 降到 0.867，频率误差降到 0.338，衰减误差降到 0.511，计数偏差从 4867 降到 1806，这些是直接报告的数字。但应清醒看到增益误差仍为 0.907，高密度区仍系统性少检数千个，且方差变大意味着不同板子效果不均。

下一步最缺的不是更大主干，而是单流消融、阈值与网格分辨率扫描、按密度与频带分组的误差，以及实录与噪声鲁棒性测试。只有补上这些，才能区分改善来源并判断方法在真实板混响中是否成立。复现时先对齐数据生成、网格、归一化逆变换与阈值，再谈调参，否则数字不可比。
