英文题目：A Multi-Resolution Spectrogram Approach for Estimating the Physical Parameters of a Plate Reverb
会议身份：
conference:dafx:2026:conference-paper-id:DAFx26_challenge_80
✅ 来源为官方会议 PDF；表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示，未冒称作者原始 TeX。
标签：#CNN #时频分析 #房间脉冲响应估计
评分：6.0/10 | 创新 1.2/2 | 技术严谨 1.2/1.5 | 实验充分 0.9/1.5 | 清晰度 0.7/1 | 影响力 0.7/1.5 | 开源 0.0/1.5 | 可复现 0.3/0.5 | 工程/实践 1.0/1.5
排名：前50% | 文档类型：应用研究
👥 作者与机构
- Jared Lipkin：机构信息未能从会议 PDF 纯文本可靠映射
- Meiying Chen：机构信息未能从会议 PDF 纯文本可靠映射
- Benjamin Thompson：机构信息未能从会议 PDF 纯文本可靠映射
- David Anderson：机构信息未能从会议 PDF 纯文本可靠映射
- Andrea Cogliati：机构信息未能从会议 PDF 纯文本可靠映射
- Michael Heilemann：机构信息未能从会议 PDF 纯文本可靠映射
📌 核心摘要
该任务输入为板式混响的脉冲响应波形，输出为板高与输出拾音位置等六个导出物理量，实际难点在于高阶模态节线对称导致同一幅度谱对应多个位置，且高频模态重叠严重而难以分辨孤立共振。方法链第一步按模态重叠将脉冲响应下采样30倍至1470Hz以保留前20个孤立共振并将频率分辨率提升至1.4355Hz，第二步计算N为256、512、1024的多分辨率幅度谱并叠加N为512的相位谱构成四通道图像。第三步将四通道图像送入随机初始化的ResNet-18直接回归板长等七个原始物理量，再经解析式换算为密度厚度比与刚度比等导出量。相对全频带幅度谱图的关键机制差异在于用带宽限制换取低频分辨率，并用相位信息打破幅度简并，具有在已知板宽与输入位置条件下提升位置估计的实际意义。在200条5秒IR验证集下，M1-DsPh的Param. NMSE指标为0.0058，低于基线的Param. NMSE指标的0.0605。该结论适用边界受限于仿真简支板且板宽、输入位置与泊松比已知，尚未验证真实板混响与噪声失配下的失败条件。训练成本为在Intel i9-11900K加单张RTX 3090上约63分54秒完成42轮训练，推理开销在M2 MacBook Air上200条集平均延迟约6.47毫秒。
🔗 开源与复现资源
本次未形成可展示的已核验资源记录，开放状态尚未核实。 可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。
🧭 深度解读
输入是什么，要输出什么，哪些信息必须保留？
这篇论文处理的是板混响参数估计挑战中的任务 A，输入是一段录制的板混响脉冲响应，也就是给板一个激励后记录下来的振动衰减声音，输出不是混响音频本身，而是背后决定声音的物理导出参数，包括密度厚度比、刚度比、张力比、板高度以及输出拾取位置的横纵坐标。初学者容易把这个问题误解为音频分类，实际上它是一个回归问题，模型要输出连续数值，而且误差用归一化均方误差衡量，越小越好。
白话先讲清楚脉冲响应，它可以理解为系统的指纹，里面叠加了很多共振峰，每个峰的位置、高度和衰减速度都携带了材料与尺寸信息，英文称为 impulse response，缩写为 IR，后文统一称为脉冲响应。另一个关键词是谱图，即 spectrogram，指把 1 维波形切成短帧并做傅里叶变换后得到的 2 维时频图像，横轴是时间，纵轴是频率，颜色深浅是能量。论文必须保留的信息正是这些共振峰的频率位置与相对强度，因为后续推导表明共振频率由密度、厚度、杨氏模量、张力与板尺寸共同决定。
本文的写作只依据论文正文证据与本次收到的官方原图像素，不引入外部实现细节。资源状态方面，本次没有发现来源绑定且完成安全验证的资源，因此不能声称代码、模型或数据已公开，复现讨论只能停留在论文描述的步骤层面。仿真脉冲响应的生成细节以挑战配套文档为准，本文只复述论文明确写出的降采样、谱图与网络改造步骤。
同类问题通常怎么做，本文路线有何不同？
在声音与振动领域，板振动常被建模为多个共振模态的叠加，每个模态有自己的固有频率与空间振型，输出点落在波峰还是波节上会改变观测到的幅度。传统做法是直接拟合共振频率公式，或者在高频段做统计能量分析。论文引用了模态重叠、施罗德频率与振动局域化等概念，说明高频同时激发的模态太多，难以逐个分辨，而低频孤立共振更适合做参数辨识。
与直接把原始波形送入 1 维网络的路线相比，本文选择把波形转成图像再复用图像网络。具体是改造残差网络 ResNet-18，该网络原本有 18 个卷积层、约 11,700,000 参数，用于图像分类。改造点在于绕开预训练权重并把输出层改为回归原始参数或对应的导出参数。这种跨模态复用的前提是谱图确实保留了共振结构，而不是简单地把声音当图片看。
需要区分的是，论文没有报告与传统频率拟合法在同条件下的逐项对比，也没有给出人工听感评价。它的对照主要发生在自身 3 个变体之间，以及用官方评估脚本计算的基线相对关系上。因此后文的胜负判断只在该论文定义的验证集与指标下成立，不能推广为所有板混响辨识任务的最优解。理解这一点才能正确放置降采样与相位通道的贡献。
到底要估计哪几个量，公式里谁决定共振频率？
挑战任务要求辨识 6 个导出参数，论文正文同时提到模型输出层被改造为面向 7 个原始参数，包括板高度、厚度、密度、张力、杨氏模量与输出位置横纵坐标。导出参数则包括密度厚度比、刚度比、张力比、板高度与输出位置。初学者先记住白话含义，密度厚度比反映单位面积有多重，刚度比反映板有多硬多难弯曲，张力比反映板被拉得多紧，板高度决定纵向能容下多少个半波，输出位置决定拾取点落在哪些振型的波峰或波节上。
密度厚度比 × 刚度比： 密度厚度比由密度与厚度乘积构成，决定单位面积质量，刚度比由弯曲刚度除以单位面积质量构成，决定弯曲波传播与共振间隔，二者搭配的理由是挑战任务要求估计的是由原始物理量导出的组合量而非直接估计每个原始量，组合意义在于把材料与几何耦合进共振频率公式，使网络目标与振动方程中的系数直接对应。
论文给出的简支板共振频率关系表明，角频率与密度厚度比的平方根成反比，并与张力项和刚度项共同决定的波数相关。波数又由横向与纵向半波数除以板宽与板高得到。直观理解是板越大越薄越软，共振越密集，张力越大、刚度越大，共振整体上移。输出位置不改变固有频率，但改变每个模态被观测到的幅度与相位，这正是后文需要相位通道的原因。
举一个教学例子而非论文数据，假设第二个横向模态在板中线两侧对称，如果只看幅度，左侧 1/4 处和右侧 1/4 处可能看起来一样，但它们的振动极性相反。这个例子帮助理解为什么幅度相同不代表位置相同，但具体数值仍需回到论文的对称位置论述，不外推到其他模态。参数之间的耦合也意味着材料组合量可能比几何量更难分离。
沿一个脉冲响应走完全流程会发生什么？
拿一条脉冲响应作为样本，流程分为 4 步。第一步是降采样，把原始高采样率信号降采样到较低采样率，目的是丢掉高频统计混叠区，只保留前 20 个左右的低频孤立共振。第二步是计算多分辨率谱图，用 3 种傅里叶长度分别计算幅度谱，再加一条相位谱，拼成 4 通道图像。第三步是归一化与尺寸调整，使网络输入满足残差网络的通道与尺寸要求。第 4 步是把 4 通道图像送入改造后的残差网络，直接回归物理参数。
这种安排的理由在正文中有明确论述，高频模态重叠严重，分离度差，对辨识板特性的信息量有限，而输入激励位置已知，不需要依赖高频局域化特征去反推激励点。因此主动压缩带宽不是随意丢信息，而是有意把模型注意力压到低频。相位通道的理由同样明确，高阶模态节点线多，对称位置幅度相同，必须靠相对相位区分。
从监督来源看，这是一个有监督回归任务，输入是谱图张量，目标是归一化后的物理参数，损失是归一化均方误差。论文未报告损失函数的逐项权重、参数归一化上下界的具体数值推导过程，也未说明梯度是否在某处截断，因此不从网络名称推定优化细节，只能按已报告的优化器与学习率策略复述。提交结果仅包含降采样加相位模型，其余变体用于过程分析。
多分辨率、降采样与相位各自负责什么？
先解释多分辨率谱图，白话说就是用长窗看频率、用短窗看时间，英文为 multi-resolution spectrogram。傅里叶长度越长，频率分辨率越高，但时间分辨率越低。论文在降采样版本中使用 3 种长度，步长设为长度的八分之一，相当于密集重叠取帧。3 种分辨率拼成 3 个通道，类似彩色图像的红绿蓝 3 通道，只是这里每个通道是不同频率分辨率下的能量图。
多分辨率谱图 × 残差网络： 多分辨率谱图负责用不同傅里叶长度把同一段脉冲响应的时频能量排成多通道图像，长窗提高频率分辨率而短窗保留时间衰减形态；残差网络负责从这种谱图图像中学习共振位置与强度到物理参数的回归映射，二者搭配的理由是 1 维长脉冲响应难以直接对齐共振结构，转成图像后可复用图像网络的局部滤波与层次抽象，组合新增的作用是把物理参数估计变成谱图回归问题。
再解释降采样与低频聚焦的关系，白话说就是先把声音变慢变窄，只看低频，英文对应 downsampling 与 low modal overlap region。论文计算在给定参数范围内降采样后仍能看到前 20 个共振，最长窗对应的频率分辨率远细于降采样前的最粗分辨率。这种数量级差异说明不降采样时低频峰会被很粗的频率格子抹平。
降采样 × 低模态重叠区： 降采样负责把原始采样率降低并丢掉高频段，把观测窗口集中在低频前 20 个共振上；低模态重叠区指同时被激发的模态数目较少、单个共振峰可以被分辨的低频段，二者搭配的理由是原文认为只有低频孤立共振具有明确空间定义且简并有限，高频统计混叠对辨识板刚度与尺寸帮助有限，组合新增的作用是用更小的频率分辨率代价换取模型关注最有信息量的频段。
然后解释幅度与相位的分工，幅度谱记录能量，相位谱记录极性。论文举例归一化输出位置在 2 阶 1 阶模态上幅度相同，但相对其他模态的相位不同。高阶模态节点线多，这种对称模糊更严重，因此相位通道主要改善输出位置估计。
谱幅度 × 谱相位： 谱幅度负责记录每个共振的能量强弱，谱相位负责记录各模态相对极性与符号关系，二者搭配的理由是高阶模态存在节点与腹点对称，多个输出位置可以给出相同幅度响应，仅看幅度无法区分对称点，组合新增的作用是让输出位置估计获得幅度之外的判别依据。
下面先看输入与训练配置的差异，下表把原文连续句中的关键超参数整理为五列，便于复现时逐项核对。阅读时注意傅里叶长度在降采样与全带宽版本中取值不同，步长、降采样倍数与采样率共同决定频率分辨率，指标方向是误差越小越好、分辨率越细越有利于分辨低频峰。
| 输入版本 | 幅度通道设置 | 相位与步长设置 | 降采样与采样设置 | 分辨率与训练调度 |
|---|---|---|---|---|
| downsampled input | [N = 256, 512, 1024] | N = 512, N/8 | factor of 30, fs = 1470 Hz, first 20 resonances | 1.4355 Hz, 43.0664 Hz, 1000 epochs, 30 cycles, 1×10−3 |
该表说明复现时必须先做降采样再算谱图，不能直接用原始采样率套用短窗长度，否则频率分辨率对不上。代价是高频信息被主动丢弃，如果未来任务需要估计激励位置或高频阻尼，这种压缩可能有害，论文也明确指出因激励位置已知才不关注高频。训练调度中的轮数与耐心值决定早停条件，优化器初始值决定起点步长。

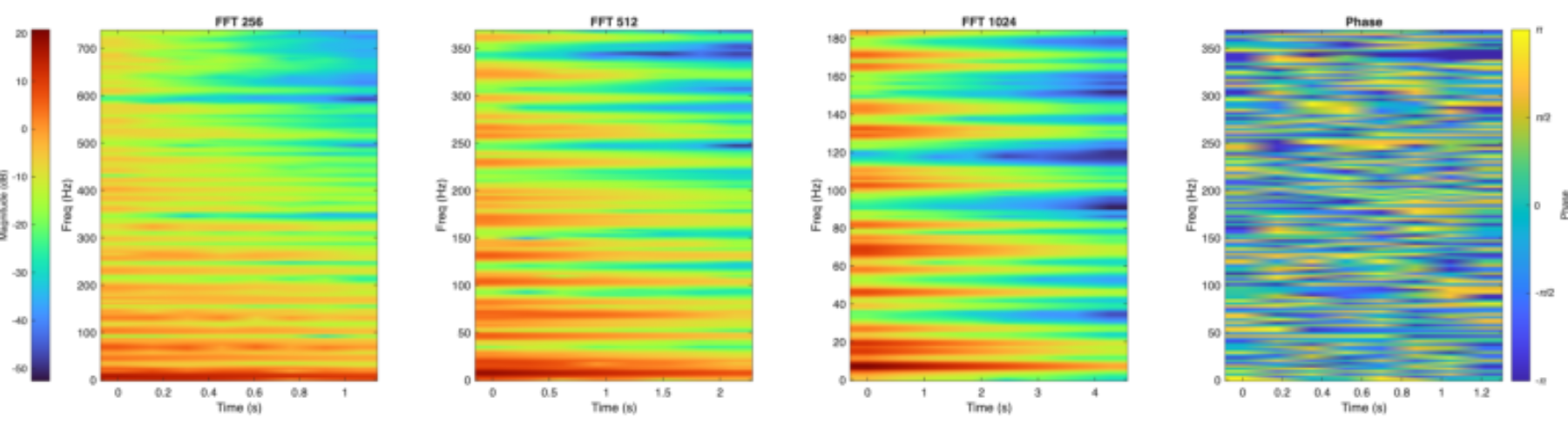

下面先看降采样后的 4 通道输入形态，它是提交模型实际使用的特征形态。前 3 个面板随傅里叶长度增大而纵轴压缩，横条纹更连续，说明频率分辨率提升；相位面板纹理更碎，但仍保留横向结构，可作为幅度对称时的补充判别信息。导读时先确认通道标题与坐标轴量纲，再对比条纹连续性，最后思考相位与幅度的对应关系。
看图路径： 1. 先从左到右确认四个面板标题分别为傅里叶长度 256、512、1024 与相位通道；2. 再对比前三个幅度面板纵轴从 700 赫兹压缩到 180 赫兹时横向条纹如何变细变连续；3. 观察最右侧相位面板碎裂但仍有横向条带的位置是否对应幅度共振峰
论文图 1。原论文 Figure 1：“4-Channel multi-resolution spectrogram, downsampled by a factor of 30 and normalized using the provided normalization factor.”。
该图从像素上可以直接验证上述分工。左侧幅度面板纵轴只到约 700 赫兹，中间到约 350 赫兹，右侧到约 180 赫兹，时间轴也随窗长变长，说明同一段脉冲响应在不同分辨率下被拉伸观察。颜色条左侧为分贝幅度，右侧为弧度相位，量纲不同。相位面板时间轴约 1.2 秒，比幅度面板更短，提示相位只在有能量的早期与低频段可靠，高频低能量处更多是噪声相位，使用时需谨慎。

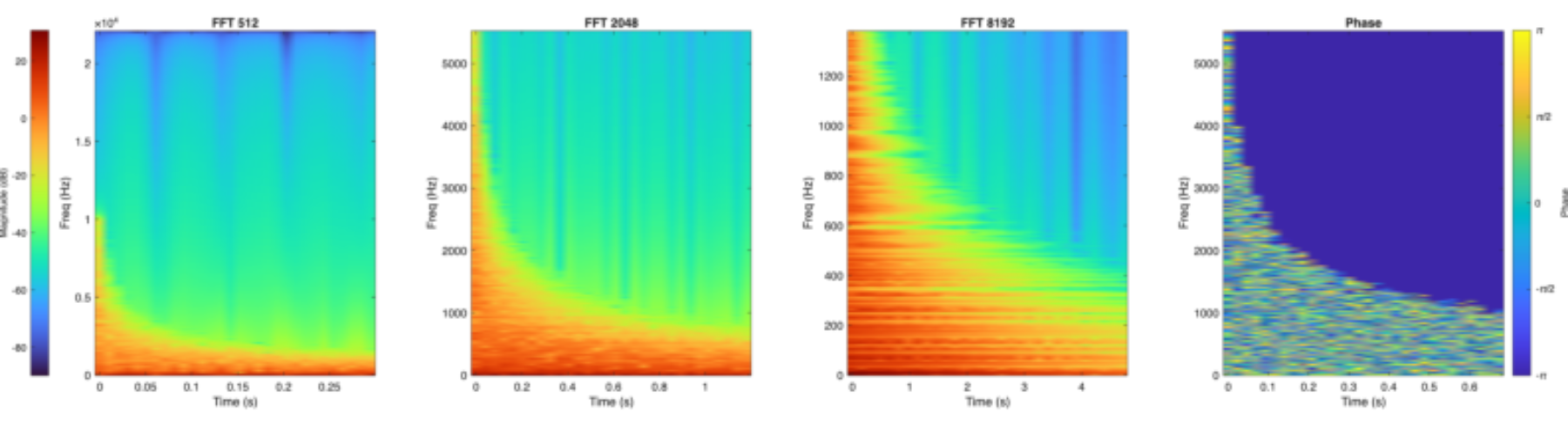

再看未降采样的全频带版本，它对应消融中的全带宽模型输入。3 个幅度面板纵轴达到上 10000 赫兹与数千赫兹，能量集中在底部，顶部大面积衰减；相位面板上半部分出现大面积均匀深蓝色，说明高频无能量处的相位没有意义。两图对比说明全带宽输入把大量像素浪费在无信息的高频区，而降采样版本把像素集中在有孤立共振的低频区。导读时先确认纵轴量级，再看能量衰减形态，最后确认相位缺失区。
看图路径： 1. 先确认前三个面板标题为傅里叶长度 512、2048、8192 且纵轴达到数千赫兹；2. 观察能量集中在底部低频并随时间向右衰减而高频大面积变为均匀背景；3. 对比最右侧相位面板上半部分大面积均匀深蓝缺失区与低频碎纹区的分界
论文图 2。原论文 Figure 2：“4-Channel multi-resolution spectrogram, normalized using the provided normalization factor with no downsampling.”。
该图的教学价值在于解释为什么全带宽模型更差。像素显示高频随时间快速衰减为均匀背景，网络若关注这些区域只能学到衰减包络而非共振位置。降采样后同样的像素预算可以分配给更细的低频条纹，有利于回归刚度与尺寸。论文也报告降采样模型在更少训练轮数下取得更低误差，支持这一机制解释，但仍需注意这只是有限验证，不是证明高频永远无用。
模型怎么训练，哪些更新细节已报告、哪些缺失？
训练层面已报告的部分包括硬件、轮数、优化器与学习率。论文说明每种模型在配备英特尔处理器、64 吉字节内存与英伟达 3090 显卡的台式机上训练，计划最多训练轮数并设置耐心值，采用亚当优化器并使用余弦退火学习率，具体初始值与轮数见上表。计算耗时在结果表中以分秒形式给出，用于比较降采样带来的训练加速。推理计时则在另一台笔记本上完成，需要与训练硬件分开理解。
未报告的部分需要明确指出缺项。论文没有给出批量大小、权重衰减、数据增强、参数归一化区间、训练集与验证集划分数量、随机种子与损失函数具体形式，也没有说明残差网络内部哪些层冻结、哪些更新。从模型名称不能推定这些实现，只能说监督信号来自仿真脉冲响应对应的真值参数，梯度路径按常规端到端回归理解，但原文未明确写出时不做猜测。重置时机只明确写了耐心值控制的早停，其余不补写。
3 个变体的训练差异仅在于输入特征。全带宽模型使用全频带谱图且省略相位通道，降采样模型使用降采样信号，降采样加相位模型在降采样基础上增加相位通道。提交结果仅包含最后一种，即降采样谱图加相位通道的模型，其余两种用于过程分析。这种设置使消融能分离带宽与相位各自的贡献，但代价是无法回答网络结构本身是否最优，因为没有更换主干网络的对照。
数据、指标与计时条件如何定义，比较是否公平？
数据方面，论文提到 5000 条脉冲响应的验证集用于报告最佳模型的平均误差，另有 200 条 5 秒随机脉冲响应用于比较 3 个变体的性能与计算时间，还有 16 条官方数据集用于报告推理时间对照。初学者要注意 5000 条、200 条与 16 条是不同阶段的不同集合，数值不能直接混比。指标方面，主指标是归一化均方误差，英文为 normalized mean squared error，缩写为 NMSE，方向是越小越好；推理方面同时报告平均参数推理时间与实时因子，实时因子越小说明相对音频时长越快。
归一化均方误差 × 实时因子： 归一化均方误差负责衡量参数估计值与真值的相对偏差，实时因子负责衡量单次推理耗时相对音频时长的比例，二者分工不同，前者评价精度，后者评价部署代价，搭配的理由是只看精度会掩盖降采样与通道增加带来的计算变化，组合意义是同时回答估计准不准与用起来贵不贵。
计时条件按原文交代需要分开理解。训练计时在台式机加 3090 显卡上完成，推理计时在苹果 M2 笔记本上完成，测量的是单个前向函数调用的耗时，并给出伪代码片段。16 条官方集的推理时间被作者自己提醒样本太少、可能受后台活动影响，认为 200 条的计时更能代表系统性能。这种提醒很重要，说明小样本计时只能作对照，不能当作部署承诺。
公平性方面，3 个变体共用评估脚本、同一 200 条验证集与同一推理测量方式，因此它们之间的相对排序可比。但不同硬件之间的训练时间与推理时间不可比，5 秒脉冲响应与官方集的时长也可能不同，跨表比较实时因子时必须先核对音频时长与聚合对象。论文未报告统计显著性与误差棒，因此小幅差异只能表述为观察到的支持，不宜表述为必然因果。
主结果测了什么，哪些参数误差最低？
主结果要回答降采样加相位模型在验证集上的整体精度，以及它相对基线与自身变体的位置。论文报告最佳模型在 5000 条验证集上的平均归一化均方误差达到较低水平，其中输出纵坐标、板高度与输出横坐标的误差最低。这表明几何与位置量比材料组合量更容易从低频共振中恢复，但原文没有给出每个参数的完整分布，只能看到平均值层面的排序。
为避免把不同集合的数字混为一谈，下表把主结果按评估集合、指标与最优参数项重新整理为五列宽表，数字与单位完全来自原文连续句，不引入外部计算。阅读时先确认评估集合是 5000 条验证集，指标是平均归一化均方误差，方向越小越好，再看哪些参数最优，公平条件是同一评估脚本与同一归一化口径。
| 评估集合 | 指标名称 | 全参数平均误差 | 最优三项参数 | 对应三项误差值 |
|---|---|---|---|---|
| 5000 IR validation set | average normalized mean squared error (NMSE) of 0.02920 | 0.02920 | yo (0.00228), Ly (0.00347), and xo (0.00574) | yo (0.00228), Ly (0.00347), and xo (0.00574) |
该表显示的判断是模型整体达到较低的平均误差，且位置与高度估计明显好于平均水平。限制在于它没有同时列出基线在同 5000 条集上的对应值，基线数字只出现在另一张性能表中，因此不能用本表直接计算相对提升百分比。重提这些数字时新增的信息是参数间的难度分化，空间位置相关量误差低一个数量级，暗示低频振型对位置敏感，而材料组合量可能存在耦合模糊。
另一个维度的主结果是 200 条 5 秒验证集上的变体对比。论文文字说明全带宽模型虽大幅优于基线，但不如两个降采样模型，且需要更多训练轮数与时间；降采样加相位模型略优于不加相位模型，尤其在输出位置上。推理开销方面，200 条集上 3 个模型的平均推理时间非常接近，说明增加相位通道没有带来显著推理代价，但 16 条官方集上的绝对耗时明显更大，需结合样本量与后台影响理解。
降采样与相位各自带来什么，推理代价如何？
消融要分离两个操作，降采样聚焦低频，相位通道解决对称模糊。论文设置了 3 个可运行策略，分别为全带宽无相位、降采样无相位、降采样加相位。比较问题是同样的网络与训练流程下，输入带宽与通道数如何改变精度、训练成本与推理成本。公平条件是同一 200 条 5 秒验证集与同一评估脚本，指标方向都是误差越小越好、时间越短越好。
论文文字支持的排序是全带宽模型精度与训练效率均落后，降采样模型大幅改善，加入相位后进一步改善输出位置估计。这种排序的机制解释是全带宽的高频模态重叠严重，分离度差，无法提供有效信息，而相位补充了幅度对称时的极性信息。但原文未给出逐参数显著性检验，因此只能表述为观察到的支持。
再看推理时间的对照，下两张原表分别对应 200 条验证集与 16 条官方集，保留了原文的模型行与毫秒、实时因子列。表前需要明确比较问题是增加通道是否增加推理负担，公平条件是同一台笔记本与同一单次前向计时方法，指标方向是毫秒与实时因子越小越快。
| Model | Mean Param | Real-Time Factor |
|---|---|---|
| Inference Time (ms) | (×10−3) | |
| M1 | 6.48 | 1.296 |
| M1-Ds | 6.46 | 1.292 |
| M1-DsPh | 6.47 | 1.294 |
该表显示在 200 条大样本下 3 个模型的平均推理时间都在 6.4 毫秒左右，实时因子都在千分之 1.3 附近，说明相位通道没有带来可观测的推理代价。这是支持提交最优模型的一个重要论据，但未胜出项是全带宽模型在精度与训练效率上已落后，推理持平不能挽回它的劣势。训练成本方面降采样模型用更少轮数达到更低误差，支持低频聚焦的有效性。
另一张对照来自更小的官方集，样本量变化导致绝对耗时明显放大，比较时必须先核对聚合对象与后台影响，指标方向同样是越小越快，公平条件仍是同一计时函数与同一设备。
| Model | Mean Param | Real-Time Factor |
|---|---|---|
| Inference Time (ms) | (×10−3) | |
| M1 | 44.24 | 8.848 |
| M1-Ds | 37.63 | 7.526 |
| M1-DsPh | 14.56 | 2.912 |
该表显示在 16 条小样本下绝对耗时跳到十几到四十多毫秒，实时因子也相应放大，且降采样加相位模型反而最快。表后必须强调作者自己的限制说明，小样本易受后台中央处理器活动影响，应以 200 条计时为准。因此不能把 16 条集上的最快数字当作部署延迟承诺，也不能把总体趋势理解为每条脉冲响应都更快。未评测的边界是谱图计算与降采样本身的耗时未单独拆分。
哪些边界没有测，哪些推论还只是可能？
论文直接报告的是仿真脉冲响应上的回归误差，有限解释是低频聚焦与相位补充有助于精度，未验证的推测是该框架可扩展到真实板混响硬件。原文结论用希望一词表达向真实设备推广的愿望，这应理解为待验证方向，而非已证明的泛化能力。真实设备存在非理想边界、非线性与噪声，仿真训练的模型能否直接使用，还需要补做实测验证。
未评测的边界包括噪声鲁棒性、不同板尺寸外推、激励位置未知时的表现，以及长混响与短混响的差异。论文明确指出高频对估计输入激励位置有用，但因本题激励位置已知而未利用该频段，这意味着方法在激励未知任务上的适用性尚未得到检验。相位改善主要体现在输出位置两项上，对其他材料参数的提升幅度有限，相关性不等于对所有参数都有因果改善。
成本方面，训练资源与推理开销是分开报告的，不能混为一谈。训练需要台式机加高性能显卡并持续数十分钟，推理在笔记本上以毫秒级完成，但这不等于端到端系统延迟，因为谱图计算、降采样与归一化的耗时未单独拆分。总体趋势是降采样减少训练负担，但不能推广为每组参数或每步迭代都更快，仍需按原文的轮数与耐心值条件理解。
要复现应先做什么，需要补哪些验证？
复现的第一步是按信息条件准备数据。需要仿真或获取带真值参数的脉冲响应，确认板宽、输入位置、直流与 500 赫兹衰减时间、泊松比等常量是否与挑战定义一致，再按降采样倍数降到较低采样率。第二步是按 3 种傅里叶长度与八分之一步长计算幅度谱，并用中等长度计算相位谱，拼成 4 通道并做论文提到的归一化。第三步是改造残差网络输出层为回归目标，用亚当优化器、余弦退火与初始学习率训练，并用官方评估脚本计算归一化均方误差。
值得尝试的时机是当任务具有清晰低频共振且激励条件已知时，这种低频聚焦策略最可能复现论文的收益。如果任务转向高频阻尼估计或激励定位，则应保留高频分支或设计双分支网络，而不是直接照搬降采样。复现时应先跑通降采样无相位版本，再加入相位通道，这样可以分离两处改动的贡献。
还需补的验证包括报告训练验证划分、随机种子、批量大小与归一化区间，补充误差棒与逐参数误差分布，以及在噪声与真实录音上的测试。由于本次未发现可验证的公开代码与权重，不能声称系统可直接下载运行，所有步骤都应视为按论文文字重写实现，计时结果会随硬件与实现细节变化。信息条件不全时应先补齐常量定义，再谈精度对比。
这篇工作留下了什么可带走的方法判断？
带走的核心判断是把 1 维脉冲响应转成多分辨率谱图后，可以复用图像网络做物理参数回归，但关键不在网络本身，而在输入带宽与通道设计。降采样把像素预算集中到模态重叠低的频段，相位通道解决高阶模态的对称模糊，二者分别对应频率分辨率与空间歧义两个瓶颈。200 条验证集上的排序与 5000 条集上的绝对误差共同支持这一判断，而推理计时表明精度提升没有以显著推理代价换取。
同时要带走适用条件与误解澄清。误解之一是分辨率越高越好，实际上全带宽高频分辨率被粗格子与统计混叠抵消，不如降采样后的低频细分辨率有效。误解之二是相位无用，实际上在幅度对称时相位是区分输出位置的必要补充，但它对材料参数的帮助有限。误解之三是小样本计时更快即部署更快，实际上 16 条集的计时波动大，应以大样本计时为准。
最终收束是该工作证明了谱图加残差网络在仿真板混响辨识上的可行性，但从仿真到真实硬件仍缺一环。下一步不是增大网络，而是补做真实设备验证、噪声鲁棒性与高频分支的取舍实验，才能回答这种低频聚焦框架在实际混响器建模中何时值得采用。
