Hearing the Room Through the Shape of the Drum: Modal-Guided Sound Recovery from Multi-Point Surface Vibrations

英文题目：Hearing the Room Through the Shape of the Drum: Modal-Guided Sound Recovery from Multi-Point Surface Vibrations

会议身份：conference:cvpr:2026:conference-paper-id:Bagon_Hearing_the_Room_Through_the_Shape_of_the_Drum_Modal-Guided_CVPR_2026_paper

✅ 来源为官方会议 PDF；表格与 Figure 按原文证据绑定。PDF 公式以原页区域图片展示，未冒称作者原始 TeX。

会议来源：官方记录 · 官方 PDF

标签：#信号处理 #多通道 #音乐 #音频修复

评分：7.4/10 | 创新 1.6/2 | 技术严谨 1.2/1.5 | 实验充分 1.0/1.5 | 清晰度 0.8/1 | 影响力 1.1/1.5 | 开源 0.0/1.5 | 可复现 0.3/0.5 | 工程/实践 1.4/1.5

排名：前50% | 文档类型：方法研究

👥 作者与机构

Shai Bagon：机构信息未能从会议 PDF 纯文本可靠映射
Matan Kichler：机构信息未能从会议 PDF 纯文本可靠映射
Mark Sheinin：机构信息未能从会议 PDF 纯文本可靠映射

📌 核心摘要

本文输入为同一固体表面激光散斑网格采集的多点双轴表面倾斜振动信号，输出为场景声源波形，难点在于固体模态传声带来频率相关相位差与共振音染，使简单平均相消且全局延时无法对齐各点高频成分。先对长时录音计算跨点频谱幅值标准差并经平滑峰检、形状去相关与物理一致性筛选得到模态频率与梯度形状，其输出作为结构先验进入下一步。再将解析二阶振子传递函数与模态梯度代入卷积前向模型，以显式刻画声源到各点振动的频率响应与相位关系，该模型直接约束后续反演。最后联合优化声源波形与模态耦合系数并加导数正则以反演去混响去噪，得到频谱更平坦的重建信号。在薯片袋与鼓膜对比测试集下，顶部薯片袋场景的采集帧率指标为44 100 fps，高于常规场景的采集帧率指标22 000 fps。相对单点回放、平均与延时求和，该机制以频率相关相位对齐与共振均衡代替全局延时假设，实际意义是将物体视作分布式麦克风阵列解码。该结论适用边界受限于线性模态、可辨识宽带激励与足够覆盖的激光网格，柔软低频物体与高频密集模态为失败条件。原文未披露训练、推理或部署成本。

🔗 开源与复现资源

复现相关资源：https://shaibagon.github.io/hearing_the_shape_of_the_drum → https://shaibagon.github.io/hearing_the_shape_of_the_drum/ — 链接可访问（HTTP 200）可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。

🧭 深度解读

输入是什么，目标是什么，先保留哪些关键信息？

本文的输入是论文原文提供的文字证据与官方原图像素，目标是为刚进入语音与音频领域的研究生写 1 篇可核对、能复述方法的技术解读。必须保留的信息包括任务定义、成像与测量条件、模态建模与反演流程、基线比较条件以及明确报告的局限。输出是 1 篇按学习依赖展开的中文解读，不做超出证据的效果承诺。

研究对象是视觉麦克风，也就是把日常物体表面被声音推动的微小振动光学测出来，再反推场景声音。以往路线分为被动高速摄像加运动放大，以及主动散斑测振，用激光散斑把表面倾斜放大很多倍后估计位移。以往成功案例多集中在本身易振的对象，例如扬声器振膜、吉他箱体，或很薄很灵敏的膜，例如薯片袋、植物叶子。本文要处理的是更难的一类固体物体，它们的脉冲响应要么弱、要么共振很强，单点听起来噪声大且带有鼓声一样的染色。

初学者容易误以为多点就是多放几个麦克风然后平均。本文开篇就提醒这条直觉在这里失效。麦克风阵列各通道之间主要是到达时间差，而同一固体表面各点之间由力学波传播联系，不同频率在两点之间可以一会儿同相、一会儿反相。图 1 右侧已经预告了这一点：单轴单点信号噪声大，全部点直接平均反而把有用频率抵消掉，而经过模态逆模型得到的信号才更接近源信号。这个矛盾是全文的起点。

同输入同目标的已有路线有何不同？

要理解本文位置，需要按相同输入、相同目标、相同运行阶段来对照，而不是按大类贴标签。第一条线是基于纹理位移的被动恢复，代表是高速摄像机拍摄振动表面再做运动放大估计声音。这条线输入是普通视频纹理，目标也是场景声音，但对声音引起的极小振幅不敏感，所以实用性受限。

第二条线是散斑测振，输入是激光散斑离焦图案的位移。它对微小表面倾斜更敏感。早期工作多为单点，需要高速采集。后续出现双快门消除高速需求、多点同时采集、事件相机扩展，以及把 2 维散斑网格用于容器内液体判断。本文沿用 2 维散斑网格的采集能力，但任务是新的：不是判断容器里有什么，而是建模并估计引起振动的底层声音。

第三条线是表面振动建模。薄膜由张力主导，薄板由弯曲刚度主导，原文用一个同时含 2 阶时间项、阻尼项、拉普拉斯项与双调和项的波动方程概括。线性假设下表面位移可展开为模态形状与模态坐标乘积之和，每个模态坐标满足 2 阶振子方程，频域对应一个 2 阶传递函数。本文的贡献是把这套力学描述与散斑位移的双轴梯度观测连起来，形成可反演的多点前向模型。

初学者例子：可以把鼓面想象成很多固定音高的铃铛叠在一起，声音同时敲响它们，每个铃铛按自己的频率响、按自己的空间形状振动。这只是帮助直觉的例子，真实物体不是理想鼓面，模态需要从数据估计，例子不带来任何数值结论。

为什么平均与固定延迟融合会失败？

形式化一下问题。相机在物体表面采到 2 维网格，每个网格点给出 2 维散斑位移随时间变化，记为该点的振动信号。目标是把全部点的信号融合成一路去噪后的音频估计。困难在于每路 1 维信号到声源的传递函数都不同，而且是频率相关的。

原文用鼓膜加对数扫频的实验讲清两件事。第一是频率相关耦合：红点和绿点在 198 赫兹附近反相振动，在 411 赫兹附近同相振动。如果直接把两路相加，198 赫兹成分相互抵消，411 赫兹成分相长增强。简单平均因此不是去噪，而是按频率做了随机的加减法。第二是空间选择性：测量量正比于模态形状的空间梯度，在模态峰谷处梯度接近零，该点在该模态频率上几乎没有能量。

蓝色点在 411 赫兹附近缺失谱峰就是例子。这也解释了为什么频谱会被共振峰主导，听感带有强烈音染。

固定延迟的波束形成同样不够。它假设各通道只差一个与频率无关的时间平移，对齐低频主导模态后，高频模态的相位差仍然不对齐，高频内容丢失。原文鼓实验的延迟求和结果保留了降噪但丢了高频谱细节。因此需要的是随频率变化的对齐关系，而模态频率与形状恰好提供这种关系。这就是为什么后文先估计模态，再用模态做反演。

从鼓面网格到一路音频，全流程走一遍

沿一个样本走完全流程有助于建立坐标。左侧是物理场景：鼓面朝向相机，激光器打出点阵，声源在附近发声。相机记录散斑图案，算法算出每个点横轴与纵轴的位移时间序列。中间上方是全部点的双轴波形堆叠，中间是提取出的模态形状向量场与对应频率，下方是前向模型与逆模型公式，右侧是 4 条语谱图对照。

具体动作是：先对网格信号做频谱分析找模态频率，再按频率提取各点双轴相对幅度与符号得到模态形状梯度，再把声音与各模态冲激响应的卷积按梯度加权求和来解释观测，最后固定模态参数反解声音波形。输出是一路均衡后的波形，频谱更平、噪声更低。

散斑振动测量 × 振动模态： 散斑振动测量负责给出每个表面点横轴与纵轴的图像域位移时间序列，它是直接观测但带有共振染色与噪声；振动模态负责给出物体在空间上按何种形状振动、在频率上如何放大与滞后，它提供各通道之间频率相关的相位与幅度关系；二者搭配才能把多点信号按频率对齐并反解共同声源，而不是直接平均。

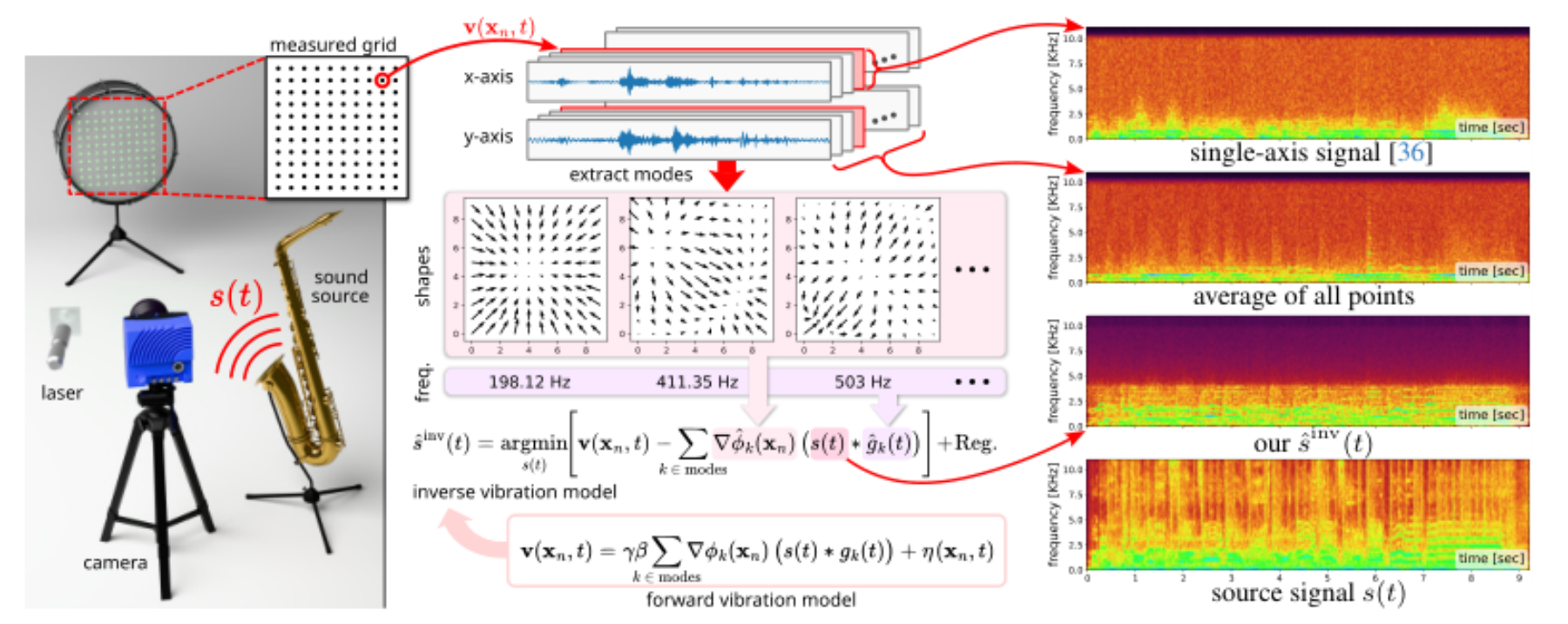

下面先看全景图的像素导读，沿左侧场景、中间模态与公式、右侧语谱图对照确认主路径与改进位置。

看图路径： 1. 从左侧鼓面网格与萨克斯声源出发，沿红色箭头找到中间双轴波形堆叠；2. 观察中间三组模态向量场下方标注的频率如何连接到下方前后向公式；3. 对比右侧四条语谱图从上到下噪声背景与谐波结构的清晰度变化

论文图 1。原论文 Figure 1：“We introduce a novel approach for sound recovery from multi-point, speckle-based vibration measurements.”。

该图左侧显示鼓、激光器、相机与萨克斯声源的摆放，以及鼓面上放大的测量网格。中部上方是横轴与纵轴位移波形，中部是 3 个示例模态的向量场与 198.12 赫兹、411.35 赫兹、503 赫兹等频率标注，下方是前向与逆向模型的文字公式。右侧 4 条语谱图从上到下依次是单轴信号、全部点平均、本方法输出与源信号。可以看到平均的语谱图高频噪声弥散且结构模糊，而本方法输出在低中频恢复出与源信号类似的谐波与时变结构，高频仍弱于源信号。这与后文校准基线讨论的高频欠表示是一致的。

前向模型如何把声音变成各点双轴位移？

前向模型分 3 步。第一步是声压驱动。源信号记为无量纲波形，乘以考虑幅度与传播衰减的常数得到作用在表面的声压。原文假设声压在表面近似均匀，这是简化假设，真实非均匀激励、复杂几何与非均匀材料都会偏离它，但实验显示它足以抓住主导振动结构。

第二步是力学响应。表面离面位移展开为模态形状乘模态坐标之和，每个模态坐标满足带阻尼与固有频率的 2 阶方程，频域是 2 阶振子传递函数，时域对应冲激响应。位移等于各模态形状乘声压与该模态冲激响应的卷积之和。初学者可先记住结论：声音不是直接复制到表面，而是被每个模态按自己的频率特性滤波后再按空间形状叠加。

第 3 步是光学观测。散斑位移正比于表面位移的空间梯度，再乘一个光学比例因子。把第二步代入就得到观测方程：某点位移约等于常数乘各模态在该点的形状梯度乘声音与该模态冲激响应卷积之和，再加噪声。梯度是 2 维向量，所以每个点自然有横轴与纵轴两路信号，且两路声学特性可以不同。以往单点工作只播一轴或假设全局延迟，本文保留双轴并用模型统一处理。

模态形状梯度 × 模态传递函数： 模态形状梯度负责描述每个测量点对每个模态的空间敏感度，决定该点在该频率上看到多少能量和什么极性；模态传递函数负责描述每个模态在时间频率上的共振放大与相位滞后，形式为 2 阶振子响应；二者相乘再对模态求和才构成从声源到某点某轴位移的完整前向链，缺一不可。

前向振动模型 × 逆优化恢复： 前向振动模型负责把未知声音先与各模态冲激响应卷积再按各点梯度加权求和，用来解释观测到的多点位移如何生成；逆优化恢复负责固定已估计的频率与形状梯度，反向求解最能解释全部观测的声音波形并加导数平滑正则；前者是物理约束，后者是估计手段，组合后同时实现去共振均衡与多通道去噪。

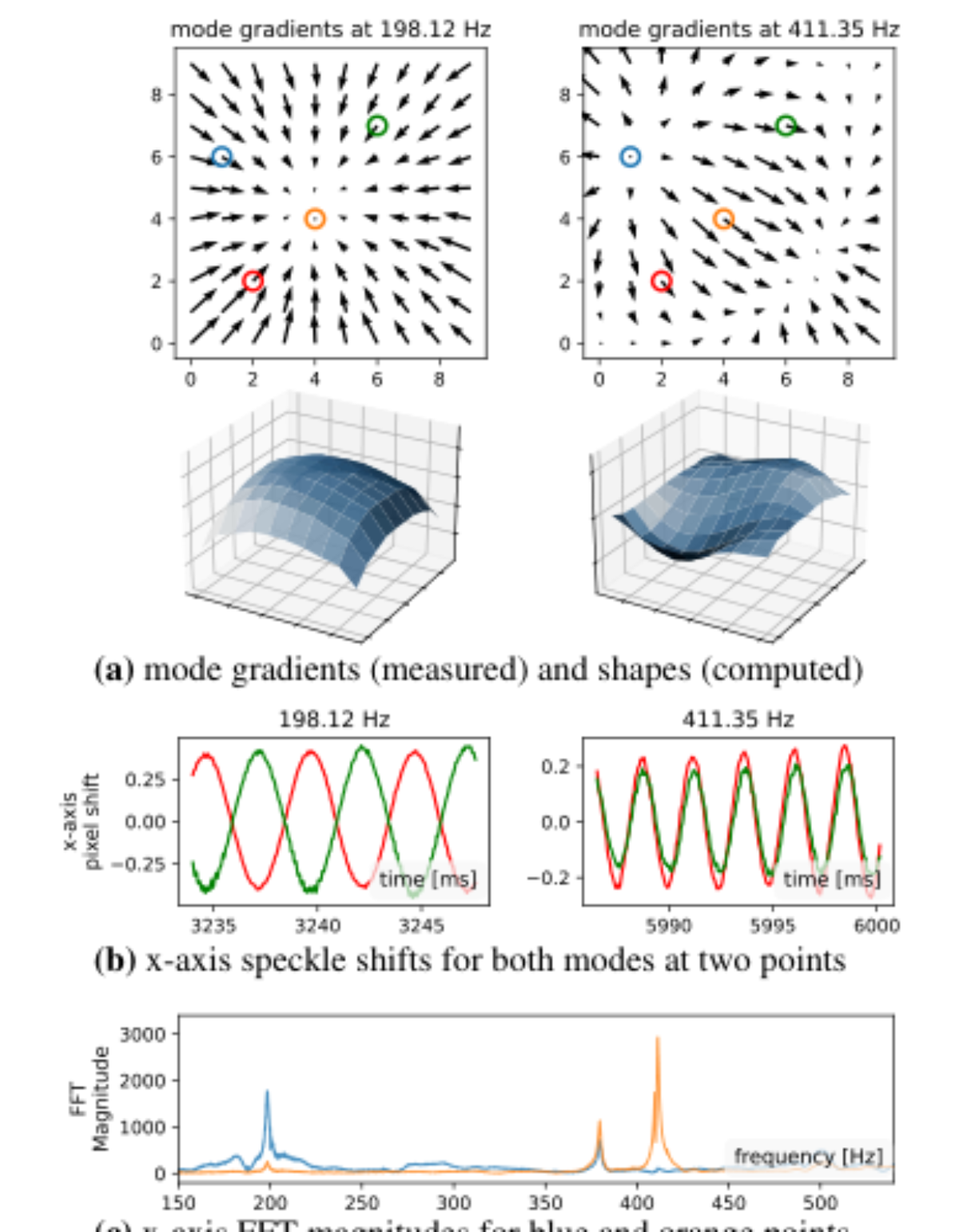

下面用鼓膜的两个共振频率理解空间与频率耦合，这是后文不能直接平均的核心依据，需要仔细对照向量场与波形相位。

看图路径： 1. 对比上排两个频率下箭头向量场的整体朝向与零点位置差异；2. 在中排同一对红绿点上比较 198 赫兹反相与 411 赫兹同相的波形关系；3. 在下排频谱中比较蓝色点与橙色点在 411 赫兹附近峰高差异

论文图 2。原论文 Figure 2：“Frequency-dependent coupling of speckle shifts across surface points.”。

该图上排是 198.12 赫兹与 411.35 赫兹的梯度向量场与积分得到的模态曲面，前者呈单峰鼓包，后者呈起伏形状，红绿蓝橙 4 个圈出点跨越不同相位区域。中排显示红绿两点横轴位移在 198.12 赫兹反相、在 411.35 赫兹同相。下排显示蓝点与橙点频谱在 2 模态处能量分配不同，蓝点在 411 赫兹附近明显缺失。这三排共同说明相位差随频率变化，且某点在某模态可能天然无能量，因此全局平均或固定延迟无法同时对齐所有频率。

没有神经网络训练时，真正的计算是什么？

本研究没有训练神经网络，因此本节先明确未训练哪些模型，再讲实际发生的计算。没有训练卷积网络、变换器或音频生成模型，没有学习权重，没有划分训练集验证集做梯度更新。所有可复述的计算是信号处理、谱峰检测与基于优化的反演。

实际计算分为两大块。第一块是模态估计。先对每个点位移做傅里叶变换得到频谱，再跨全部点与双轴计算幅度标准差谱，用 5 赫兹萨维茨基戈莱滤波平滑后用峰检测找候选频率，再按频率提取形状梯度并做两轮剔除：空间高度相关的冗余模态剔除，以及总变差违背随频率单调变复杂趋势的物理不一致模态剔除。原文假设较长记录中会有拍手、敲击等宽带事件激发出全套模态，默认用 1 次拍手记录做模态提取，也验证了直接用音乐信号本身提取可得相近质量。

第二块是声音反演。给定估计的模态频率与形状梯度，用解析 2 阶形式构造各模态传递函数，其中阻尼比固定为常数，耦合系数与声音波形联合优化。损失是全部点全部时刻的重构误差加声音导数的平滑正则，用 Adam 做固定步数梯度下降。校准基线是另一套最小二乘：用已知扫频声估计每通道逆滤波器，再用于新测量并平均。它不是本文可部署方法，而是性能上限代理。

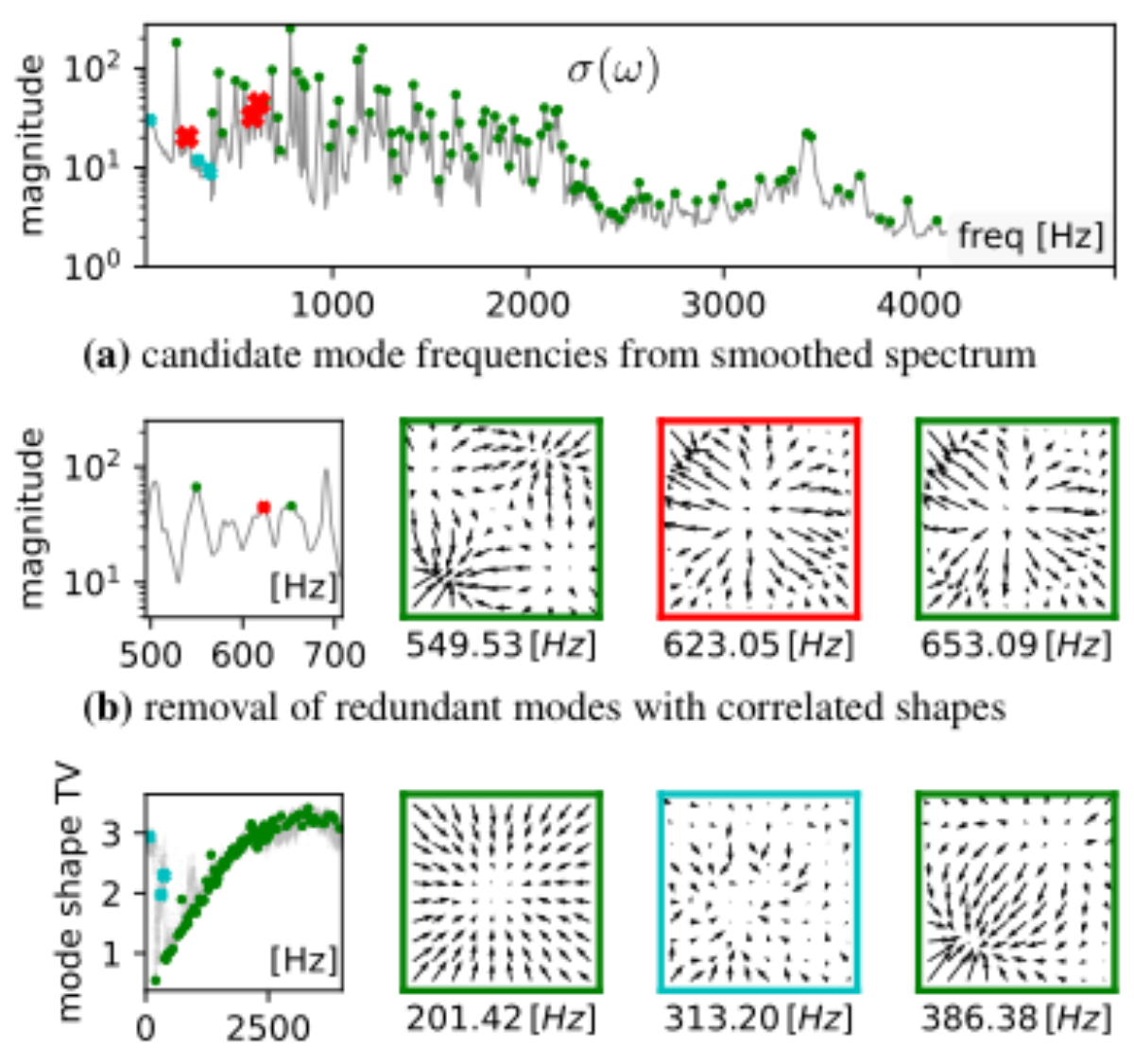

下面先看模态估计 3 阶段筛选的像素证据，这是把候选峰变为可用模态的关键，需要区分保留与剔除标记。

看图路径： 1. 在上幅平滑谱上区分绿色保留峰与红色剔除峰的疏密分布；2. 在中幅三个向量场中比较红色框与两侧绿色框的箭头走向相似度；3. 在下幅总变差随频率曲线中找到偏离单调趋势的青色离群点

论文图 3。原论文 Figure 3：“Robust mode estimation. (a) Initial mode candidates are obtained by detecting peaks on the smoothed vibration spec- trum σ(ω).”。

该图上幅是跨点标准差谱的平滑曲线与绿色候选峰，红色与青色为待剔除峰，中幅放大 500 到 700 赫兹附近并展示 549.53 赫兹保留、623.05 赫兹因与 653.09 赫兹形状高度相关而剔除的向量场，下幅是模态形状总变差随频率曲线与 201.42 赫兹、313.20 赫兹、386.38 赫兹的向量场示例，其中青色点偏离随频率单调变复杂的趋势而被剔除。阅读时应先确认纵轴是对数幅度或总变差，再看颜色标记的对象身份，不要把同色直接当成同一物理来源。

未报告的缺项要明确指出：优化损失的收敛阈值与早停规则未给出，模态个数的自动停止条件以峰检测与剔除启发式代替，正则权重的选择依据只给出取值而无扫参曲线。不能从使用 Adam 推定输出确定，也不能把无训练等同于解析闭式求解。

在什么物体、距离和采集条件下测？

实验按问题组织：能否在弱响应与强共振固体上恢复出去噪且去音染的声音，与谁比，条件是否一致。被测物体覆盖日常多种材料与形状，包括笔记本、文件夹、吉他、鼓、相框等，还有作为易振参考的薯片袋，以及木质、金属、塑料、橡胶、平面、曲面与不规则形状。特别测试包括鼓面双声道立体声激励与扬声器换边重录。

为回答多点相对单点是否在同等声压下改善，需要先核对采集网格、帧率、距离与滤波是否一致，指标方向是噪声更低且共振染色更轻。

对象与阶段	网格与相机	物体距离	声源距离	滤波与预处理
鼓膜扫频与音乐重放	10×10 点阵，22 000 fps	约 50 cm	约 150 cm	7 阶带通 50–10 000 Hz
多物体音乐恢复	10×10 点阵，10 个感兴趣区	约 50 cm	约 150 cm	7 阶带通 50–10 000 Hz
拍手模态提取	10×10 点阵	60 cm 至 150 cm 人工拍手	不适用	同上带通滤波
双声源鼓实验	10×10 点阵	约 50 cm	两侧扬声器	同上带通滤波
校准扫频基线	10×10 点阵	约 50 cm	约 150 cm	同上带通滤波

上表把网格密度、帧率、距离与滤波放在同一行，便于核对公平性。主要收益是网格覆盖较大时各点相位差异显著，模态对齐的优势更明显；具体代价是非平面物体在当前相机上 2 维散斑网格会有几何畸变，吉他等空间基线相对驻波波长较小的情形相位差异小，简单平均可能已够用。未胜出项是松散帆布画等软物体，主要只有低频模态，本文方法性能下降，这界定了适用边界。

为保证比较公平，扬声器被故意设为中低音量，使单点信噪比接近 1。物体距相机约 50 厘米形成密集网格，扬声器距物体约 150 厘米播放短音乐片段。每物体还额外录 1 次人工拍手，拍手人距物体 60 到 150 厘米随机，用于模态提取。源信号语谱图指播放前音频文件，不含扬声器房间传播影响，因此是理想参考而非严格真值。

鼓与多物体上相对单点和平均改进了什么？

主结果围绕鼓面展开，因为它同时具有差响应与强共振，最能暴露问题。单点横轴信号噪声大且被共振染色，听感鼓味重。全部点朴素平均因频率相关相消反而更差，重要频率被抑制。估计全局延迟再平均能降高频噪声，但只对齐低频主导模态，高频仍丢失。本文反演结果去噪明显、频谱更丰富、音染更轻，恢复出更高频率成分。

单点恢复 × 多点模态融合： 单点恢复只用一个位置一个轴的位移听声，对薯片袋这类易振薄膜可用但对固体共振物体噪声大且音色被染色；多点模态融合用网格上全部点的双轴信号并用模态校正频率相关的相位差再联合反演；前者是基线，后者是本文的改进路径，对照比较才能看出平均为何失效而物理对齐为何有效。

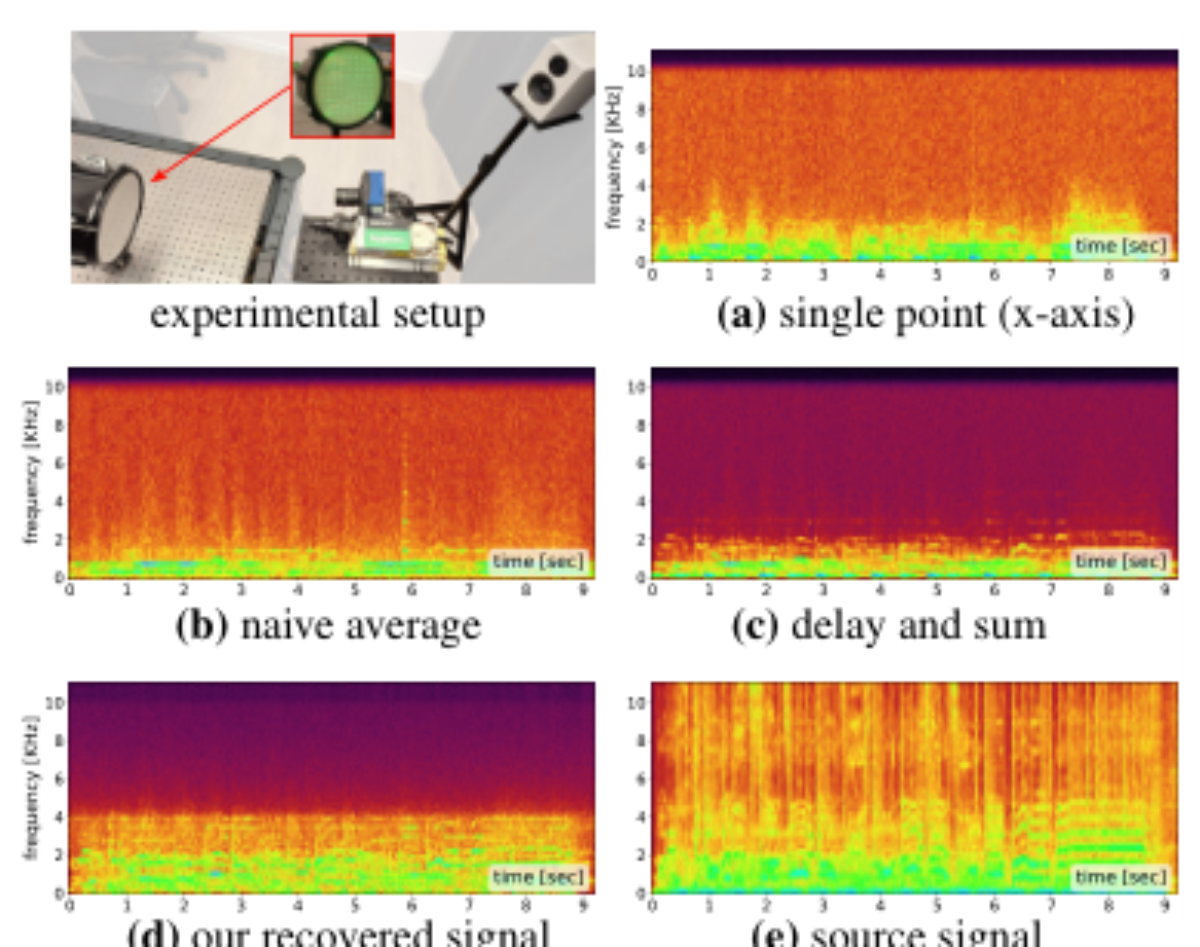

下面先看鼓面六宫格的像素对照，需要横向比较 3 种基线并纵向对照源信号来确认改进与残留缺口。

看图路径： 1. 先看左上实验装置中鼓面绿色点阵与扬声器的相对摆放关系；2. 横向比较单点与朴素平均两幅语谱图的高频噪声弥散程度；3. 纵向比较本方法输出与源信号在 4 千赫兹以下谐波线的对应关系

论文图 4。原论文 Figure 4：“Sound recovery from a drumhead. We capture the speckle vibrations of a drumhead excited by a speaker using a 10×10 speckle point grid.”。

该图左上是实验装置照片与鼓面绿色点阵特写，其余五格是语谱图：单点、朴素平均、延迟求和、本方法输出与源信号。横轴为 0 到 9 秒时间，纵轴为 0 到 10 千赫兹频率。单点在 2 千赫兹以下有微弱谐波但被橙色噪声淹没，朴素平均噪声更弥散，延迟求和低频稍干净但高频缺失，本方法输出在 4 千赫兹以下出现清晰的绿色谐波线，更接近源信号，但 4 千赫兹以上仍弱于源信号。这支持去噪与均衡有效、高频仍欠表示的判断。

跨物体结果进一步显示泛化。薯片袋作为参考，单点已很好，本方法保持。后续更难物体包括不同厚度与形状的固体，尽管表面覆盖有限或不规则，重建仍更干净。鼓的双声源实验同时播放左右不同通道，恢复声包含两侧贡献，但一侧更突出，原文解释为距离不同导致空气中声强按平方反比衰减。这说明方法未做声源分离，只是把到达表面的混合声一起恢复。

校准基线对照回答离最优多远。把扬声器换到另一边，重录音乐并加录 50 到 10 千赫兹对数扫频。用扫频作为已知参考估计每通道逆滤波器再平均，得到校准恢复。本方法用原模态直接恢复，两者在大部分频率上接近，校准结果高频更完整。这支持本文无监督建模接近最优代理，但高频模态检测仍是瓶颈。像素上校准段中频谐波更亮，本方法段低频结构已对齐但高频偏暗，不能把末段源信号的亮度推广为全程已恢复。

模态来源与频率准确性如何影响重建？

消融围绕模态频率的来源与正确性展开。第一组比较拍手提取与直接用音乐信号本身提取。两者重建质量相近、音色特征相似，说明只要信号中有足够宽带成分，模态可以从待恢复信号自身估计，不一定依赖额外拍手。这对部署很重要，因为长记录中通常会有瞬态宽带事件。

第二组扰动频率集合。随机去掉 20% 已恢复频率，重建清晰度略降但整体音色保持；随机加入 20% 虚假频率，重建出现明显伪影与不自然共振。结论是频率正确比频率齐全更重要，宁可少而准，不可多而错。这也解释了前文两轮剔除的必要性：相关冗余与高总变差离群都会引入错误频率。

拍手标定 × 校准逆滤波基线： 拍手标定负责在不干预待恢复内容的前提下提供 1 次宽带激励，用来从数据中估计模态频率与形状，是可部署的估计来源；校准逆滤波基线负责用已知扫频声直接测每通道逆滤波器再平均，是需要额外播放参考声的最优代理；前者说明方法可运行，后者界定性能上限，二者对照说明本文结果离最优有多远。

为判断上述扰动结论是否在可复现的计算预算下成立，需要核对优化步数、正则取值、硬件耗时与逆滤波器长度等条件。

阶段	阻尼与正则	优化步数与步长	硬件耗时	逆滤波器长度
模态反演恢复	阻尼比 0.01，正则权重 1	10,000 步，学习率 10−4	约 27 s，RTX 4090	不适用
校准基线求解	不适用	最小二乘 lstsq 求解	未报告耗时	4096 抽头
扫频参考信号	不适用	对数扫频 50 至 10 kHz	不适用	4096 抽头
谱峰平滑检测	5 Hz 平滑窗	峰检测找候选	未报告耗时	不适用
形状相关剔除	总变差单调假设	相关阈值启发式	未报告耗时	不适用

上表显示主要收益是反演约 27 秒可得结果，校准需要额外播放扫频声且每通道存 4096 抽头逆滤波器。具体代价是 10,000 步固定迭代无早停依据，正则权重取 1 未展示扫参，峰检测与剔除阈值未完全量化。未胜出项是高频模态：原文报告大多识别出 5000 赫兹以下模态，更高频因振幅低且空间频率可能超过激光网格奈奎斯特频率而难检测，错误识别会直接恶化重建。未测量输出帧率与实时延迟，因此不能承诺实时性改善。

线性模态假设在哪些地方会偏离现实？

方法依赖简化的线性模态模型，原文讨论部分明确列出偏离来源：空间非均匀激励、复杂几何、非均匀材料、边界效应，以及光学测量中各点比例因子差异。备注指出若各点轴向距离方差大，每点会有不同光学比例因子，但估计流程仍成立，因为偏差会被吸收进数值恢复的等效模态形状梯度，而反演方程对真实物理梯度不可知。因此恢复的模态应理解为从采样点测到的经验等效模态，而非运动偏微分方程的精确解析本征函数。

实验洞察给出适用条件。如果敲击物体发出清脆敲击声，说明刚度大、模态清晰，方法表现最好；松软物体如松弛帆布画主要只有低频模态，性能下降。激光点阵相对振动表面的覆盖与间距也很关键：覆盖大时各点跨主导模态相位变化大，频率相关对齐优势显著；空间基线相对驻波波长很小时相位差异小，简单平均可能已够用。非平面物体当前相机会有 2 维网格几何畸变，可能降低基线质量。

模态提取是主要瓶颈。高频模态振幅低、空间频率高，难检测且易违反总变差假设，错误模态会引入伪影。校准实验中频段显示原始数据确有高频内容，原则上可提取，因此未来更精细的模态恢复方法可在同一框架下提升质量。社会影响方面，光学测振可远程拾取语音带来隐私风险，但本文用明显主动照明，可用吸波或镜面材料防护或加主动振动器干扰，原文明确提及这一点。

复现先做什么，需要哪些信息条件？

复现应先从采集与预处理对齐，再做模态估计，最后做反演。第一步按原文重建散斑系统：分束器产生 10×10 点阵，相机设为 22 000 fps 并只读出 10 个高 10 像素的感兴趣区，用 PCLK 加算法算双轴位移，再经 7 阶巴特沃斯带通 50 到 10 000 赫兹滤波，后续计算都在滤波信号上进行。物体距相机约 50 厘米，扬声器距物体约 150 厘米，中低音量使单点信噪比接近 1，每物体加录 1 次 60 到 150 厘米随机位置的人工拍手。

第二步做模态估计：对每点做傅里叶变换，按公式算跨点跨轴幅度标准差谱，5 赫兹平滑后峰检测得候选，再按频率提取形状梯度并剔除高空间相关冗余与高总变差离群。第 3 步做反演：阻尼比固定 0.01，用解析 2 阶形式构造传递函数，联合优化耦合系数与声音波形，Adam 固定 10,000 步、学习率 10−4、正则权重 1，在 RTX 4090 上约 27 秒。校准基线需额外播放 50 到 10 千赫兹对数扫频，用最小二乘求每通道 4096 抽头逆滤波器。

资源状态是正文开源声明的唯一依据：当前可用链接为项目页，可获取音频结果与实现细节，本次解读基于该可用状态，不推定权重下载或一键可运行。若只想验证核心结论，可先复现鼓面单点差、平均更差、延迟求和丢高频、本方法改善的语谱图对照，再做去掉 20% 与加入 20% 频率的扰动实验。

还需补的验证包括：在不同房间混响与扬声器音量下报告可听度与自动指标，给出正则与阻尼的扫参曲线，公开峰检测与相关剔除阈值，以及报告多物体上的定量均值方差而非仅语谱图展示。原文定量评估主要在补充材料，正文以语谱图与听感为主，因此复述时应标明这是报告显示而非完整统计证明。

何时值得尝试这种模态引导融合？

当满足 3 个条件时值得尝试：物体较硬、敲击有清晰音高；激光网格能覆盖振动表面较大区域，使各点相位差异可观测；记录中有宽带瞬态可用于模态估计，例如拍手或敲击。此时多点模态融合相对单点与平均有望同时带来去噪与去音染。不满足时，例如软膜只有低频、网格基线很小、或表面严重非平面导致散斑畸变，应先评估简单平均或单点是否已够用。

复述方法的最小闭环是：多点双轴位移输入，经标准差谱找频率，经相对幅度得形状梯度，经前向模型解释观测，经正则优化反解声音。记住两个关键判断：相位差随频率变化所以不能全局平均，梯度零点处能量缺失所以频谱会被共振主导。校准基线告诉我们上限就在附近，高频缺口主要来自模态检测而非模型方向错误。

对初学者的建议是把本文当作物理约束融合的范例，而不是通用去噪器。它没有训练神经网络，没有学到跨物体的先验，每次换物体都要重新估计模态。可能但待验证的是更精细模态估计与更密网格会提升高频，这需要未来工作测量误判率、计算成本与实时延迟后才能确认。
