打开混响黑盒：从 Schroeder 结构到可核对的分析与移植路径

英文题目：Opening mind by opening architecture: analysis strategies

标签：#音频生成 | #生成模型 | #开源工具 | #可解释性

评分：4.6/10 | 创新 0.5/2 | 技术严谨 0.8/1.5 | 实验充分 0.2/1.5 | 清晰度 0.6/1 | 影响力 0.4/1.5 | 开源 1.2/1.5 | 可复现 0.1/0.5 | 工程/实践 0.8/1.5

👥 作者与机构

• Francesco Vitucci：Conservatorio “N. Piccinni” - Bari
• Giuseppe Silvi：Conservatorio “N. Piccinni” - Bari
• Daniele Giuseppe Annese：Conservatorio “N. Piccinni” - Bari
• Francesco Scagliola：Conservatorio “N. Piccinni” - Bari
• Anthony Di Furia：Conservatorio “N. Piccinni” - Bari

📌 核心摘要

论文以 Schroeder 历史混响为案例，主张用开放架构重建 comb 与 all-pass 组合，通过 Csound 脉冲响应分析与 par/seq 重建验证理解过程，代价是遇到效率限制而把 C 编译 opcode 留作后续工作。

🔗 开源与复现资源

• 代码相关资源：https://github.com/s-e-a-m/faust-libraries/blob/master/src/seam.schroeder.lib — 暂时无法访问

• 代码相关资源：https://github.com/s-e-a-m/csound-libraries — 链接可访问（HTTP 200）

• 代码相关资源：https://github.com/s-e-a-m/csound-libraries/blob/main/src/schroeder.udo — 暂时无法访问

• 第三方资源：https://faust.grame.fr/ — 链接可访问（HTTP 200）

• 第三方资源：https://faustdoc.grame.fr/manual/syntax/ — 链接可访问（HTTP 200）

• 第三方资源：https://www.wolfram.com/language/ — 链接可访问（HTTP 200）

• 第三方资源：https://dictionary.cambridge.org/dictionary/english/environment — 暂时无法访问

可达状态仅表示本次链接检查结果，不代表许可证、本文权重或运行复现已验证。

🧭 深度解读

输入是什么，想改变什么，必须保留什么

这篇论文的输入很具体：电声作曲里常用的数字混响器，以及学生越来越习惯的即插即用式使用方式。作者观察到，个人电脑普及让信号处理工具极易获得，但代价是大量用户只关心输出听起来像不像大厅，而不再追问声音在内部经过了哪些延迟、反馈与混合。

想改变的是这种学习路径。论文希望把评价输出的习惯，扭转为能动手拆开、重建、测量内部过程的习惯。直白说，输入是一段要加混响的声音，想改变的是只调预设旋钮的做法，必须保留的是对原始文献结构的忠实，以及每一步都能被复述和检验。

输出不是一个新的商业混响产品，而是一套可跟着做的分析与实现方法。读者学完应能说清：信号先经过什么块，每个块把波形变成了什么样，用什么测量证明自己做对了。

黑盒 × 白盒： 黑盒负责把处理藏起来，只让用户按听感评价输出，优点是上手快，分工是消费现成结果；白盒负责把每一步机制摊开，分工是让人能追踪信号从哪里来、到哪里去。论文把二者搭配，是因为只有效率高但不可检视的黑盒会造成学习浅表化，而只有白盒才能把实现、限制与审美选择连起来，组合后多解决的是可学习性与可再创作问题，而不只是音质好坏。

可以设想一个教学场景，仅作理解辅助：新生打开一个混响插件，拖动混响时间滑杆，声音变长了，但他不知道变长来自更长的延迟线，还是更大的反馈系数，还是多叠了几路。这种场景帮助定位论文的起点，但它不是论文的实验，只是用来说明为何需要把盒子打开。

相关路线里，这篇工作站在哪里

论文把相关路线分成两条。第一条是卷积混响，用测得的脉冲响应与输入做卷积，听感上能模仿某个空间的结果。它的输入是录好的空间响应，改变的对象是干声波形，保留的是该空间的线性特征。论文明确把它归为闭合应用，理由是它不包含混响形成过程，只复现结果。

第二条是历史算法混响，以 Schroeder 为代表，用反馈延迟与全通等基本混响构件重新组合出不同效果。它的输入同样是干声，但改变发生在可解释的结构层面，保留的是可调整、可再创作的过程知识。论文选择站在第二条路线上。

这种站位不是性能排名。原文没有给出卷积与算法在同一数据集、同一指标下的对比分数，因此不能推出谁的音质更好。论文的判断依据是可学习性：在机器资源受限的年代，算法实现者必须直面延迟长度与计算量的限制，这种受限反而逼出持续探究，这正是教学需要的态度。

对研究生而言，关键区别在于可操作对象是否相同。卷积路线操作的是结果波形，算法路线操作的是生成机制。论文后续所有工具都围绕后者展开，读者不应把两类方法的设计差异直接读成优劣结论。

为什么只看输出会耽误学习

当高层函数库把实现藏起来，学习就容易停在参数试错。学生知道增大某个值混响变长，但不知道内部是反馈系数变大导致衰减变慢，还是延迟时间变长导致回声间隔变大。这两种变化听感不同，排查方法也不同。

论文进一步指出，环境一词在这里指让人能有效工作的条件，包括课堂、软件与研究中心。过去只有大研究中心才能做这些实验，如今工具普及了，但能支撑深入理解的环境反而在萎缩。问题于是变成：工具多了，理解路径却少了。

要解决这个问题，需要把文本编程、逐样本观察与框图可视化重新带回课堂。理解变量声明、函数定义与级联，比记住插件界面更直接，因为前者对应真实的信号流。

这也解释了为何论文反复强调过程的故事性。每种数字处理技术背后都有实现史，词语有社会与技术层次，处理器同样有技术演进与审美后果。看懂历史结构，才能在今天做出有依据的改动。

整体方法：从文献到可测量的重建

论文的方法全景可以走成 4 步。第一步选内容：挑文献开放、结构丰富的混响作为观察对象，Schroeder 1962 年的工作成为起点。第二步在 Faust 里重建，利用该语言高层函数仍由同语言写成、可下探到原语的特点，配合逐样本可视化与框图生成，先把结构看清楚。

第 3 步把项目移植到 Csound，重点不是换语言，而是融合长处。为此需要补上精确的脉冲响应分析工具，才能确认移植后的基本块确实有效。第 4 步重建组合结构，把 Faust 已有的并行与串行组合能力搬到 Csound，并直面两种语言的效率差异。

Faust × Csound： Faust 负责提供文本函数式描述与可逐层下探到原语的开放实现，分工是教学上的可视化与框图生成；Csound 负责承载可实际发声、可写表、可打印的确定性实验，分工是脉冲响应测量与可运行验证。论文不是简单替换语言，而是把 Faust 的组合思想带进 Csound，用各自长处互补，组合后多解决的是从看懂结构到亲手测到波形的闭环问题。

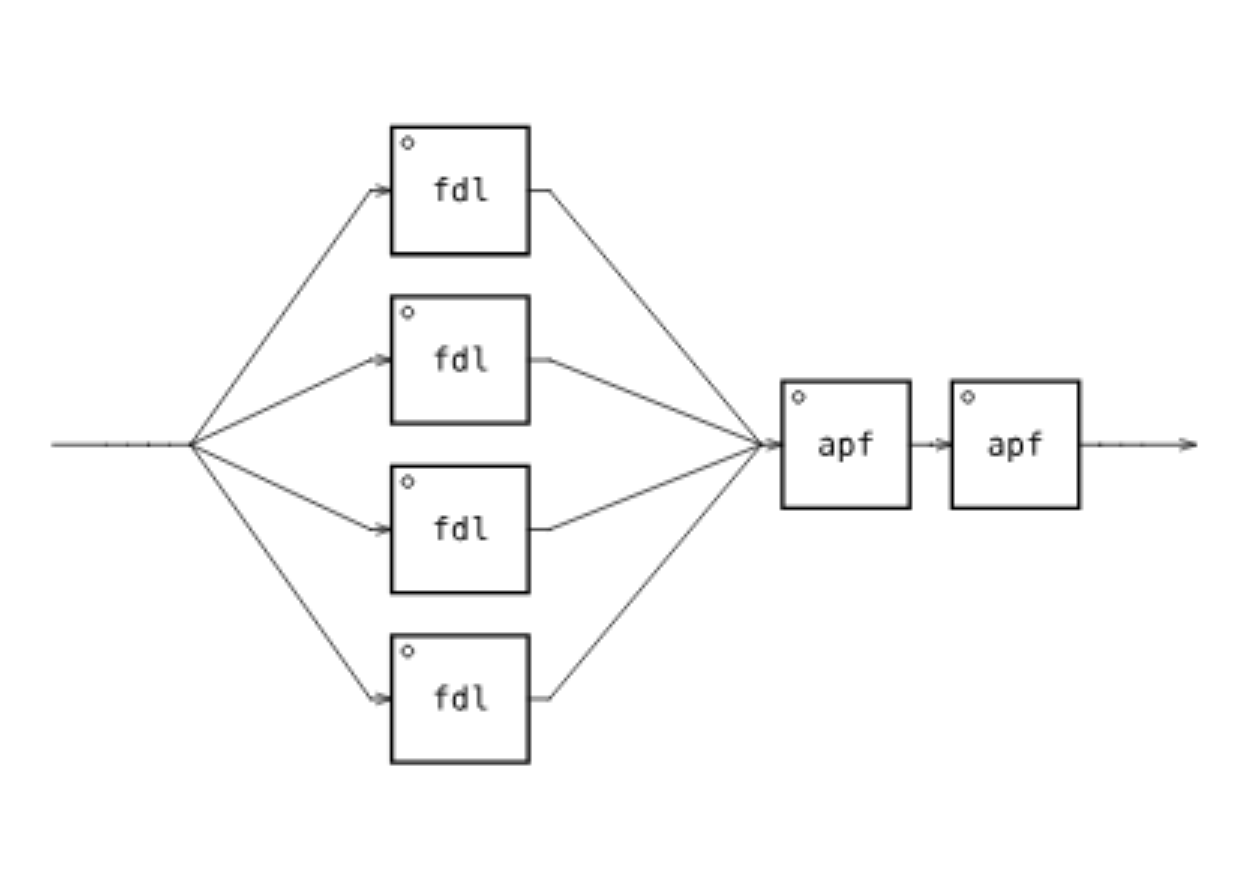

在进入细节前，先看 Schroeder 混响的整体拓扑，这决定了后面所有测量与代码组织。左侧单路输入分出 4 路，分别经过结构相同但参数不同的反馈延迟块，再汇合进入 2 级串接的全通块，最后输出，理解这张图就理解了全文的数据流主干。

看图路径： 1. 从最左侧单根输入线出发，数出分叉为四路的并行起点；2. 逐个确认四个标为 fdl 的方块是否都汇入同一个后续节点；3. 沿箭头检查右侧两个标为 apf 的方块是否为前后串接；4. 确认整条路径为先并行求和、再串行通过两级扩散

论文图 2。原论文 Figure 2:：“Faust Block diagram of Schroeder’s reverb implementation: a section of four comb filters in parallel precedes a chain of two all-pass filters in series.”。

这张 Faust 框图报告的事实是：左侧 4 个标为 fdl 的方块并排出现，箭头从同一输入分叉进入各自左侧，再从各自右侧汇入同一个后续节点；右侧两个标为 apf 的方块首尾相接，信号先经过第一个再进入第二个。这种先并行求和、再串行扩散的安排，改变了读者此前的判断：混响不是一个大黑盒，而是一个可数、可命名的块序列，后续的脉冲响应测量与并串组合代码都直接对应这张图的边与节点。

基本块做什么：反馈延迟与全通

Schroeder 混响只用两种基本构件。第一种是反馈回路中的延迟，也就是梳状滤波器（comb filter），白话是让声音晚一点再回来并与自己叠加的回声器。它的输入是干声加上一部分已延迟的输出，输出是间隔出现、幅度指数衰减的多重回声。

第二种是全通滤波器（all-pass filter），白话是幅度不染色、只打乱相位的扩散器。它的输入可以是梳状部分的混合输出，输出是幅度频率响应平坦、但时间结构更稠密的信号。论文写明，把直达声与延迟声混合，梳状结构就被转换为全通这种基本混响单元，这里的平坦指的是幅度频率响应。

comb filter × all-pass filter： comb filter 负责用反馈延迟线产生指数衰减的多重回声，分工是制造混响的时间密度；all-pass filter 负责在幅度频率响应平坦的前提下打散相位、增加扩散，分工是让回声序列更稠密而不引入明显的幅度染色。论文作者所选的分工是 4 路 comb 并联求和提供多重回声的叠加，再串联 2 级 all-pass 做后续扩散，组合后得到作者想要的 Schroeder 拓扑，本文只讨论这一选择的安排，不做只用某一种就不可能的一般断言。

跟着一个脉冲走一遍会更清楚。假设在 0 时刻送入一个幅度为 1 的极窄脉冲，进入反馈延迟块后，第一个输出出现在延迟时间处，幅度接近 1；经过 1 次反馈再出现时，幅度乘上小于 1 的反馈系数；如此反复，形成间隔相等、高度递减的脉冲串。这正是后文脉冲响应图要验证的行为，训练阶段与部署阶段在这里没有区别，因为结构是确定性的。

需要冻结与更新的说法在这里不适用神经网络含义。延迟时间、反馈增益与采样率是需要人为设定并保持一致的参数，信号本身逐样本流动。改变延迟时间主要改变回声间隔，改变增益主要改变衰减速度，初学者应先固定其中一个再调另一个，否则听感变化的原因无法归因。

组合动作怎么做：并行与串行

当基本块被证明有效，下一步是把它们拼起来。论文识别出两种组合行为：结构相同但参数不同的块并排放置，与块首尾链接。前者对应 Faust 的并行组合，后者对应串行组合。

在 Faust 里这两种组合是现成的，但在标准 Csound 语言里没有对应物。于是作者专门写了两个用户自定义操作码（User Defined Opcode，简称 UDO，白话是用户自己用 Csound 语言拼出的新指令），分别承担并行与串行的递归组合。

par × seq： par 负责把同一输入同时送给多个结构相同但参数不同的块再把输出相加，分工是并行叠加密度；seq 负责把前一块的输出直接作为后一块的输入，分工是串行逐级变换。二者搭配的原因是 Schroeder 结构本身就是先并行后串行，缺了任何一种都无法忠实复述信号流，组合后多解决的是用少量基本块拼出复杂混响拓扑的可扩展表达问题。

看并行 UDO 的执行顺序：它接收输入脉冲、延迟数组、增益数组、采样率、总数与计数器，先把计数加一，算出当前序号对应的反馈延迟输出，再判断是否还有剩余块，若有就递归调用自身处理下一块，最后把本块输出与递归返回的混合相加。串行 UDO 类似，只是把当前全通的输出直接作为下 1 次递归的输入，1 级 1 级往下传。

论文坦承，目前这两个 UDO 不是像 Faust 那样通用的，而是针对 Schroeder 的反馈延迟与全通写的，但容易改写以适配其他需要并串组合的操作码。简单的 2 级串联当然可以手写，但当串并联数量变大、需要研究历史过程的创造性扩展时，这种可复用的组合抽象就变得难以绕开。

没有训练阶段时，什么在真正计算

这项工作没有可学习模型的训练阶段，没有优化器、损失函数、梯度更新、训练集划分与早停。所有行为都是确定性求解：给定延迟、增益与采样率，输出波形由差分方程唯一决定。所谓学习，指的是人的学习路径，而不是参数拟合。

真正的计算发生在两处。第一处是音频信号处理本身：每个采样时刻，反馈延迟块读取延迟线旧值、乘增益、加新输入、写回延迟线；全通块做直达与延迟的特定混合。采样率决定每秒执行多少次，分析例程还在第一个乐器内把控制块设为每次一个采样，以获得最细的逐样本行为。

第二处是测量与绘图：把待测块的输出逐样本写入全局表，再由第二个乐器打印并存为文本文件，随后用 Wolfram Language 脚本解析幅度并自动画图。不存在冻结与更新的权重，只存在需要保持一致的工程参数，例如表的长度必须与计划测量的样本数对应，否则会出现截断或空洞。

因此复现时不应寻找检查点或学习率。应核对的是：脉冲是否只在预期时刻出现、延迟时间与增益是否与文献意图一致、采样率是否在 Faust 与 Csound 两端统一、递归计数是否正确推进。这些才是决定输出是否可比的变量。

用什么信号、什么划分、什么工具来验证

验证信号是 Dirac 脉冲（狄拉克脉冲，白话是只在一个时刻为 1、其余为 0 的极窄敲击），由第一个乐器中的脉冲发生器产生。代码写作 aDirac mpulse 1,1，本文不把其中某个 1 单独解释为宽度定义，只把它作为产生单位脉冲并逐样本观察的调用来引用。选择它的理由是线性时不变系统的脉冲响应完全刻画系统特性，看到它如何被拉长、衰减，就知道系统对任何输入会做什么。用音乐片段反而会混入音色干扰，不利于核对结构。

样本构造与划分在这里不是数据集切分，而是测量窗口的构造。全文例程用长度为 32 的表存放反馈延迟块的脉冲响应，这里的 32 是表长即样本点数，不解读为秒；采样率取当前运行的系统采样率，代码中 iT=1 原文未明确单位，本文不外推为秒。第一个乐器负责生成脉冲、调用待测处理、按相位递增的索引写表，并按表长与采样率之比预约第二个乐器；第二个乐器负责打印表、存文本并调用绘图脚本后退出。

要回答的问题是：移植后的基本块是否真的产生指数衰减的回声串，以及并串组合是否可运行。统一的实验条件是同一套延迟与增益参数、同一采样率、同一测量例程；基线是文献描述的预期行为与 Faust 端已验证的结构；指标方向是定性的形状判断加定量的幅度序列，而非分类准确率。

上述整理表依据论文正文与代码片段整理，不冒充原表。它要回答的比较问题只有一个：在相同确定性条件下，Csound 端的待测块能否复现文献预期的衰减形状。表后需要强调三点：最公平的收益是把不可见的内部行为变成可存档的数字序列；失败项是该例程只测了反馈延迟块，未同时给出全通块与完整混响的同条件长窗口测量；不能推出的结论是整体混响音质或效率优劣，因为窗口、参数与语言效率条件都还不完整。

脉冲响应看到了什么，不能推出什么

先交代公平条件。结果来自同一分析例程：同一脉冲源、同一待测块调用方式、同一长度为 32 个样本的记录窗口。基线不是另一个插件的分数，而是文献预期的指数衰减回声串。指标是脉冲幅度随样本序号的变化，方向是越往后越小并趋近于零。

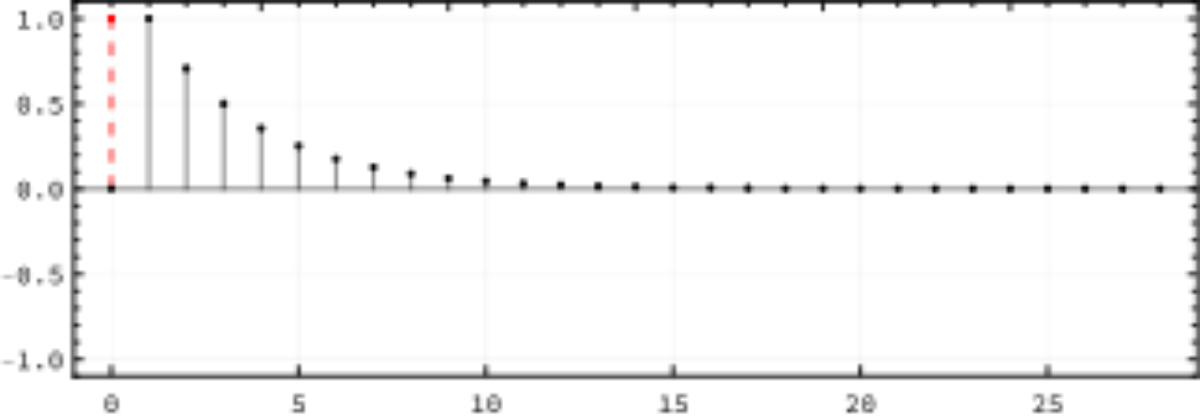

现在看这张实测图，它正是判断移植是否成功的直接证据。横轴是样本序号，纵轴是幅度，离散脉冲的高度变化就是系统的回答，读者应在这里停留，把形状与前文差分方程的预期对上。

看图路径： 1. 先看横轴样本序号从 0 向 29 延伸，纵轴幅度从 -1.0 到 1.0；2. 区分 0 处红色虚线输入标记与黑色输出离散脉冲的不同对象；3. 从左向右跟踪黑色离散脉冲高度呈指数衰减的过程；4. 观察 15 之后幅度趋近于零且不再出现新的大脉冲

论文图 1。原论文 Figure 1:：“Plot of the impulse response of the FDL component, obtained from within Csound with the proposed analysis routine.”。

这张图报告的像素事实需要分开两个对象说：0 处的红色虚线是输入脉冲标记，其顶部接近纵轴 1.0，表示输入位置；黑色的反馈延迟输出离散脉冲在 0 处为 0，在 1 处出现第一个接近 1.0 的高脉冲，随后 2、3、4 等处的高度依次降低，到 5 附近已明显矮于一半，15 之后几乎贴着零线，不再出现新的大幅脉冲。这种单调递减、间隔规则的衰减形态，支持反馈延迟块已正确实现指数衰减的判断，说明 Csound 端的基本块通过了最关键的结构检验。

这张整理表依据论文对并串行为与 UDO 通用性的描述整理，不冒充原表。它要回答的是：在什么规模下值得引入新 UDO。最公平的净收益是把 Faust 的组合思想带进 Csound，使四并行加二串行的 Schroeder 拓扑可用短代码表达；反例是块数很少的简单串联手写即可，引入递归反而增加理解负担；不能推出的是运行效率提升，因为原文明确遇到两种语言间的效率限制，并把 C 编译 opcode 作为未来阶段，这意味着当前可运行不等于高效可部署。

拿掉哪一块，理解链条会在哪里断

论文没有神经网络意义上的消融分数，但有三处可作对照的结构性讨论。第一处是拿掉脉冲响应测量会怎样：没有逐样本写表、打印与存档，移植正确性就只剩耳朵判断，无法定位是延迟错、增益错还是索引错。测量例程正是把听感问题转化为可核对的数字序列。

第二处是拿掉并串 UDO 会怎样：在只有 2 级串联时影响很小，手写即可；但当并行路数与串联级数增加，或需要系统性尝试历史结构的变体时，手写会迅速变得易错且不可复用。论文的安排理由很务实：为未来的创造性扩展保留可扩展的组合手段。

第三处是语言效率的边界。作者在移植中遇到 Faust 与 Csound 之间的效率差异，并明确教学策略的定位：当前 UDO 解决的是可理解与可运行，编译型 C opcode 才是后续解决效率的阶段。若把这段话理解为 Csound 更差或 Faust 更好，就超出了证据，因为原文未给出同条件下的耗时、内存或复调压力测试。

对初学者最有用的推测应简短标为推测：延迟参数若取成有简单整数比的值，可能听感上出现更明显的共振峰聚集，但这需要固定增益、固定采样率的对照测量才能确认，原文没有提供这组对照，因此只能作为待测假设。

边界在哪里，哪些话现在不能说

第一个边界是测量覆盖不完整。全文详细给出的是反馈延迟块在长度为 32 个样本的窗口下的脉冲响应图与例程，全通块与完整四并行加二串行混响的同条件长窗口响应没有在所给证据中同等展开。因此只能说基本块通过检验，不能说整个混响器的衰减时间、扩散度或稳定性已全面验证。

第二个边界是缺乏定量主结果与统计。没有数据集、没有基线分数、没有多次运行的均值方差，也没有听感实验的被试与量表。所有结论都应表述为结构正确性与方法可行性，而非性能胜负。把可运行写成高质量，把可视化写成音质证明，都属于越界。

第三个边界是效率与部署成本未测量。论文诚实指出需要未来用 C 编写编译型 Csound 操作码，本文读者若感到当前 UDO 教学价值大于工程价值、暂不讨论实时部署，这只是基于缺失测量的读者建议，不是对两端实测优劣的结论。在补上同采样率、同复调、同缓冲下的 CPU 占用与延迟测量之前，不应讨论实时部署或大规模作品中的可用性。

第 4 个边界是开源状态需按证据分别说明。证据给出 Faust 库与 Csound 库的链接，以及全通与反馈延迟 UDO 与绘图脚本的存放位置，但这只说明代码位置可查，不等于可一键运行、可复现全部图的完整工程。复现前应先核对链接有效性、文件版本与依赖的 Wolfram 脚本环境。

先复现哪一步，偏离预期先查哪里

值得尝试的条件很明确：当你想真正理解混响内部而不仅是调用它，当你有时间逐样本核对波形，当你愿意在文本语言里调试索引与递归，这条路径就值得走。若只是赶制一首作品的混响，这个方法反而太慢。

复现建议按原文顺序走 3 步。第一步在 Faust 端重建 Schroeder 结构并生成框图，确认自己能说出 4 路并行与 2 级串行的连接关系；第二步在 Csound 端逐行搭建两个乐器的测量例程，先跑通长度为 32 个样本的反馈延迟测量，核对脉冲是否只在预期位置出现大幅值；第 3 步再引入并行与串行 UDO，把基本块拼成完整拓扑，每拼 1 级就测 1 次，不要 1 次拼完再查错。

观察偏离预期时，先查 4 类待核对变量：采样率是否两端一致，延迟时间与增益数组的顺序是否与递归计数对齐，表的长度与预约时间是否匹配，控制块是否确实为每次一个采样。论文特有的常见误解有二：其一是把卷积混响当成包含过程的模型，实际上它只模仿结果；其二是把全通的平坦幅度误读为对声音没有影响，实际上它显著改变时间扩散，初学者应通过脉冲响应对比来纠正。

关键超参数按原文明示保留：测量例程的控制粒度、表长、脉冲调用与递归计数方式不要自行改动。教学示例只演示执行顺序，不添加未经来源支持的数值效果，任何改动都应先记录再比较波形差异。

打开架构之后，带走什么

带走的第一点是方法观：把输出评价改成过程复述。从输入脉冲出发，能讲清它经过哪几块、每块做了什么变换、用什么数字证明，这才是开放架构的含义。它要求的不只是换一个语言，而是补上测量与组合这两块拼图。

带走的第二点是具体技能：会用 Dirac 脉冲测脉冲响应，会用全局表加第二个乐器完成存档与绘图，会用递归 UDO 表达并行求和与串行传递，并能在框图与代码之间来回对照。这些动作在其他历史混响的重建中同样可用。

带走的第三点是诚实边界：当前工作证明了理解路径可行，但未证明效率与音质优势，也未给出完整系统的长窗口验证。下一步最需要补的验证，恰恰是全通与完整混响的同条件测量，以及编译型实现的性能对照。只有补上这些，开放架构才能从学习策略变成可部署的创作环境。
