📄 把方向藏进声强里：二十四个心形话筒如何撑住低频到高频
英文题目：Broadband Acoustic Intensity Direction Estimation with Tight-Frame Cardioid Arrays
一句话：论文用消声室实测脉冲响应验证对置心形对做和差声强加紧框架平均的宽带测向链路，最强证据是多方向短间距组合在中弱干扰下全频段保持小角度跟踪误差，代价是单话筒顺序合成与相干叠加基准尚未检验真实多通道失配与混响。
标签：#声源定位 | #端到端 | #空间音频 | #多通道 | #鲁棒性
评分：6.1/10 | 创新 1.2/2 | 技术严谨 1.2/1.5 | 实验充分 0.9/1.5 | 清晰度 0.8/1 | 影响力 0.7/1.5 | 开源 0/1.5 | 可复现 0.3/0.5 | 工程/实践 1/1.5
👥 作者与机构
- Akira Omoto：Faculty of Design, Kyushu University, Fukuoka 815-8540, Japan
💬 毒舌点评
用对置心形话筒和差测声强、再靠紧框架平均扛到 20 kHz 的思路扎实，对做声强探头的人有直接参考价值。但全篇是单话筒转 26 个位置拼出来的阵列，多通道幅相失配与同步这个真痛点完全没碰，所谓多干扰也只是把实测脉冲响应转角度再相干叠加，并不是真实反射声场，2.5 度这种数字的外推力要打折扣。
📌 核心摘要
宽带声强测向长期受限于压差式探头有限差分近似的高频上限，本文用实测脉冲响应验证基于心形指向性的心形-心形配对（cardioid-cardioid，C-C）方法能否实现 50 Hz 到 20 kHz 的稳定指向。核心机制是对每个对置心形对做和差以估计声压与质点振速分量，再经希尔伯特变换构造解析信号并时域积分求径向有功声强，最后按紧框架（tight frame）方向向量加权求和重构三维正交强度并估计方位与俯仰。实验在消声室用单只 DPA 2012 心形话筒配合全景云台顺序测量 26 通道脉冲响应，声源为 2.5 m 前方 Genelec 8331，48 kHz 采样、5.5 s 扫频激励，由同一批数据合成 6 话筒正交阵 TF6 与 24 话筒多方位阵 TF24，对比对置间距 \(d=20\) mm 与 \(100\) mm。主结果是 TF24 加 \(d=20\) mm 在总干扰信号能量比 \(L_{J/S}=-20\) dB 与 \(-30\) dB 时全频段中值跟踪误差保持在 2.5 度以内，在 \(L_{J/S}=-10\) dB 时 5 kHz 以下在 5 度以内、高频约 7.5 度。该工作给出了可直接参考的阵形与处理链条，主要局限是顺序单话筒合成未评估多话筒个体差异与同步误差，且多波到达为旋转重标定加相干叠加的标准化基准而非真实反射复现。
🔗 开源与复现资源
- 代码：论文中未提及代码链接
- 模型权重：论文中未提及
- 数据集：论文中未提及
- Demo：论文中未提及
- 复现材料：论文中未提及
- 论文中引用的开源项目：未提及
- 资源可达性验证：未发现可验证的官方 HTTPS 资源 URL。
🧭 深度解读
想知道声音从哪来，为什么不能只看响度
刚进实验室的新同学常常有个直觉：多放几个话筒，比谁录得响，不就知道声源在哪了吗。在安静的单一声源下这确实够用，可一旦房间里有反射、有多个说话人、有空调噪声，响度最大的方向未必是直达声的方向。能量会在空间里来回晃，振膜感受到的压力起伏只是标量，丢失了能量究竟往哪边流的矢量信息。
声强就是为了补上这个矢量信息而生的物理量。它定义为声压与质点振速乘积的时间平均，方向指向能量净流动的方向。白话说，声压告诉你这个点被挤得多紧，质点振速告诉你空气微团正以多快速度往哪个方向躲，两者同相的部分相乘再平均，才是真正跑掉的能量。测向任务于是变成在每个频带里估计 3 维声强向量，再换算成方位角与俯仰角。
难就难在宽带二字上。语音和音乐从低频一直铺到高频，波长从好几米变到一厘米多。传统压差式探头靠两只无指向话筒的压力差近似振速，间距固定时高频差分近似迅速失效，上限频率被间距锁死。间距取得小，低频差分又淹没在噪声里。这就像用一把固定刻度的尺子去量从大象到蚂蚁，顾此失彼。
论文要啃的正是这块硬骨头：能不能用带指向性的心形话筒，在不更换硬件的前提下从低频一路稳定测到高频，并且在有相干干扰时仍指得准。它没有引入神经网络，而是回到声学基本量，把阵形对称性与指向性不对称性重新组合。
从压差探头到心形对，前人把天花板推到哪
声强测量最经典的路线是压差探头，通常叫压力-压力探头。它用两只全指向话筒，相减得压力梯度再积分得振速，相加得声压。这条路线理论干净、校准成熟，但有限差分近似决定了它的高频上限与间距成反比。想测到很高频率，间距要压到几毫米，低频信噪比与相位失配又会反噬，工程上左右为难。
另一条路线是利用话筒本身的指向性。心形话筒对前方敏感、对后方抑制，这种前后不对称天然携带了压力与速度的混合信息。把两只指向相反的心形背靠背放置，和给出声压，差给出振速，这就是心形-心形方法。经验上人们发现它对间距不那么敏感，但此前大多停留在数值仿真，用实测的指向性曲线去算理想平面波，缺了放音、传播、采样与脉冲响应获取的完整链路。
作者此前还提出了紧框架阵形这个概念。紧框架原是信号处理里过完备但能量守恒的向量集合，借用到阵列上，就是让多个测量方向均匀铺满空间，加权求和时能无偏还原正交分量。仿真显示这种高度对称的排布能在高频抑制误差，可同样没有经过真实声场检验。于是这篇论文的位置很清晰：不是发明全新物理量，而是把估计器与排布放进消声室，用实测脉冲响应走完全程。
这样定位之后，读者就不会误以为它在和深度学习比精度。它的对手是传统探头的频率上限，是仿真到测量的鸿沟，是相干干扰下的稳定性。它回答的是仪器能不能用，而不是模型能不能学。
论文把赌注押在哪三个难度台阶上
为了不让结论只停留在最容易的单一声源上，作者设计了 3 级难度。第一级是正前方单个扬声器，看每个三分之 1 倍频程的方位与俯仰偏差，这是底线精度。第二级是两个正交方向同时到达的相干波，人为调节两者强度权重，看估计的合成方向是否沿着理想理论曲线滑动。
第 3 级更接近实用中的混响与多干扰：固定正前方主源，从周围间隔分布的多个候选方向里抽出多个干扰源，赋予随机初相位，按总能量比叠加，再看估计方位能否跟踪理想合成向量的方位。这里干扰与主源是相干叠加，会产生稳定的加强与抵消，而不是非相干的能量相加，因此比一般的加噪测试苛刻得多。
3 个台阶共用同一批多通道实测数据，通过旋转重标定来模拟不同到达方向。好处是真值方向精确可控，不同阵形与间距的比较完全公平。代价是它终究是标准化基准，不是真实房间里频率相关的反射。理解这一点，才能正确掂量后文几度误差这类数字的分量。
先看全景：一段脉冲响应如何变成方向箭头
整个处理链条的输入，是在消声室里用一只心形话筒转多个位置逐一录到的宽带脉冲响应。声源固定在前方远处，采样率高，扫频时长数秒。输出是每个三分之 1 倍频程里的 3 维有功声强向量，以及由此换算的方位角和俯仰角。中间没有可学习的权重，全是确定性信号处理。
数据先经过共用的直达声窗，截出直达部分并加余弦渐变，再送入线性相位三分之 1 倍频程滤波器组，覆盖从低到高的连续频段。每个频带、每个对置方向上，正反两路滤波后波形做和差，得到声压与振速的估计，再经希尔伯特变换构造解析信号，时域积分求径向有功声强。最后把多个方向的径向强度按各自单位向量加权求和，还原出正交分量。

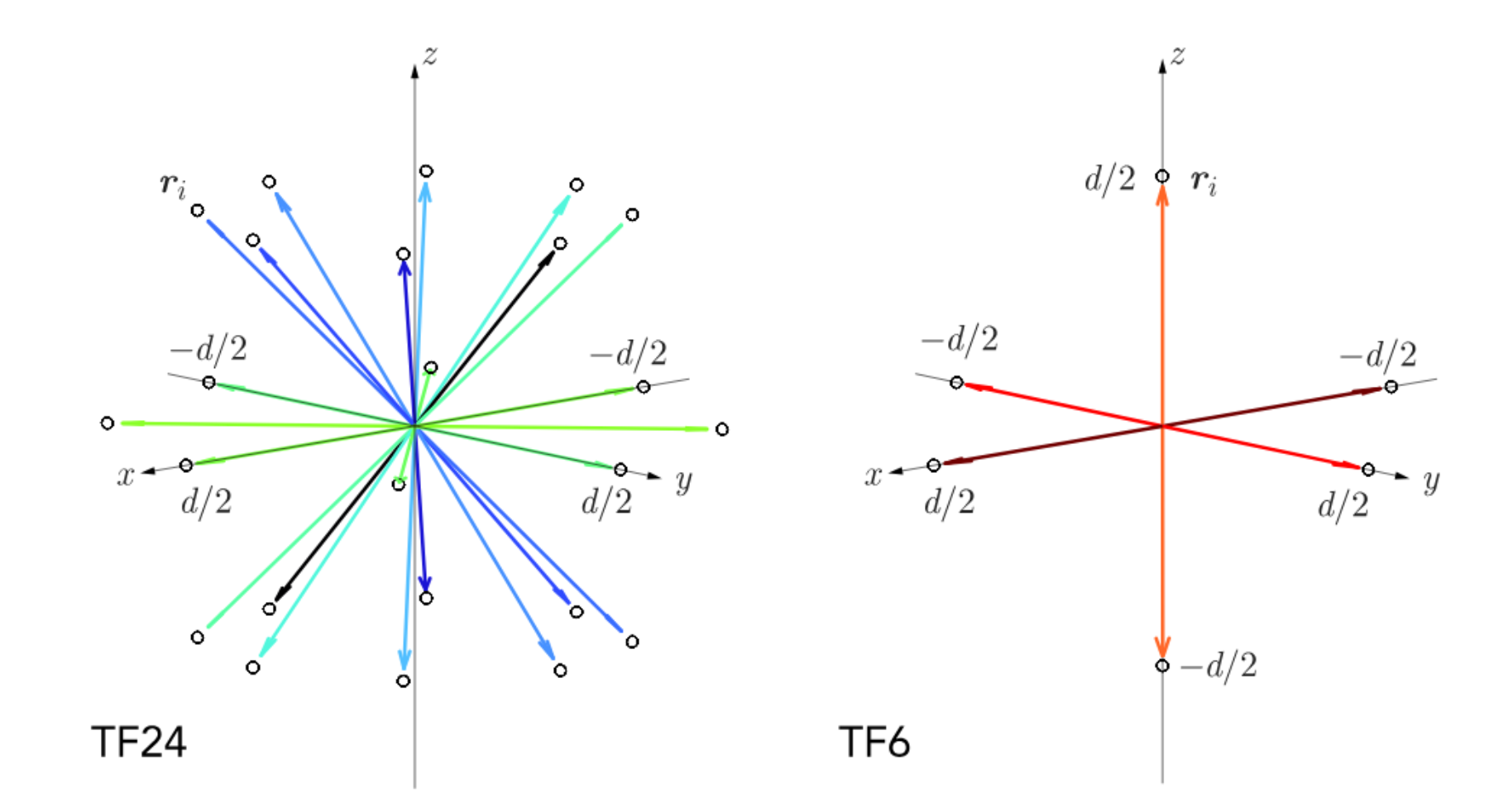

要理解为什么需要两种阵形，请先看这张阵形示意图，它把抽象的紧框架变成了看得见的箭头。左侧密集的放射状箭头是多方向阵，右侧只有三根正交轴的是少方向阵，箭头末端的小圆圈就是话筒位置，间距标记了对置距离。
看图路径： 1. 先看左右两幅子图的总体形态：左侧多方向呈放射状，右侧少方向只有三根正交轴；2. 再看每根箭头末端小圆圈与正负间距标注，确认对置对关于原点对称；3. 最后比较箭头密度与颜色，体会方向采样密度差别
论文图 1。原论文 Figure 1:：“Tight-frame microphone arrangements considered in this study.”。
图中左侧多方向阵包含多个方位乘多个俯仰层，形成十余个对置对，彩色箭头都关于原点对称，末端白色小圆圈为话筒，标注有正负二分之间距。右侧少方向阵只有沿 3 个坐标轴的对置对，其中两个水平对与多方向阵共用，红色与橙色双向箭头分别沿横纵竖三轴。这种设计让公平对比成为可能，也为后文空间平均抑制高频误差埋下伏笔。
和差之间：声压与振速如何被分开
核心估计器藏在每个对置对内部。记正向与反向滤波后波形为正负两路，它们的和被当作声压，差除以空气特性阻抗被当作振速。这个操作的物理直觉是公共的压缩部分在两路中同相，相加加强，前后推挤的方向性部分在两路中反相，相减凸显。心形的前后不对称在这里替代了压差探头对微小间距的依赖。
\[p_{\mathrm{est}}=Y_{+}+Y_{-},\quad u_{\mathrm{est}}=\frac{Y_{+}-Y_{-}}{\rho_{0}c},\]上式给出声压与振速的构造，输入是同一频带两路波形，输出是该方向的标量压力与矢量速度分量。间距此时不再决定差分精度，而是决定两只话筒的空间采样点，高频多波长时也不会像有限差分那样迅速崩溃。
声压 × 质点振速： 声压是某点空气受压缩的标量大小，只回答有多响；质点振速是该点空气微团振动的速度矢量，同时回答往哪边推。心形-心形方法把对置的两个心形输出相加得到声压，相减得到振速分量，正是利用心形前后不对称把标量与矢量分开；二者缺一不可，因为有功声强本质上是声压与振速同相分量的乘积，只有同时拿到两者才能判断能量真正流向哪里。
心形指向性 × 对置配对： 心形指向性指话筒对正前方最敏感、对正后方几乎不拾取的心形响应曲线，它本身就带有方向信息；对置配对指把两只指向相反的心形话筒背靠背放在原点两侧。单独一只心形只能说声音是否来自它朝向的那半边，而对置后做和差运算，前后公共部分加强为声压、前后差异部分凸显为振速，组合后才把原本依赖微小间距差分的压差原理换成依赖指向性不对称的估计，因此高频不再被差分近似迅速卡死。
拿到声压与振速后，方法并不直接相乘，而是先构造解析信号再积分。这一步把实波形与其希尔伯特变换配成复数，时域积分的实部自然留下同相功率，滤波器拖尾也被完整包含，避免截断带来偏差。
从径向强度到三维箭头：积分与紧框架合成
有了每个方向的解析声压与振速，径向有功声强通过两者乘积的时间积分得到。积分区间包含滤波器完整拖尾，保证每个频带的能量都被算全，而不是只看峰值时刻。这个量是有方向的，它只代表沿该对置轴的能量流动分量。
\[I_{r_{i}}=\frac{1}{2}\operatorname{Re}\left[\int p_{\mathrm{est},a}(t)u_{\mathrm{est},a}^{*}(t)\,dt\right].\]上式是时域积分求有功声强的定义，输入是解析信号对，输出是该方向的标量强度。少方向阵有 3 个正交对，直接得到 3 个坐标分量。多方向阵有十余个方向强度，需要按各自单位向量加权求和，利用紧框架性质还原出相差常数倍的正交分量。这个加权求和同时就是空间平均。
紧框架 × 空间平均： 紧框架是一组方向向量满足能量守恒式重构的过完备采样，它要求所有方向的强度按各自单位向量加权求和后能还原出正交分量；空间平均是把多个方向的估计误差相互抵消的做法。论文把二者绑在一起的原因在于，紧框架的加权求和在数学上恰好就是一种均匀而无偏的平均，高频时单个对置对的误差方向各异，加权后相互抵消，组合后多方向阵列比三正交对更能压住高频抖动。
解析信号 × 有功声强： 解析信号是对实信号做希尔伯特变换后构造的复信号，它把原始波形与其正交相移版本打包，便于在时域直接求平均功率流；有功声强是声压与振速乘积在一个周期以上平均后真正传播出去的部分，无功的来回振荡被平均掉。二者搭配是因为论文要在宽带滤波后的时域波形上积分求强度，解析信号让相位差为零的同相分量自然留下，组合后 1 次积分就得到每个三分之 1 倍频程的径向能量流，而不必逐频率做互谱。
值得注意的是，多方向阵的方向数是少方向阵的 4 倍，对置对数也是 4 倍，但两者来自同一批测量。高频时单个方向的误差往往指向随机，数量多了平均后方差下降，这正是论文反复强调多方向平均能维持高频精度的原因。
没有训练的论文，确定性求解长什么样
这篇论文没有任何神经网络训练，因此没有损失函数、优化器、轮数与学习率。它的可调参数全是物理与信号处理参数：阵形取多方向或少方向，对置间距取短档或长档，滤波器组固定为三分之 1 倍频程，直达声窗取毫秒量级的平坦加两端渐变。这些选择在实验前就已固定，实验中不再迭代更新。
所谓求解其实是前向计算：扫频录音反卷积得脉冲响应，加窗分频，和差得声压振速，希尔伯特变换得解析信号，积分得强度，加权得向量，求反正切得角度。每一步都是闭式运算，没有反向传播，也没有在测试集上调参。蒙特卡洛里的上 1000 次试验只是对随机相位与方向组合的重复采样，用来统计中值误差，不是训练迭代。
这意味着复现的重点不在算力，而在测量与信号链细节。声卡、前放、云台角度、直达声窗起止、滤波器阶数与拖尾处理，任何一处不同都会改变数字。论文披露了采样率、扫频时长、阵形与干扰幅度公式，但滤波器阶数与加权常数等细节并未给全，这为复现留下缺口。
多通道如何录出来：硬件与分频协议
测量在消声室完成，扬声器在正前方远处，话筒是单只心形，用摄影全景云台逐个旋转到几十个位置。每次播放数秒扫频，高采样率采样，得到该位置的脉冲响应。多方向阵用其中多数方向合成十余个对置对，少方向阵用两个水平对加一个单独测的垂直对合成 3 个对置对。两种间距通过话筒位置偏置实现等效对比。
分频采用线性相位三分之 1 倍频程有限脉冲响应滤波器组，从低频到高频连续覆盖。直达声提取先由全部通道宽带响应共同确定区间，再加相同余弦渐变窗。完整滤波拖尾都参与积分，避免因截断丢失低频能量。下面这张表要回答的是公平性问题：在什么统一条件下比较才算数。
根据论文正文与图中报告值整理，把分散在正文里的硬件与处理条件收拢到一处，便于对照阵形规模与采样配置。
| 环节 | 阵形与通道 | 声源与距离 | 采样与激励 | 分频范围 | 方向采样 |
|---|---|---|---|---|---|
| 顺序测量 | 26-channel impulse responses | 2.5 m Genelec source | 48 kHz sampling | 50 Hz to 20 kHz filter bank | 45 degrees intervals |
| 阵形合成 | 24 directions 12 opposed pairs | TF6 three orthogonal pairs | same batch synthesis | one-third-octave linear-phase | rotation simulation |
| 强度合成 | 12 directional intensities weighted sum | short and long spacing | analytic signals superposition | including filter tails | median over trials |
这张表说明两种阵形、两种间距都吃同一批原始波形，差异只能来自阵形与间距。表中距离、采样、分频等数字支持了全频段连续评价的说法，但滤波器阶数与窗起止时刻缺失，也限制了逐样本复现。公平性成立，复现完整性仍有缺口。
干扰如何造出来：双波权重与蒙特卡洛跟踪
双正交波评价把前方与正交方向的响应按名义角加权叠加。权重按余弦与正弦归一化定义，幅度取权重的平方根，零相对相位相干相加。名义角从零到九十度步进小角度，检验估计方位是否沿着理想平面波的反 S 形理论曲线滑动。原文还算了球面波对照，发现与平面波几乎重合，因此后文统一用平面波作真值。
\[L_{\mathrm{J/S}}=10\log_{10}\frac{E_{\mathrm{jammer,total}}}{E_{\mathrm{main}}},\]上式定义总干扰能量比，分子是全部干扰能量之和，分母是主源能量，取对数乘十。它是控制难度的总开关，论文取强中弱三档，分别对应强、中、弱干扰。
\[a_{N}=\sqrt{\frac{10^{L_{\mathrm{J/S}}/10}}{N}}.\]上式给出每个干扰的幅度，输入是能量比与干扰个数，输出是均分总能量后的单干扰幅度。干扰数从一到七无放回抽取，每个干扰赋予全频带共用的均匀随机初相位，叠加后估计方位，再与同幅度相位下理想平面波合成向量的理论方位比较。
\[e_{\mathrm{track}}=\left|\operatorname{wrap}_{180}\left(\hat{\theta}-\theta_{\mathrm{th}}\right)\right|.\]上式定义跟踪误差为估计方位与理论方位之差经回绕后的绝对值。每种条件做上 1000 次试验报告中值，作图仅展示部分干扰数的代表曲线。
相干叠加 × 干扰能量比： 相干叠加指把主源与干扰源的脉冲响应按幅度和初相位直接相加，保留波形间的干涉而非能量相加，它模拟的是反射声与直达声会相互加强或抵消的真实物理；干扰能量比是全部干扰总能量与主源能量之比的对数，用来定量控制这场干涉有多强。二者组合后，论文可以在总能量固定的前提下比较干扰个数与相位的影响，既看到最难的单个强相干干扰，也看到能量分散到多个方向时的平均效应。
需要清醒的是，随机初相位在全频带共用，不符合真实反射频率相关的相位。固定总能量归一化也会让单个干扰在数量多时变弱。因此单个最强相干情形与多个分散情形不可直接比难易，它们回答的是不同问题。
先看底线：单个正前方声源指得多稳
单源评价的真值是方位零度、俯仰零度。上方面位角面板显示，低频处误差约负两度，中频以上稳定在约负一度，这个趋势对两种阵形与两种间距都成立。换句话说，方位底线非常稳，阵形与间距几乎不影响单源方位。
要读懂这句话的分量，需要看俯仰面板的另一面。下方面板低频段少方向阵明显下坠，而多方向阵两条曲线贴在零度附近。中频出现较大波动，高频少方向阵收敛到约零度，多方向阵收敛到负两到三度。方位稳不代表俯仰也稳，垂直对的单独测量与框架平均差异在这里显现。

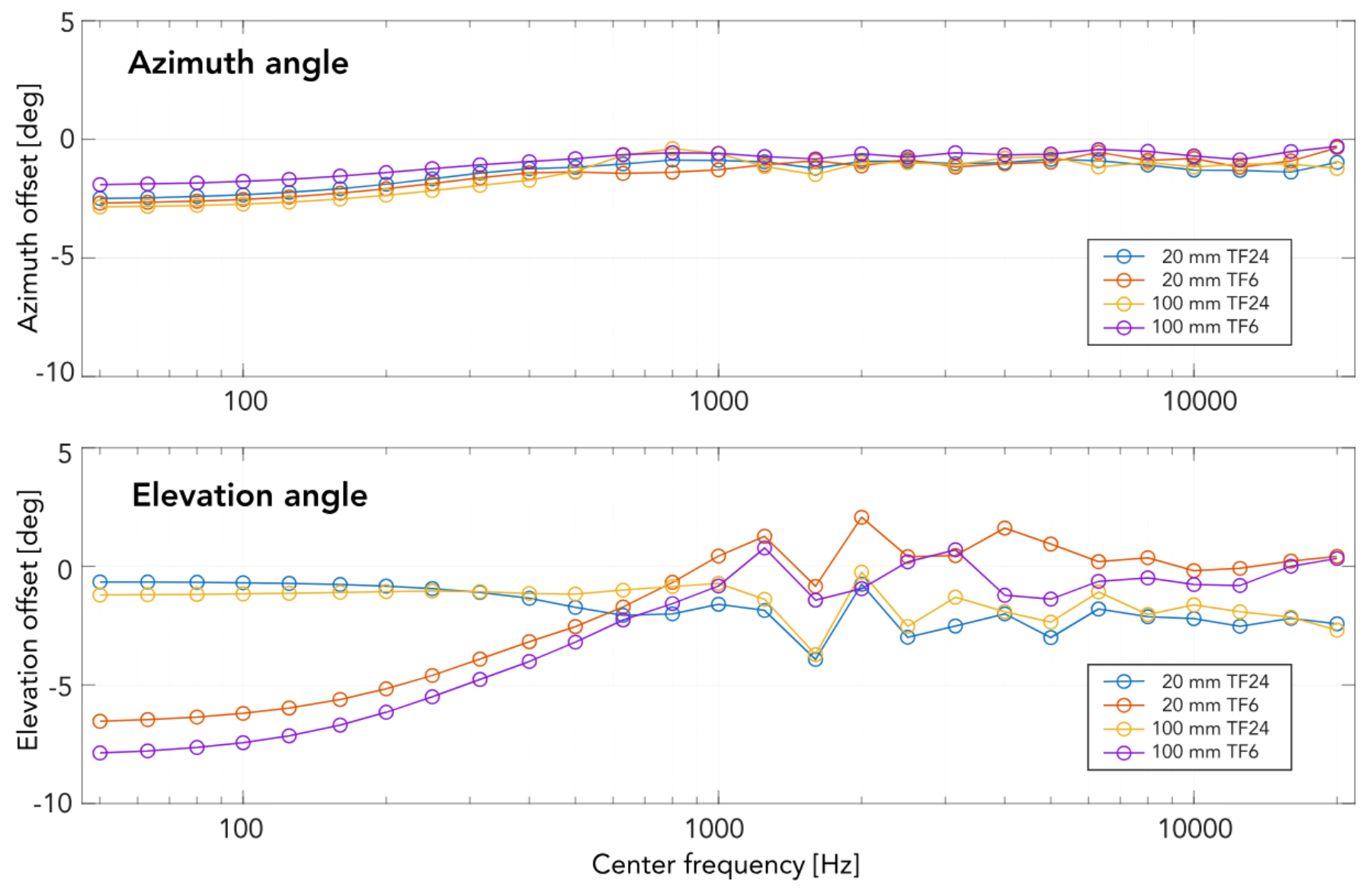

为什么此处要看单源结果图：它是后文所有校准的起点，只有先确认底线偏差，才能理解跟踪误差为何要减去前方偏移。重点看上下两面板的纵轴分度与 4 条曲线的分合。
看图路径： 1. 先看上方面位角面板纵轴范围与四条曲线全频段贴合程度；2. 再看下方俯仰角面板低频段两条曲线的明显下坠与中频波动；3. 最后对照图例中短间距与长间距、多方向与少方向的线色
论文图 2。原论文 Figure 2:：“Direction estimates for a single source located approximately 2.5 m in front of the array in an anechoic chamber (true azimuth 0^\circ and elevation 0^\circ).”。
图中上方面板 4 条曲线从低频到高频几乎重合在零度附近，横轴为对数中心频率，纵轴为方位偏移，图例区分短间距多方向、短间距少方向、长间距多方向、长间距少方向。下方面板则清晰分层，低频少方向曲线大幅偏负，中频抖动，高频多方向稳在负两度左右而少方向回到零度附近。它支持单源宽带可用的判断，同时限制了俯仰系统偏移尚未查明的结论。
再加一束正交干扰：理论曲线还能跟住吗
双波测试在 4 个代表频带展开。横轴是按强度权重定义的名义角，纵轴是估计的合成强度方位，黑色实线是理想平面波的反 S 形理论。低频段 4 种配置都紧贴黑线，说明低频相干干涉也能正确还原能量流方向。
转折出现在中频。长间距配置开始偏离理论，少方向偏离最大，多方向的长间距也出现可达数度的偏差。短间距的两种阵形则保持更接近线性的跟随。到高频，这种分化进一步拉大，长间距少方向甚至在中小名义角出现负向估计，而短间距多方向仍贴近理论。

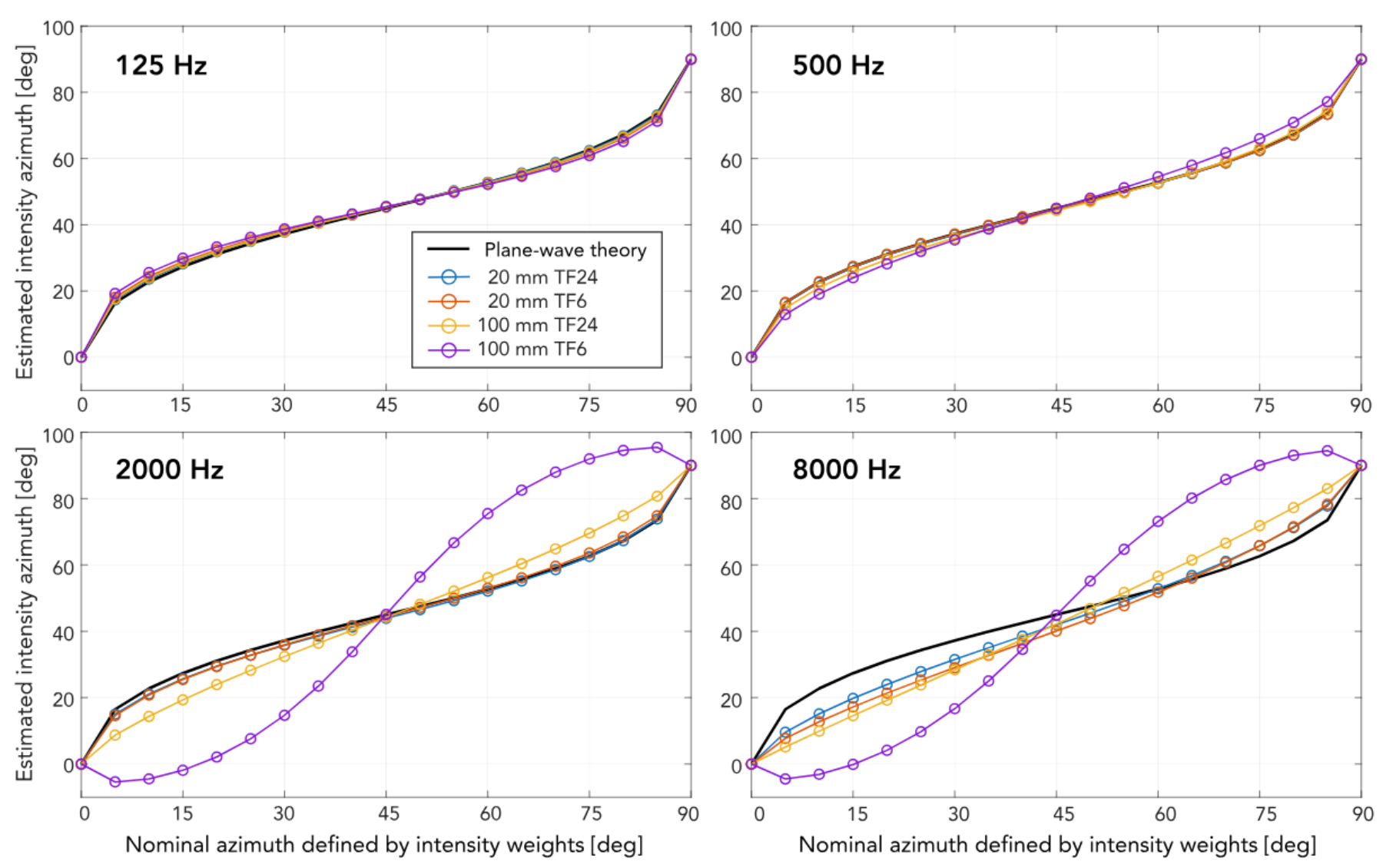

为什么此处要看双波四宫格：它是检验相干干涉下方向还原能力最干净的试金石，横轴名义角与纵轴估计角的关系直接暴露间距的影响。重点看黑线与彩色曲线的贴合度如何随频率变化。
看图路径： 1. 按低频到高频四个面板顺序看黑色理论曲线的反 S 形状；2. 再看中频与高频面板中长间距曲线如何偏离黑线；3. 最后比较短间距多方向始终紧贴黑线的稳定性
论文图 3。原论文 Figure 3:：“Azimuth estimates obtained by coherently combining measured IRs for arrivals from 0^\circ and 90^\circ using amplitude weights \sqrtw_0(\theta) and \sqrtw_90(\theta).”。
图中左上低频与右上中低频 4 条彩色曲线与黑线几乎重合，左下中频长间距少方向紫色曲线高高隆起，长间距多方向黄色曲线也偏向线性，右下高频黑色理论在小角度段上扬而彩色曲线整体偏低，但短间距蓝色多方向仍是其中最接近黑线的。4 个面板横轴均为名义方位角，纵轴为估计强度方位。它说明短间距加多方向平均在正交相干下更稳，同时给出反例：即使多方向阵在中频仍有数度偏差。
最难的蒙特卡洛：多干扰下几度误差从何而来
多干扰评价固定前方主源幅度为一，从间隔分布的候选中抽取干扰，按总能量比与个数定幅度并赋随机初相位。评价前按频带减去前方单源方位偏移，因此报告的是跟踪相对理论合成向量的能力，而非绝对指向。指标是经回绕的绝对角差，越小越好，每条件上 1000 次取中值。
下面这张表要回答的是同数据下阵形规模与间距如何改变跟踪精度。统一条件是同一批脉冲响应、同一干扰能量归一化、同一上 1000 次中值统计，指标方向都是越小越好。只收录正文明确给出的数字。
根据论文正文与图中报告值整理，避免从曲线高度猜数，未明确给出的单元标为未给出。
| 配置与间距 | 中弱干扰全频段 | 强干扰中低频 | 强干扰高频与长间距 | 这项数字支持什么 |
|---|---|---|---|---|
| TF24 short spacing full band | within 2.5 degrees entire range | within 5 degrees up to 5 kHz | approximately 7.5 degrees high frequencies | 短间距多方向中弱干扰全频段稳定 |
| TF6 short spacing full band | 未给出具体数值 | 未给出具体数值 | 高频高于多方向阵未给出 | 方向数少高频平均不足 |
| TF24 long spacing full band | 未给出具体数值 | 未给出具体数值 | 10 degrees to 15 degrees large errors | 长间距波长相当处峰值 |
| TF6 long spacing full band | 未给出具体数值 | 未给出具体数值 | 10 degrees to 15 degrees large errors | 长间距少方向最差组合 |
这张表最公平的净收益是短间距多方向在中弱干扰下全频段低误差，而长间距配置在强干扰下达到十余度，反差巨大。失败项同样清晰：强干扰高频即使最优组合也爬升到数度，长间距在中频隆起。不能由这张表推出混响房间同样只有几度误差，因为候选方向固定且总能量归一化。

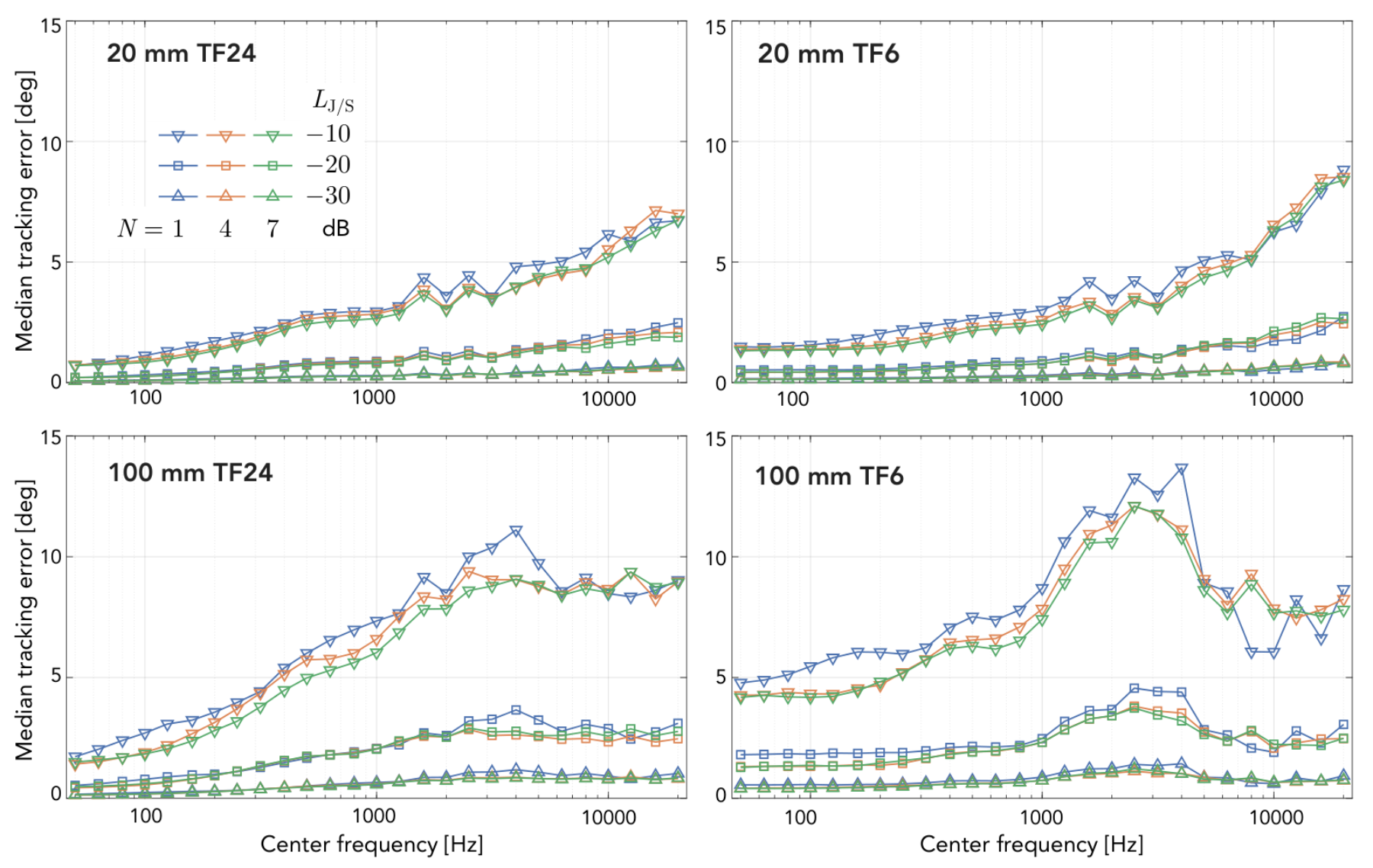

为什么此处要看蒙特卡洛四宫格：它是全文信息量最大的结果，行列分别对照间距与阵形，颜色与形状分别对照干扰个数与能量比。重点看左上与右下的反差。
看图路径： 1. 先看四宫格布局：上行短间距下行长期距，左列多方向右列少方向；2. 再看每格内不同标记形状代表的能量比如何分层；3. 最后盯住右下长间距少方向在中频段的隆起峰
论文图 4。原论文 Figure 4:：“Median tracking error in a Monte Carlo evaluation in which a frontal main source was coherently combined with jammers arriving from multiple directions after frequency-dependent…”。
图中左上短间距多方向的 3 层曲线分层清晰，最下层弱干扰贴近零度，中层在两度以内，最上层强干扰随频率缓慢爬升。右下长间距少方向的最上层在中频隆起到十余度，横轴为中心频率，纵轴为中值跟踪误差，颜色区分干扰个数，形状区分能量比。它既支撑短间距更优的结论，也限定了强干扰高频的边界。
拆开看：间距与方向数各自贡献了什么
把间距与阵形拆开，最清晰的信号来自长间距的非单调峰。误差不随频率单调上升，而在中频出现峰值，对应波长与间距相当。这与传统压差探头随频率单调恶化的有限差分衰减完全不同，说明新方法的误差机制另有来源，论文坦承其物理起源尚需研究。
下面这张表要回答的是控制变量下的消融问题：固定阵形看间距，固定间距看阵形，固定能量看干扰个数与强弱。统一条件仍是同一批数据与同一中值统计，指标越小越好。根据论文正文与图中报告值整理。
根据论文正文与图中报告值整理，把消融式的对照收拢，避免把不同能量比混为一谈。
| 比较维度 | 控制变量 | 低频表现 | 高频表现 | 失败条件与解释 |
|---|---|---|---|---|
| 短对长间距固定多方向阵 | 同阵形同批数据 | Up to 500 Hz 紧贴理论 | peak at middle frequencies then fall back | 长间距波长相当处失效 |
| 多方向对少方向固定短间距 | 同间距同能量比 | 500 Hz 都贴合理论 | optimal stays low others higher | 方向少平均不足需多方向 |
| 多方向对少方向固定长间距 | 同长间距条件 | 低频仍接近理论 | deviations up to 6 degrees even optimal | 长间距下平均难救回 |
| 干扰个数比较固定总能量 | 同能量比随机相位 | 125 Hz 紧贴黑线 | middle frequencies start to diverge | 固定总能量归一化影响比较 |
| 能量比强弱比较 | 同干扰个数 | 500 Hz 全配置很低 | 8 kHz 分化最大 | 强干扰试金石弱干扰才低误差 |
表中信息揭示的搭配关系是短间距解决波长匹配问题，多方向解决随机误差平均问题，两者缺一不可。短间距多方向是唯一在强干扰下仍把中低频压在小误差内的组合，而长间距少方向在中频就已明显偏离，构成最直接的反例。
也不能从这张表推出间距越小越好。论文只测了两档间距，没有测试更小间距在低频信噪比与话筒本体散射上的代价，也没有测试真实多话筒的幅相失配。因此选型建议应读作在当前单话筒合成与当前声源距离下短间距更稳，而非无条件越短越好。
数字很漂亮，哪些地方还不能信
作者自己承认了四处短板。俯仰估计的低频系统偏差与高频固定偏移成因不明，长间距在中频附近峰的物理起源不明，顺序单话筒合成没有评估多话筒个体差异与同步误差，叠加干扰是标准化基准而非真实反射复现。这些不是客套话，每一条都指向后文数字的外推边界。
审稿视角还能看到更多口径问题。双波与多干扰分析前都减去了前方单源方位偏移，报告的是校准后的跟踪误差，会掩盖绝对指向偏差。理论真值用理想平面波，而实测是近距离球面波加消声室残余反射，口径不完全一致。随机初相位全频带共用，不符合宽带反射频率相关的相位。
下面这张表要回答的是边界问题：在什么条件下结论成立，缺什么对照会导致何种夸大。统一口径是区分直接报告、有限解释与未验证推测。根据论文正文整理，便于对照阅读。
根据论文正文整理，把作者承认与审稿视角的边界收拢，不做超出证据的因果断言。
| 边界类型 | 论文做法 | 缺的对照或测量 | 对结论的影响 | 涉及条件与指标 |
|---|---|---|---|---|
| 硬件实现 | sequential single microphone synthesis | microphone variability and sync errors | 理想上限真实阵列误差可能更大 | broadband median tracking error |
| 声场真实性 | standardized benchmark robustness test | reverberant room moving source speech | 前方主源固定候选集难搬运 | intervals random phases trials |
| 真值口径 | ideal plane-wave resultant theory | spherical distance residual reflections | 跟踪误差与绝对指向两回事 | near distance multi ratios |
| 统计报告 | median tracking error only | confidence intervals external probe comparison | 只能内部比较更优 | median without intervals |
| 系统偏移 | frequency-dependent offset calibration | elevation bias cause investigation | 小误差藏固定偏置 | low frequency negative bias |
这张表不是为了否定工作，而是帮刚入行的读者建立分寸感。几度误差等边界仅在前方主源、特定候选方向与固定总能量下成立，换一个房间、换一批话筒、换一段语音，数字都会动。论文的价值在于给出可复用的阵形与处理链条，以及一个可复现的鲁棒性基准。
想复现这套流水线，需要准备什么
复现的第一步是硬件与场地。需要消声室或足够干净的场地、稳定声源、全景云台、单只心形话筒与同步声卡。论文用数米距离、高采样、数秒扫频，几十个位置逐一测量。声源固定、话筒旋转的方案降低了反复摆位误差，但云台角度精度与话筒指向一致性必须记录，否则方位一度左右的系统偏移无从溯源。
第二步是信号链。全部通道共用直达声窗，线性相位三分之 1 倍频程滤波，希尔伯特变换构造解析信号，时域积分包含滤波器拖尾，紧框架加权求和。论文给出了和差公式、能量比公式、幅度公式与误差定义，但滤波器阶数、窗起止时刻、加权常数与 3 维合成公式细节并未完整给出，球面波对照的计算条件也不全。这些缺口意味着即使拿到数据，也需要向通讯作者索取参数。
第 3 步是评价脚本。双波需实现权重平方根幅度与零相位相干叠加，名义角从零到九十度步进小角度。多干扰需实现无放回抽取、均匀随机初相位、全频带共用相位、固定总能量归一化、上 1000 次蒙特卡洛与回绕误差。统计只报告中值，建议复现时补上四分位距与置信区间，并保留未校准的绝对误差，以便看清校准掩盖了多少偏差。
走通这 3 步，才算真正复现。只跑通单源方位而跳过多干扰蒙特卡洛，等于只验证了最容易的部分。建议把长间距的峰作为必现项：如果复现不出中频隆起，说明窗或滤波环节与原文不一致。
一句话收束：它证明了什么，又没证明什么
它证明了，用对置心形对的和差估计加紧框架加权平均，确实能把实测声场的宽带测向从低频撑到高频，而且在中弱相干干扰下把中值跟踪误差压在小角度以内。这是从仿真到测量的关键一跃，补上了放音、传播、采样与脉冲响应获取的完整链路，也揭示了长间距非单调峰这个与传统压差探头不同的新现象。
它没证明的是，这套数字能直接搬到真实产品。单话筒顺序合成绕开了多通道最痛的失配与同步，相干叠加基准绕开了真实反射的频率相关相位与混响，俯仰系统偏移与峰的物理起源仍待查明。因此更准确的读法是阵形选型优先考虑多方向加短间距，处理链条可直接参考，但几度误差的外推力要打折扣。
对于刚进入方向的研究生，这篇论文最好的用法是当作一张施工图去精读：跟着它的窗、滤波、解析信号、积分、加权一步步走通，再亲手把长间距的峰复现出来。当你能解释峰为什么出现在中频而高频又回落时，你对声强、指向性与空间采样的理解，就已经越过了只会跑模型的阶段。
