📄 单麦克风里拆出心跳与呼吸：小波、时序与可解释潜空间为何要一起工作
一句话：针对单通道心肺音频带重叠与非平稳耦合的盲分离难题，XVAE-WMT 以连续小波前端、时序一致性正则与软掩码约束改造变分自编码器，并用 SHAP 筛选潜维度，在人工混合集上取得 26.8 dB SDR 的同时保留可解释的分离路径。
标签：#音频分离 | #变分自编码器 | #医疗音频 | #可解释性 | #无监督学习
评分：6.6/10 | 创新 1.3/2 | 技术严谨 1.1/1.5 | 实验充分 0.8/1.5 | 清晰度 0.7/1 | 影响力 0.7/1.5 | 开源 1/1.5 | 可复现 0.1/0.5 | 工程/实践 0.9/1.5
👥 作者与机构
- Yasaman Torabi：Department of Electrical and Computer Engineering, McMaster University, Hamilton, ON L8S 4K1, Canada.
- Shahram Shirani：Department of Electrical and Computer Engineering, McMaster University, Hamilton, ON L8S 4K1, Canada.
- James P. Reilly：Department of Electrical and Computer Engineering, McMaster University, Hamilton, ON L8S 4K1, Canada.
💬 毒舌点评
将连续小波变换（Continuous Wavelet Transform, CWT）、时序一致性（Temporal Consistency, TC）与软掩码塞进变分自编码器（Variational Autoencoder, VAE）并用SHAP（SHapley Additive exPlanations）做事后剪枝，工程拼装完整且在自制混合集上指标亮眼。问题在于双数据集均为人工随机混合、无真实临床混合验证，时序平滑项与掩码的因果归因被过度包装为可解释性，且关键超参数与统计显著性缺失导致可信度打折。
📌 核心摘要
心肺音单通道盲源分离受非平稳、频带重叠与周期性耦合制约，传统独立成分分析（Independent Component Analysis, ICA）与非负矩阵分解（Non-Negative Matrix Factorization, NMF）的独立性与平稳性假设失效。XVAE-WMT以无监督VAE为主干，引入CWT时频前端、时序一致性正则与后验软掩码，并在潜空间以SHAP排序实现维度筛选与分离。与依赖短时傅里叶变换（Short-Time Fourier Transform, STFT）的有监督及VAE基线相比，该框架无需成对干净信号且提供潜空间归因。核心证据为在数据集一上达到26.8 dB信号失真比（Signal-to-Distortion Ratio, SDR）与32.8 dB信号干扰比（Signal-to-Interference Ratio, SIR），相对最强非VAE基线ECNet提升约12.0 dB SDR。该方法为电子听诊与远程监护提供了可解释的单麦克风分离管线。边界在于评估依赖人工混合与1秒切片，真实混叠、跨设备泛化与临床可用性尚未验证。
🔗 开源与复现资源
- 代码：https://github.com/Torabiy/XVAE
- 模型权重：论文中未提及
- 数据集：论文中使用2个数据集，未提供直接下载链接。数据集1为Kaggle Respiratory Sound Database与CirCor DigiScope Heart Sound Database混合构建，重采样至16 kHz并切分为1秒帧，生成24383个心脏片段和18144个肺部片段，随机配对生成混合信号。数据集2为自采HLS-CMDS临床人体模型数据集，重采样和归一化后生成25000个混合信号。论文中未提及开源协议和下载链接
- Demo：论文中未提及
- 复现材料：论文在正文和Algorithm 1中提供了训练配置。输入为CWT幅值scalogram，使用Mexican Hat母小波。对比了STFT前端F为256和CWT前端F为200两种配置。编码器为卷积结构，输出潜在变量z维度为128的均值mu和对数方差log sigma2，解码器为转置卷积并以sigmoid输出时频掩码。损失函数为L等于Lrec加beta乘LKL加lambdaTC乘LTC，其中Lrec为MSE重构损失，LKL为KL散度，LTC为时序一致性正则项。训练数据为1秒帧的wavelet spectrogram，未提及检查点保存路径和完整超参数表
- 论文中引用的开源项目：论文中引用了Kaggle Respiratory Sound Database和CirCor DigiScope Heart Sound Database等数据集，以及SHAP等可解释性工具，但正文中未提供对应的开源项目链接
🧭 深度解读
听诊器里为什么心跳和呼吸总是糊在一起
临床听诊只有一个麦克风，却要同时听见两套生理系统。心脏瓣膜开合产生短促、尖锐的瞬态，肺部气流产生持续、弥散的噪声，两者在时域上交替出现，在频域上又大量重叠。一个心动周期约 0.8 秒，呼吸周期约 3 到 5 秒，节律不同但都会在 200 到 600 赫兹附近留下能量，单靠滤波器切频带无法干净分开。
更棘手的是非平稳。心音不是固定频率的正弦，而是每次搏动形态都略有变化的准周期脉冲；肺音随吸气呼气强度起伏，遇到啰音或哮鸣时还会出现突发的高频成分。传统方法假设信号平稳或源统计独立，在这种耦合场景下会失效。把混合波形直接丢给模型，让它自己猜哪段是心、哪段是肺，需要的不仅是拟合能力，还有对时间结构的尊重。
这正是盲源分离的起点：只给混合，不给干净标签，要求模型在单通道条件下还原两个源。评价时人们关心三件事，失真是否小、干扰是否少、伪影是否轻。后续所有设计，都围绕如何在不依赖成对干净数据的前提下，同时满足这三点展开。
从独立成分到生成模型，哪些路走不通
早期盲分离依赖独立成分分析与非负矩阵分解。独立成分分析要求源统计独立，但心肺音共享胸腔传导路径，频谱与时序都相关，独立性假设本身就偏离现实。非负矩阵分解善于分解谱能量，却难以刻画心跳与呼吸的时序连贯性，加入周期性约束后有所改善，但对非线性与非平稳仍力不从心。
深度学习带来两条新路。一条是有监督的 LSTM 与 U-Net，直接学习混合到干净的映射，效果强但需要大量配对的干净录音，临床上很难成规模采集。另一条是无监督的自编码器与生成对抗网络，利用压缩与重构学习表示，不依赖配对标签。变分自编码器在其中显得特殊，它学习的是潜空间的概率分布而非确定性编码，既能重构也能采样，适合建模混合信号的不确定性。
但现有变分自编码器分离模型多沿用短时傅里叶变换作为前端，且对潜空间缺乏解释。短时傅里叶变换用固定窗长分析，时间分辨率与频率分辨率相互牵制，对心跳这种瞬态不友好；潜空间则常被当作黑盒，难以判断哪些维度真正对应心或肺。XVAE-WMT 的定位，就是在无监督框架内补上这两块短板。
论文要解决的具体矛盾是什么
论文把问题收敛为 3 个可操作的矛盾。第一，表示矛盾：如何为非平稳心肺音选择比固定窗更合适的时频表示。第二，建模矛盾：如何在变分自编码器的逐帧重构之外，显式保留心肺准周期的平滑演化。第三，可解释性矛盾：如何在不引入训练期标签的前提下，让潜空间的结构可被归因与压缩。
形式化地说，输入是单通道混合波形 m，长度为 T，目标是估计两个时域源\hat{s}_H 与\hat{s}_L。训练时不提供与 m 一一对应的干净心音与肺音，只提供由不同个体录音随机配对而成的人工混合。模型必须在尺度图域完成编码、潜空间组织与掩码分离，再经逆变换回到时域。
成功的标准不仅是数值上的信号失真比、信号干扰比与信号伪影比提升，还包括潜空间是否形成可分的簇、时频前端是否在计算与谱分辨率上更高效、以及潜维度能否被 SHAP 排序后剪枝而不掉点。后续方法与实验都围绕这组多维标准展开。
四步流水线如何把混合变成两个可听的源
XVAE-WMT 的流程可以看作一条从波形到波形的闭环。第一步，混合波形经连续小波变换得到非负的尺度图 x，尺寸为 F×T，F 为尺度数，T 为时间帧数。第二步，尺度图送入变分自编码器，编码器输出潜高斯的均值与对数方差，采样得到 z，解码器重构尺度图。第三步，训练结束后对潜均值做可解释分析，用 SHAP 为 128 维潜维度打分，保留与心肺簇最相关的 Top-K 维度。第四步，用保留的潜向量分别解码得到源估计，再构造软掩码作用于原始尺度图，经逆连续小波变换还原时域信号。
这条流水线的关键在于约束的层次。时频前端决定了模型能看见什么细节，变分框架决定了潜空间的形状，时序正则决定了重构是否平滑，软掩码决定了生成结果是否与输入混合保持能量一致。可解释分析则不参与训练，只在事后揭示潜空间中哪些维度在起作用。

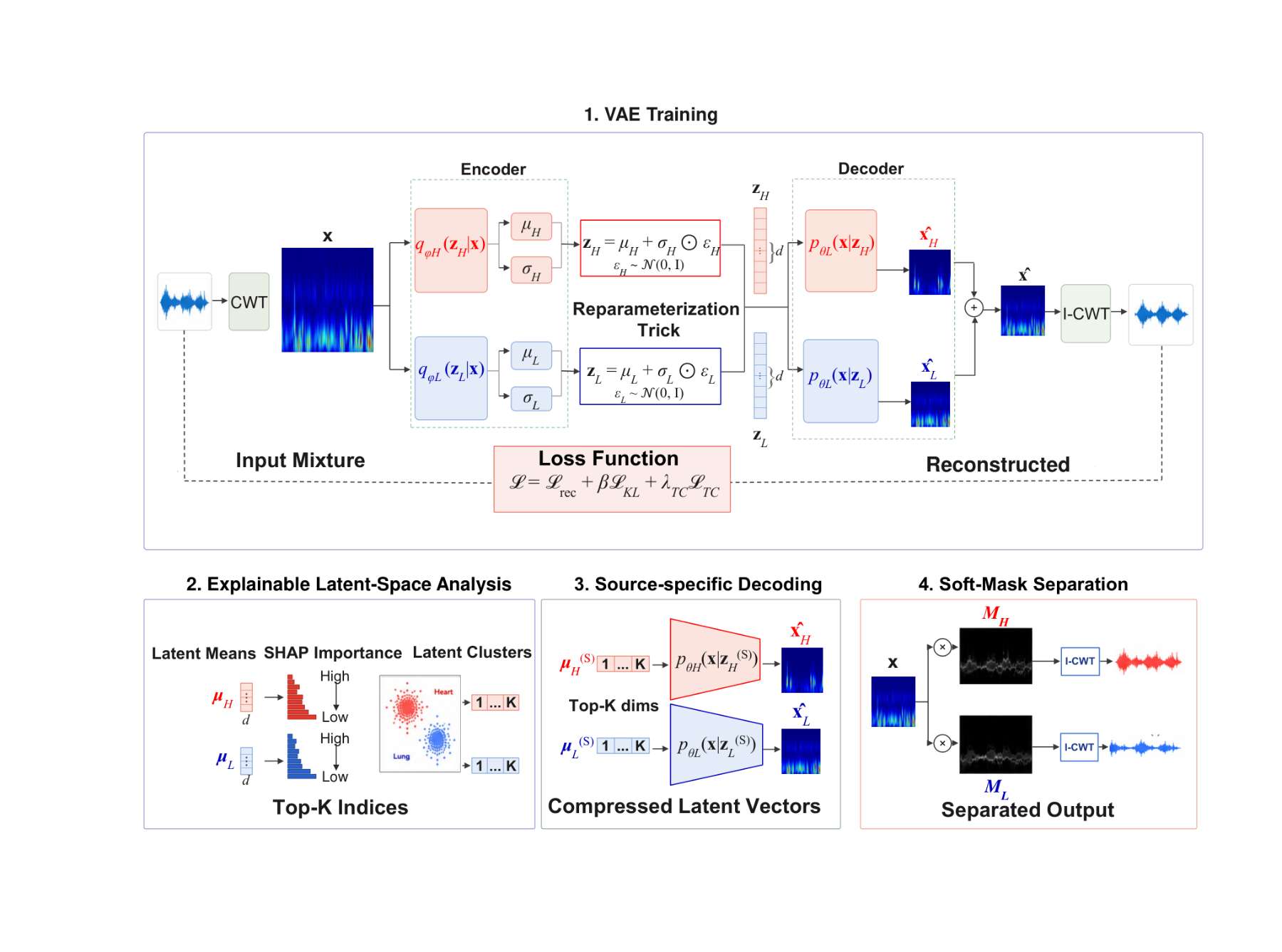

为了建立全局数据流的直觉，需要先看整体框架图。图中用不同颜色区分心与肺两条潜路径，并标出重参数化技巧与损失函数的闭环，这有助于理解后续每个模块为何被放在该位置。
看图路径： 1. 沿左上角 Input Mixture 经 CWT 到尺度图 x，再到编码器与重参数化技巧的完整训练环路；2. 对比下方三个子模块：可解释潜空间分析、源特定解码与软掩码分离如何衔接；3. 注意 Loss Function 中三项权重与重构、KL、时序一致性的标注位置
论文图 1。原论文 Fig. 1:：“XVAE-WMT framework: (1) VAE Training, where the mixture is transformed into a wavelet scalogram and encoded into latent representations; (2) Explainable Latent-Space Analysis,…”。
从图中可见，上半部分是 VAE 训练环路，左侧输入混合经 CWT 变为深蓝色尺度图，中间编码器分出 μ_H、σ_H 与 μ_L、σ_L 两组参数，经重参数化形成 z_H 与 z_L，再经解码器得到\hat{x}_H 与\hat{x}_L 并合并为\hat{x}，底部虚线将重构波形与输入波形连回损失函数，体现重构与先验约束的联合优化。下半部分三块分别对应潜空间解释、源特定解码与软掩码分离，箭头清晰显示 Top-K 筛选后潜向量如何被压缩再解码，以及掩码 M_H、M_L 如何逐元素作用于原始尺度图 x 并经 I-CWT 得到分离输出。该图支持了方法并非简单堆砌模块，而是按表示、建模、解释、一致性 4 层递进组织的判断。
小波前端与卷积编码器：让瞬态被看见
输入表示的选择直接影响分离上限。论文对比了两种前端，短时傅里叶变换取 256 个频点，连续小波变换取 200 个尺度并使用 Mexican Hat 母小波。短时傅里叶变换的窗长固定，难以同时兼顾心跳尖峰的时间定位与呼吸噪声的频率分辨；连续小波变换通过尺度伸缩实现多分辨率，细尺度捕捉瞬态，粗尺度捕捉慢变，对准周期与突发成分更友好。文中称 CWT is also purely real，实指取模后的幅度尺度图为实数，便于卷积处理。
连续小波变换 × 变分自编码器： 连续小波变换负责把 1 秒混合波形变成多分辨率的时频尺度图，对心跳瞬态和呼吸气流的非平稳结构更敏感；变分自编码器负责在该尺度图上学习概率化的潜分布与重构。二者搭配的原因是，固定窗的短时傅里叶变换会抹平瞬态细节，而 VAE 需要一个能保留细粒度时频局部性的输入，CWT 正好补上这一缺口，组合后模型既能捕捉跨尺度的谱模式，又能在潜空间中形成可分的源结构。
编码器结构体现了对尺度与时间两个轴的分工。第一层用 128 个 1×F 卷积核横跨全部尺度，捕捉跨尺度的谱模式；第二层用 128 个 4×1 核沿时间滑动，建模短时依赖；第 3 层用 256 个 4×1 核提取更高阶的时空相关，步长分别为 1×1、2×1、2×1。特征图展平后经 512 单元全连接层输出 128 维的 μ 与 log σ²，解码器以转置卷积镜像重构，末层经 sigmoid 产生软掩码。批归一化与 ReLU 除末层外逐层跟随，保证训练稳定。

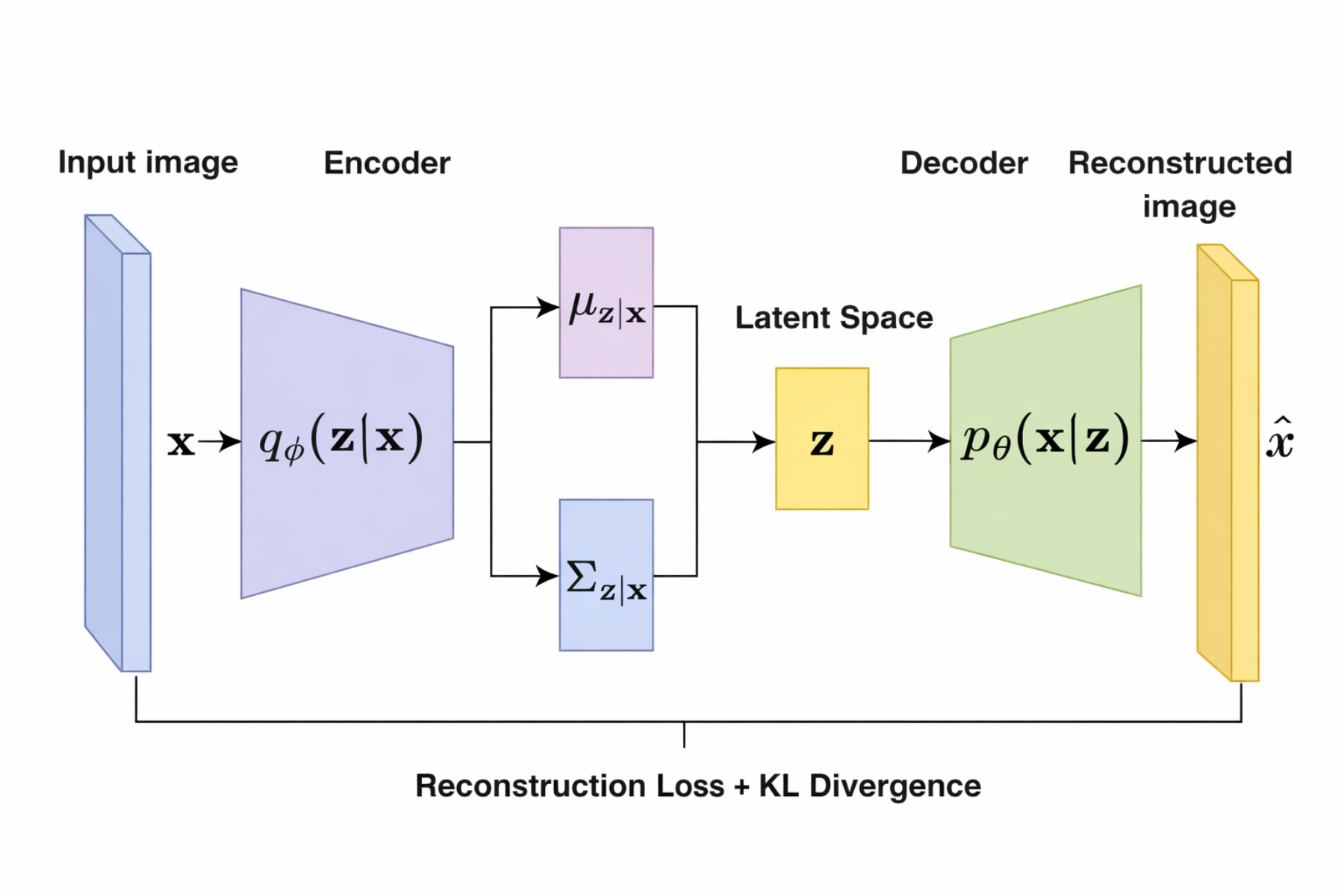

为了理解变分自编码器的概率瓶颈，需要回顾其通用结构。下图把输入抽象为 x，编码器输出均值与协方差，采样得到 z 再解码，底部同时优化重构与 KL 两项，这与 XVAE-WMT 中 μ、σ、z 的角色完全对应。
看图路径： 1. 看编码器 qφ(z|x) 如何分出均值 μ 与协方差 Σ 两条分支；2. 看潜变量 z 采样后进入解码器 pθ(x|z) 重构的单向数据流；3. 看底部 Reconstruction Loss + KL Divergence 如何同时约束两端
论文图 2。原论文 Fig. 2:：“Schematic overview of the VAE architecture.”。
图中左侧蓝色薄板为输入，紫色梯形为编码器 qφ(z|x)，分出紫色与浅蓝两个小块分别表示 μ 与 Σ，黄色方块为采样后的潜变量 z，绿色梯形为解码器 pθ(x|z)，右侧黄色薄板为重构。底部横线标注 Reconstruction Loss + KL Divergence，表明训练同时压制重构误差与潜分布偏离先验的程度。该图帮助确认后续公式中重构项与 KL 项并非额外技巧，而是变分框架的固有组成部分。

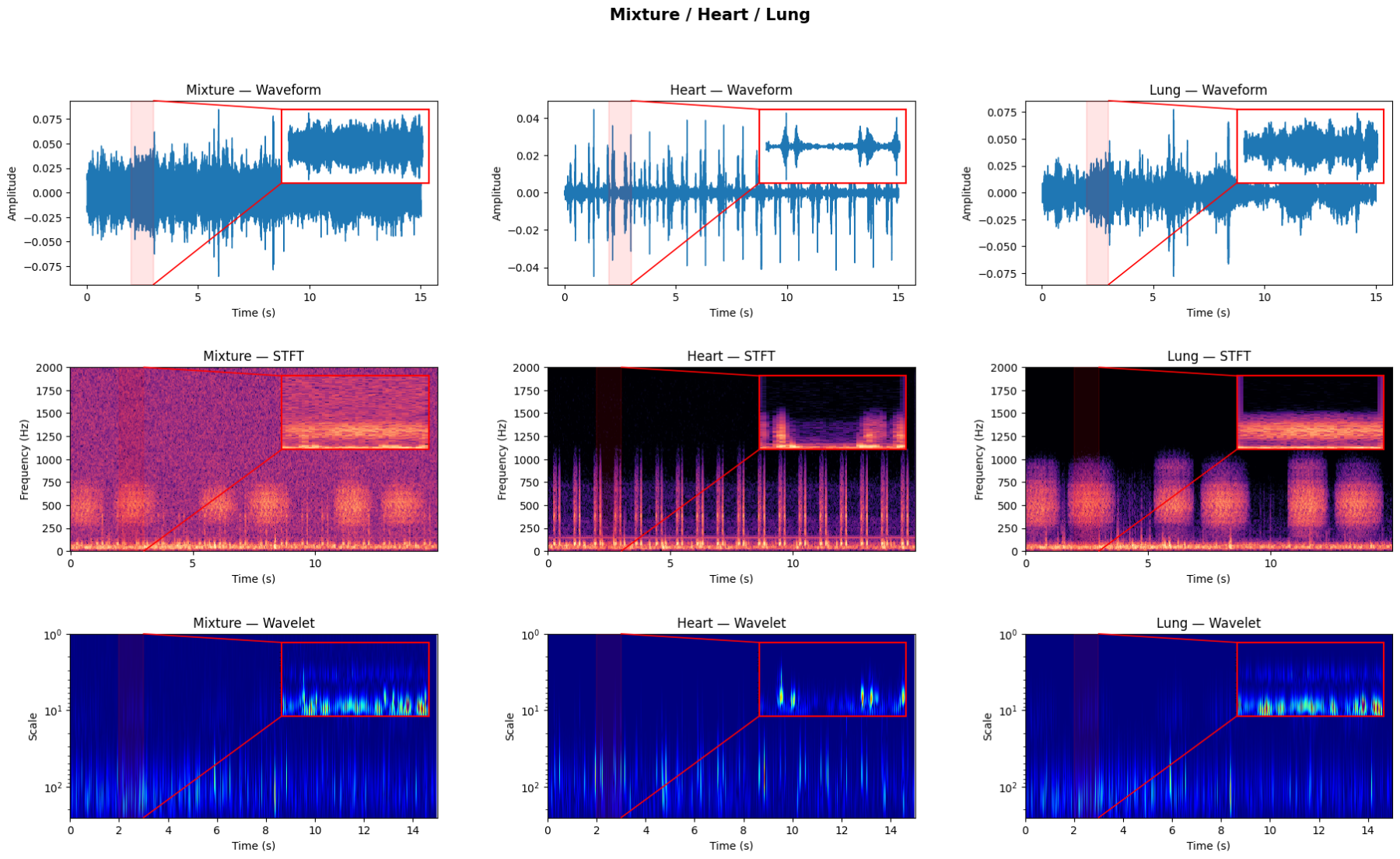

时频表示的差异在真实信号上更为直观。下图并排展示混合、心、肺三列，以及波形、STFT、Wavelet 三行，并用红框放大 2 到 3 秒区间，适合在此检验小波对瞬态的锐化是否成立。
看图路径： 1. 对比顶行波形与中行 STFT、底行 Wavelet 三行表示的清晰度差异；2. 放大 2-3 秒红框内瞬态：CWT 在小尺度上对心跳尖峰的锐化；3. 观察肺音在 STFT 中弥散而在 Wavelet 中沿尺度轴更集中的形态
论文图 6。原论文 Fig. 6:：“Comparison of time-frequency representations for separated and mixed signals.”。
图中顶行波形显示混合波形杂乱而心音波形呈现孤立尖峰，中行 STFT 中混合与心肺的能量在 250 到 1000 赫兹弥散且边界模糊，底行 Wavelet 中能量沿尺度轴更集中，红框放大后可见心音在小尺度上形成明亮的垂直条纹而肺音呈连续带状，混合的条纹与带状叠加仍可分辨。该对比支持了小波前端在时-尺度局部化上优于固定窗 STFT 的论断，也解释了为何消融中加入 W 会带来最大幅度的 SDR 提升。
潜空间解释与软掩码：从黑盒到可归因的分离
变分自编码器训练完成后，潜均值 μ 在 128 维空间中形成两个簇，分别对应心与肺。论文先用 t-SNE 将高维潜点投影到 2 维以可视化，再用 SHAP 为每 1 维计算重要性|φ_k|。SHAP 原本用于分类归因，这里被转用于衡量维度对聚类可分性的贡献，按分数排序后保留前 75% 维度构成 μ_H 与 μ_L。该步骤不参与梯度更新，仅在推理时决定哪些维度被送入解码器，起到可解释的降维作用。
SHAP × 潜空间聚类： SHAP 负责为 128 维潜均值中每 1 维计算对聚类可分性的贡献度|φ_k|，给出可排序的重要性；潜空间聚类负责用 KMeans 与轮廓系数等指标检验潜表示是否按心肺源自然分开。SHAP 提供归因，聚类提供验证，二者结合后，模型不仅能可视化潜空间，还能以数据驱动的方式保留前 75% 维度，实现可验证的降维而不损失分离质量。
分离的最后一步不是直接把解码输出当作结果，而是构造时频软掩码。设解码得到\hat{x}^H 与\hat{x}^L，则掩码定义为
\[M_{c}(t,f)=\frac{\hat{x}_{c}(t,f)}{\hat{x}_{\text{H}}(t,f)+\hat{x}_{\text{L}}(t,f)}\]满足 M_H+M_L=1，能量按比例分配而非硬判决。掩码逐元素乘以原始混合尺度图 x，再经逆连续小波变换得到时域估计\hat{s}_c=\mathrm{iCWT}(M_c\odot x)。这种设计在生成式重构与混合一致性之间建立显式约束，抑制了解码器凭空产生的伪影。
软掩码 × 逆连续小波变换： 软掩码负责在时频域按比例分配能量，形式为 M_c=\hat{x}^c/(\hat{x}^H+\hat{x}^L)，满足 M_H+M_L=1，保留重叠时频单元的双源贡献；逆连续小波变换负责把掩码加权后的尺度图还原为时域波形。二者搭配解决了纯生成式解码与输入混合能量不一致的问题，掩码保证混合一致性，逆变换保证可听可评估的时域输出，组合后伪影更少且细节更完整。
值得注意的是，源标签仅在事后解释时用于把两个潜簇关联到心与肺，训练全程无监督。SHAP 排序与聚类指标共同提供了可验证的剪枝依据，而非仅凭可视化主观判断。
目标函数如何同时约束重构、正则与平滑
训练目标是最大化证据下界并附加时序平滑。证据下界由两项构成，重构项鼓励解码尺度图接近输入，KL 项拉近后验与标准高斯先验的距离。在高斯假设下，二者有闭式形式：
\[\mathcal{L}_{\text{rec}}=\|x-\hat{x}\|_{2}^{2}\]\[\mathcal{L}_{\text{KL}}=\tfrac{1}{2}\sum_{k=1}^{d}\big(\sigma_{k}^{2}+\mu_{k}^{2}-1-\log\sigma_{k}^{2}\big)\]其中 x 为输入尺度图，\hat{x}为重构，μ_k 与 σ_k 为第 k 维潜变量的均值与标准差，d=128。
为缓解逐帧重构抖动，论文加入时序一致性正则：
\[\mathcal{L}_{\text{TC}}=\sum_{t}\|\hat{x}_{t+1}-\hat{x}_{t}\|_{2}^{2}\]它惩罚相邻时间帧重构的突变，鼓励符合生理节律的平滑演化。总损失为
\[\mathcal{L}=\mathcal{L}_{\text{rec}}+\beta\,\mathcal{L}_{\text{KL}}+\lambda_{\text{TC}}\,\mathcal{L}_{\text{TC}}\]β 控制潜空间正则强度，λ_TC 平衡平滑与保真。采样采用重参数化技巧 z=μ+σ⊙ε，ε∼N(0,I)，使随机采样可导，参数 φ 与 θ 经随机梯度下降联合更新。
时序一致性 × 证据下界： 证据下界是 VAE 训练的主目标，由重构误差与 KL 散度构成，负责让重构像输入且潜分布靠近标准高斯；时序一致性是额外加在重构尺度图相邻帧之间的 L2 惩罚，负责压制逐帧抖动。单独优化证据下界会忽略心肺节律的平滑演化，单独加平滑又可能牺牲重构精度，二者联合后，模型在保持似然最大化的同时，被迫学习时间上连贯的生理轨迹。
论文未披露 β 与 λ_TC 的具体数值、优化器类型、学习率、批大小与训练轮数，也未说明 warmup 或调度策略。编码器与解码器的卷积核与步长已在方法节给出，但训练预算与硬件配置缺失，这对复现构成直接限制。
数据如何构造、如何切分、用什么尺子量
实验使用两个人工混合数据集。数据集一由 Kaggle 呼吸声数据库与 CirCor DigiScope 心脏声数据库混合而成，全部重采样至 16,000 赫兹、归一化并切为 1 秒帧，训练迭代中产生 24383 个心音段与 18144 个肺音段，随机配对生成混合。数据集二 HLS-CMDS 来自临床人体模型，同样重采样与归一化后随机配对生成 25000 个混合。每帧经 Mexican Hat 母小波变换为尺度图，STFT 对照分支用 256 频点，CWT 分支用 200 尺度。
评估分为 3 类。分离质量采用信号失真比、信号干扰比、信号伪影比及其均值 MSQ，三者越高越好，并衍生时间效率 TEM=MSQ/平均耗时与压缩效率 CEM=MSQ/谱分辨率。潜空间质量采用轮廓系数、Davies-Bouldin 指数、Calinski-Harabasz 指数与方差。可解释性采用准确率、稳定性、纯度、多样性及其均值构成的复合分。
基线分为两组，一组是 XVAE 的内部消融，逐步加入掩码 M、时序 T 与小波 W；另一组是非 VAE 的已发表方法，包括基于高阶统计与稀疏表示的欠定盲分离、LSTM、U-Net、嵌入中心网络与周期性编码深度自编码器。所有对比基于相同的人工混合与 1 秒切片，未涉及真实同步录制的混合、跨被试或跨设备评估，也未报告多次运行的方差与显著性检验。
下表把数据构成与实验协议收敛为可对照的清单，便于判断哪些结论受限于人工混合这一前提。
| 数据集 | 来源与规模 | 预处理与切分 | 时频前端 | 混合方式 | 评估维度 |
|---|---|---|---|---|---|
| D1 | Kaggle 呼吸声 + CirCor 心音，24383 心段/18144 肺段 | 16 kHz 重采样、归一化、1 秒帧 | STFT 256 频点 vs CWT 200 尺度 Mexican Hat | 随机配对人工混合 | SDR/SIR/SAR/MSQ、TEM/CEM、潜聚类、可解释性 |
| D2 | HLS-CMDS 人体模型，25000 混合 | 同上重采样与切分 | 同上 | 随机配对人工混合 | 同上，侧重泛化敏感性检验 |
该表显示 2 个数据集规模相近但来源不同，D1 来自真实人群录音的离线混合，D2 来自人体模型的受控采集，二者均为人工配对而非同步拾取的真实混叠。表中未胜出的项是跨设备与病理变异的鲁棒性检验完全缺失，且 1 秒切片可能截断长时节律。该表不能支持临床可用性或实时部署的结论，仅能说明在受控人工混合下的相对优劣。
主结果在说什么，哪些提升是实的，哪些是虚的
主结果要回答的问题是，在相同的人工混合条件下，完整 XVAE-WMT 是否在分离质量与效率上同时优于最强非 VAE 基线与内部消融，且提升是否可归因于小波与时序约束。实验条件统一为 1 秒切片、相同重采样与归一化，指标方向均为越高越好，耗时越低越好。
内部消融显示单调提升。基线 XVAE 在 D1 上仅 8.7 dB SDR，加入掩码后 10.8 dB，加入小波后 18.1 dB，加入时序后 15.9 dB，完整 WMT 达到 26.8 dB SDR、32.8 dB SIR、28.6 dB SAR，耗时 46.8 秒。在 D2 上完整模型为 15.1 dB SDR、20.7 dB SIR、27.6 dB SAR，耗时 44.3 秒，提升幅度收窄，提示泛化敏感性。
与非 VAE 基线对比在 D1 上进行，最强基线 ECNet 为 14.8 dB SDR、31.1 dB SIR、15.1 dB SAR，XVAE-WMT 超出 12.0 dB SDR 与 13.5 dB SAR，SIR 优势仅 1.7 dB，说明主要增益来自失真与伪影抑制而非干扰抑制。前端效率上，小波在 D1 的 TEM 为 0.532、CEM 为 0.122，约为 STFT 分支 0.217 与 0.058 的 2 倍以上，D2 上亦保持领先。
下表按问题组织关键结果，避免逐行复述原表，而是突出比较条件与数字支持的论断。
| 比较条件 | 指标 | 明确报告值 | 这项数字支持什么 | 不能推出什么 |
|---|---|---|---|---|
| XVAE vs XVAE-WMT (D1) | SDR | 8.7 → 26.8 dB | 小波+ 时序+ 掩码组合带来约 18 dB 整体增益 | 不能说明单组件独立贡献，需看消融 |
| XVAE-W vs XVAE (D1) | SDR | 8.7 → 18.1 dB | 小波前端单项贡献约 9.4 dB，验证表示改进 | 不能说明在真实混叠上同样幅度 |
| XVAE-WMT vs ECNet (D1) | SDR/SAR | 26.8 vs 14.8 / 28.6 dB vs 15.1 dB | 超越最强非 VAE 基线的失真与伪影抑制 | SIR 仅高 1.7 dB，干扰抑制优势有限 |
| XVAE-WMT D1 vs D2 | SDR | 26.8 dB vs 15.1 dB | 性能随数据集变化明显，泛化需谨慎 | 不能外推到跨设备或病理变异 |
| Wavelet vs STFT (D1) | TEM/CEM | 0.532/0.122 vs 0.217/0.058 | 小波在单位时间与单位谱分辨率上更高效 | 未量化 CWT 计算开销与逆变换误差 |
该表最公平的净收益是 XVAE-WMT 相对 ECNet 的 12.0 dB SDR 与 13.5 dB SAR 提升，但 SIR 仅提升 1.7 dB，说明干扰抑制并非强项。失败项是 D2 上 SDR 从 26.8 骤降至 15.1 dB，且 W+T 在 D2 上反而略超完整模型，暴露跨数据集不稳定性。该表不能推出在真实同步混叠或不同信噪比下的表现，也不能证明时序与掩码的因果可解释性。

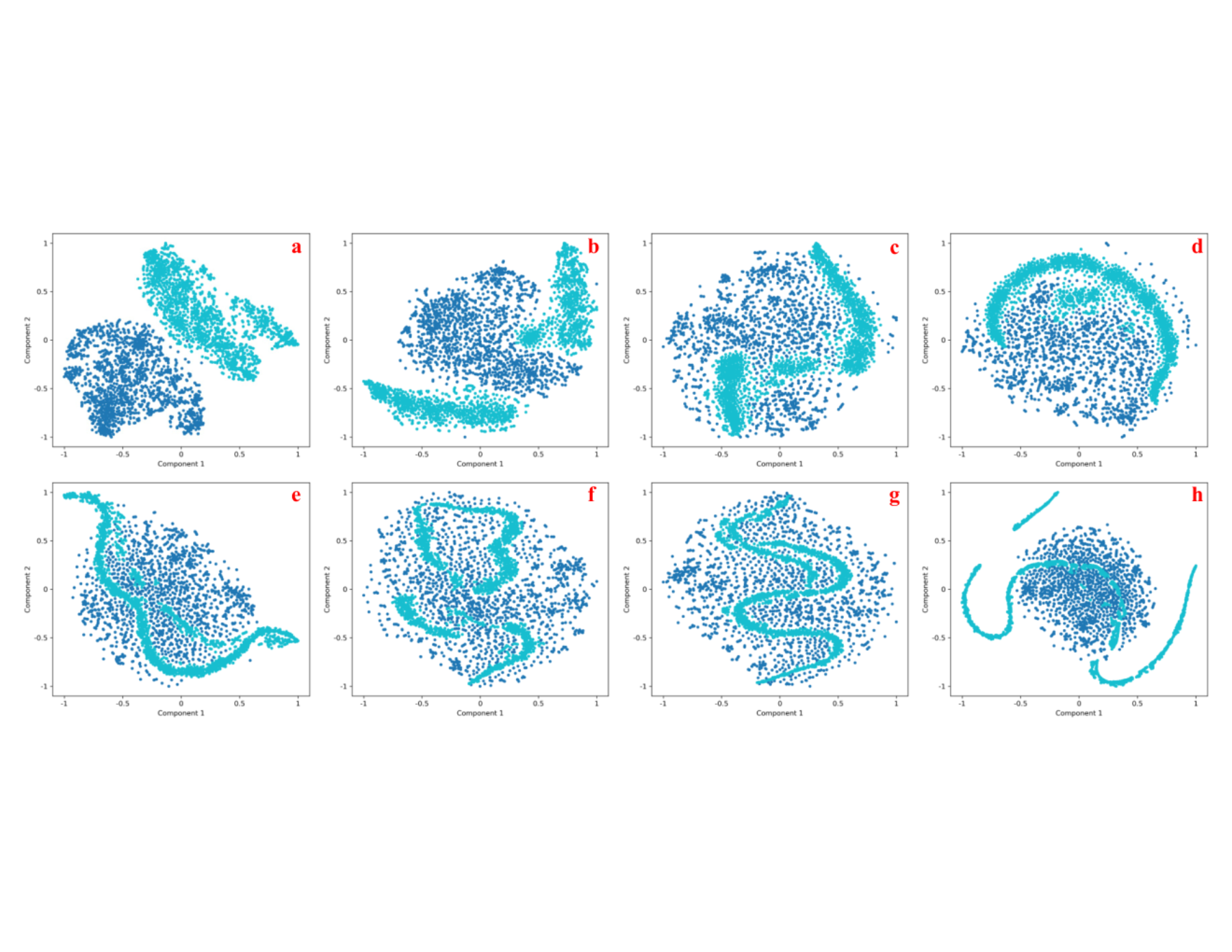

潜空间的可视化为数值结果提供了几何直觉。下图用 t-SNE 展示 8 种变体的潜嵌入，两色分别对应两个源。
看图路径： 1. 先看 a 与 h：完整 XVAE-WMT 与基线 XVAE 的簇分离度与紧凑度差异；2. 再看 b-d 与 e-g：逐步加入 W、M、T 后青色与深蓝两簇从环状缠绕到块状分离的演变；3. 注意坐标轴 Component 1/2 为 t-SNE 降维后的相对位置，非原始物理尺度
论文图 4。原论文 Fig. 4:：“Latent space visualization of different VAE variants using t-SNE: (a) XVAE-WMT, (b) XVAE-WT, (c) XVAE-WM, (d) XVAE-W, (e) XVAE-MT, (f) XVAE-T, (g) XVAE-M, and (h) XVAE.”。
图中 a 为完整 XVAE-WMT，深蓝与青色形成两个紧凑且分离的块状簇，边界清晰；h 为基线 XVAE，青色呈细长环状缠绕深蓝散点，分离度最差；b-d 与 e-g 显示加入 W 后簇从环状向块状收缩，加入 T 与 M 后簇内更紧凑。该图支持了小波与时序正则共同改善潜空间可分性的解释，但也显示不同变体在 D1 与 D2 上的聚类指标排名不稳定，不能仅凭可视化断言跨数据集一致性。

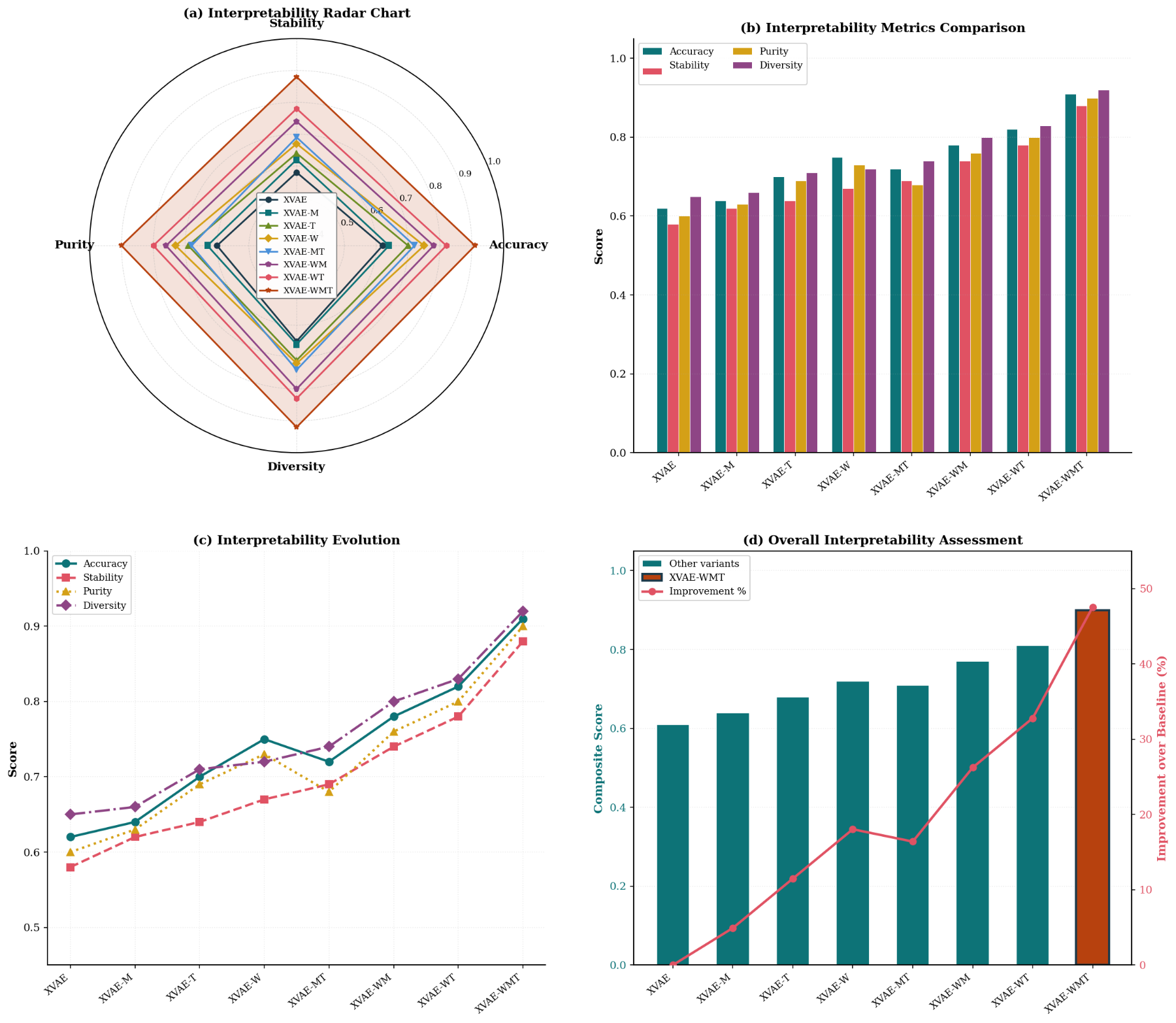

可解释性指标的演变进一步补充了潜空间质量。下图从 4 个视角展示准确率、稳定性、纯度与多样性。
看图路径： 1. 看雷达图 a 中 XVAE-WMT 的外包络如何同时撑大四个维度；2. 看折线图 c 中 XVAE-MT 处 Accuracy 与 Purity 的下探与回升交叉；3. 看柱状图 d 中复合分数与相对基线提升百分比的同步增长
论文图 5。原论文 Fig. 5:：“Interpretability performance analysis: (a) radar chart comparing all four metrics across XVAE variants, (b) grouped bar chart of individual metric scores, (c) interpretability…”。
图中 a 雷达图显示 XVAE-WMT 的外包络最大，四项指标同时外扩；b 分组柱状图显示各项随变体逐步升高；c 折线图揭示非单调细节，XVAE-MT 处准确率与纯度出现下探，随后被小波拉回；d 复合分数柱与提升百分比曲线显示完整模型相对基线提升约 47%。该图说明组件叠加总体有益但并非严格单调，掩码与时序的交互在中间阶段曾短暂损害准确率，需结合具体任务权衡。
信号失真比 × 信号干扰比： 信号失真比衡量目标信号与所有误差之和的能量比，反映整体保真度；信号干扰比只衡量目标与来自另一源的干扰之比，反映分离干净程度。二者分工不同，XVAE-WMT 在数据集一上 SDR 提升远大于 SIR，说明主要收益来自伪影与失真抑制而非单纯的干扰压制，组合解读才能避免把单一指标的亮眼误读为全面胜利。
消融与剪枝：哪些组件真有用，哪些只是装饰
消融要回答的是，W、M、T 三者是各自有效还是仅在组合时有效，以及潜维度剪枝的边界在哪里。实验在 2 个数据集上对 8 种变体报告 SDR、SIR、SAR 与耗时，并对潜空间报告轮廓系数、DB、CH 与方差。
从分离质量看，单加 W 在 D1 上从 8.7 提升至 18.1 dB，单加 T 至 15.9 dB，单加 M 至 10.8 dB，说明小波是最大单因素。组合中 W+T 达到 25.8 dB，W+M 达到 22.2 dB，M+T 仅 17.1 dB，完整 WMT 为 26.8 dB，表明小波与时序互补性强，而掩码单独作用有限但与小波结合能进一步提升 SIR 与 SAR。耗时上，含 W 的变体约 44 到 46 秒，不含 W 的约 66 到 69 秒，小波在提升质量的同时反而缩短耗时，这与谱分辨率从 256 降至 200 以及表示更紧凑有关。
潜维度剪枝的实验按 SHAP 排序保留 25%、50%、75%、100% 维度，评估聚类指标。结果显示 75% 处轮廓系数与 CH 最高、DB 最低，100% 时各项急剧恶化，说明冗余维度确实存在且全量使用会引入噪声。
下表把消融与剪枝收敛为可操作的取舍指南。
| 关键控制变量 | D1 SDR (dB) | D2 SDR (dB) | 耗时 (s) | 潜聚类趋势 | 解释与取舍 |
|---|---|---|---|---|---|
| 基线 XVAE | 8.7 | 6.3 | 66.3/44.3 | Silh 0.324/0.259 | 起点低，潜簇松散 |
| +M | 10.8 | 12.4 | 68.6/45.0 | Silh 0.274/0.345 | 掩码单用提升有限，D2 上聚类反升 |
| +T | 15.9 | 8.2 | 68.3/44.7 | Silh 0.280/0.311 | 时序单用在 D1 有效，D2 提升小 |
| +W | 18.1 | 11.7 | 44.2/43.6 | Silh 0.271/0.237 | 小波单用收益最大且提速 |
| W+T | 25.8 | 16.8 | 45.8/44.1 | Silh 0.322/0.271 | 最强双组件组合，接近完整模型 |
| WMT 完整 | 26.8 | 15.1 | 46.8/44.3 | Silh 0.345/0.324 | 完整模型在 D1 最优，D2 略低于 W+T |
该表最公平的净收益是 W+T 已达 25.8 dB，说明小波与时序是核心驱动力，掩码增量较小。失败项是 WMT 在 D2 上 SDR 低于 W+T，且 M+T 组合在 D1 上仅 17.1 dB，表明掩码与时序单独组合不具竞争力。该表不能证明 SHAP 剪枝的因果可解释性，也不能外推到全维度使用时的噪声来源。

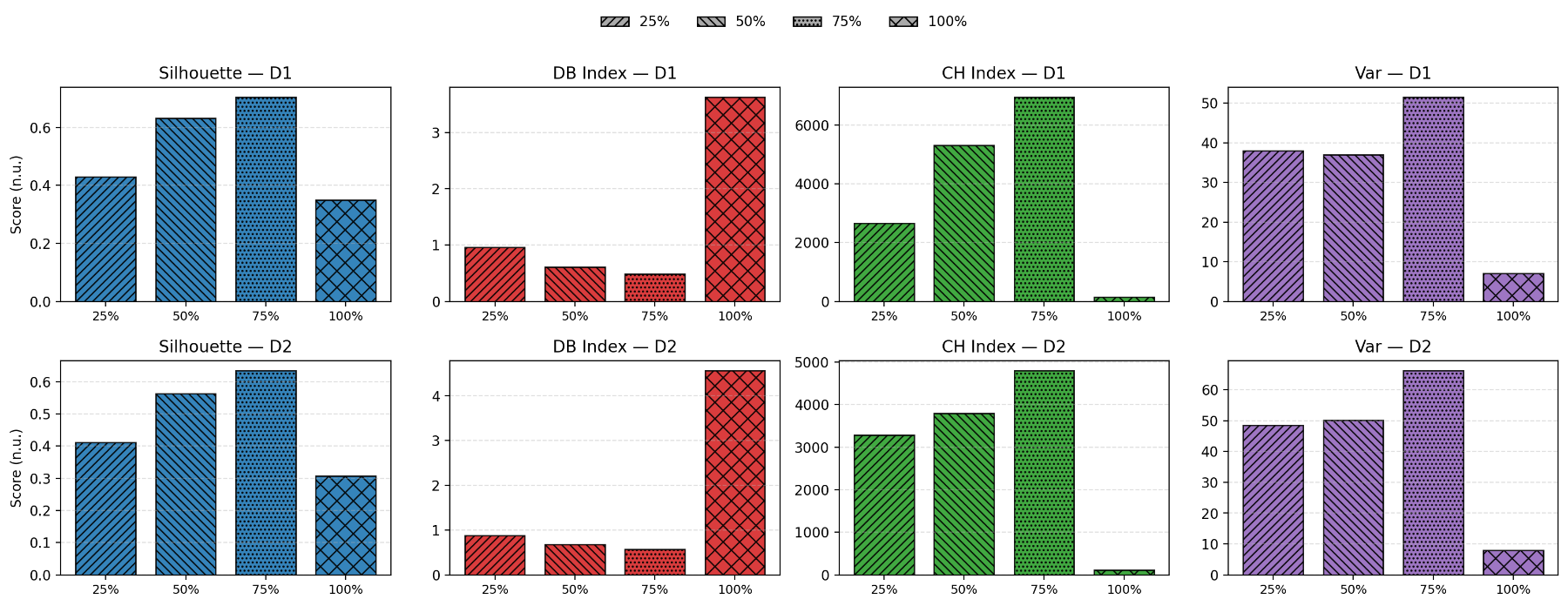

下图量化了剪枝比例对聚类的影响，适合在此判断 75% 是否为稳健选择。
看图路径： 1. 对比每列中 75% 与 100% 柱高的突变，判断冗余维度的影响；2. 看 Silhouette 与 CH 在 75% 处同时达到峰值而 DB 在 75% 处最低的一致性；3. 比较 D1 与 D2 上下两行趋势是否一致，评估跨数据集稳定性
论文图 3。原论文 Fig. 3:：“Clustering performance across different top-k% subsets of the latent dimensions.”。
图中上行 D1 与下行 D2 四列分别对应 Silhouette、DB、CH、Var，横轴为保留比例。可见 75% 柱在 Silhouette 与 CH 上最高，在 DB 上最低，而 100% 柱在 DB 上飙升至 3.5 以上、CH 跌至接近零，Var 在 75% 处反而偏高。该图支持了保留 75% 可维持可分性且避免冗余的结论，但也显示 Var 指标在 75% 处并非最优，说明不同聚类目标对剪枝的敏感度不同，需按下游任务选择。
边界在哪里，哪些结论不能外推
论文未设独立局限章节，但从实验设计可读出明确边界。所有混合均为随机配对的人工混合，未验证真实同步心肺混叠、不同信噪比、病理变异与设备差异下的鲁棒性。数据集二虽来自人体模型，仍为人工配对，离真实临床录音仍有距离。1 秒切片虽便于训练，但可能截断呼吸周期与心动周期的长时依赖。
外部对比的强度有限。表 V 仅报告数据集一的结果，未与近年变分自编码器分离与自监督音频分离方法对比，难以判断在更强基线下的相对位置。统计层面，未报告多次运行的方差与显著性检验，跨数据集聚类指标排名不稳定也提示结果对数据划分敏感。
方法层面，SHAP 事后分析使用聚类标签作为代理监督，与无监督主张存在张力；掩码分母为零的数值稳定性、连续小波变换的计算开销与逆变换误差未量化；时间效率与压缩效率依赖 MSQ 与谱分辨率，对真实延迟与内存的刻画较粗。关键超参数 β 与 λ_TC、学习率与批大小未披露，进一步限制了对因果归因的判断。
这些边界并不否定小波与时序约束的有效性，但意味着从人工混合到电子听诊与远程监护的临床可用性，仍需跨设备、跨人群与真实混叠的验证。
若要复现，需要什么、缺什么
可复现的部分包括数据来源、前端参数与网络结构。数据方面，数据集一基于 Kaggle 呼吸声与 CirCor 心音，数据集二为自采 HLS-CMDS，均重采样至 16,000 赫兹、归一化并切为 1 秒帧，随机配对生成混合。前端方面，连续小波变换使用 Mexican Hat 母小波，尺度数 F 为 200，对照 STFT 为 256 频点。网络方面，编码器 3 层卷积分别为 128 个 1×F、128 个 4×1、256 个 4×1，步长 1×1、2×1、2×1，后接 512 单元全连接层输出 128 维 μ 与 log σ²，解码器镜像使用转置卷积，末层 sigmoid。损失由重构、KL 与时序一致性三项构成，潜维度 d 为 128，SHAP 筛选保留前 75%。
缺失的部分集中在训练与部署细节。优化器、学习率、warmup、批大小、训练轮数与调度策略未说明；β 与 λ_TC 权重未给出；GPU 型号、数量与训练时长未提及；检查点保存路径与完整超参数表未提供。推理时对新混合计算尺度图、编码得 μ、经 SHAP 排序得 μ_H 与 μ_L、分别解码得\hat{x}^H 与\hat{x}^L、构造软掩码并经逆连续小波变换还原时域信号的流程已在算法 1 中描述，无需重训练，但解码温度等参数不适用。
开源方面，代码已开放于https://github.com/Torabiy/XVAE，模型权重、数据集下载链接与开源协议未明确，Demo 未提及。总体而言，管线可复用但超参数与硬件预算的缺口使完整复现仍需额外摸索。
| 复现要素 | 论文已提供 | 缺失或模糊 | 对复现的影响 |
|---|---|---|---|
| 数据与预处理 | 来源、重采样 16 kHz、1 秒切片、随机配对 | 划分比例、随机种子、病理分布 | 影响泛化评估的可比性 |
| 前端与网络 | CWT 200 尺度、STFT 256、卷积核与步长、d=128 | 批归一化细节、权重初始化 | 影响收敛速度与稳定性 |
| 损失与优化 | 公式与三项结构 | β、λ_TC、学习率、批大小、优化器 | 无法完整复现训练轨迹 |
| 推理与掩码 | 软掩码公式与逆变换步骤 | 分母零值处理、数值截断 | 影响边界样本的鲁棒性 |
| 开源与硬件 | 代码链接 | 权重、数据集链接、硬件与时长 | 影响一键复现与成本估算 |
该表最清晰的净收益是前端与网络结构已足够搭建可运行的流水线，失败项是 β 与 λ_TC 等核心权重完全缺失，导致损失平衡无法复现。该表不能支持训练收敛性或最优超参数的结论，也不能用于估算真实训练成本与推理延迟。
收束：何时用它，何时不用它
回到最初的问题，单麦克风分离心肺音的难点在于频带重叠、非平稳与周期耦合。XVAE-WMT 的选择是用更好的表示与更贴合生理的约束去改造无监督生成模型，而非堆更多监督数据。连续小波变换让瞬态被看见，时序一致性让重构更平滑，软掩码让生成与混合保持一致，SHAP 让潜空间可被解释与压缩。四者各司其职，组合后在人工混合集上实现了可验证的提升。
何时考虑它？当你只有混合而缺乏成对干净数据，且关注可解释的潜空间与时频效率时，这条管线提供了从 CWT 到逆变换的完整可复用路径，尤其适合离线分析与电子听诊原型的快速验证。何时谨慎？当场景涉及真实同步混叠、跨设备泛化或实时部署时，现有评估尚未覆盖，需补充真实临床混合、跨被试验证与延迟、内存的实测。
对刚进入该方向的研究生，一个可操作的起点是复现小波前端与时序正则的消融，观察 SDR 与潜聚类随保留维度的变化，再在自己的设备录音上检验掩码的稳定性。理解表示、约束与解释三者的分工，比记住 26.8 dB 这一数字更重要。
