📄 当一句“右转航向 150”必须找到那架飞机：语音与轨迹如何在同一个地图上相遇
一句话：V2TATC 把管制语音指令与 ADS-B 轨迹视作同一架飞机在不同传感器下的投影，用冻结 Whisper 与 MAE 轨迹编码器经对比学习对齐到 1024 维联合空间并以 RealNVP 实现双向可逆翻译，在 5229 候选上实现 23.5% R@1 的跨模态检索，但语音条件轨迹预测仍比纯轨迹路径差一个数量级。
标签：#对比学习 #自监督学习 #Transformer
评分：7.5/10 | 创新 1.4/2 | 技术严谨 1/1.5 | 实验充分 1/1.5 | 清晰度 0.7/1 | 影响力 0.9/1.5 | 开源 1/1.5 | 可复现 0.3/0.5 | 工程/实践 1.2/1.5
👥 作者与机构
- Louis Brusset：University of California, Berkeley, Berkeley, CA, 94720, USA
- Mathurin Petit：University of California, Berkeley, Berkeley, CA, 94720, USA
- Jordan Kam：University of California, Berkeley, Berkeley, CA, 94720, USA
- Alexandre Bayen：University of California, Berkeley, Berkeley, CA, 94720, USA
💬 毒舌点评
把冻结的 Whisper large-v3 时域均值池化与 4 层 Transformer 的 MAE 轨迹编码做 CLIP 式对称 InfoNCE 对齐、再用两条 8 层 RealNVP 双向流拟合到 1024 维联合空间的链路很完整，配上旧金山湾区 8 频率 4 天 52,285 对语音-ADS-B 配对数据的全流程采集与 5 仓开源，工程诚意在 ATC 领域算顶配。硬伤也写在脸上：可学习温度数个 epoch 内直接塌到截断下界 0.04 且训练/验证损失差 1.14，R@1 仅 23.5% 且语音条件 4 步轨迹预测全局 MSE 0.710 比纯轨迹 MAE 路径 0.071 差一个数量级，所谓可逆更多是靠零填充到 1792 维再用重构损失把多余维压向零的拟合技巧，均值池化本身已造成不可逆瓶颈，波形回放只能靠训练集查表。
📌 核心摘要
为缓解国家空域系统低空空域拥堵下管制员对监视轨迹与陆空通话割裂处理的瓶颈，论文提出 Voice-to-Trajectory for Air Traffic Control（V2TATC）联合嵌入框架，将一条管制语音指令与被叫航空器的 Automatic Dependent Surveillance-Broadcast（ADS-B）轨迹窗口映射到同一归一化潜在空间以支持双向检索与态势感知。框架为三阶段双塔结构：语音侧复用冻结的 Whisper large-v3 编码器输出 \(L' \times 1280\) 帧特征后时域均值池化得到 \(v \in \mathbb{R}^{1280}\)，轨迹侧以 Masked Autoencoder（MAE）预训练 4 层 Transformer 编码器学习归一化一阶差分动力学并展平 \(T=14\) 步隐状态得到 \(r \in \mathbb{R}^{1792}\)；两者经单隐层 4096 维 SELU 前馈投影器 \(P_v, P_t\) 映射到 \(\mathbb{R}^{1024}\) 并 \(\ell_2\) 归一化后以余弦相似度 \(S_{ij}=\tilde{v}_i^\top \tilde{r}_j\) 做对称 InfoNCE 对比对齐，温度 \(\tau=\exp(\theta)\) 可学习并截断至 \([0.04,100]\)；最后用两条 RealNVP 归一化流 \(f_v, f_t\) 以三项加权 MSE 拟合到联合空间的双向映射以弥补投影器不可逆的缺陷。创新在于把语音意图与轨迹机动视为同一物理实体在不同观测空间的投影并在嵌入层面显式对齐，且用可逆流实现潜在空间的跨模态翻译。在 5,229 个验证候选上的语音到轨迹检索达到 R@1 23.5%、R@10 72.6%，相对随机基线 0.02% 提升约三个数量级；语音条件轨迹预测在 \(H=4\) 步 horizon 上全局 MSE 为 0.710，显著劣于纯轨迹 MAE 路径的 0.071。该框架可作为点击轨迹回溯通话、语音查机、指令-轨迹不一致告警等决策支持工具的构建块，但当前受单空域 4 天配对数据多样性不足与流重构分布偏移限制，外推至多终端区与复杂机动仍需验证。
🔗 开源与复现资源
- 代码：https://github.com/LouisBrusset/CITRIS-llm-for-atc-dataset ，https://github.com/LouisBrusset/CITRIS-joint-embedding-dataset-preprocessing ，https://github.com/LouisBrusset/CITRIS-joint-dataset-analysis ，https://github.com/matu1003/CITRIS-modern-transformer-encoding ，https://github.com/LouisBrusset/CITRIS-joint-embedding-Voice2Traj
- 模型权重：论文未提供自训练投影器与流权重的直接下载链接，Voice Tower 直接复用冻结的开源预训练 Whisper large-v3（约 1.5B 参数）与 Wav2Vec 2.0 XLS-R
- 数据集：SF_bay_voice2traj_dataset，获取链接为 https://huggingface.co/datasets/Lbrusset/SF_bay_voice2traj_dataset ，完整数据集以按管制席位分片的 HDF5 形式发布，包含 16 kHz int16 波形、形状为 \((N,T,7)\) 的 float32 轨迹、metadata_json 元数据和 sample_indices，论文统计 52,285 条配对样本，HuggingFace 子集约 83,223 条
- Demo：未提及
- 复现材料：论文 Section 4 描述音频采集、ADS-B 轮询、转录和呼号匹配全流程，Table 4 给出对比训练超参数，Voice projector 为 1280→4096→1024 的 FFNN，Trajectory projector 为 1792→4096→1024 的 FFNN，优化器为 AdamW，初始学习率 \(1\times10^{-4}\)，batch size 512，温度范围 \([0.04,100]\)，附录 C 对比 Voice Encoder 选择，附录 E 说明 HDF5 数据结构和 5 个代码仓库分工
- 论文中引用的开源项目：Whisper https://github.com/openai/whisper ，Wav2Vec 2.0 https://github.com/facebookresearch/fairseq ，Silero VAD https://github.com/snakers4/silero-vad ，LiveATC.net https://www.liveatc.net ，OpenSky Network https://opensky-network.org ，RealNVP https://github.com/tensorflow/tensorflow
🧭 深度解读
管制员脑中的那张隐形地图，为什么机器一直画不出来
想象你站在旧金山湾区的雷达前：屏幕上几十个光点在动，耳机里同时有 8 个频率的通话——“United two three four, descend and maintain five thousand”。人脑的绝技是瞬间把这句话和某个光点的未来轨迹对上：谁在说、让谁动、会怎么动。
但机器长期把这两件事分开做：语音团队做转录与说话人分离，轨迹团队用 ADS-B 做预测，气象另起一块屏幕。中间那根把“意图”和“运动”连起来的线，一直留在管制员的头里。
这根线的缺失不是小缺陷。在低空拥堵、eVTOL 即将涌入的湾区，管制员每小时要做几十次“点飞机找通话、听通话找飞机”的心智检索，认知负荷已被人因文献量化为吞吐瓶颈。更棘手的是，语音是变长波形，轨迹是 14 步、每步 6 维、采样还不均匀的时间序列，二者既不同构也不同速率，无法直接比大小。
V2TATC 的起点就是把这个心智操作形式化：学习一个共享空间 Z，让同一架飞机在同一时刻的语音和轨迹落在附近，不相关的则远离。为什么偏偏选旧金山湾区做试验场，论文用一张左右对比的地理图把空域拥堵与数据边界说得很直观，值得在此停留细看。

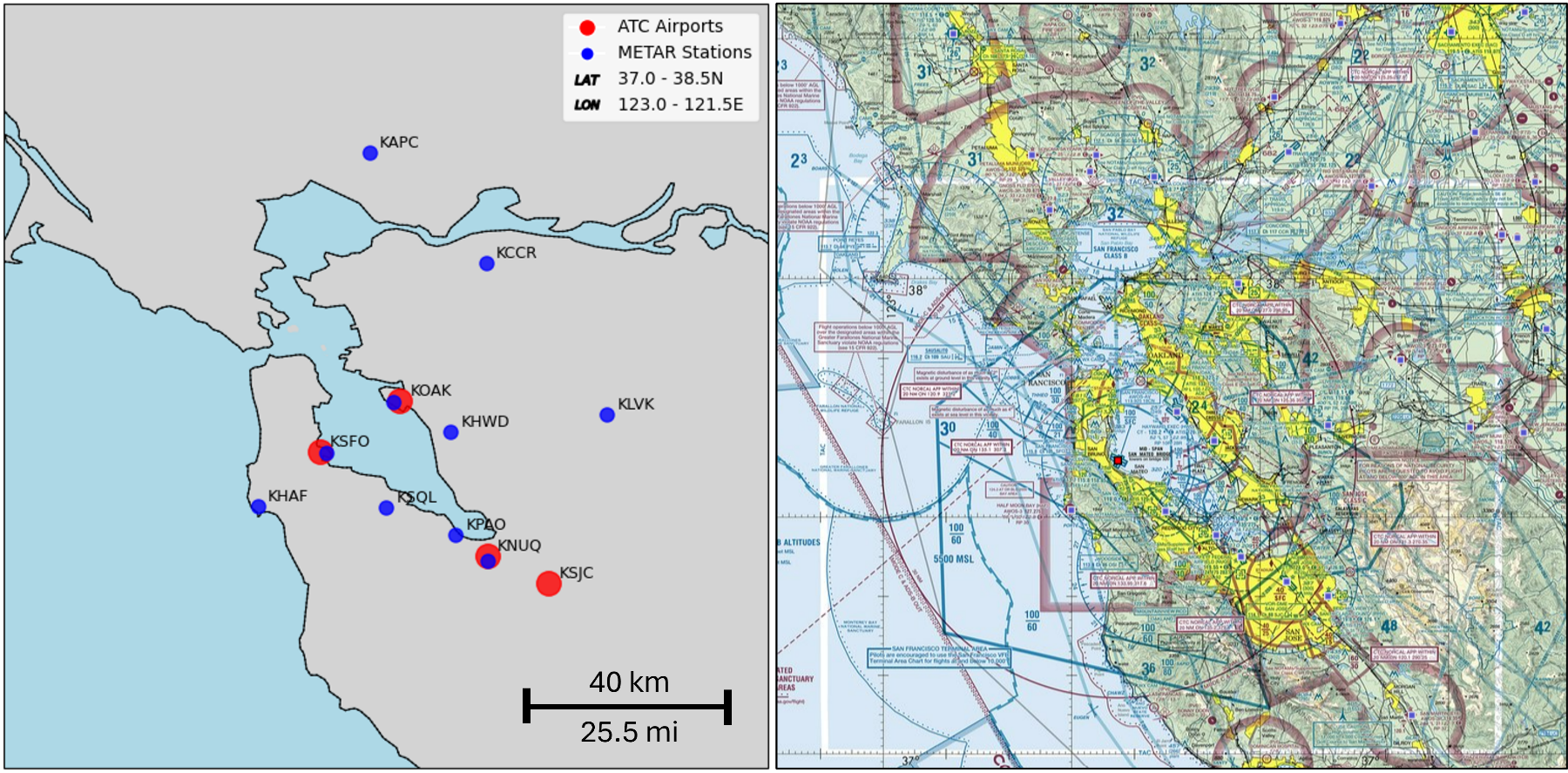

看图路径： 1. 对比左图红点（KSFO/KOAK/KSJC/KNUQ 四机场）与蓝点（METAR 站）的空间重叠，感受空域密度；2. 看右图 VFR 航图上密集的 B 类空域边界与航路，理解为何需要机器辅助的态势感知；3. 注意左上角经纬度框 37.0-38.5N,123.0-121.5W，这是 ADS-B 爬取的硬边界
论文图 1。原论文 Figure 1:：“Geographic scope of the data collection over the San Francisco Bay Area.”。
左图是论文爬取 ADS-B 的硬边界：37.0–38.5°N, 123.0–121.5°W，红点是 LiveATC 收录的 KSFO、KOAK、KSJC、KNUQ 四机场，蓝点是同步收的 METAR 站，底部 40km 比例尺点明空域在数十公里内高度重叠。右图是同一区域的 VFR 航图，B 类空域、航路与报告点挤在一起，黄色为管制区，蓝色为航路。图中可见空域在 40 公里尺度内叠了多层管制区，商业航班与通用航空共用频率，这正是“意图-轨迹”强耦合又高噪声的典型场景。
从单模态做到跨模态，V2TATC 站在哪条线上
空管机器学习过去多是单模态深耕。语音侧从约束文法的 HMM 一路走到在 ATCO2 等航空语料上微调的 Transformer，转录后再做角色与轮次切分；轨迹侧从 RNN 到注意力模型，用 OpenSky 等大规模 ADS-B 做外推；近年也有用大语言模型做短时预测或智能体式管制的尝试。
这些工作把每个模态做得很深，却默认“语音是语音、轨迹是轨迹”。另一条线是视觉-语言的联合嵌入。CLIP 用双塔+ 对比学习把图像和文本拉到同一球面，证明只要有“是否配对”的二值信号，就能学出可检索的度量。Whisper 与 Wav2Vec 2.0 则提供了可在 68 10000 小时上预训练的语音基座。
V2TATC 把这两条线拧在一起，但加了两个空管特有的约束：轨迹不是自然语言描述，而是结构化的等速广播序列，需要专门的时序编码器；检索不够，还要能从语音生成轨迹、从轨迹反推语音，这就要求对齐是可逆的。
与最接近的 SIA-FTP 不同，后者把语音当作预测轨迹的辅助信号做端到端监督，V2TATC 先自监督地学一个可复用的联合空间，再在上面评估检索、预测、异常检测等多任务。论文也明确与 LeCun 的联合嵌入预测架构在思想上呼应：先学表征，再派生任务。
把“同一架飞机”变成可学习的距离
形式化上，设语音空间为 X_v，轨迹空间为 X_t，二者描述同一空域但观测不同：X_v 承载管制意图，X_t 承载观测到的机动。为了让两者在语义层面对齐，论文刻意不在绝对位置上对齐，而在差分上对齐：用 Δx_t = x_{t+1}-x_t。
直觉是，意图决定的是“怎么动”而非“在哪里”，而“怎么动”足以反推意图。目标是学一个共享空间 Z 与两个编码器，使一句话与被叫飞机的轨迹在 Z 中靠近，不相关的远离。此时“点飞机找通话”就是 Z 中的最近邻检索。
论文还把“可逆”做了宽松定义：不是集合论上的一一对应（同一轨迹可被多句等价指令描述，反之亦然），而是两个低维子流形在 Z 中的可逆对应，用 RealNVP 这种本身可逆的网络来实现密度间的双向映射。
三段式流水线：先各自学好，再拉到一起，再变可逆
V2TATC 的输入是变长 16 kHz 波形 w 与定长窗口 X∈R^{14×6}，输出是 1024 维球面上的归一化嵌入及经流的跨模态翻译。流水线分 3 段：轨迹塔用 MAE 自监督预训练，语音塔复用冻结 Whisper，对齐段先用前馈投影器做对比学习，再用两条 RealNVP 把投影结果“提升”为双射。
训练也是分阶段冻结：先训 E_t，再冻结(E_v,E_t) 训(P_v,P_t)，最后冻结前两者训(f_v,f_t)，避免在 5 10000 对数据上端到端的不稳定与灾难性遗忘。
联合嵌入空间 × 双塔结构： 联合嵌入空间是让语音和轨迹落在同一度量空间的“共享地图”，双塔结构是实现它的工程分工：语音塔与轨迹塔各自用最适合自己模态的编码器提取特征，参数不共享、偏置各异——语音侧需要抗噪的时频语义，轨迹侧需要对不规则时序的运动建模。两者只在最后的投影层相遇，通过余弦相似度被拉近或推远。这种分工比单塔拼接更实用：检索时可离线预计算所有候选，线上只需 1 次矩阵乘法；替换任一塔也不必重训另一塔。组合后，联合嵌入空间不再是简单的特征拼接，而是以“是否指同一架飞机”为监督信号学到的度量，支撑了点击轨迹查语音、听语音找飞机的双向操作。

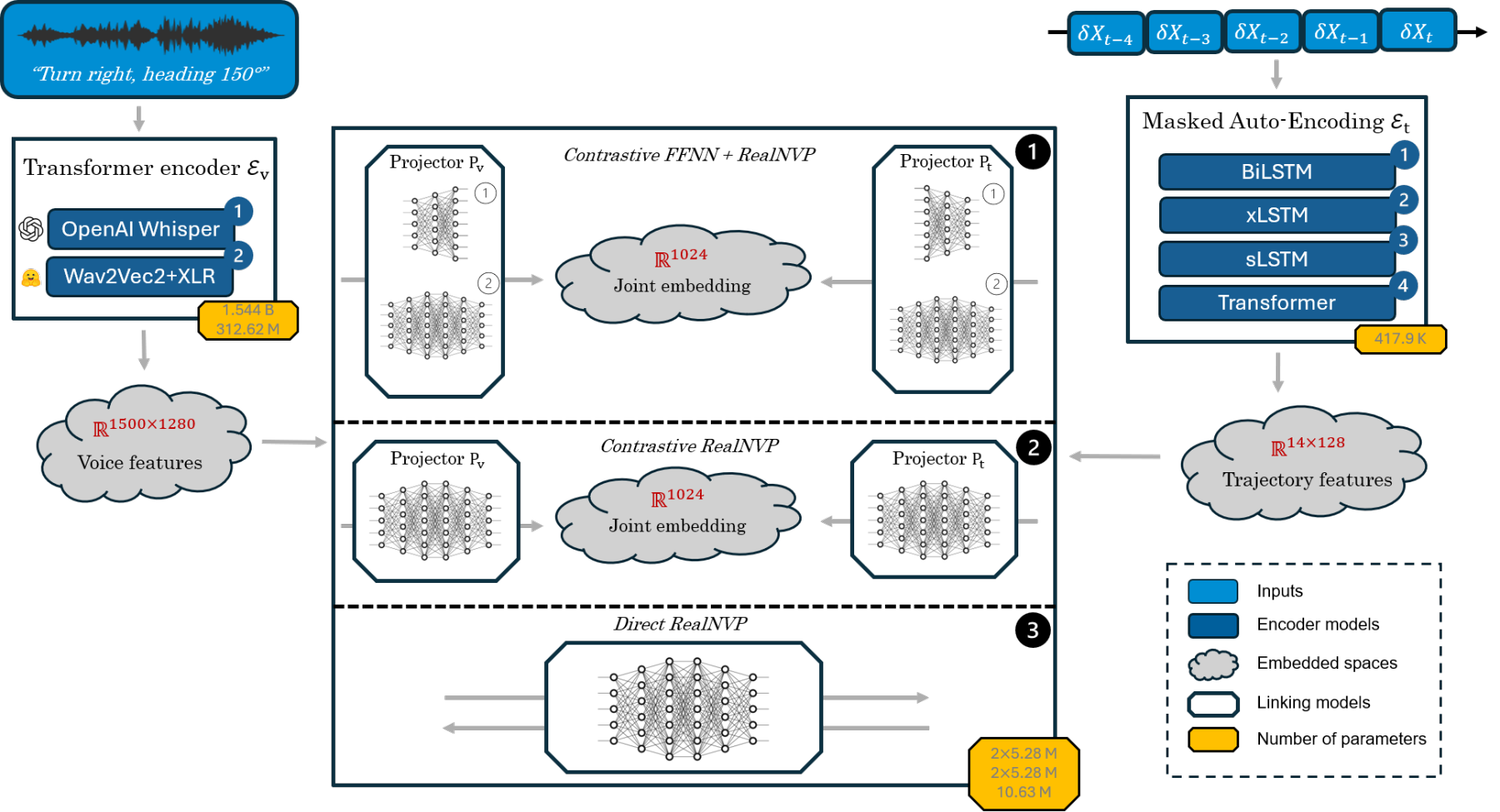

要看清 3 段如何分工与汇合，最直观的是对照总览图的中轴线，看语音与轨迹两塔如何经不同路径进入同一联合空间并形成 3 种对齐变体。
看图路径： 1. 沿左右两塔看数据流：左为语音波形→Whisper 1500×1280，右为差分序列→14×128；2. 看中间三行对比：第一行对比 FFNN+RealNVP 基线，第二行对比 RealNVP 一体，第三行直接映射；3. 注意红色维度标注与黄色参数量徽章，理解为何冻结 Whisper 能控参数
论文图 4。原论文 Figure 4:：“Overall architecture and the three alignment variants.”。
图中左侧语音塔顶部是蓝色波形输入“Turn right, heading 150°”，下方 Transformer 编码器内并列 OpenAI Whisper 与 Wav2Vec2+XLR 两个选项，黄色徽章标注 1.544B 与 312.62M 参数，输出为灰色云状的 R^{1500×1280}语音特征。右侧轨迹塔顶部是 5 个蓝色 δX_t 输入块，下方 Masked Auto-Encoding 模块内列出 BiLSTM、xLSTM、sLSTM、Transformer 4 种候选，输出为 R^{14×128}轨迹特征。中间三行对齐变体用虚线分隔：第一行 Contrastive FFNN+RealNVP 经两个 Projector 汇入 R^{1024}联合嵌入，第二行 Contrastive RealNVP，第三行 Direct RealNVP 直接双向映射，底部黄色徽章给出 10.63M 参数量，清晰展示了冻结大模型控参的权衡。
轨迹塔：用差分与时间编码让不规则序列变得可学
轨迹塔的输入先做几何清洗。原始 WGS84 的(φ,λ,h,v,θ,ḣ) 有 3 个麻烦：经度非线性、角度与米制量纲不匹配、航向环绕。论文以(37°N,123°W) 为原点转到切平面：x=(R+h)(λ-λ0)cosφ, y=(R+h)(φ-φ0), z=h，速度投影为 v_x=v cosθ, v_y=v sinθ, v_z=ḣ，得到 6 维笛卡尔特征。
每架飞机按 ICAO24 与呼号切段，间隔超 2 分钟或呼号变化即切窗，窗口 14 步约 6 分钟，步长 1，跨文件保留 13 点缓冲以不截断长航程。编码器 E_t 是 4 层 Transformer，d=128，4 头，前馈 512。训练用 MAE：
\[\mathcal{L}_{\text{MAE}}\;=\;\frac{1}{|\mathcal{M}|\cdot F}\sum_{t\in\mathcal{M}}\bigl\|g(h_{t})-y_{t}\bigr\|_{2}^{2}.\]其中 M 是掩码时刻集合，h_t 是编码器隐状态，g 是轻量前馈解码器。刻意让 g 很弱，迫使编码器承担全局一致性。目标 y_t 是归一化差分 delta z-score：y_t=(z_t-z_{t-1})/σ_δ, z_t=(x_t-μ)/σ，分离尺度，避免高度与经度主导损失。
掩码自编码器 × 差分重构目标： 掩码自编码器负责让轨迹编码器在无标注数据上学会“飞行是什么样子”，它随机遮住 14 步窗口中的 25% 时刻，强迫模型用上下文去补全；差分重构目标则规定补什么：不是绝对经纬度高度，而是归一化后的 1 阶差分 y_t=(z_t-z_{t-1})/σ_δ。为什么要搭配？直接重构绝对位置会让模型被经纬度的大数值范围主导，且学到的是“飞机在哪里”而非“飞机怎么动”。差分把尺度拉平，让模型关注机动本身——转弯、爬升、减速。轻量解码器进一步把压力推给编码器：解码器太弱，编不出全局一致的运动就补不全。两者结合，5,600,000 条无标注窗口就能学出按飞行阶段聚类的流形。
非均匀采样用 Time2Vec 显式告知：
\[\text{Time2Vec}(\tau)_{k}\;=\;\begin{cases}\omega_{0}\tau+\phi_{0}&k=0,\\ \sin(\omega_{k}\tau+\phi_{k})&1\leq k\leq d_{\tau}-1,\end{cases}\]τ=Δt，ω,φ 可学习。预训练分 2 个阶段：阶段一在球面坐标上以差分为输入与目标，阶段二在笛卡尔空间以绝对位置为输入、差分为目标，掩码率 0.25，消除航向环绕与单位失配。最终嵌入 r 将 14 个隐状态展平为 1792 维，保留时序而非均值池化。
Time2Vec × 非均匀采样： 非均匀采样是 ADS-B 的现实：地面站机会式转发，实测中位间隔约 26-27 秒且抖动 7 秒，固定位置编码会误以为时间是等距的。Time2Vec 是给每个 token 补上的“时间刻度”：对时间差 τ=Δt，k=0 时用线性项 ω0τ+φ0 捕捉单调流逝，k≥1 时用 sin(ω_kτ+φ_k) 捕捉周期性。两者搭配的意义在于：线性分量让模型知道“过去了多久”，傅里叶分量让模型能表示航路周期与进近环线的节律，且参数可学习，无需手工设计正弦频率。没有它，Transformer 会把“晚到的 1 帧”和“准时的 1 帧”同等对待；有了它，掩码重构才能在时间错位下仍保持运动连续性。

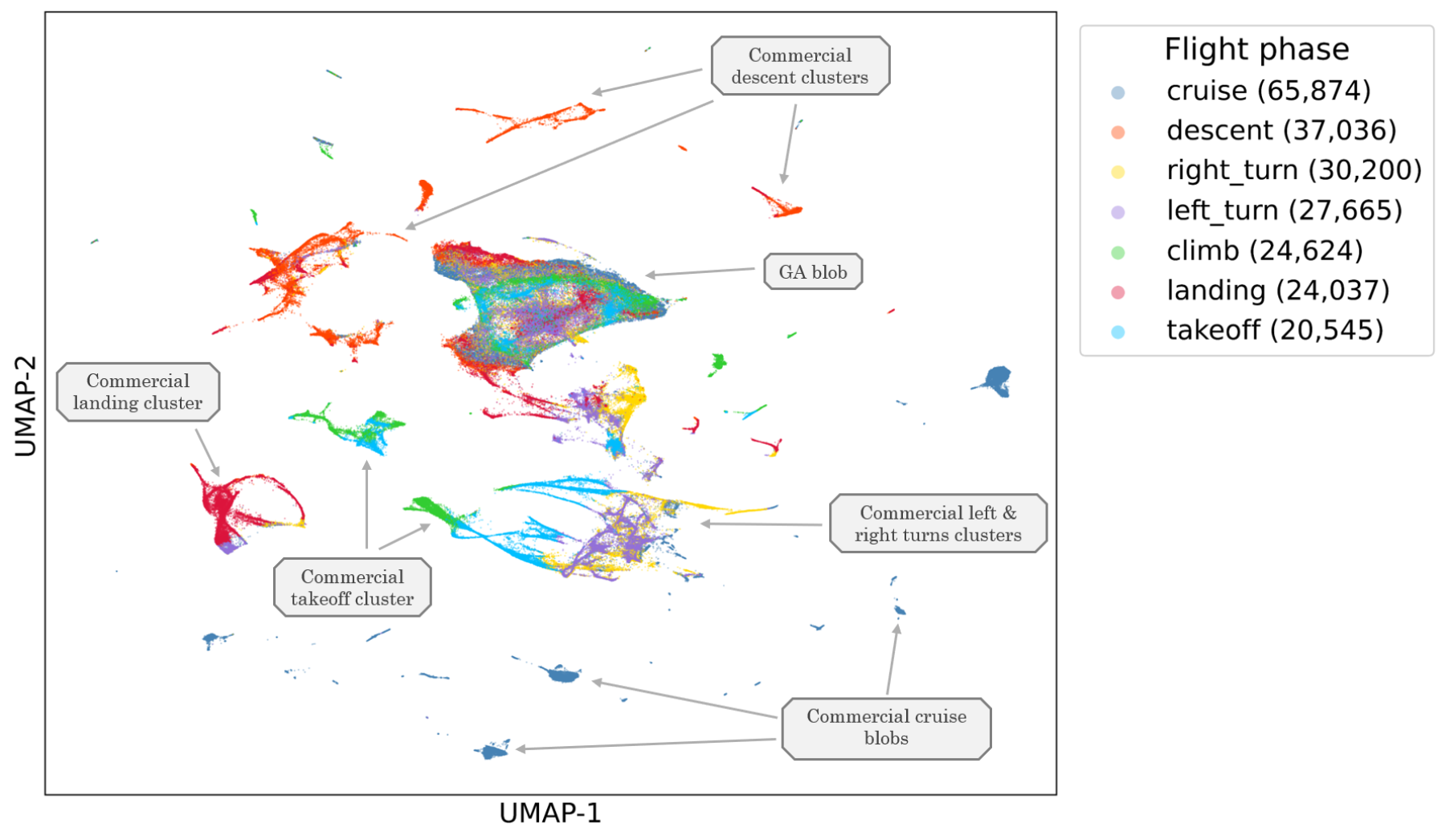

要判断轨迹编码器是否真的学到飞行阶段而非记忆坐标，最直接的证据是看无监督投影中是否自发出现按机动与机场分离的簇结构。
看图路径： 1. 看中心巨大 GA blob 与外围分离的 Commercial 簇，理解无监督下学到的飞行阶段；2. 对比左下红色 landing 簇与中下青色 takeoff 簇的分离度；3. 注意右上角图例中各阶段样本数，感受数据不平衡
论文图 5。原论文 Figure 5:：“UMAP projection of the trajectory latent space produced by the Transformer MAE on the OpenSky San Francisco dataset.”。
这张 UMAP 是 Transformer MAE 在 OpenSky 旧金山数据上的投影，未用任何阶段标签监督，横轴 UMAP-1、纵轴 UMAP-2，右侧图例给出各阶段样本数。图中中心是混色的 GA blob——通用航空不按标准程序飞，所有阶段混成连续流形；外围则是分离的 Commercial 簇：左下红色 landing、左中青绿 takeoff、上方橙色 descent、右下蓝黄转弯簇等，灰色箭头标注各簇名称。商业航班按标准离场/进场重复相同机动，因而聚得紧；同一阶段还按机场分裂为多个子簇，说明几何与运动被同时编码。
语音塔：冻结 Whisper 与均值池化的得与失
语音塔复用冻结的 Whisper large-v3 编码器 E_v，输出 L’×1280 帧特征后做时域均值池化：
\[\mathbf{v}\;=\;\frac{1}{L^{\prime}}\sum_{\ell=1}^{L^{\prime}}\mathcal{E}_{v}(w)_{\ell}\;\in\;\mathbb{R}^{d_{v}}.\]冻结有三重理由：保留 68 10000 小时多域训练的鲁棒语义，避免在 5 10000 对上微调 1.5B 参数的灾难性遗忘，且让可训练参数保持在 10000000 级。
均值池化 × 信息瓶颈： 均值池化是把 Whisper 输出的 L’×1280 帧级特征压成一个 1280 维向量的操作：v=1/L’ Σ E_v(w)_ℓ。它的好处是工程性的：一条 15 秒语音约 1500 帧，单精度下约 7.7 MB，全量 83,000 条需 650 GB，池化后每条 5 kB、总量 500 MB 以内，训练才可行。代价是信息瓶颈：时序被平均，无法从 v 逆向恢复原始波形与词序，严格不可逆。论文坦诚这一点，并把可逆的希望后移到联合空间——流只能在池化后的潜在空间做翻译，波形回放只能靠训练集查表最近邻。搭配的意义在于：保留冻结 Whisper 的鲁棒语义与小参数训练的效率，用“检索式生成”而非“波形合成”来绕过瓶颈。
池化的工程账很清楚：1500 帧×1280 维×4 字节≈7.7 MB/条，83,000 条需 650 GB，池化后 5 kB/条、总量 500 MB 以内。论文在附录对比 Whisper 与 Wav2Vec 2.0 XLS-R 的 ATC 微调版，Whisper 在 UMAP 上更分散、检索损失更低，且解码回文本更流畅，因而被保留。
代价是严格的信息瓶颈：均值是不可逆的，联合空间的流再强也无法从池化向量恢复原始波形与词序。论文的务实解法是“检索式生成”：在联合空间查最近邻，直接复用训练集的原始音频。这对态势感知够用，但若要真正合成新指令，就需要更细粒度的语音表征。
对齐与可逆：先用对比把语义拉近，再用流把路径打通
对齐先经两个单隐层 FFNN 投影器 P_v:1280→4096→1024 与 P_t:1792→4096→1024，SELU+dropout0.2，输出ℓ2 归一化到单位球面得 tilde v, tilde r，余弦相似度为：
\[S_{ij}\;=\;\tilde{\mathbf{v}}_{i}^{\top}\tilde{\mathbf{r}}_{j},\qquad i,j\in\{1,\dots,B\}.\]对比损失是对称 InfoNCE：
\[\mathcal{L}_{\text{NCE}}\;=\;-\frac{1}{2B}\sum_{i=1}^{B}\left[\log\frac{e^{S_{ii}/\tau}}{\sum_{j=1}^{B}e^{S_{ij}/\tau}}+\log\frac{e^{S_{ii}/\tau}}{\sum_{j=1}^{B}e^{S_{ji}/\tau}}\right],\]τ=exp(θ) 可学习并截断至[0.04,100]。
对比学习 × InfoNCE： 对比学习负责定义“学什么度量”：它把同一架飞机同一时刻的语音-轨迹对当作正样本，把批量内其余所有错配组合当作负样本，只用是否配对的二值信号来拉近推远。InfoNCE 负责把这个思想变成可优化的损失：对批量 B=512 计算余弦相似度矩阵 S_ij，再做双向 softmax，温度 τ 控制尖锐度。两者必须搭配的原因是：对比学习提供了无需类别标签的监督形式，而 InfoNCE 用批量内全量负样本同时对比，比三元组损失梯度更稳、数据效率更高。组合后新增的含义是：在单位球面上学到的余弦距离直接等价于“是否指同一架飞机”的概率度量，支撑了后续的最近邻检索与联合空间的可解释性。
对比只能前向，要双向查询需可逆。论文在 1024 维联合空间上训两条 RealNVP f_v,f_t，每条 8 个仿射耦合层+ActNorm。单层前向为：
\[\mathbf{y}_{1}=\mathbf{x}_{1},\qquad\mathbf{y}_{2}=\mathbf{x}_{2}\odot\exp\bigl(s(\mathbf{x}_{1})\bigr)+t(\mathbf{x}_{1}),\]逆向闭式为：
\[\mathbf{x}_{2}=\bigl(\mathbf{y}_{2}-t(\mathbf{x}_{1})\bigr)\odot\exp\bigl(-s(\mathbf{x}_{1})\bigr),\qquad\mathbf{x}_{1}=\mathbf{y}_{1}.\]雅可比三角，行列式可解析。
可逆流 × 仿射耦合层： 可逆流要解决对比投影器不可逆的痛点：前馈投影 P_v,P_t 只能从模态到联合空间，不能反向生成。仿射耦合层是构成可逆流的基本砖块：把输入按掩码分成(x1,x2)，保持 y1=x1 不变，对另一半做 y2=x2⊙exp(s(x1))+t(x1)，其中 s,t 是小网络。雅可比是三角阵，行列式可解析，逆变换也是闭式 x2=(y2-t(x1))⊙exp(-s(x1))。单层只改一半，堆叠 8 层并交替掩码就能让所有维度都被变换，中间插入 ActNorm 稳定训练。组合后，两条 RealNVP f_v,f_t 在 1024 维联合空间上学到双射：正向拟合投影器、逆向恢复原嵌入、再加跨模态一致性项，三者加权让“语音→轨迹”和“轨迹→语音”用同一套权重可逆查询。
维度不等（1280/1792/1024）用零填充到 D_max=1792 统一宽度，填充维靠重构损失压向 0。流的训练目标是三项加权：
\[\mathcal{L}\;=\;\lambda_{f}\sum_{m\in\{v,t\}}\!\!\bigl\|f_{m}(\mathbf{e}_{m})-\mathbf{j}_{m}\bigr\|_{2}^{2}+\lambda_{b}\sum_{m\in\{v,t\}}\bigl\|f_{m}^{-1}(\mathbf{j}_{m})-\mathbf{e}_{m}\bigr\|_{2}^{2}+\lambda_{c}\bigl\|f_{v}(\mathbf{e}_{v})-f_{t}(\mathbf{e}_{t})\bigr\|_{2}^{2},\]j_m 是冻结对比投影器的目标，λ_f=λ_b=0.5, λ_c=0.1。为覆盖空间，额外采样 40,000 条合成嵌入经冻结投影器生成目标，仅参与前两项。推理时 f_v∘f_t^{-1}即语音到轨迹的潜在翻译。

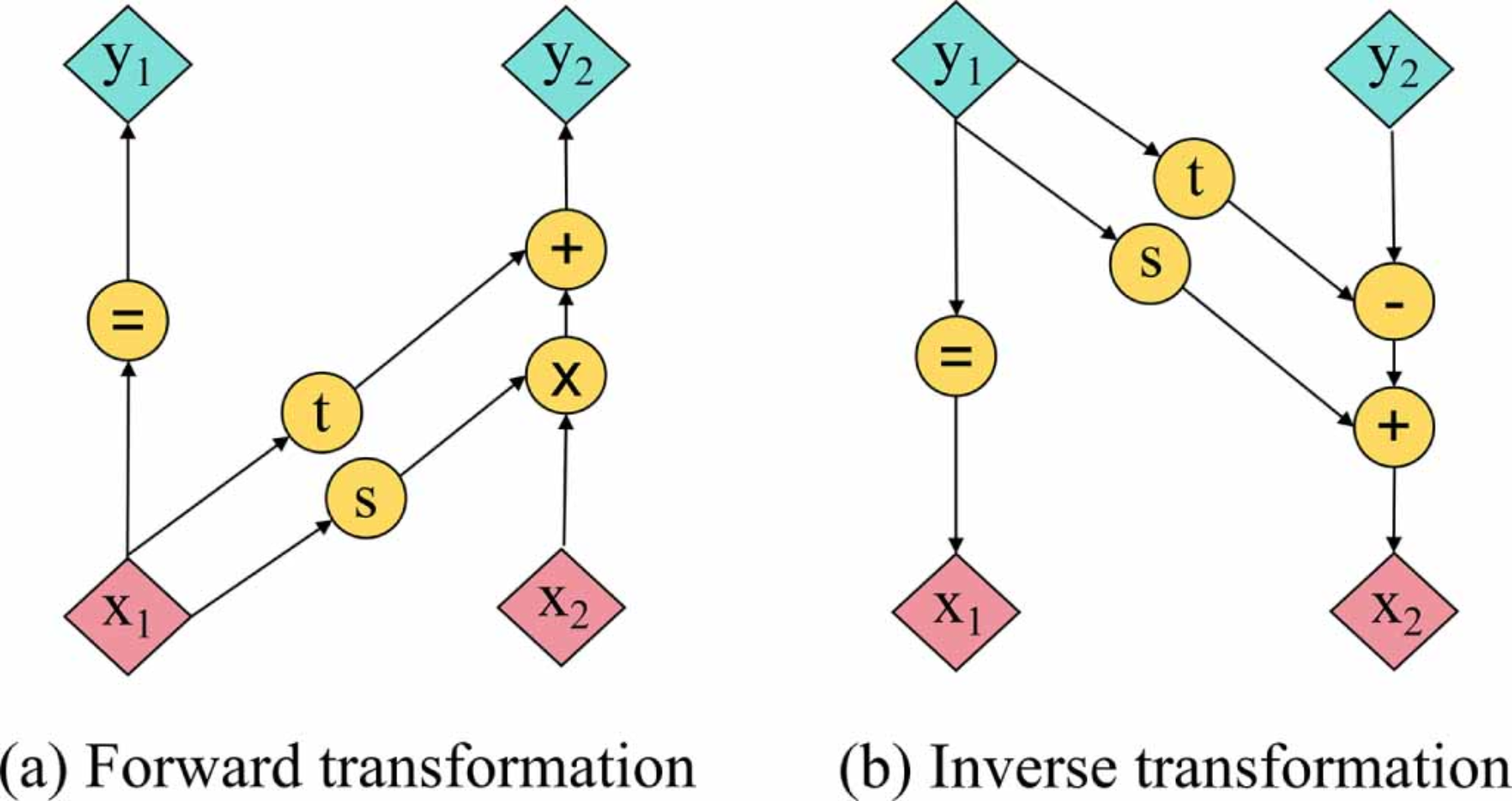

要理解流为何可逆且行列式可算，需要把仿射耦合层的前向与逆向拆开看，图中黄色算子与分叉路径正是关键。
看图路径： 1. 看左图前向：x1 如何同时产生 s 和 t 去调制 x2；2. 看右图逆向：y1 如何原样返回，y2 如何先减 t 再除以 exp(s) 还原；3. 注意黄色圆圈的=、×、+、-，理解三角雅可比为何可解析
![原论文 Figure 3：Affine coupling layer of a RealNVP flow \\[9\\].](/audio-paper-digest-blog/images/papers/2608.28981/figure-3-d6247c699c043a5b.png)
论文图 3。原论文 Figure 3:：“Affine coupling layer of a RealNVP flow [9].”。
左图(a) 前向中，底部粉色菱形 x1 分两路产生黄色圆圈 s 与 t，再与底部粉色 x2 经黄色 X 相乘、黄色+ 相加得到顶部青色菱形 y2，y1 则经黄色=原样透传；右图(b) 逆向中，顶部青色 y1 同样透传并复用同一 s,t，先对 y2 经黄色-减 t 再经黄色+ 除以 exp(s) 还原 x2。图中黄色等号、叉、加、减正是仿射的 4 步，堆叠并交替掩码就能让所有维度都被变换，且每一步都可逆、行列式可算，这正是流能做密度映射的根基。
分阶段训练与正则：小数据上如何不让千万参数记住答案
训练分 3 个阶段：MAE 用 AdamW，峰值 1e-3，warmup 5 epoch 后余弦衰减，权重衰减 1e-2（偏置与归一化除外），batch 1024，混合精度，掩码 0.25；对比投影器用 AdamW 1e-4，权重衰减 1e-4，batch 512，梯度截断 1.0，ReduceLROnPlateau 因子 0.5、patience 7，早停 15 epoch，温度初值 0.07；流用 AdamW 1e-4，batch 256，最多 200 epoch，8 耦合块、条件器[256,256]。
参数量与数据量的张力被论文坦诚讨论：单投影器约 9.5M 与 11M 参数，两条流相当，验证集仅约 5k 对。约束不是样本数本身——每条轨迹窗口含 14×7 个标量，语音又是完整波形，对齐需满足约 1e5 个标量约束——而是多样性。正则靠 dropout0.2、权重衰减、早停、梯度与温度截断、ActNorm 数据依赖初始化来兜底。
温度在数个 epoch 内塌到下界 0.04、训练损失 0.45 而验证 1.585 的 gap，正是“用少数可分方向快速把损失打下来”的信号，提示进一步缩窄投影器宽度是合理后续。
数据如何从天线与电台变成 52,285 对可学习的样本
轨迹侧用 OpenSky 在湾区矩形框每 30 秒轮询，原始 866 万点切成 5,600,000 条 14 步窗口，步长 1，中位采样 26-27 秒，垂直速率取气压式，按 ICAO24、呼号、时间戳切分，85/10/5 划分。语音侧用 LiveATC 8 个频率（KSFO/KOAK/KSJC/KNUQ 的地面/塔台/进近/离场，NorCal 离场与进近占 72%）在 2026 年 2 月 11-14 日每天 12 小时、每 30 分钟 MP3 存档，经 Silero VAD（阈值 0.3、最小 50 ms、两侧各 800 ms 填充）与 Whisper large-v3 转录。
为并行转录，论文做了 VRAM 感知的模型池：探针测空闲显存，按 4 GB headroom 装 N 个 Whisper 实例，线程池消费并原子落盘。配对是“航班优先”：对每段 ADS-B 航班[t_start,t_end]，在[t_start-60s,t_end+60s] 内搜转录中呼号匹配的行，采用 5 级正则优先级：全呼号 1000、电话语+ 后缀 950、仅后缀 900、后缀部分 100、电话语 50，容忍空白与连字符，跨行查找，FAA 电话语映射与数字词转数字。
匹配后取语音时刻前后 9+1+4 步共 14 步轨迹，音频尾部补 750 ms，存为按塔分片的 HDF5（int16 波形+float32(N,T,7)，第 7 列为绝对时间戳），HuggingFace 子集约 83,223 条。根据论文正文与图中报告值整理数据构成与协议如下。
| 数据来源与规模 | 样本/窗口数 | 关键参数与划分 | 采样与标注特点 | 论文报告值支持什么 |
|---|---|---|---|---|
| OpenSky 原始 ADS-B | 8,673,150 点 → 5,603,034 窗口 | 窗长 14 步约 6 分钟，步长 1，85/10/5 划分 | 中位 Δt 26-27s，6 维笛卡尔特征 | 预训练语料充足但不均匀 |
| LiveATC 8 频率 | 4 天×12h，30 分钟 MP3 切片 | Silero VAD 0.3，Whisper large-v3 转录 | 中位短语 6.0s、12 词 | 语音侧噪声大但语义可抽取 |
| 配对后联合集 | 52,285 对，962 架 ICAO24，1,411 呼号 | 航班优先±60s，5 级正则优先级 | 轨迹 9+1+4 对齐语音，音频补 750 ms | 有效监督仅占原始轨迹的约 1% |
| 频率分布 | NorCal 离场 40.4%+ 进近 24.8% | KOAK 地面 14.7%，KSJC 塔 11.2% | 其余 4 频率合计不足 10% | 数据偏向进离场而非地面 |
这张表净收益是把“866 万点如何缩成 5.2 10000 对”的漏斗量化：配对率约 1% 且高度偏向进离场，失败项是地面与高空巡航被系统性丢弃，不能推出该分布能代表全空域或通用航空。

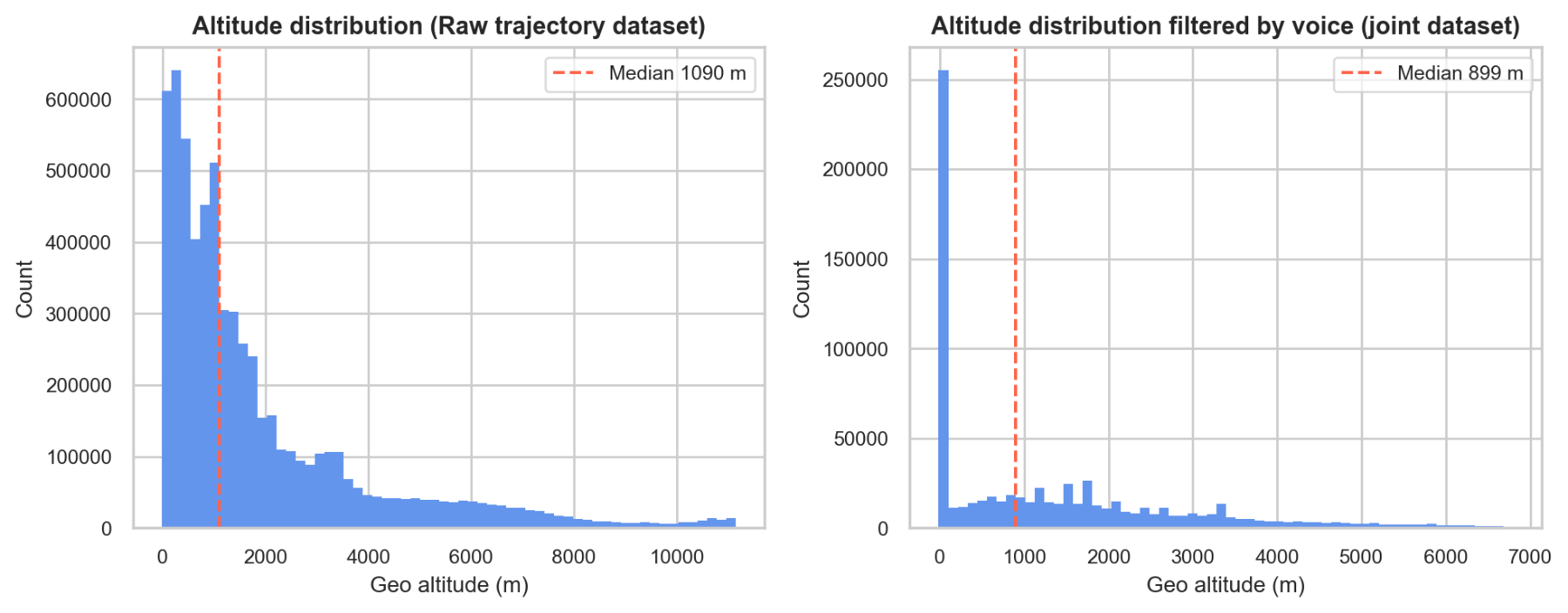

要量化配对带来的收缩与偏置，最直观的是对比原始轨迹高度分布与经语音过滤后联合集的高度分布差异。
看图路径： 1. 对比左右两图 y 轴量级与中位线位置：1090m vs 899m；2. 看右图 0 高度处极高尖峰，理解配对如何偏向地面通话；3. 观察左图从 0 到 11000m 的长尾与右图 7000m 截断，感受数据丢失
论文图 10。原论文 Figure 10:：“Evolution of the altitude distribution as the dataset moves from the raw ADS-B feed to the cleaned trajectory dataset and finally to the joint voice–trajectory dataset.”。
左图原始轨迹高度直方图横轴 0-11000m、纵轴 Count 至 60 万，红色虚线标中位 1090m，分布从 0 到 11000m 长尾；右图联合集横轴 0-7000m、纵轴至 25 万，红色虚线标中位 899m，0 高度处出现超过 25 万的极高蓝色尖峰，7000m 以上几乎消失。图中可见每一步清洗都丢掉无法匹配的点，最终偏向“有语音的商业航班”，通用航空与高空巡航被系统性削弱，这解释了后续温度塌陷与泛化 gap。
检索真的把语音和轨迹对上了吗，预测又保留了多少
评估围绕两个可操作问题：给定一句话能否在 5229 个候选中找回那架飞机，给定一句话能否想象它接下来 4 步怎么飞。前者用 Recall@K，后者用归一化 delta 空间的 MSE，并与纯轨迹 MAE 路径对比以看“经语音与流翻译后还剩多少能力”。

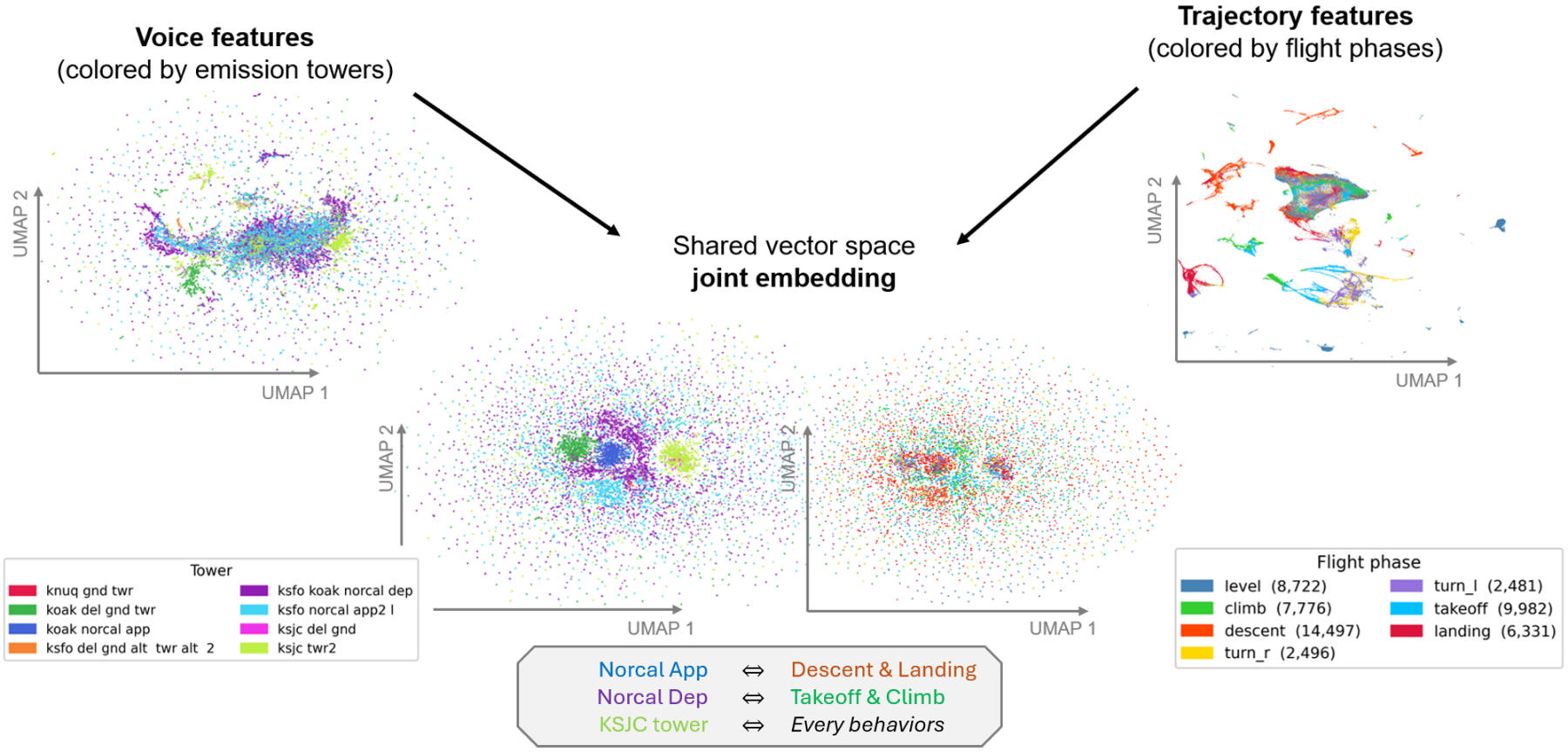

要验证联合空间是否在无监督下自发对齐了空域结构，需要同时看语音按塔与轨迹按阶段的投影是否共享同一粗粒度分区。
看图路径： 1. 对比左上 Voice 按塔着色与右上 Trajectory 按阶段着色的粗粒度分区是否一致；2. 看底部两幅 Joint 投影：左按塔分、右按阶段分，是否出现 Norcal App/Dep 与 Descent/Landing 的对应；3. 注意图例中各塔与阶段的样本数，判断聚类的可信度
论文图 16。原论文 Figure 16:：“UMAP projection of the joint space. The left panel shows the voice projections and the right panel the trajectory projections.”。
上图顶部左侧为 Voice features 按发射塔着色的 UMAP，右侧为 Trajectory features 按飞行阶段着色的 UMAP，中间黑色箭头汇入 Shared vector space joint embedding；底部两幅为联合空间的双视角：左下按塔分、右下按阶段分，底部图例给出各塔与阶段样本数及 Norcal App⇔Descent&Landing 等对应关系。图中可见对比学习在无塔/阶段标签监督下，仍恢复了“塔+ 阶段”的双重结构，左下紫色 Norcal Dep 簇与右下绿色 Takeoff&Climb 簇对应，蓝色 Norcal App 与橙色 Descent&Landing 对应，这正是可检索性的几何证据。

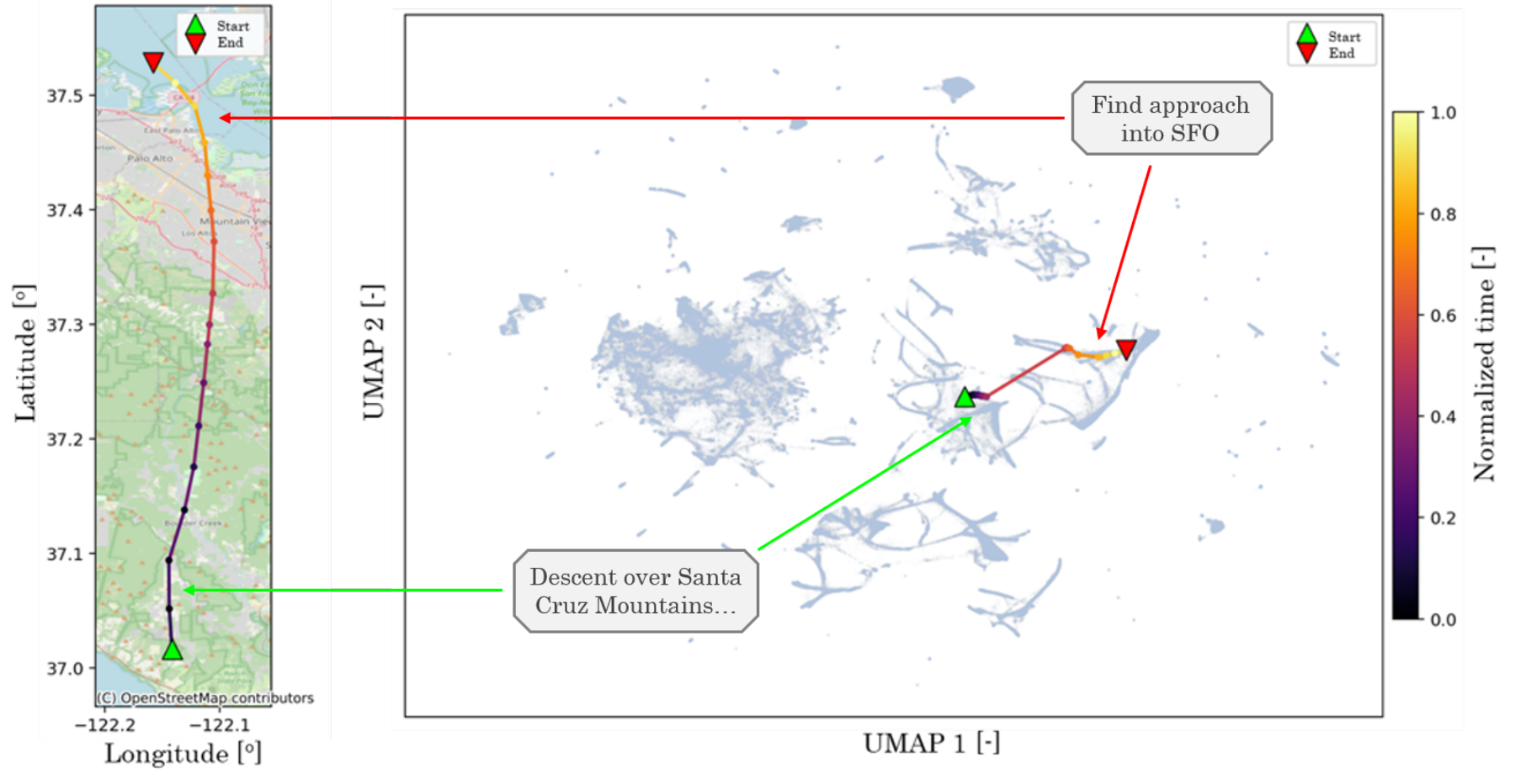

如果联合空间真的可检索，单架飞机的连续飞行应在潜在空间呈现簇内平滑、跨阶段跳变的轨迹，这正是管制员对分段连续的直觉映射。
看图路径： 1. 看左图地理轨迹从 Santa Cruz 山脉到 SFO 的南北走向；2. 看右图潜在轨迹中绿色起点到红色终点的连续段与中间跳变；3. 对照颜色条归一化时间，理解簇内连续、簇间跳变的含义
论文图 17。原论文 Figure 17:：“Trajectory of a single aircraft in the latent space of the trajectory tower.”。
左图是地理上从 Santa Cruz 山脉向 SFO 进近的南北向轨迹，横轴经度 -122.2 至 -122.1、纵轴纬度 37.0 至 37.6，起终点用绿/红三角标记，颜色按归一化时间从黑到黄；右图是它在轨迹塔潜在空间的投影，横轴 UMAP1、纵轴 UMAP2，背景为全体数据的浅蓝密度，彩色线从绿色起点经红色跳变到黄色终点，标注 Descent over Santa Cruz Mountains 与 Find approach into SFO。图中可见轨迹在簇内连续滑行，跨飞行阶段时跳变，右侧黄色段在浅蓝密度边缘的连续延伸与中间红色跳变线段清晰可辨。
根据论文正文与图中报告值整理，第一张表回答“对齐是否显著优于随机、温度与泛化如何”，统一在 N=5229 验证候选、余弦最近邻、InfoNCE 温度截断[0.04,100] 条件下比较，指标方向为 R@K 越高越好、损失越低越好。
| 比较条件 | 候选规模与指标 | 关键值（论文报告） | 方向说明 | 这项数字支持什么 |
|---|---|---|---|---|
| 随机基线 | N=5229, R@1/R@5/R@10 | 0.02% / 0.10% / 0.19%, InfoNCE=log512=6.24 | 越高越好/损失越低越好 | 理论下界 |
| V2TATC 验证集语音→轨迹 | 同上 | 23.5% / 59.7% / 72.6%, 验证损失 1.585, τ=0.04 触底 | R@K 越高越好 | 对齐有效，相对随机提升 1175/597/382 倍 |
| 训练 vs 验证 | InfoNCE | 训练≈0.45 vs 验证≈1.585 | gap 越大越过拟合 | 多样性不足而非容量不足 |
这张表净收益是检索从随机 0.02% 到 23.5% 的 3 个量级跃升，失败项是温度数个 epoch 内钉在 0.04 下界且验证 gap 达 1.14，不能推出模型已学到均匀度量或能在新空域保持同等 R@1。
根据论文正文与图中报告值整理，第二张表回答“语音条件预测保留了多少纯轨迹能力，轻量头是否必要”，统一在 10 步上下文预测后 4 步、归一化 delta z-score 空间、单次前向非自回归条件下比较，MSE 越低越好。
| 路径 | 输入与头 | 全局 MSE | 位置/高度/航向 MSE | 物理换算（论文换算） | 结论 |
|---|---|---|---|---|---|
| Path A 直接 MAE 重构 | 10 步上下文→4 步，MAE 头 | 0.071 | 0.003 / 0.009 / 0.156 | 位置≈1.5km, 高度≈180m, 航向≈42° | 上界 |
| Path B 语音→流+StepPredictor | 语音经 f_v∘f_t^{-1}→4 步 | 0.710 | 0.012 / 0.022 / 1.998 | 位置≈3.1km, 高度≈280m, 航向≈86° | 跨模态代价约 10 倍 |
| Path B 零样本无头 | 同上但无预测头 | 2.015 | 0.567 / 1.281 / 0.669 | 航向≈149°, 高度≈2.1km | 分布偏移导致失效 |
这张表净收益是有头比无头全局 MSE 降低约 2.8 倍，证明冻结 MAE 隐空间与流重构输出存在分布偏移，失败项是零样本高度与位置 MSE 飙升至 0.567/1.281，不能推出语音预测已可用，航向 86°误差在终端区仍不可接受且长时需外层重复预测。
如果去掉对比监督或把可逆与对比合在一起，会怎样
论文对比了中间对齐的 3 种架构：Arch.0 基线（对比 FFNN+RealNVP 双阶段）、Arch.1 1 阶段流（同一对 RealNVP 既做对比又做可逆）、Arch.2 纯流（单 RealNVP 直接在模态间映射，无联合空间与对比）。用“前 K 个主方向承载的累计方差”与有效秩来衡量对齐的紧凑度——越紧凑，说明信息被少数轴一致地承载，而非分散到大量噪声方向。
为了回答对比监督是否让联合空间更紧凑，我们在统一的 1024 维联合空间、相同编码器与数据划分下比较 3 种对齐架构，以累计方差占比与有效秩为指标，方差占比越高、有效秩越低表示对齐越集中、越紧凑。
| 主方向数 K | Arch.0 个基线 | Arch.1 1 阶段流 | Arch.2 纯流 | 有效秩 | 读法 |
|---|---|---|---|---|---|
| 5 | 0.42 | 0.34 | 0.27 | 203 vs 806 vs 564 | 前 5 轴方差占比越高越紧凑 |
| 10 | 0.61 | 0.51 | 0.43 | 同上 | 同上 |
| 20 | 0.78 | 0.70 | 0.62 | 同上 | 同上 |
| 50 | 0.93 | 0.88 | 0.84 | 同上 | 同上 |
这张表净收益是基线在 K=5 时 42% 方差显著高于纯流 27% 且有效秩 203 远低于 806，失败项是 1 阶段流有效秩反而最高 806 说明把对比塞进流会摊薄信息，不能推出紧凑就等于检索更好，仍需 R@K 验证。

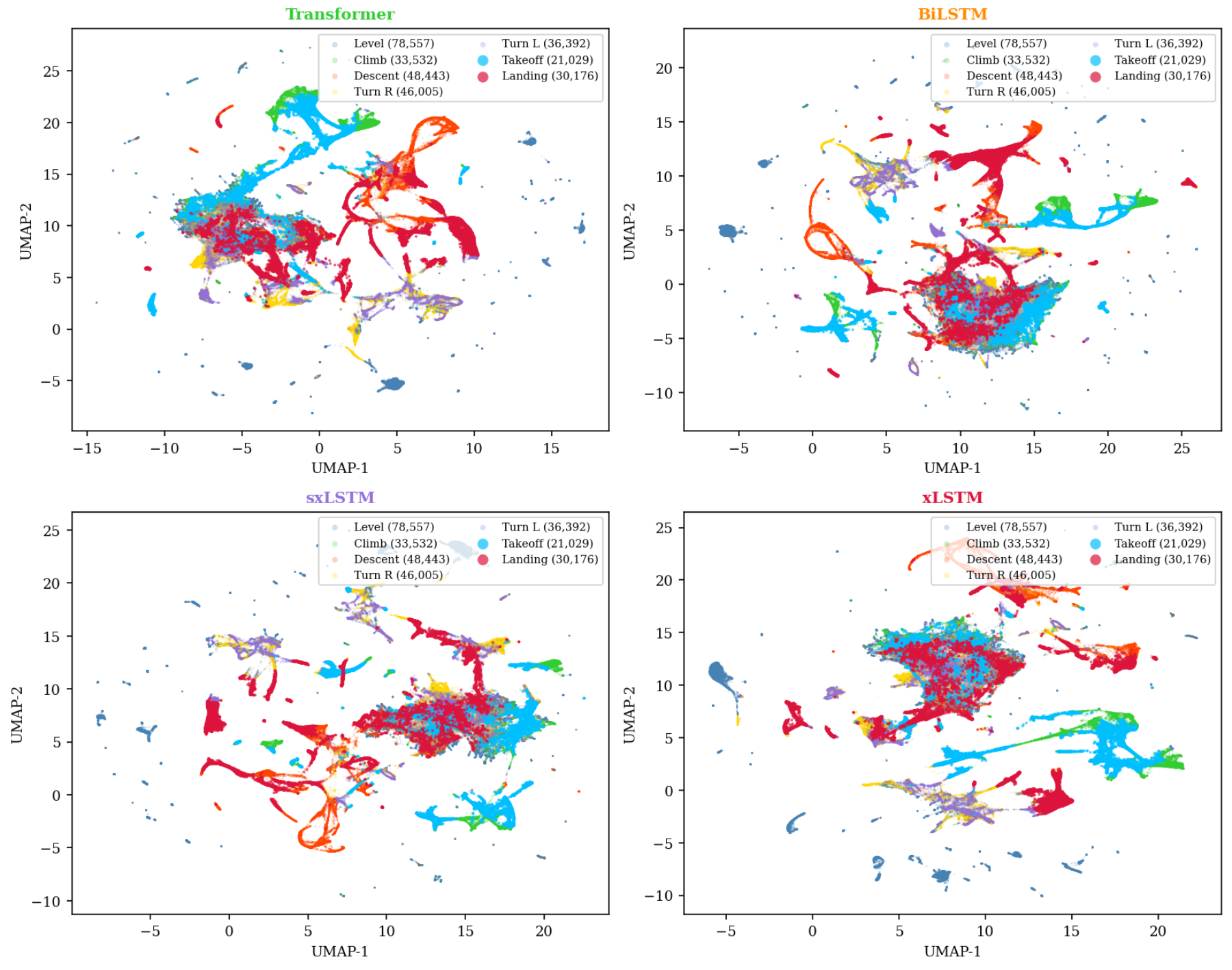

要判断骨干选择是否影响这种紧凑性，需要对比 4 种轨迹编码器在相同 MAE 目标下的潜在几何是否一致。
看图路径： 1. 对比四幅 UMAP 中红色 Landing 与青色 Takeoff 的分离与重叠差异；2. 看 BiLSTM 与 Transformer 在中心 blob 的紧凑度差异；3. 注意坐标轴范围不同，说明不同骨干的尺度不变性
论文图 18。原论文 Figure 18:：“UMAP projections of the MAE trajectory latent space for the four candidate backbones (Transformer, BiLSTM, sLSTM, xLSTM).”。
四幅 UMAP 按 2×2 排列：左上绿色标题 Transformer、右上橙色 BiLSTM、左下紫色 sxLSTM、右下红色 xLSTM，横轴 UMAP-1、纵轴 UMAP-2，图例给出 Level、Climb 等 7 类阶段样本数。图中可见尽管验证 MSE 仅差 4e-4（0.0351-0.0354），几何却相似：都有中心 blob 与外围分离簇，且颜色邻接关系一致，说明 MAE 在 14 步窗口上已架构无关。细节上 Transformer 的中心 blob 最分散、按阶段组织最清晰，因而被保留；但 BiLSTM 训练成本仅 0.23 倍，若要规模化，性价比更优。
边界在哪里：数据、度量与“可逆”的诚实说法
论文把局限写得很直白。数据上，仅湾区 4 天、5.2 10000 对，偏向有语音的商业航班，温度塌陷与泛化 gap 是直接后果；多终端区、复杂机动与气象的泛化未验证。
度量上，轨迹预测仅用归一化 MSE，未与外部轨迹预测 SOTA 对比，且未报告多随机种子方差与显著性，R@1 23.5% 虽比随机高 3 个量级，绝对值仍低，航向与垂直速率误差仍达数十度与数百米，离可用告警还有距离。
“可逆”也需弱化理解。均值池化本身不可逆，零填充到 1792 维再靠重构损失把多余维压向 0，更多是拟合技巧而非信息论上的双射；波形回放靠查表，跨模态生成是潜在翻译而非真正合成。隐私与许可上，LiveATC 音频的再分发合规性讨论不足。
未来工作指向 3 条：用对抗对齐或端到端微调 StepPredictor 缩小分布偏移，用扩散与 classifier-free guidance 提升语音条件生成，扩充多源数据与引入 METAR/飞行计划等多模态。
可复现性与开源：给了什么、没给什么、复现要补什么
开源是本文的加分项：5 个 GitHub 仓库覆盖采集、预处理、分析、MAE 预训练与 Voice2Traj 训练，HuggingFace 发布 SF_bay_voice2traj_dataset 的 HDF5 分片与元数据，论文统计 52,285 对、子集约 83,223 条，含 16 kHz int16 波形、(N,T,7) 轨迹与 metadata_json。关键超参披露完整：投影器 1280→4096→1024 与 1792→4096→1024、SELU、dropout0.2、AdamW 1e-4、batch 512、温度[0.04,100]、流 8 耦合块[256,256]、MAE 4 层 d128、掩码 0.25 等。
缺口在于：自训练投影器与流权重未提供直接下载，仅复用冻结 Whisper/Wav2Vec；硬件型号、数量与训练时长未说明；合成增强 40,000 条的采样细节分散在正文与附录。复现时需补：按论文 Table 4 与附录 A 重建训练脚本，固定随机种子并报告方差；用 VRAM 感知池复现转录流水线；严格按航班优先与 5 级正则复现配对，否则数据偏置会改变检索基线。
为了对照已提供与缺失的复现要素，下表在统一的数据、模型、评估与流程维度下整理论文已给、需自补的内容及对复现的影响，指标方向为完整性越高越可复现。
| 维度 | 论文已提供 | 缺失或需自补 | 对复现的影响 | 建议补测 |
|---|---|---|---|---|
| 数据 | HDF5 分片、HuggingFace 子集、采集与配对代码 | 完整 52k 的下载脚本与 LiveATC 授权说明 | 决定能否复现相同偏置与中位高度 | 核对高度直方图与频率分布 |
| 模型 | Whisper large-v3 冻结权重、MAE 与投影器/流的超参 | 投影器与流的训练权重、GPU 配置与时长 | 影响 R@K 与温度曲线的精确复现 | 固定种子跑 3 次报告方差 |
| 评估 | R@K、InfoNCE、MSE 及物理换算公式 | 多种子方差、外部基线对比 | 影响对“提升是否稳健”的判断 | 对比纯轨迹 SOTA 与随机检索 |
| 流程 | 5 级呼号正则、VAD 与池化细节 | 端到端一键脚本与环境版本 | 影响从原始 MP3 到 HDF5 的闭环复现 | 容器化复现 VRAM 池与原子落盘 |
这张表净收益是开源覆盖了从原始 MP3 到 HDF5 的全链路代码与子集数据，失败项是核心投影器与流权重未直接发布且硬件预算缺失，不能推出一键复现 R@1 23.5%，需自补训练与多次随机种子验证。
收束：这张“联合地图”能做什么、不能做什么
回到开头的问题：机器能否像管制员那样，把一句话和一条轨迹在脑中对上？V2TATC 给出的答案是“能对上，但还不够准”。它用对比学习证明了语音意图与轨迹机动在嵌入层面可对齐——5229 选 1 的检索从 0.02% 到 23.5%，且联合空间自发按塔与阶段组织；又用可逆流把“只能检索”推进到“可翻译”，让语音条件预测成为可能。
代价是数据多样性与分布偏移：温度塌底、验证 gap、预测误差放大 10 倍，都指向同一瓶颈——4 天单空域的数据不足以让对比学到均匀的度量。对刚入行的研究生，这篇工作的教学价值在于分工的清晰：让 MAE 负责运动先验，让冻结大模型负责语义鲁棒，让对比负责度量，让流负责可逆。
每段各司其职，合在一起才撑起“点击飞机找回通话、听通话找到飞机、指令-轨迹不一致告警”的决策支持积木。若要继续推进，最务实的下一步不是换更大骨干（4 种骨干 MSE 几乎相同），而是扩数据、做对抗对齐、让预测头与流端到端适配——把 Path B 从 10 倍差距拉到 2 倍内，这张地图才算真正可用。
