📄 用最轻的耳蜗换最高的精度：HLP 脉冲编码为何在干净数据上赢、在嘈杂数据上输
英文题目：Conjoint Audio-to-Spikes Encoding and Processing for Efficient Neuromorphic Speech Recognition
一句话：论文用仅靠阈值调控脉冲密度的可编程 Butterworth 滤波器组与 IF 神经元构成非可学习 HLP 编码器，配合 100 步累积器与前馈 SNN 联合优化，在 Heidelberg Digits 上以 13 通道 100k 参数达到 99.77% 超越同类流水线，却在多说话人 GSC 上暴露对异构噪声鲁棒性不足的代价，并以 Zynq-7000 定点化 LLP 实现验证在线可行性。
标签：#语音识别 #端到端 #音频分类 #高效推理
评分：6.8/10 | 创新 1.4/2 | 技术严谨 1.1/1.5 | 实验充分 1/1.5 | 清晰度 0.8/1 | 影响力 0.9/1.5 | 开源 0/1.5 | 可复现 0.3/0.5 | 工程/实践 1.3/1.5
👥 作者与机构
- Valentin M. Meunier：机构信息未在 arXiv HTML 中可靠披露
- Amélie Gruel：机构信息未在 arXiv HTML 中可靠披露
- Pierre Lewden：机构信息未在 arXiv HTML 中可靠披露
- Adrien F. Vincent：机构信息未在 arXiv HTML 中可靠披露
- Sylvain Saïghi：机构信息未在 arXiv HTML 中可靠披露
💬 毒舌点评
亮点在于把高层可编程滤波器组与积分发放神经元绑定的轻量编码器做到了可在 FPGA 上端到端跑通，并在受控的 Heidelberg Digits 上以极简前馈脉冲网络刷出超高精度，工程闭环完整。短板是复杂多说话人场景下泛化明显掉队，NTIMIT 仅 63.98% 且 GSC 远落后于 Lauscher 与 Speech2Spikes 的同类流水线，却未给出每通道阈值或更强时序建模等实质补救验证，效率指标也停留在脉冲计数层面。
📌 核心摘要
针对现有神经形态音频数据稀缺且高仿真人工耳蜗编码器难以在数字硬件高效部署的问题，本文提出基于高层可编程（High-Level Programmable, HLP）滤波器组的非可学习音频到脉冲编码与脉冲神经网络（Spiking Neural Network, SNN）联合优化流水线。编码端采用 \(N_f\) 个对数间隔的 4 阶 Butterworth 带通滤波器加整流与无泄漏积分发放（Integrate-and-Fire, IF）神经元，配合累积器将脉冲压缩至 100 个计算步后送入全连接前馈 SNN 分类器。相较 Lauscher 等高阶生物物理模型，该设计以可编程阈值直接调控脉冲密度并显著降低存储与计算开销，同时保持可跨数据集复用的固定编码前端。与已有非可学习编码的神经形态流水线相比，本文在 Heidelberg Digits 的神经形态版本 NHD 上达到 99.77% 的测试精度，超越同类最优约 1.5 个百分点并首次给出 TIMIT 的端到端脉冲编码评估。该流水线已在 Zynq-7000 上以 8 通道低层可编程（Low-Level Programmable, LLP）实现完成在线验证。局限在于编码器为追求硬件友好而牺牲对异构噪声与说话人多样性的鲁棒性，在 Google Speech Commands 等复杂数据上竞争力下降。
🔗 开源与复现资源
- 代码：论文中未提及代码链接
- 模型权重：论文中未提及
- 数据集：论文中未提供直接下载链接，共涉及 7 个数据集。Heidelberg Digits (HD) 包含 10420 条样本，12 个说话人，采样率 48 kHz，分为 80% 训练集和 20% 测试集。Spiking Heidelberg Digits (SHD) 为 HD 经 Lauscher 编码的脉冲版本。Google Speech Commands v0.2 (GSC) 包含 105830 条样本，2618 个说话人，35 个类别，采样率 16 kHz，分为 71% 训练集、10% 验证集和 19% 测试集。Spiking Speech Commands (SSC) 为 GSC 经 Lauscher 编码的脉冲版本。TIMIT 包含 630 个说话人，采样率 16 kHz，经切分为 0.25 s 单音素样本后用于生成 Neuromorphic TIMIT (NTIMIT)，类别数缩减至 39。Neuromorphic Heidelberg Digits (NHD) 和 Neuromorphic Speech Commands (NSC) 为作者使用 HLP 编码器生成的新脉冲数据集，论文中未提及公开获取链接或开源协议
- Demo：论文中未提及
- 复现材料：论文在第 II-C 节和第 III-A 节提供了训练配置。分类器为全连接 SNN，隐藏层采用 LIF 神经元，\(\beta\) 设为 0.9，膜电位采用减法重置，输出层通过统计脉冲数量进行分类。训练使用 arctangent 替代梯度结合 Adam 优化器和 Mean Square Error Spike Count Loss，针对 dead neuron 问题修正了目标发放率。每个实验重复至少 3 次并使用不同随机种子，报告多轮平均后的最佳推理准确率。典型架构为 \(N_f\) - 300 - 300 - \(N_o\)，其中 \(N_f\) 取 13 至 700，\(N_o\) 取决于数据集类别数。论文系统保存了初始和最终权重与偏置以支持硬件实现，评估周期为 200 epoch，论文中未提及具体检查点下载链接
- 论文中引用的开源项目：论文引用了多个第三方开源编码器与工具但未在正文中提供具体 URL 链接。包括 Lauscher 人工耳蜗模型 [11]，Speech2Spikes [13]，Spiking-Leaf [14]，High-Level Programmable (HLP) 编码器 [18]，以及用于生成脉冲数据的软件模拟器 [8, 9, 10]，论文中未提及上述项目的具体仓库链接
🧭 深度解读
为什么音频的神经形态化比视觉更难讨巧
把声音变成脉冲，听起来像把波形采样后直接阈值化就行，但人耳并非如此工作。耳蜗把宽带信号分解到不同特征频率的通道，每个通道只对特定频带敏感，再由毛细胞将机械振动转为稀疏的神经发放。
这种分解既保留了语音的时频结构，又把连续能量压缩为事件，天然适合事件驱动的脉冲神经网络。难点在于现实中几乎没有原生脉冲音频数据集，研究者只能用软件把现有波形数据集转成脉冲，再拿去训练 SNN。
如果编码器做得过于逼真，比如求解耳蜗膜上声波传播的复杂物理方程，精度可能高但参数众多、内存占用大、难以在嵌入式数字硬件上实时跑。如果做得过于简单，比如对每帧做傅里叶变换再阈值化，又丢失了生物启发的对数频率排布与时序稀疏性。
更棘手的是，编码与分类往往被分开优化：编码器追求仿生，分类器追求精度，二者脉冲统计不匹配会导致后端要么被噪声脉冲淹没，要么因脉冲过少而学不到判别信息。这篇论文的切入点正是把编码与处理当成一个联合优化问题。
三条路线：高仿真、轻量化与可学习前端
自 Lauscher 在 2020 年提出高仿真人工耳蜗模型后，Heidelberg Digits 的脉冲版本 SHD 与 Google Speech Commands 的脉冲版本 SSC 成为事实基准。Lauscher 用 700 个通道模拟耳蜗物理传播，脉冲稀疏但孤立的单脉冲多，信息丰富却计算与存储开销大。
后续的 Speech2Spikes 则走另一条路，用傅里叶变换等非神经形态操作产生脉冲，计算轻但生物启发性弱，且在 HD 上需要 80 通道 256 宽度的线性 SNN 才能达到 98.3%。可学习前端如 Spiking-LEAF 把滤波器本身放进梯度优化，在 GSC 上能冲到 93.95%，但编码器与任务绑定，换数据集就要重训。
还有一类工作直接把非脉冲特征喂给 SNN 第一层，让第一层把浮点转为脉冲。这本质上把编码与分类混在一起，精度虽高却无法以脉冲形式存储与复用数据，违背了端到端神经形态的初衷。
非可学习编码 × 端到端神经形态流水线： 非可学习编码指滤波器与发放阈值在训练中冻结，不随分类损失更新，保证同一脉冲数据集可被多个后端复用；端到端神经形态流水线则要求从原始波形到类别判决全程以脉冲事件衔接，数据以脉冲形式存储与传输。二者结合的意图是避免把编码器过拟合到单一任务，同时保留事件驱动的低功耗优势，与可学习前端如 Spiking-LEAF 或直接把浮点特征喂给 SNN 第 1 层的做法形成明确边界。
论文明确划定比较范围：只与非可学习、端到端脉冲输入的流水线比较，排除可学习前端与非脉冲输入的 SNN。这样做是为了公平地回答轻量可编程设计能否以更少参数与更少脉冲超越高仿真编码器。
这个边界也解释了为何论文要同时报告 HD 与 GSC：前者 12 人、录音棚干净，后者 2618 人、众包噪声大，正好检验轻量编码在受控与异构场景下的泛化差异。
要解决的不是单点精度，而是精度每脉冲的性价比
传统语音识别只关心词错误率，神经形态语音识别还要关心每正确分类 1 次花了多少脉冲。脉冲少意味着突触操作少、访存少、动态功耗低，但脉冲过少会丢失细粒度的频谱与时序线索。
论文把问题形式化为在固定计算步数下，寻找编码器参数与分类器容量的帕累托前沿：精度越高越好，脉冲越少越好。为此作者定义了两个硬件无关的效率指标：训练效率为测试精度除以到最优轮次为止的累计突触操作数，推理效率为测试精度除以单轮推理的突触操作数。
前者反映为达到某个精度付出的训练代价，后者反映部署后的单次代价。后续实验会显示训练效率受最优轮次早晚影响大而不稳健，推理效率更能反映真实部署成本。
另一个隐含问题是跨数据集可复用性。HD 采样率 48 kHz、20 类，GSC 与 TIMIT 采样率 16 kHz、分别为 35 类与 39 类音素，且 TIMIT 被切成 0.25 秒单音素短句，时序上下文更短。编码器若对某个采样率过拟合，就无法在三者间用同一套超参取得稳定表现。
流水线全景：从波形到赢者脉冲计数
流水线输入是原始波形，输出是类别判决，中间以脉冲事件流衔接。第一步可选的 RMS 幅度归一化把 GSC 与 TIMIT 的异构响度拉齐，HD 则跳过此步。第二步 HLP 编码器把波形送入 Nf 个对数间隔的 4 阶 Butterworth 带通滤波器，每个滤波器以 2 阶节 SOS 形式实现。
滤波输出经绝对值整流后驱动一个无泄漏的 IF 神经元，跨阈即发放。第三步累积器把原始采样点按帧聚合为 100 个计算步，HD 的 1.4 秒 48 kHz 样本每帧 672 点。第四步全连接前馈 SNN 对 100 步的脉冲张量做时序积分，最后统计输出层在全部时步的脉冲总数，取最大值对应类别。
这条路径刻意保持简洁：编码端不学习、分类端只学权重与偏置，脉冲计数即判决，避免了注意力、循环或延迟学习等复杂结构。简洁的代价是模型对复杂声学变异的建模能力受限，但换来的是参数量小、事件稀疏、易于映射到 FPGA。
在拆解每个模块前，先建立对整体数据流与频带排布的直观认识，这能帮助理解后面对数间隔与脉冲稀疏性的联系。图 1 是理解这种联系的最佳入口，需要同时对照信号路径与频带排布来观察。
看图路径： 1. 沿左上虚线框看时序信号如何进入固定编码器再以 Spikes 进入 SNN；2. 对比下方紫色展开的 Nf 通道中 2 级 SOS、abs 整流与 IF 神经元的串联；3. 在右侧面板 B 的波形与 C 的光栅间对应脉冲簇的时序对齐；4. 在 D 的对数频率轴上区分实线 HLP 与虚线 LLP 的 8 个中心通道重叠

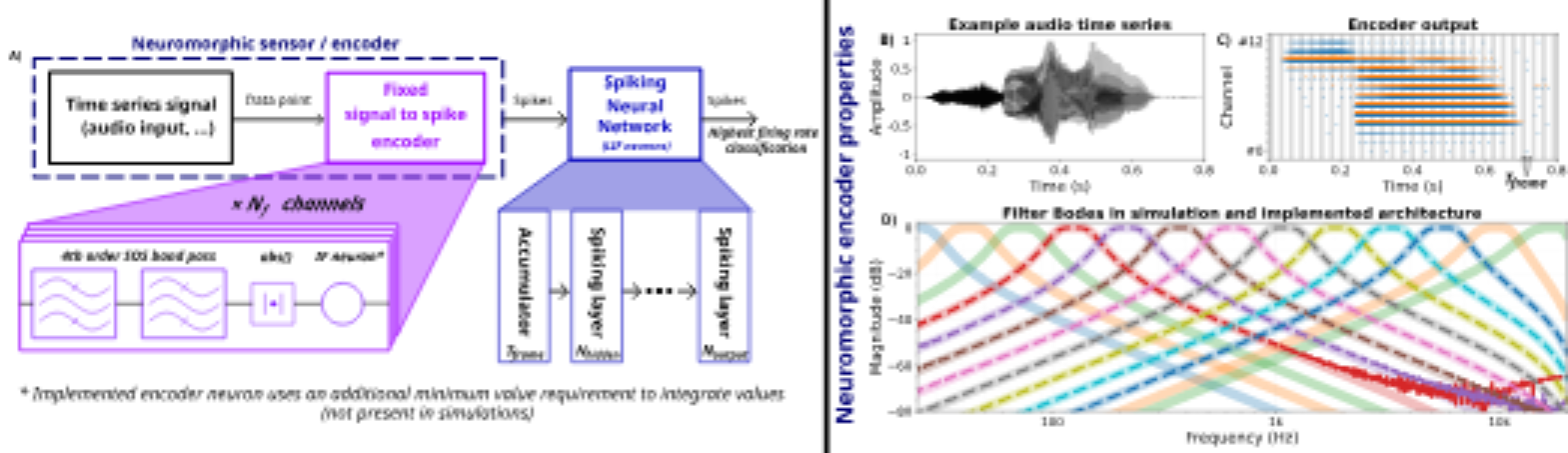

论文图 1。原论文 Fig. 1:：“A) Our general architecture for SNN classification of audio time-series.”。
图 1 左侧 A 用虚线框标出固定编码器与 SNN 的单向箭头，下方紫色展开显示每个通道内 2 级 SOS、abs 与 IF 的串联。右侧 B 的零号样本波形在 C 中对应为 13 通道蓝色光栅与 8 通道橙色硬件光栅，脉冲簇在 0.3 至 0.6 秒间密集而两端稀疏。D 的对数频率轴上 13 条实线 HLP 与 8 条虚线 LLP 在中心频带高度重合，说明硬件裁剪保留了信息最集中的中频段。
编码器：用阈值一把尺子管住脉冲密度
HLP 编码器的核心是滤波器组加整流加 IF 神经元。滤波器中心频率在 25 Hz 到 Fmax 之间对数间隔排布，Fmax 随采样率取 16667 Hz 对应 48 kHz 数据、6650 Hz 对应 16 kHz 数据，使最高滤波器的截止频率刚好落在奈奎斯特频率之下。
品质因子 Q 固定为 2.5，阶数固定为 4。Q 大则通带窄、冲激响应更振荡，阶数高则滚降更陡但递归状态更多。实验显示 4 阶以上对精度无显著提升而 2 阶明显下降，因此 4 阶是硬件资源与精度的平衡点。
整流采用绝对值，把双极性滤波输出转为单极性能量，再送入无泄漏 IF 神经元。其动力学可写作
\[V[t+1] = V[t] + |y_f[t]|\]\[s_f[t] = 1 \text{ if } V[t] \geq T \text{ else } 0,\; V[t] \leftarrow V[t] - T \cdot s_f[t]\]其中\(y_f\) 为第\(f\) 通道滤波输出，\(T\) 为发放阈值，\(s_f\) 为脉冲。无泄漏意味着膜电位不衰减，阈值成为唯一的密度控制器。
阈值 T 在 NHD 与 NSC 上取 1、在 NTIMIT 上取 0.06 时取得最佳折中，RMS 缩放 0.02 仅用于 GSC 与 TIMIT 以降低对异常大振幅的敏感性。
HLP 编码器 × LLP 编码器： HLP 编码器是面向仿真与调参的高层可编程版本，用浮点 SOS 结构的 4 阶 Butterworth 滤波器加无泄漏 IF 神经元，靠阈值 T 直接控制脉冲密度；LLP 编码器是其面向 FPGA 的低层可编程定点化镜像，把系数固化为 Q9.22 定点、为抑制 IIR 残余直流引入死区阈值并把偏置置零。二者搭配的意义在于先用 HLP 快速扫参找到跨数据集可复用的最优配置，再近无损地映射到 LLP，保证仿真精度与硬件在线推理的一致性。
滤波器组 × 脉冲密度： 滤波器组负责把宽带语音按对数间隔的中心频率分解到 Nf 个窄带通道，每个通道的 Q 值与阶数决定通带宽度与滚降陡峭度；脉冲密度则是整流后信号驱动 IF 神经元跨阈值产生的单位时间脉冲数。论文把二者绑定为可编程关系：固定 Q=2.5 与 4 阶，仅通过阈值 T 与最高中心频率 Fmax 调节密度，通道数 Nf 在 13 以内即可饱和精度，密度低则突触事件少、能耗低，密度过低则信息丢失，二者的联合调优是效率与精度的核心杠杆。
这种设计把原本需要解偏微分方程的 Lauscher 模型压缩为少量可编程参数，通道数从 700 降至 13 仍能饱和精度，脉冲也从分散的孤立事件变为信息带内更连续的簇，为后端线性 SNN 提供了更易积分的输入。
累积器与分类器：把稀疏事件变成可学习的计数
累积器的作用常被低估。它把编码器产生的高时间分辨率脉冲流压缩到 100 个计算步，既统一了不同长度样本的批处理形状，也直接按比例削减了 SNN 的时间展开次数。没有这一步，后端需要在 672 倍更细的时序上做反向传播。
分类器为\(N_f - N_h - N_h - N_o\) 的前馈结构，隐藏层与输出层后接 LIF 神经元，其离散动力学为
\[V[t+1] = \beta V[t] + W x[t] + b - T_{out} s[t]\]其中\(\beta=0.9\) 为泄漏系数，\(W,b\) 为可学习的权重与偏置，\(x\) 为输入脉冲，\(s\) 为输出脉冲，重置采用减法而非置零以保留超阈残余。
网络通过反正切替代梯度实现 BPTT，用均方误差脉冲计数损失做率解码：
\[\mathcal{L} = \frac{1}{N_o}\sum_{c}( \sum_t s_c[t] - \hat{r}_c)^2\]其中\(\hat{r}_c\) 为校正后的目标发放率，推理时直接比较输出层在 100 步内的总脉冲数。
积分发放神经元 × 泄漏积分发放神经元： 积分发放神经元（IF）无膜电位泄漏，输入整流后的滤波能量直接累积到阈值即发放，适合做编码端对能量做无偏积分；泄漏积分发放神经元（LIF）在分类器中引入泄漏系数 β=0.9，使膜电位随时间衰减而具备时序遗忘与稳定性。编码用 IF 是为了让阈值成为唯一的密度旋钮、简化硬件，分类用 LIF 是为了让网络在 100 个计算步上做时间积分与遗忘的平衡，组合后实现了前端保信息、后端做时序判决的分工。
累积器 × 计算步： 累积器把原始采样率下的脉冲流按帧聚合到固定的 100 个计算步，例如 1.4 秒 48 kHz 的 HD 样本每步聚合 672 个采样点；计算步则是 SNN 实际展开的时间步数，直接决定推理时的突触操作次数。累积器的作用是把可变长度音频对齐为定长时序张量，既降低后端时间复杂度，又让不同采样率数据集能在同一 SNN 结构下比较，代价是时间分辨率被压缩，需要在精度损失与步数开销间权衡。
隐藏层宽度\(N_h\) 与深度在实验中被系统扫描，200、600、1200 三档宽度与 1 至 3 层深度组合显示 2 层 300 宽在 NHD 上最优、3 层 400 宽在 NTIMIT 上最优，但 2 层 300 宽在 3 数据集上均保持在最优 2% 以内且效率更高。
如何训练一个不可微的脉冲网络
SNN 的发放是阈值比较，不可微。论文采用 snnTorch 中的反正切替代梯度，在前向仍用硬阈值发放，在反向用平滑的反正切导数近似梯度，使 Adam 优化器能沿时间展开做 BPTT。损失为均方误差脉冲计数损失，目标是让正确类别的输出神经元在 100 步内发放更多脉冲。
为缓解死神经元问题，目标发放率经校正避免某些神经元从不发放。训练轮次按数据集难度区分：HD 训练 200 至 400 轮，GSC400 轮，TIMIT100 轮，每配置至少 3 个随机种子取最优测试精度平均。
编码器参数在训练中冻结，阈值、Q、阶数、Fmax 均不在梯度更新范围内。这保证了脉冲数据集的复用性，也让效率指标能纯粹反映分类器的脉冲代价而非编码器的学习动态。初始与最终权重系统保存以支撑后续硬件映射。
硬件侧的训练则引入额外约束：为避免 IIR 滤波器定点化后的残余直流导致自发放电，在编码神经元加入死区阈值。为避免偏置为正时在无输入时持续发放，把 SNN 偏置置零，参数量因此减少 210。这种硬件感知训练使仿真精度略低于软件最优的 99.77%，但换来了可连续运行的事件驱动调度。
数据从哪里来、怎么切、用什么比
要回答轻量编码是否可复用，必须在采样率、说话人数与任务粒度都不同的数据上用同一套协议比较。本节要回答的比较问题是：同一套 HLP 参数能否在 48 kHz 干净小数据与 16 kHz 嘈杂大数据间保持稳定。
统一条件是 100 步累积与脉冲计数判决，基线严格限定为非可学习耳蜗编码加 SNN 的端到端流水线，指标方向为精度越高越好、突触操作数与参数量越低越好。根据论文正文与图中报告值整理，数据集与协议如下表所示。
| 数据集 | 脉冲版本与编码器 | 采样率 | 类别数/说话人 | 样本与划分 | 编码关键参数 |
|---|---|---|---|---|---|
| HD | SHD Lauscher / NHD HLP | 48 kHz | 20 类 / 12 人 | 10420 条 80%/-/20% 1.4 秒裁剪补零 | Fmax 16667 Hz Q2.5 4 阶 T=1 无 RMS |
| GSC v0.2 | SSC Lauscher / NSC HLP | 16 kHz | 35 类 / 2618 人 | 105830 条 72%/9%/19% 1 秒 | Fmax 6650 Hz Q2.5 4 阶 T=1 RMS0.02 |
| TIMIT | NTIMIT HLP 首次端到端 | 16 kHz | 39 类 / 630 人 | 241225 条 80%/-/20% 0.25 秒单音素 | Fmax 6650 Hz Q2.5 4 阶 T=0.06 RMS0.02 |
表中可见 NTIMIT 样本数最多但单样本时序最短，GSC 说话人数最多因而异构性最强。这两点直接解释了后续精度与效率的差异方向。
评估除精度外，引入参数量与基于突触操作数的训练效率与推理效率。论文指出训练效率受最优轮次早晚影响大而不稳健，转而以推理效率 Eff_inf 作为主要优化目标。
需要留意的是，NTIMIT 目前没有已发表的端到端基线可比，且所有精度均为至少 3 种子平均后的最优测试精度，硬件侧尚未报告真实功耗与面积。
主结果：在干净数据上以小搏大，在嘈杂数据上暴露短板
本节要回答的核心问题是：在同为非可学习编码的前提下，HLP 加轻量前馈 SNN 能否以更少参数实现对 Lauscher 与 Speech2Spikes 流水线的超越。统一条件为 100 步累积、至少 3 种子平均的最优测试精度，指标方向精度越高越好、参数量与突触操作数越低越好。
根据论文正文与图中报告值整理，关键结果如下表所示，表中精度为明确报告值，解释列说明该数字支持什么。
| 比较条件 | 编码器 | 分类器结构 | 参数量 | 精度 | 该数字支持什么 |
|---|---|---|---|---|---|
| NHD 13-300-300-20 | HLP | 前馈 SNN | 100.5k | 99.77% | 超越 SHD 最优 96.26% 达 3.51 个点，超越 S2S-HD 98.30% 达 1.47 个点 |
| NHD 13-100-100-20 | HLP | 前馈 SNN | 13.5k | 99.69% | 压缩近 8 倍参数仅损失 0.08 个点 |
| SHD 最优基线 | Lauscher | 前馈 SNN 带注意力 200k | 200k | 96.26% | 高仿真编码配复杂分类器仍落后 |
| S2S-HD | Speech2Spikes | 线性 SNN 80-256-256-256-20 | 157k | 98.30% | 傅里叶前端在 HD 上接近但仍低于 HLP |
| NSC 13-600-600-35 | HLP | 前馈 SNN | 390k | 79.96% | 低于 SSC 最优 83.69% 与 S2S-GSC 88.50% |
| SSC 最优 SpikeSCR | Lauscher | SpikeSCR 3.15M | 3.15M | 83.69% | 大模型配高仿真编码在 GSC 上更稳健 |
| S2S-GSC | Speech2Spikes | 线性 SNN 80-256-256-256-35 | 157k | 88.50% | 不同固定前端在 GSC 上显著优于 HLP |
| NTIMIT 13-400-400-400-39 | HLP | 前馈 SNN | 342k | 63.98% | 首次端到端脉冲 TIMIT 基线 |
突触操作数 × 推理效率： 突触操作数指 SNN 在 1 次前向中因脉冲触发的权重累加次数，是硬件无关的动态能耗代理；推理效率 Eff_inf 定义为测试精度除以单次推理的突触操作数。二者组合把只看精度的竞赛转化为精度每单位能耗的竞赛，能跨平台比较不同编码器与网络规模的真实代价，论文据此发现训练效率 Eff_tr 受最优轮次选择影响大而不稳健，转而以 Eff_inf 作为主要优化目标。
最公平的净收益体现在 HD 上：HLP 以 100.5k 参数实现 99.77%，比 SHD 最优少约 100k 参数却高 3.51 个点，比 S2S-HD 少约 56k 参数高 1.47 个点。即使压缩至 13.5k 的极小模型仍保持 99.69%，说明小规模滤波器组在低异构数据上信息保留充分。
失败项在 GSC 上：NSC 的 79.96% 比 SSC 最优低 3.73 个点，比 S2S-GSC 低 8.54 个点，且简单 SNN 在 SSC 上仅 32% 而在 NHD 上 99.77%，说明编码与分类器耦合度高，轻量编码的连续脉冲簇在嘈杂多说话人场景下丢失了细粒度线索。
不能由这张表推出的是 HLP 在所有语音任务上普遍更优，也不能推出参数量小就一定等同于真实能耗低。NTIMIT 的 63.98% 没有直接可比基线，且效率指标仍是突触操作数代理，未折算为瓦特与毫秒。
在进入散点对比前，先看参数量与精度的全局分布，这能直观判断轻量流水线的性价比。图 5 把 HD 与 SC 放在同一坐标系下对比，是检验以小搏大是否成立的关键证据。
看图路径： 1. 左图 HD 与右图 SC 中横轴参数量与纵轴精度的散点分布；2. 识别紫色与橙色星形 HLP 点在 HD 左上角的领先位置；3. 在 SC 右图中观察 HLP 星形被 Speech2Spikes 倒三角超越的差距
论文图 5。原论文 Fig. 5:：“Comparison of recent state-of-the-art approaches to spiked-encoded HD (left) and GSC (right) classification.”。
图 5 左图 HD 中，紫色与橙色星形 HLP 点位于左上角，横轴参数量仅 0.1 至 0.4M 而纵轴精度接近 1.0，明显高于所有空心三角 Lauscher 与倒三角 Speech2Spikes 基线。右图 SC 中，同一星形点下沉至 0.78 至 0.80 附近，被倒三角 S2S-GSC 点拉开约 8 个点差距，且 Lauscher 三角点中亦有 0.836 的更高精度。
更细的效率分析显示，推理效率在 HD 上随通道数减少而提升，而 GSC 上则因精度下滑抵消了脉冲减少的收益。后续消融将定位这种反转的成因是说话人异构性而非样本量。图 8 进一步揭示训练动态如何影响效率指标的稳健性。
看图路径： 1. 左图精度曲线中 NHD-13 浅蓝快速爬升与 SHD 深蓝早期峰后下滑的对比；2. 中图推理脉冲数在对数纵轴上 NHD-700 与 NHD-13 相差 1 个数量级；3. 右图累积训练脉冲数随 epoch 单调上升对训练效率的稀释效应
论文图 8。原论文 Fig. 8:：“Evolution of accuracy and number of spikes propagated within a SNN classifier of architecture NfN_f-300-300-NoN_o over 200 epochs, averaged on 3 runs.”。
图 8 左图精度曲线中，浅蓝 NHD-13 在 20 轮内即爬升至 0.99 并维持平稳，最优点在 157 轮；深蓝 SHD 在 29 轮达峰后缓慢下滑，呈现过训练。中图推理脉冲数在对数纵轴上，NHD-700 比 NHD-13 高 1 个数量级，说明 700 通道的代价巨大。右图累积训练脉冲数随轮次单调上升，解释了为何训练效率会因最优轮次晚而被稀释，而推理效率保持稳定。
消融：滤波器阶数、网络容量与带宽裁剪的边界
本节要回答的比较问题是：编码器的阶数、通道数与带宽以及分类器的深度宽度，如何共同决定精度与推理效率的权衡。统一条件为固定阈值与 Q 值，仅改变待测维度，指标方向为精度越高越好、推理效率越高越好。
先看阶数对下游精度的影响，实验在 NSC-digit 子集上用 8-100-100-10 结构对比 2、4、6、8 阶。选择该子集是为了放大编码差异，避免全量 GSC 的异构噪声掩盖滤波器本身的作用。图 2 直接对比不同阶数的收敛速度与最终精度。
看图路径： 1. 横轴 Epochs 与纵轴 Inference accuracy 的收敛曲线分组；2. 对比 filter order 2 的黄色曲线与其他 3 条曲线的分离幅度；3. 观察 40 epoch 后 4、6、8 阶曲线几乎重合的饱和现象

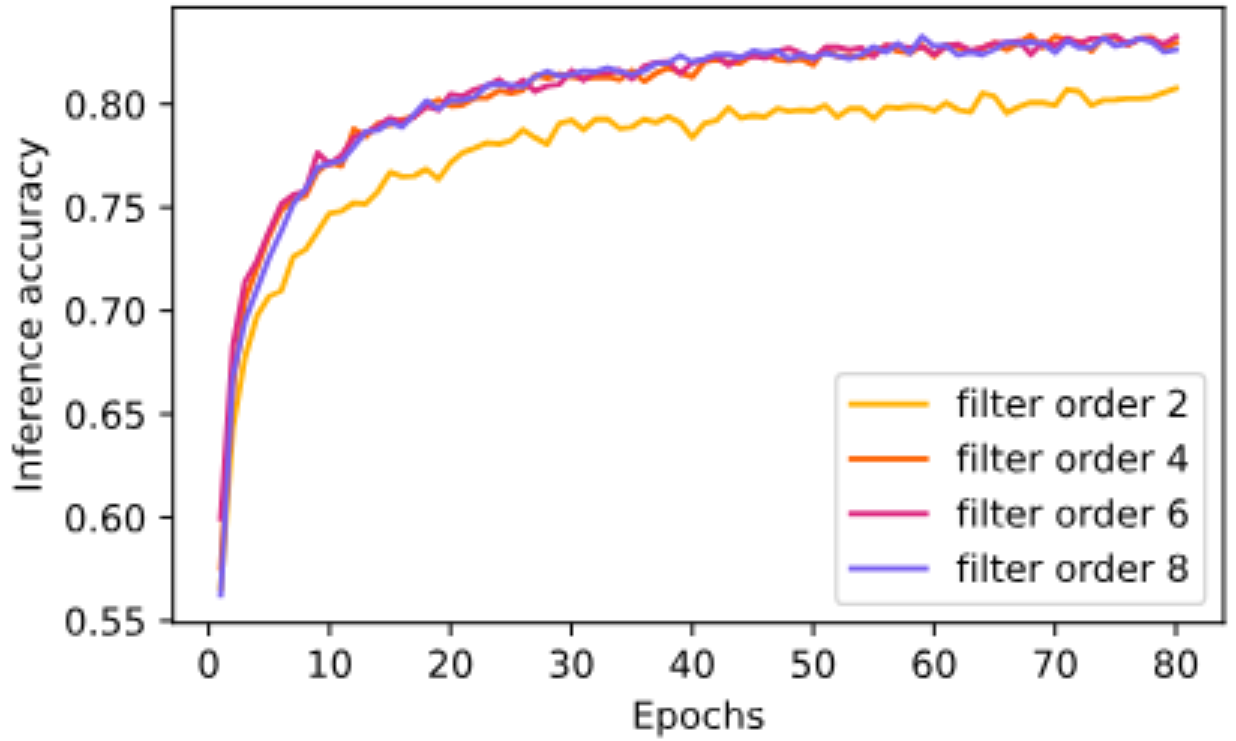

论文图 2。原论文 Fig. 2:：“Impact of the encoding filter order on downstream classification performance.”。
图 2 中横轴为训练轮次、纵轴为推理精度，黄色 2 阶曲线全程低于其他 3 条约 2 至 3 个点，而橙色 4 阶、粉色 6 阶与紫色 8 阶在 10 轮后几乎重合，80 轮时均在 0.83 附近。这说明 4 阶已饱和，更高阶只增加计算与存储而无精度收益，因此后续统一选 4 阶。
再看通道数与网络容量的联合影响，实验在 3 数据集上对比 1 至 3 层、每层 200、600、1200 宽度的组合。统一用 13 通道输入以隔离编码变量，观察不同容量如何分配计算预算。图 4 把精度与推理效率放在同一平面，有助于找到帕累托前沿。
看图路径： 1. 3 列面板 NHD、NSC、NTIMIT 中横轴推理效率与纵轴精度的分布；2. 区分圆形 1 层、菱形 2 层、星形 3 层的深度编码；3. 定位每列中最靠右上方的点对应的隐藏层宽度配置

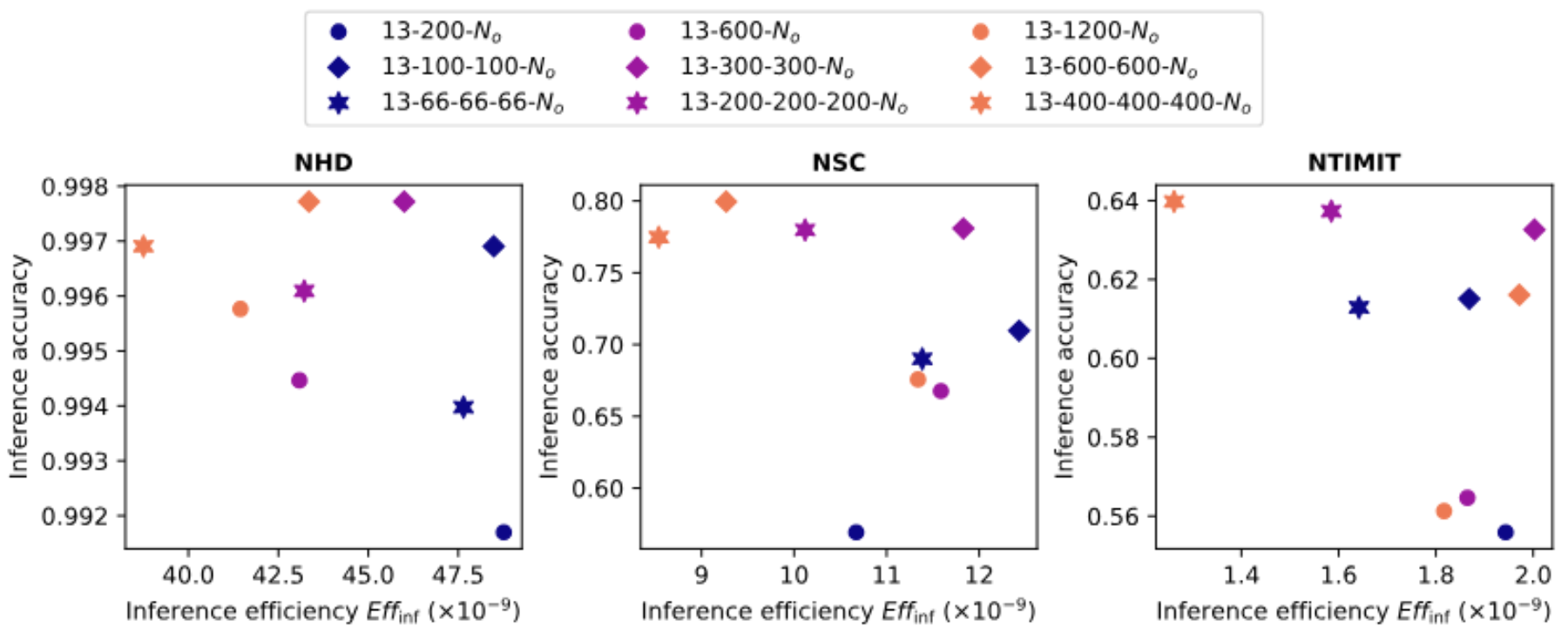

论文图 4。原论文 Fig. 4:：“Impact of our linear classifier’s architecture on classification performance of NHD (left), NSC (middle) and NTIMIT (right), in terms of inference accuracy (x-axis) and…”。
图 4 中三列分别对应 NHD、NSC、NTIMIT，横轴为推理效率、纵轴为精度。NHD 左图最靠右上的菱形紫色点 13-300-300 对应 99.77%，而橙色星形 13-400-400-400 在 NTIMIT 右图最靠上，NSC 中图橙色菱形 13-600-600 达 0.80 附近。整体趋势是 2 层结构在 NHD 与 NSC 上最优，3 层在 NTIMIT 上最优，但 2 层 300 宽在三者上均距最优 2% 以内且推理效率更高。
确定阶数与默认网络后，进一步探索用更少的带宽与更少的通道换取效率。策略有两个：把音频下采样并同步降低 Fmax，以及直接裁剪对数排布中活动最少的边缘滤波器，仅保留 8 个中心通道。图 6 与图 7 分别检验这两种策略在易学与难学数据上的表现。
看图路径： 1. 横轴 Eff_inf 与纵轴精度的点云中按 Fmax 形状与 SR 颜色的分组；2. 追踪 Fmax=16667 Hz 星形与 3333 Hz 圆形在纵轴上的落差；3. 观察 SR 从 48 kHz 到 8 kHz 时效率右移但精度仅千分位波动的趋势

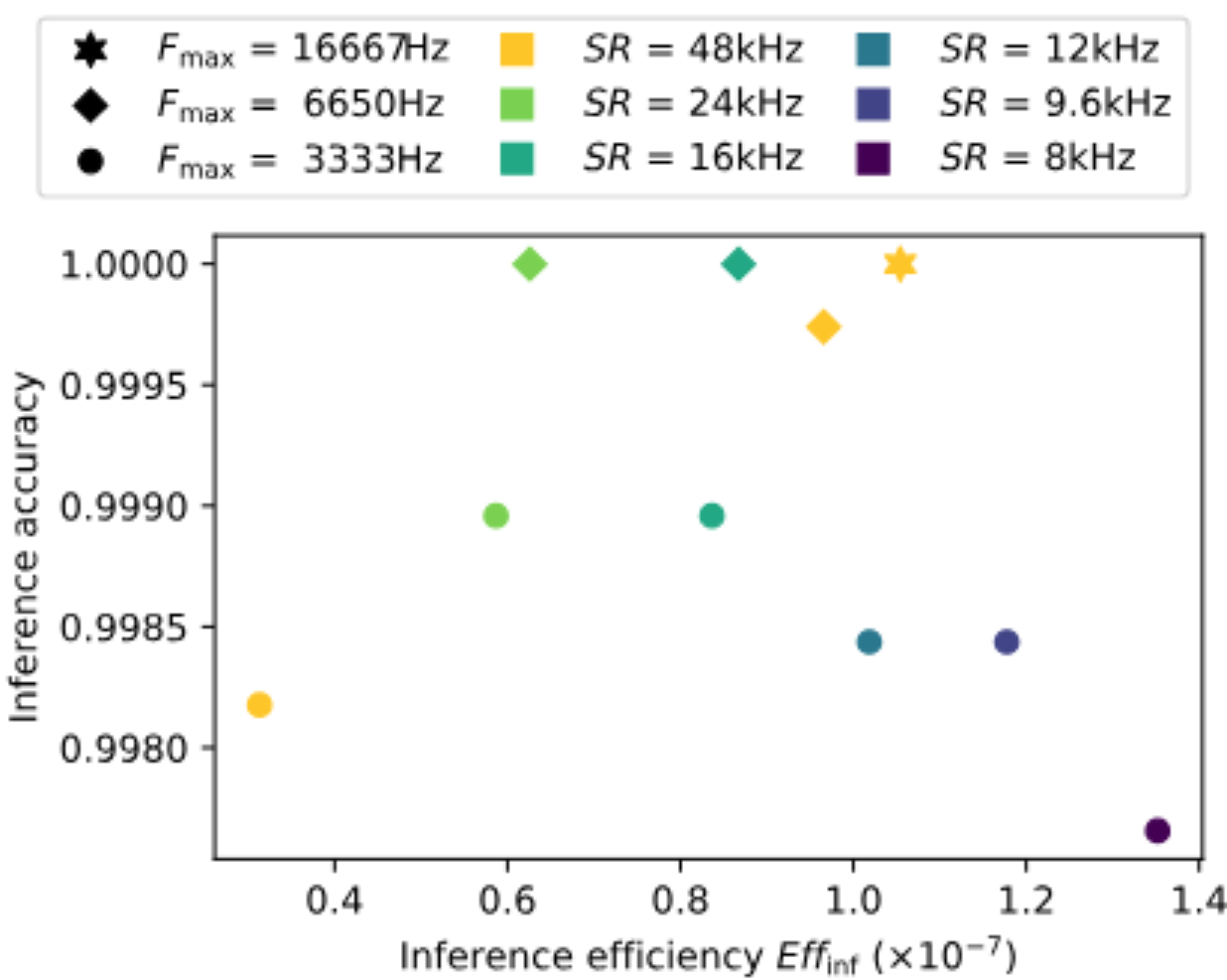

论文图 6。原论文 Fig. 6:：“Impact of higher band FmaxF_\max setting and audio downsampling on downstream classification of NHD-English (subset of NHD comprising only English-spoken digits).”。
图 6 中横轴为推理效率、纵轴为精度，星形 16667 Hz 与菱形 6650 Hz 在高精度区几乎重合，圆形 3333 Hz 则整体下沉约 0.001。颜色从黄到紫代表采样率降低时点向右移动即效率提升，说明在干净数据上降采样与降 Fmax 可在千分位精度损失内换取效率。
看图路径： 1. 左右 2 个图 NHD 与 NSC 中实心全量与空心子集的精度对比；2. 对比青色 Nf=13 与橙色 8-central 在同一 SR 下的纵向差异；3. 注意 NSC 右图中下采样到 8 kHz 后橙色点精度明显下坠

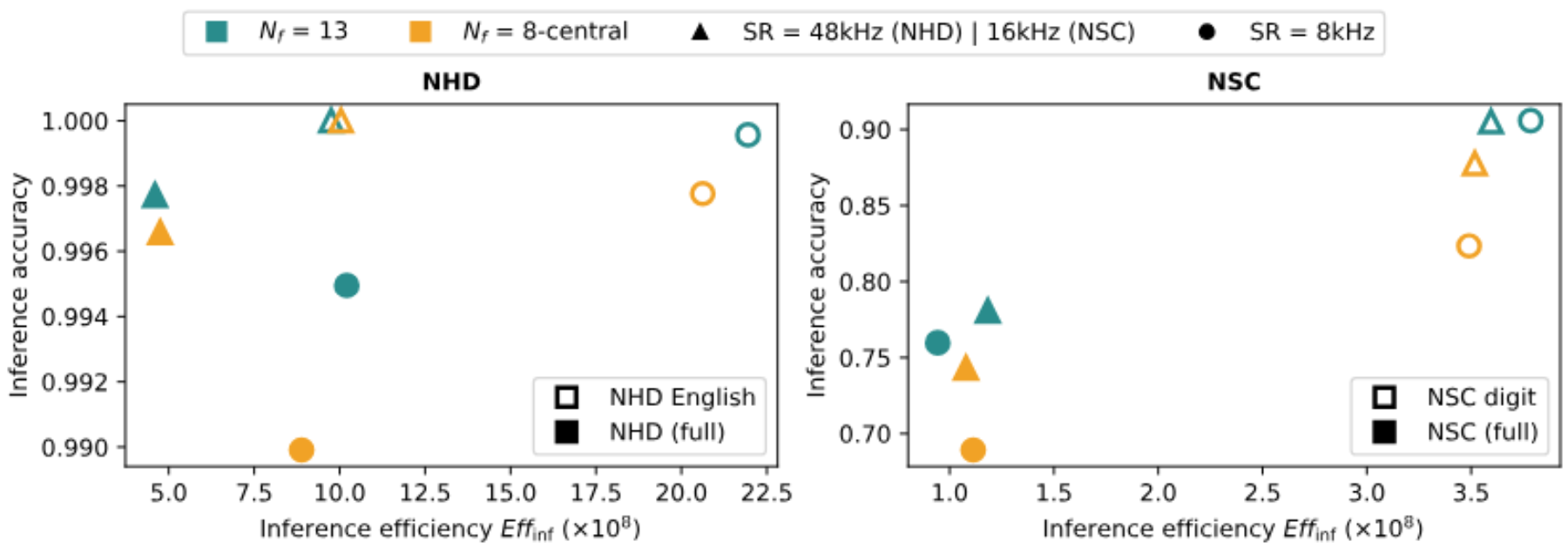

论文图 7。原论文 Fig. 7:：“Impact of audio down-sampling and filter clipping on downstream classification of NHD (left plot), NSC (right plot) and their subsets.”。
图 7 左图 NHD 中，青色 13 通道与橙色 8 中心在原始采样率下精度几乎一致且下采样到 8 kHz 后仍保持 0.998 以上。右图 NSC 中，橙色与圆形点在下采样后精度从 0.91 跌至 0.69，说明裁剪与降采样对易学任务有效、对难任务会移除关键信息，收益具数据集依赖性。
根据论文正文报告值整理，关键消融与失败条件如下表，表中效率为推理效率，方向越高越好。
| 消融条件 | 控制变量 | NHD 精度 | NSC 精度 | 推理效率变化 | 解释 |
|---|---|---|---|---|---|
| 滤波器阶数 2 vs 4 | 阶数 | 2 阶明显低于 4 阶 | 同趋势 | 4 阶以上无提升 | 2 阶滚降不足导致信息丢失 |
| 通道数 13 vs 700 | Nf | 13 优于 700 且训练更快 | 13 在 3 通道以上超越 SSC | 700 使突触操作数增 1 量级 | 通道过多增加学习时长与能耗 |
| 下采样 48 kHz 到 8 kHz | 采样率与 Fmax | 精度保持千分位内 | 精度下降 | 效率提升约 2 倍 | 干净数据可压缩，嘈杂数据需保留带宽 |
| 裁剪 13 到 8 中心通道 | 通道位置 | 损失小于 0.1% | 下降显著 | 效率提升 | 边缘通道在异构数据上仍含判别信息 |
| 网络深度 1/2/3 层 | 深度与宽度 | 2 层 300 最优 | 2 层 600 最优 | 2 层效率最高 | 任务难度上升需更深更宽网络 |
最公平的净收益是 4 阶与 13 通道的组合：在不损失精度的前提下把存储与突触操作数压至最低，且 2 层 300 宽在 3 数据集上均为稳健默认。
失败项是下采样与裁剪在 NSC 上的失效：8 kHz 与 8 中心通道在 NHD 上几乎无损，在 NSC 上则导致精度从 0.91 跌至 0.69，说明轻量策略不能无条件推广。
不能由这张表推出的是通道数越少越好或采样率越低越好。Nf=2 时精度仅 10.61%，且所有消融均未报告方差与显著性检验，结论外推需谨慎。
边界：为什么 GSC 上落后以及什么还没被证明
最直接的局限是 GSC 上的竞争力下降。NSC 的 79.96% 比 SSC 最优低 3.73 个点，比 S2S-GSC 低 8.54 个点，且简单 SNN 在 SSC 上仅 32% 而在 NHD 上 99.77%，说明编码与分类器耦合度高。
轻量 HLP 产生的更连续、更少孤立脉冲的活动在干净数据上易于积分，但在多说话人、多噪声的 GSC 上，那些看似噪声的孤立脉冲反而携带了复杂分类器才能利用的细粒度线索。高仿真编码的稀疏孤立脉冲在复杂模型中反而成为信息载体。
论文通过子集对照进一步定位原因。把 NSC-digit 限制为样本最多的 12 个说话人时精度从 87.61% 升至 99.22%，接近 NHD-English 的 99.85%，而把 NHD-English 随机抽 20% 至 1030 样本仍达 100%，证明差距主要来自说话人异构性而非样本量。
效率指标也揭示另一边界：训练效率因最优轮次早晚而波动大，Lauscher 编码的 SHD 与 SSC 在 20 至 29 轮即达峰，HLP 需 150 轮以上才达峰但随后保持平稳不下滑。这说明 HLP 学习更稳定但需更长训练，也解释了为何推理效率比训练效率更稳健。
未被证明的部分包括：每通道自适应阈值、更复杂时序建模如延迟学习或注意力、以及真实功耗与面积的 FPGA 实测。论文仅以突触操作数作为能耗代理，未报告瓦特、延迟与存储的硬件测量，TIMIT 的 39 类归并与 0.25 秒切分也缺乏与传统基线的可比性。
复现与硬件：从仿真到 Zynq-7000 的定点化
本节要回答的比较问题是：仿真中最优的 HLP 配置能否以定点化与事件驱动的方式在 FPGA 上近无损复现，且保持在线处理能力。统一条件为 8 中心通道、零偏置与死区阈值的硬件感知训练，基线为同配置的浮点仿真，指标方向为精度越高越好、端到端延迟越低越好。
复现所需的关键超参已披露：滤波器阶数 4、Q2.5、Fmin25 Hz、Fmax16667 或 6650 Hz、阈值 T 在 NHD 与 NSC 为 1、NTIMIT 为 0.06、LIF 泄漏 β0.9、减法重置、反正切替代梯度加 Adam、均方误差脉冲计数损失、100 步累积、架构默认 Nf-300-300-No。
根据论文正文报告值整理，训练与部署成本如下表，表中突触操作数与延迟为明确报告或可推算的代理指标。
| 成本维度 | 配置 | 关键控制变量 | 精度 | 推理效率/延迟 | 解释 |
|---|---|---|---|---|---|
| 仿真训练 | NHD 13-300-300-20 400 轮 | 通道 13 阈值 1 | 99.77% | 48.49 微 | 通道少则脉冲少、效率高 |
| 仿真训练 | NSC 13-600-600-35 400 轮 | 通道 13 阈值 1 | 79.96% | 12.43 微 | 异构数据需更宽网络但效率更低 |
| 硬件推理 | HD-English 8-100-100-10 Zynq-7000 | 8 中心零偏置死区 | 99.63% | 152 毫秒端到端 10 MHz | 定点化与事件驱动实现在线处理 |
| 效率对比 | NHD-English 20% 子集 | 样本 1030 说话人 12 | 100% | 184.19 微 | 小样本仍高效，证明异构性主导差距 |
| 效率对比 | NSC-digit top12 | 样本 1032 说话人 12 | 99.22% | 610.18 微 | 控制说话人数后精度与效率均回升 |
最公平的净收益是硬件精度 99.63% 与参考仿真 99.21% 基本一致，且平均端到端延迟 152 毫秒含 ARM 侧 1.4 秒音频加载，验证了 10 MHz 时钟下的在线可行性。
失败项是硬件约束带来的精度回退：仿真最优 99.77% 在置零偏置与引入死区后略有下降，且硬件验证仅在 HD 英语子集的小模型上完成，未展示更大模型与多数据集的泛化。
不能由这张表推出的是突触操作数已等同于真实能耗。论文未报告瓦特、面积与吞吐的实测，也未提供 GPU 型号、训练时长与检查点链接，开源代码与脉冲数据集下载链接亦未给出。
在查看硬件最终精度前，需要先确认定点化与事件驱动调度是否仍能保持仿真时的判别能力，这决定了轻量流水线能否真正在线部署。图 9 的混淆矩阵是检验硬件是否近无损的关键。
看图路径： 1. 对角线黑块中 509、505 等大数与非对角线 1、2 等小数的分布；2. 定位第 2 行与第 3 行之间 2 与 8 的混淆是否集中在相邻数字；3. 统计全图仅 19 个非对角样本对应 99.63% 精度的稀疏错误

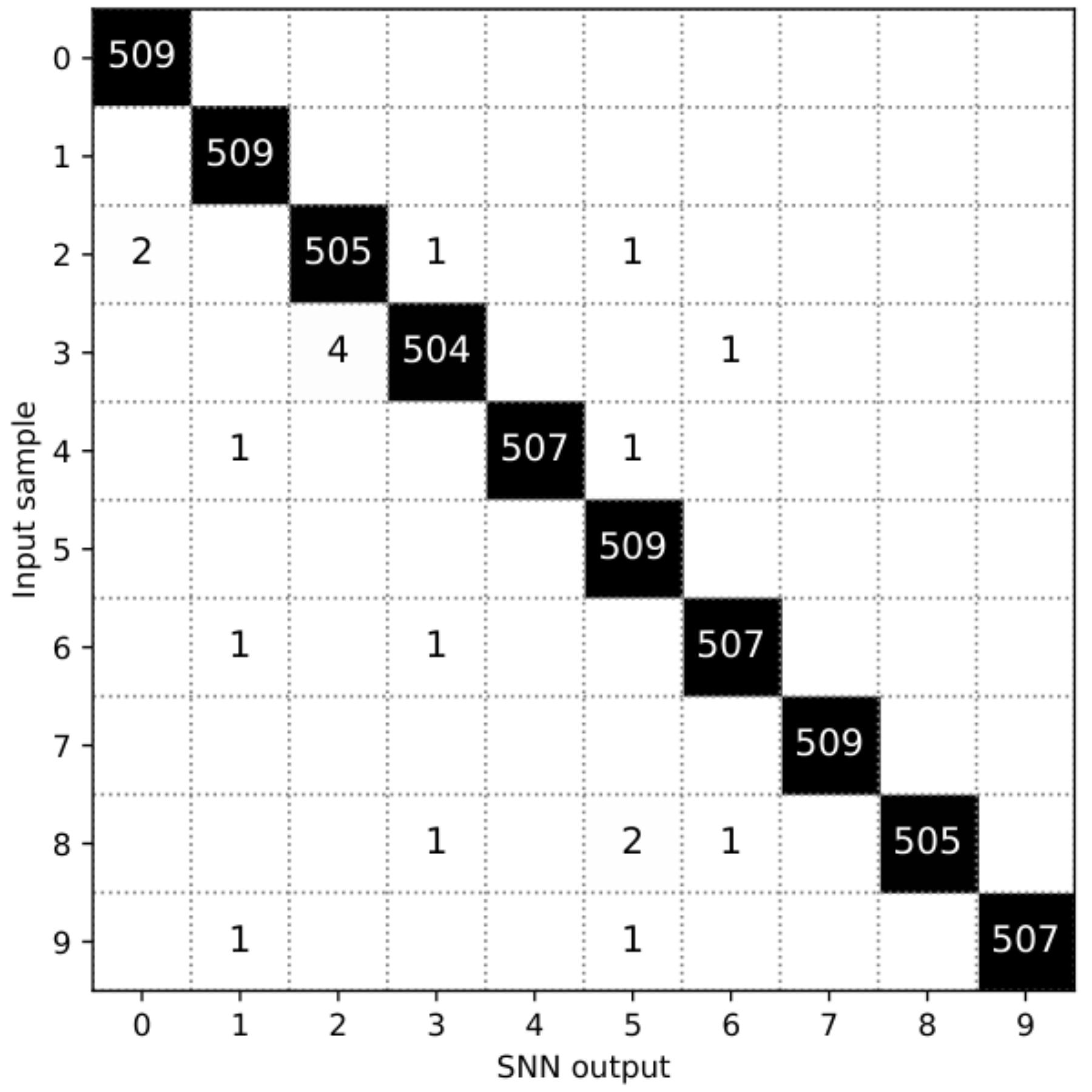

论文图 9。原论文 Fig. 9:：“Confusion matrix obtained on HD’s English subset with our architecture on FPGA.”。
图 9 为 HD 英语子集在 FPGA 上的混淆矩阵，纵轴为真实标签、横轴为 SNN 输出，对角线黑块中 509、505、507 等大数占据主导，非对角线仅散落 1 或 2 的小数。全图仅 19 个错误样本对应 99.63% 精度，错误集中在 2 与 3、8 与 5 等相邻数字间，说明硬件裁剪未引入系统性混淆。
收束：轻量编码的适用边界与下一步
回到最初的问题：如何在保持生物启发的对数频率排布的同时，让音频脉冲编码既好调又好部署。论文的答案是用 4 阶 Butterworth 加 IF 的极简组合，把可调参数压缩到阈值、Q 与 Fmax，并在 100 步累积与 2 层 300 宽 SNN 的配合下，在受控的 Heidelberg Digits 上以更少参数与更少脉冲超越高仿真流水线。
这个答案的适用边界同样清晰：当数据干净、说话人少、录音条件一致时，轻量编码的连续脉冲簇足以支撑线性 SNN 的高精度与高效率。当数据异构、说话人多、噪声大时，轻量编码会丢失那些需要复杂分类器才能捕捉的细粒度孤立脉冲，精度与效率的优势随之逆转。
下采样与通道裁剪在前者上可提升约 2 倍效率而精度损失在千分位内，在后者上则会移除关键信息。对刚进入方向的研究生而言，这篇工作的教学价值在于展示了编码与分类必须联合优化。
单独调编码器的仿生度或单独加深分类器，都不如同时扫描 Nf、Fmax、阈值与网络容量来得有效。下一步值得探索的是每通道自适应阈值、更强的时序建模，以及把突触操作数真正折算为 FPGA 上的瓦特与毫秒，让效率指标从代理走向实测。
