📄 把拾音器从琴上焊死的位置里解放出来：64 路沿弦采样如何把音色选择推迟到混音台
英文题目：PolyMap: A 64-Channel Polyphonic Guitar Pickup System
一句话：PolyMap 用 8 弦×8 点的 64 路有源微型拾音器在琴体内完成同步数字化与 MADI 单线传输，把拾音位置从演奏时刻的固定选择变为后期可连续插值的参数，实测端到端延迟 5.4 ms 与商用声卡相当，代价是噪声仍以拾音器与供电耦合为主且验证仅限单把定制琴。
标签：#音乐源分离 #端到端 #空间音频 #多通道 #开源工具
评分：7.7/10 | 创新 1.3/2 | 技术严谨 1.2/1.5 | 实验充分 0.8/1.5 | 清晰度 0.8/1 | 影响力 0.8/1.5 | 开源 1.2/1.5 | 可复现 0.3/0.5 | 工程/实践 1.3/1.5
👥 作者与机构
- David Wieland：机构信息未在 arXiv HTML 中可靠披露
- Jonas Roth：机构信息未在 arXiv HTML 中可靠披露
- Christoph Studer：机构信息未在 arXiv HTML 中可靠披露
💬 毒舌点评
亮点在于把 8 弦 × 8 拾音点 的 64 通道全链路做通并真正装进琴体、用多通道音频数字接口（Multichannel Audio Digital Interface, MADI）单线数字化输出，工程完成度在吉他硬件领域相当罕见。短板是全文更像硕士毕业系统演示报告而非科研论文，缺乏与六声道拾音器（hexaphonic pickup）等基线的受控听感或信号质量对比，也没有消融或统计检验来支撑音色可塑性等核心主张。
📌 核心摘要
传统电吉他拾音器（pickup）通常 1 至 3 个、横跨全部琴弦且位置固定，输出单声道模拟信号，演奏时拾音位置选择即被固化。PolyMap 提出按弦独立、沿弦多点采样的密集传感方案，在定制 8 弦吉他上以 8×8 网格部署 64 个有源微型拾音器，并在琴体内完成缓冲、限带、数字化与 MADI 编码后单根同轴线缆传输至计算机。与仅单点采样的六声道方案相比，该系统将拾音位置选择后移至后期制作，并支持按弦声像、独立效果链与多点混合等新工作流。实测端到端延迟在 32 采样缓冲、48 kHz 条件下为 259 采样约 5.4 ms，其中硬件仅贡献约 5 采样，整体与商用 USB 声卡相当。静态噪声基底为 -73 至 -67 dBFS，断开拾音器供电后降至 -90 dBFS，表明噪声主要来自拾音器与供电耦合。该工作为乐器增强与音乐信息检索提供了高分辨率弦振动数据源，但目前仅在单把定制琴与单一工作站上验证，缺乏跨琴、跨演奏者与主观评价的泛化证据。
🔗 开源与复现资源
- 代码：https://github.com/IIP-Group/polymap，论文第 1 页脚注 1 明确标注为 PolyMap Pickup System 设计文件的开源仓库
- 模型权重：论文中未提及
- 数据集：论文中未提及传统训练数据集，提供 1 个示例音频文件供复现与试听，获取链接为 https://iis-people.ee.ethz.ch/~datasets/PolyMap/，该链接同时包含 VST 插件下载
- Demo：https://youtu.be/6SRUF4_frlk，论文第 4 节脚注 2 标注为已录制演示视频
- 复现材料：设计文件仓库 https://github.com/IIP-Group/polymap，VST 插件 PolyMap Studio 及示例音频文件 https://iis-people.ee.ethz.ch/~datasets/PolyMap/，硬件配置为 64 通道拾音器阵列即 8 弦 x 8 拾音器，8 颗 8 通道 ADC 以 48 kHz 和 24 bit 采样，FPGA 采用 System Verilog 实现 RTL 逻辑，论文第 5 节说明插件与音频文件可公开下载用于本地复现
- 论文中引用的开源项目：论文中未提及明确标注为开源且提供链接的第三方项目，文中仅提及以下工具与组件且未提供开源链接：Cycfi Research Nu Capsules 拾音器，Cirrus Logic CS5308P ADC，RME MADIFace USB MADI 接口，Reaper DAW，MADI 即 AES10 数字音频接口标准
🧭 深度解读
为什么这个任务不是把声音丢给模型就结束？
想象你弹一把电吉他，琴桥到琴颈之间装着一两块拾音器，也就是靠磁体和线圈把弦振动转成电信号的传感器。你拨弦的位置不变，只切换拾音器，音色立刻从明亮变浑厚，因为弦上不同位置对各次谐波的拾取权重不同，像一把梳子在频谱上挑出或压下某些齿。
传统做法把这把梳子焊死在琴体上，演奏时只能在两 3 个预设位置里选，选定后输出就是一路单声道模拟信号，后期很难再改变拾音点带来的谐波结构。想要更细的控制，就要让传感器本身沿着弦铺开，记录弦振动场的空间分布，再把选择权交给后期。
这正是 PolyMap 要解决的起点：用密集传感把位置变成可后处理的连续变量，同时保证多路信号在时间上严格对齐，否则混合与反相抵消就会出现相位错位，音色实验也就失去可重复性。
六声道拾音器之后，还缺哪一块拼图？
电吉他拾音器长期保持跨弦单点的形态，一块拾音器覆盖全部琴弦，位置固定。六声道拾音器算是重要的一步，它让每根弦拥有独立通道，可以按弦做声像或送入不同效果链，但每根弦依然只在单一位置采样，沿弦的空间维度仍然缺失。
另一条思路是保留单点拾音，通过数字滤波去模拟不同位置的音色。这条路依赖对拾音器位置梳状滤波模型的近似，难以还原真实弦上多点振动的相位与幅度关系，也无法提供可供研究的高分辨率振动数据。
PolyMap 的定位恰好补上这块拼图：每根弦布置 8 个拾音点，形成 8×8 网格，共 64 路。配合琴内同步数字化与单线数字传输，它把乐器从封闭的模拟声源转变为可记录、可分析、可重放的多通道科学仪器，为乐器增强与音乐信息检索提供了新的数据源。
要验证什么，才算把这把琴做可用？
密集采样听起来美好，落地要回答 3 个具体问题。第一，64 路信号能否在琴体内完成缓冲、限带与数字化，并通过一根线缆稳定送达计算机，同时保持沿弦多点之间的采样时刻一致。
第二，这套链路的延迟与噪声是否落在可演奏区间。延迟需要与商用声卡放在同一缓冲条件下对比，噪声需要定位主要来源，区分是拾音器本体、供电耦合还是后端电路。
第三，多点采样是否真的带来可区分的声学证据。理想情况下，靠近琴颈的拾音点在基频与低次谐波上幅度更高，随谐波阶次升高，幅度峰值向琴桥方向迁移，并在特定位置出现驻波节点对应的凹陷，这符合拾音器位置梳状滤波的预期。
从弦振动到 DAW：一趟端到端流水线如何走通
PolyMap 的输入是 8 根弦的机械振动，输出是计算机端 64 通道数字音频流以及插件混音结果。整体数据流可以概括为拾音阵列 → 模拟前端 → 模数转换器 → 现场可编程门阵列编码 → 同轴线缆供电与传输 → 商用 MADI 转 USB 接口 → 数字音频工作站插件。
拾音阵列选用 Cycfi Research Nu Capsule 微型有源拾音器，术语有源指线圈下方集成前置放大器，配合强钕磁体实现小体积与高方向性，有助于抑制邻弦串扰并拓宽带宽，为后续数字滤波重塑音色保留信息。64 个单元沿弦长方向排成 8 列，覆盖琴桥至琴颈区域，实物分为上层拾音阵列与下层控制板，全部集成于定制琴体。
模拟前端对每通道做缓冲、阻抗匹配与限带，随后由 8 片 Cirrus Logic CS5308P 8 通道模数转换器同步采样，每片内 8 通道共用时钟且每通道拥有独立转换器，保证沿弦多点信号时间对齐。采样参数为 48 kHz、24 bit，满足多通道音频数字接口即 MADI 在 64 通道满配下的要求。
数字编码在现场可编程门阵列上以 System Verilog 寄存器传输级实现，划分为两个时钟域。ADC 缓冲把 8 路时分复用串行流还原为并行字并写入先进先出队列，子帧组装器添加 MADI 状态位形成 32 bit 子帧，再经 4B5B 编码扩展为 40 bit 字，经跨时钟域队列进入发送域，插入 10 bit 同步符号后串行化并做反向非归零编码输出。传输采用 AES10 MADI 标准，固定 125 Mbit/s 线速率，由现场可编程门阵列直接生成合规流，通过 RME MADIFace USB 等商用接口转为多通道音频设备，同轴线缆同时承载幻象供电，省去电池。
两个控制范式与降噪：插件如何让 64 路变得可操作
把 64 路直接暴露给混音台会让操作负担急剧上升，PolyMap Studio 插件为此提供两种交互范式。手动模式允许每通道独立开关、电平、相位反转、声像与延迟，适合细粒度实验，例如对某一路加入延迟模拟混响，或将某路反相后以较低电平混合以抵消基频、突出高次谐波与拨弦瞬态。
虚拟拾音器模式则把离散的物理拾音点抽象为连续位置。用户按弦选择一个虚拟位置，若该位置落在两只物理拾音器之间，插件按比例线性混合相邻两路信号，并支持跨弦联动，让 8 根弦的虚拟位置一起滑动。这种设计把演奏与音色决策解耦，演奏时专注演奏，音色在后期像推拉推子一样连续调节。
Nu Capsule 本身带有明显高频嘶声，插件在输入端加入移动平均滤波与噪声门限处理：电平低于 -55 dBFS 时静音，-55 至 -32 dBFS 区间混合滤波与直通信号，输出级再加入共振带通滤波器兼作音色塑形。插件还提供预设管理、MIDI 映射与多通道实时频谱分析，当前已确认在支持任意通道数的 Reaper 中可用。

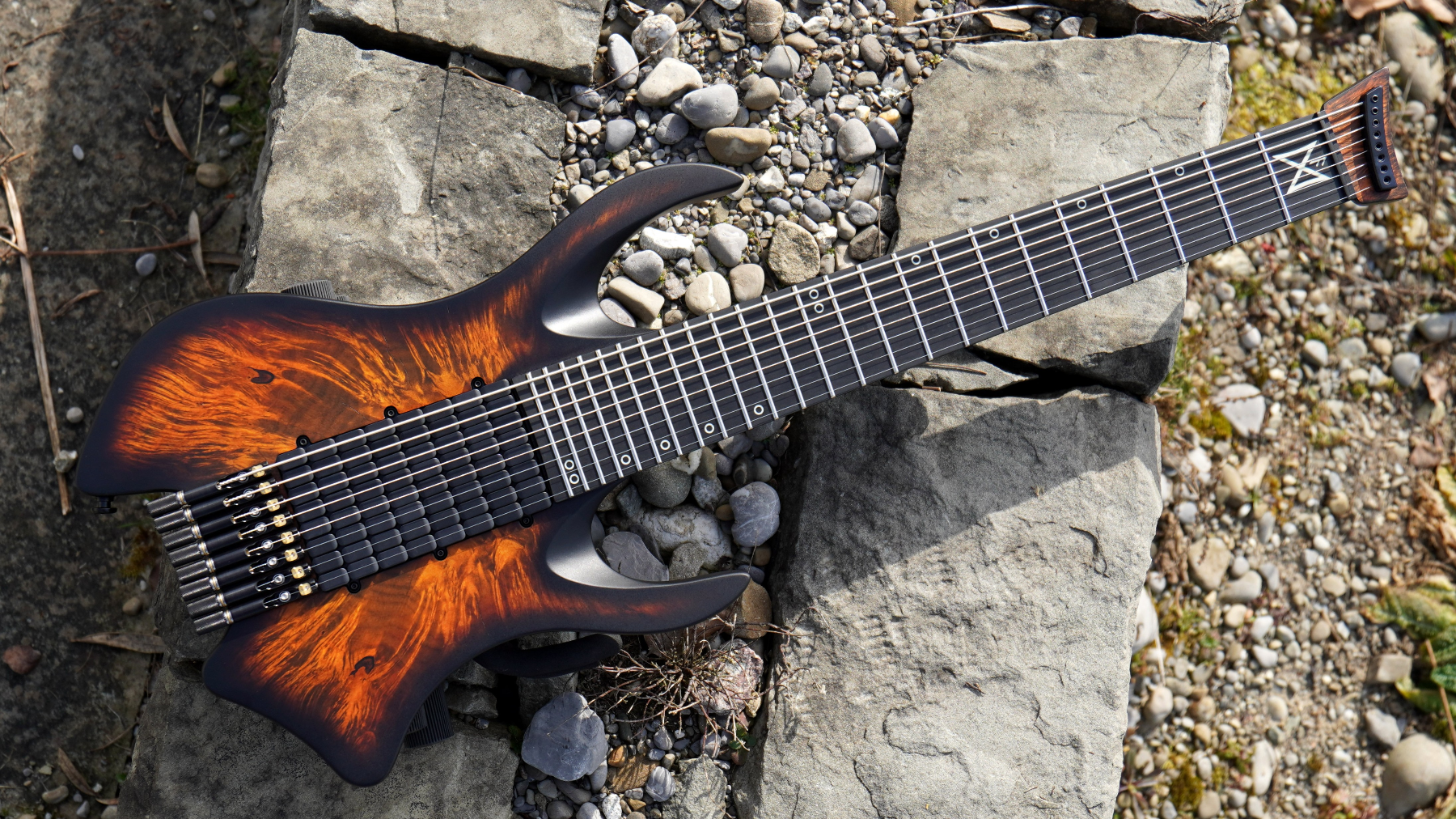

论文图 1。这张图来自原论文 Figure 1:，图示内容为“Photo of the custom-made eight-string electric guitar with the PolyMap Pickup System.”。请结合“两个控制范式与降噪：插件如何让 64 路变得可操作”的正文，按图例、坐标轴或模块连线核对；图中没有呈现的内容不作外推。
没有训练阶段，系统如何完成确定性求解与推理
这是一份系统技术报告，流程里不存在神经网络训练，也就没有损失函数、优化器、学习率或批量大小。所有处理均为确定性信号链：模拟前端完成缓冲与限带，模数转换器按固定时钟采样，现场可编程门阵列按寄存器传输级逻辑完成时分复用还原、先进先出队列缓存、子帧组装、4B5B 编码与反向非归零串行化。
推理过程就是实时音频流的持续流动。弦振动经拾音器转为电压，进入模数转换器得到 24 bit 采样，经现场可编程门阵列编码为 MADI 帧，通过同轴线缆送达商用接口，再以多通道音频设备身份进入数字音频工作站。插件在宿主缓冲周期内对 64 路做开关、增益、反相、声像、延迟与线性混合等确定性运算，输出立体声或多通道混音。
因此可复现性取决于硬件参数与固件逻辑是否披露完整，而非随机种子或训练超参数。论文给出采样率、位深、线速率与门限等关键数值，但现场可编程门阵列型号与资源占用、功耗等细节留空，这部分需要结合开源仓库中的设计文件进一步确认。
用什么数据、怎么测、跟谁比
根据论文正文与图中报告值整理，实验并非围绕大规模数据集展开，而是以系统自身的可演奏性与声学可区分性为核心的工程验证。样本为作者在定制 8 弦吉他上录制的演示音频，采样文件与插件一并公开，未说明数据集规模、标注或划分方式。
下表整理样本构成与实验协议，帮助读者快速定位测量条件与对照设置。
| 维度 | 论文明确说明 | 作用 |
|---|---|---|
| 乐器与阵列 | 定制 8 弦吉他，8×8 网格共 64 个 Cycfi Nu Capsule 有源拾音器 | 提供沿弦高分辨率振动场 |
| 采样与传输 | 8 片 CS5308P，48 kHz 24 bit，MADI 125 Mbit/s，单根同轴线缆供电与传输 | 保证多点时间对齐与单线可用性 |
| 软件宿主 | VST 插件 PolyMap Studio，已确认在 Reaper 中支持 64 通道音轨 | 承载手动与虚拟拾音器两种混音范式 |
| 延迟测量 | 从拾音器到耳机输出，32 采样缓冲，48 kHz，对照 Presonus Audiobox USB 96 同缓冲 | 判断瓶颈与可演奏性 |
| 噪声测量 | 无弦振动静态测量，对比拾音器供电断开后的后端本底 | 定位噪声主要来源 |
| 频谱分析 | 空弦 A 单次拨弦，比较最靠琴桥与最靠琴颈拾音点在基频与前 14 次谐波的幅度 | 验证位置相关的梳状滤波效应 |
指标方向上，延迟越低越好，噪声基底越低越好，频谱则关注不同位置曲线在各谐波峰值上的高低交错与节点凹陷。基线选择商用 USB 声卡作为延迟对照，噪声则以自身断电状态作为对照，频谱部分缺乏与六声道拾音器或传统拾音器的受控对比。
延迟、噪声与频谱：数字说明了什么，还有什么没说
根据论文正文与图中报告值整理，核心结果围绕延迟与噪声展开，频谱提供定性佐证。下表汇总已明确报告的关键数值与对应解读。
| 比较或条件 | 指标 | 明确报告值 | 这项数字支持什么 |
|---|---|---|---|
| PolyMap 端到端 | 延迟 | 259 采样，约 5.4 ms，48 kHz 32 采样缓冲至耳机输出 | 进入可演奏区间，瓶颈不在琴内硬件 |
| Presonus Audiobox USB 96 同缓冲 | 延迟 | 6.1 ms | PolyMap 略优约 0.7 ms，与商用声卡相当 |
| PolyMap 硬件仅琴内 | 延迟贡献 | 约 5 采样 | 硬件开销很小 |
| MADI 接口 RME MADIFace USB | 延迟贡献 | 27 采样 | 接口开销有限，主导因素为宿主缓冲与系统音频栈 |
| 全链路静态无振动 | 噪声基底 RMS | -73 至 -67 dBFS | 包含拾音器与前端的整体本底 |
| 拾音器断电仅后端 | 噪声基底 RMS | -90 dBFS | 后端本底较低，噪声主要来自拾音器与供电耦合，差值约 17 至 23 dB |
频谱层面，论文以空弦 A 单次拨弦为例展示 8 个拾音点的幅度差异。靠近琴颈的拾音点在基频与 1 次谐波上幅度最高，随谐波阶次升高，幅度最大的位置向琴桥迁移，并在特定拾音点上出现 4 次与 5 次谐波的明显凹陷，符合驻波节点附近拾取减弱的预期，也与拾音器位置梳状滤波模型一致。
需要留意的边界同样清晰。延迟与噪声仅在单一工作站与单一缓冲配置下实测，未给出跨主机、跨缓冲或抖动分布统计。频谱仅覆盖该次拨弦，未提供跨弦、跨力度、跨演奏者的重复测量与统计显著性，也未量化通道间串扰、频率响应、动态范围与总谐波失真。更重要的是，论文未提供与六声道或传统拾音器的听感或客观音质对照，因此难以判断多点采样的增益是否值得 64 通道的复杂度。

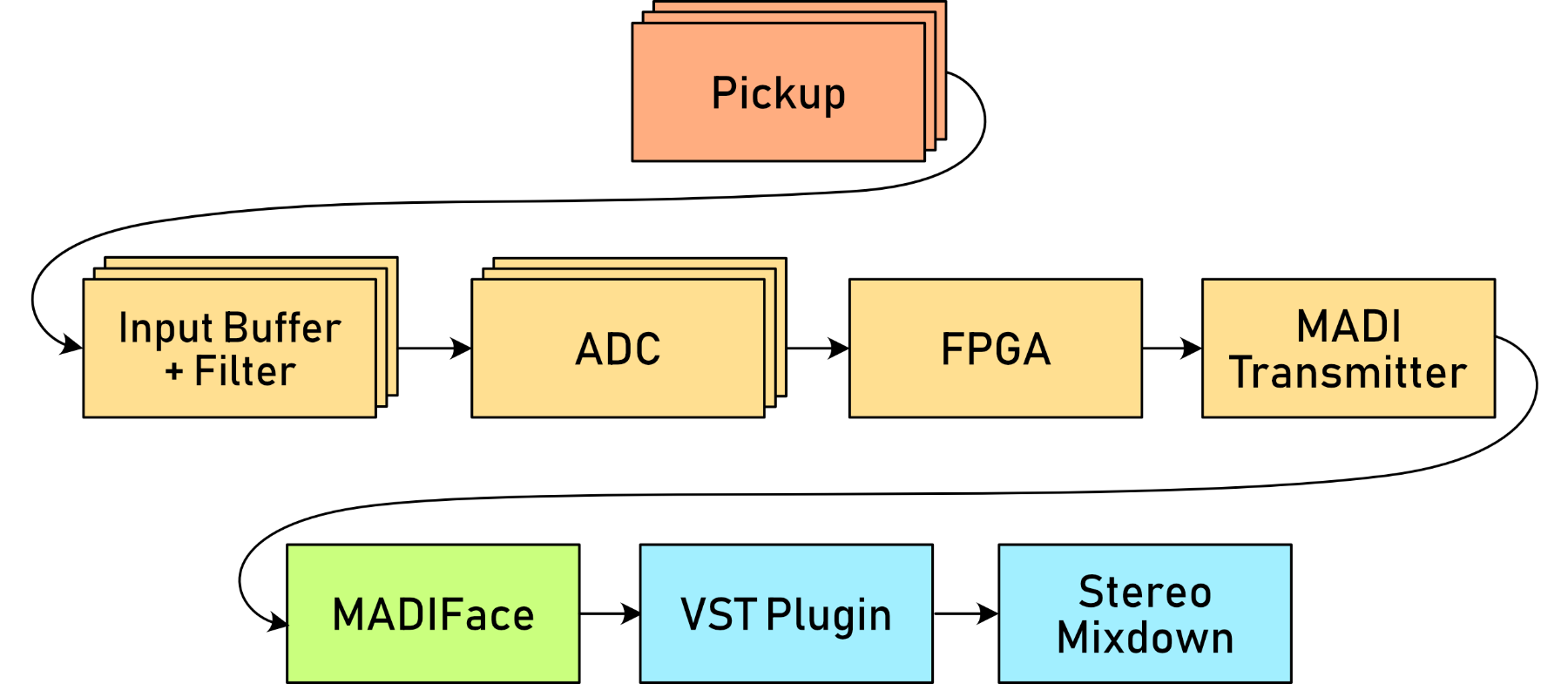

论文图 2。这张图来自原论文 Figure 2:，图示内容为“Signal flow of the PolyMap Pickup System.”。请结合“延迟、噪声与频谱：数字说明了什么，还有什么没说”的正文，按图例、坐标轴或模块连线核对；图中没有呈现的内容不作外推。

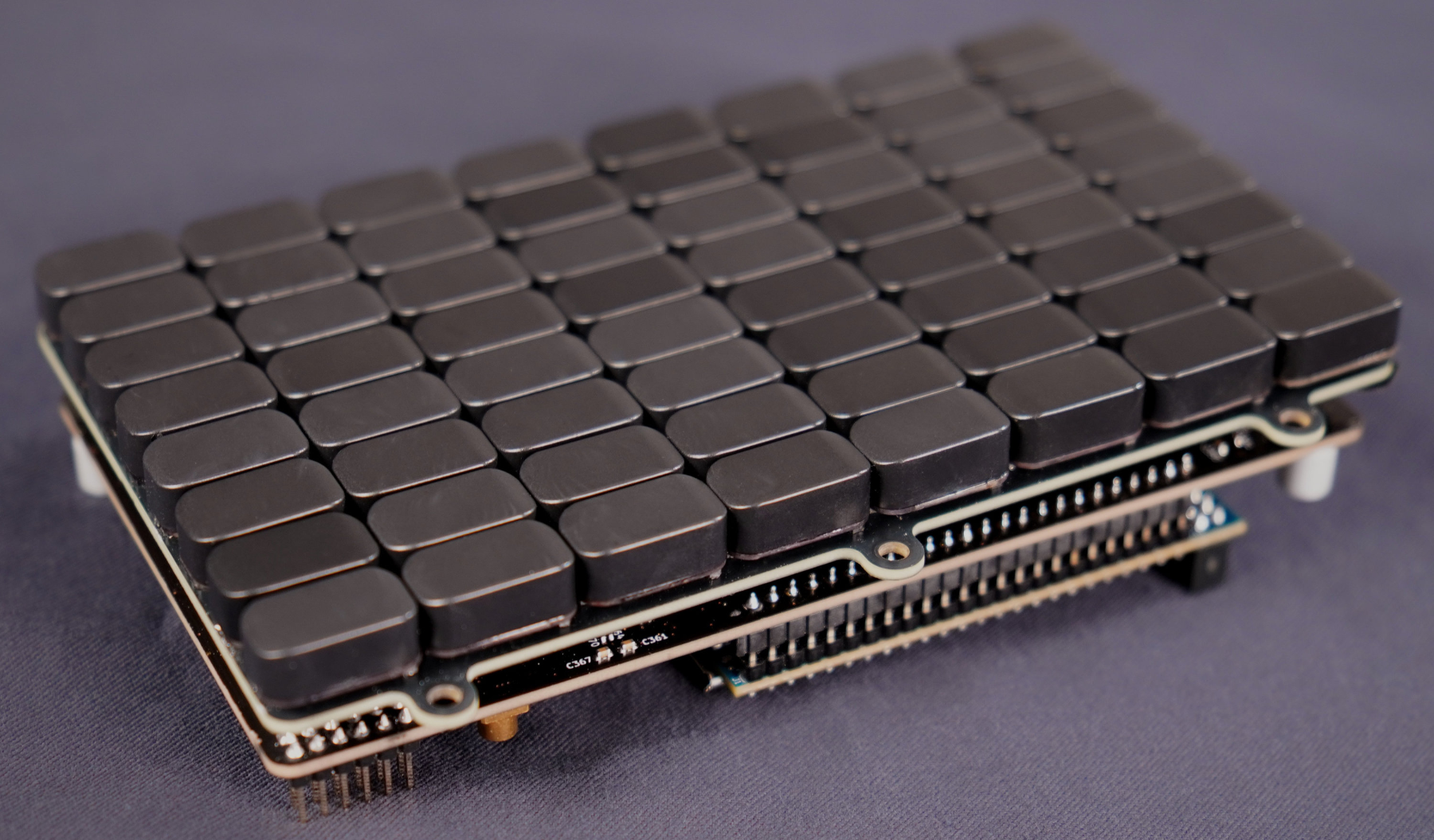

论文图 3。这张图来自原论文 Figure 3:，图示内容为“Assembled PolyMap Pickup System with the Pickup Array on top and the Control Board underneath.”。请结合“延迟、噪声与频谱：数字说明了什么，还有什么没说”的正文，按图例、坐标轴或模块连线核对；图中没有呈现的内容不作外推。

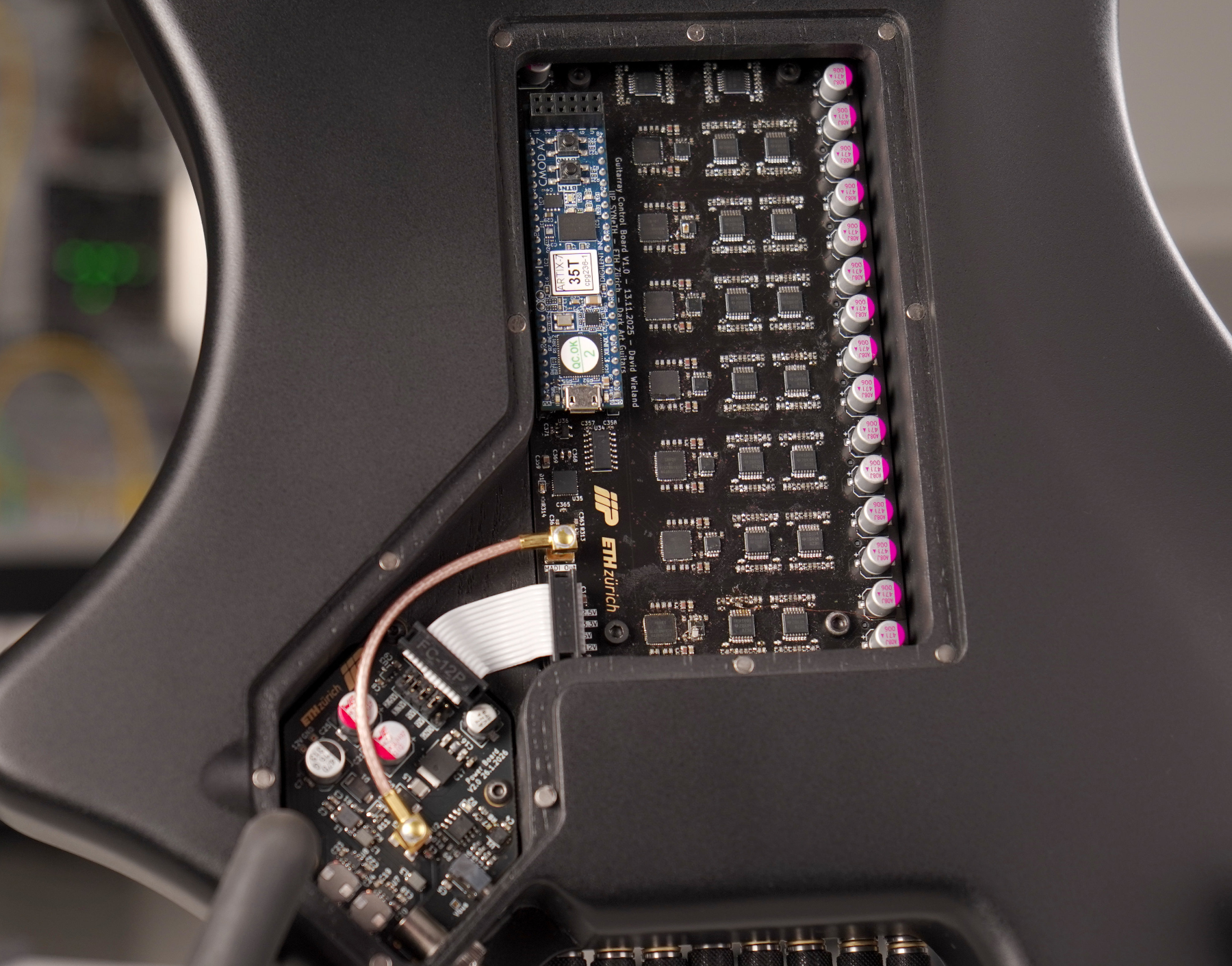

论文图 4。这张图来自原论文 Figure 4:，图示内容为“View of the back of the guitar, showing the control electronics (cover removed).”。请结合“延迟、噪声与频谱：数字说明了什么，还有什么没说”的正文，按图例、坐标轴或模块连线核对；图中没有呈现的内容不作外推。
这套系统的边界在哪里
作者坦言，据其所知这是首个具备如此完整功能集的复音拾音器系统，暗示此前缺少直接同类系统可做公平对照。插件目前仅在 Reaper 中验证可用，多数数字音频工作站对 64 通道音轨的支持有限，这限制了开箱即用的范围。
噪声方面，论文承认拾音器嘶声明显且电源噪声耦合是主要来源，现阶段依赖移动平均与噪声门限等后处理缓解，本质上属于在拾音器选型与供电设计之间的权衡。
从研究视角看，验证仍停留在单把定制琴与单一工作站，缺乏跨琴体、弦规与演奏风格的鲁棒性评估，也缺少成本、功耗、重量与可维护性的讨论。实验设计偏演示性质，频谱证据以单弦单次拨弦为主，若要支撑音色可塑性等主张，后续需要补充受控听感评价、串扰与频响的量化测量，以及更完整的统计检验。
想复现或试听，需要哪些材料与条件
论文在可复用性上做了扎实投入。硬件设计文件已在 GitHub 开源，链接为 https://github.com/IIP-Group/polymap，插件与示例多通道录音可在 https://iis-people.ee.ethz.ch/~datasets/PolyMap/ 获取，演示视频见 https://youtu.be/6SRUF4_frlk。
复现所需的关键参数已披露：8 片 CS5308P 同步采样，48 kHz 24 bit，MADI 固定 125 Mbit/s，现场可编程门阵列以 System Verilog 实现寄存器传输级逻辑，包含 ADC 缓冲、子帧组装、4B5B 编码、跨时钟域队列、同步符号插入与反向非归零编码，插件噪声门限为 -55 dBFS 静音、-55 至 -32 dBFS 混合滤波信号。
实际搭建仍需注意宿主与接口配套。计算机端需要商用 MADI 转 USB 接口，例如 RME MADIFace USB，并使用支持任意通道数的宿主如 Reaper。同轴线缆需支持幻象供电注入，琴内全部有源电路经此供电。论文未披露现场可编程门阵列型号与资源占用，复现时需以仓库中的原理图与约束文件为准，并自行评估延迟与噪声的测量方法与重复次数。
把选择权交还给后期，意味着什么
PolyMap 的价值不在于把 64 路堆起来显得庞大，而在于把拾音位置从演奏时刻的固定决策变为后期可连续调节的参数。时间对齐的同步采样让多点混合与反相抵消具备物理可解释性，单线 MADI 传输与供电则让高通道数乐器保持可演奏的简洁形态。
对音乐人而言，这意味着按弦声像、独立效果链与多点混合等工作流成为可能；对研究者而言，这是一台可记录弦振动场的高分辨率仪器，便于在可控条件下研究拾音位置与谐波结构的关系。
若把这项工作放在更长的技术线上，它的启示在于乐器增强可以走密集传感加后期计算的路线，而非仅靠更复杂的模拟电路。后续若能补齐跨琴泛化、串扰与听感评价等证据，这把琴就有机会从实验室演示走向更广泛的创作与研究工具。
📎 论文与评分元数据
标签：#音乐源分离 #端到端 #空间音频 #多通道 #开源工具
7.7/10 | 创新 1.3/2 | 技术严谨 1.2/1.5 | 实验充分 0.8/1.5 | 清晰度 0.8/1 | 影响力 0.8/1.5 | 开源 1.2/1.5 | 可复现 0.3/0.5 | 工程/实践 1.3/1.5
✅ 7.7/10 | 前25% | 文档类型：系统技术报告 | 评分置信度：高 | #音乐源分离 | #端到端 | #空间音频 #多通道 | arxiv
⚖️ 评分依据与证据（展开查看）
逐维得分、全文证据与扣分边界
创新性 (1.3/2)：8×8 网格每弦 8 点密集采样将拾音位置后移至后期连续插值，配合 8 片 CS5308P 同步 ADC 与 FPGA MADI 单线供电传输构成软硬件协同新能力，属系统级工程组合创新而非纯宣传。
技术严谨性 (1.2/1.5)：流水线从缓冲限带到 TDM 还原 FIFO 与 4B5B NRZI 编码分两时钟域实现，时序对齐与 MADI 合规性逻辑自洽，未见推导错误或不合理假设，边界条件交代清晰。
实验充分性 (0.8/1.5)：仅报告单工作站 32 采样缓冲下 259 采样 5.4 ms 与 Presonus 6.1 ms 对比及 -73 至 -67 dBFS 噪声，缺乏六声道对照、串扰与频响量化及跨弦跨力度统计，压力与公平对比不足。
清晰度 (0.8/1)：全文按拾音阵列至插件分层叙述并配信号流与 RTL 框图，参数以 48 kHz 24 bit 与 125 Mbit/s 明确标注，图表与文字对应可读性良好。
影响力 (0.8/1.5)：面向音乐音频读者的乐器增强与高分辨率弦振动数据源，支持按弦声像与独立效果链等新工作流，但验证限于单把 8 弦定制琴与单一工作站，泛化与外部采纳证据有限。
开源 (1.2/1.5)：设计文件仓库 https://github.com/IIP-Group/polymap 与 VST 插件及示例音频 https://iis-people.ee.ethz.ch/~datasets/PolyMap/ 均公开可下载，另有演示视频，核心产物开放但文档未含 FPGA 型号等细节。
可复现性 (0.3/0.5)：已披露 8× CS5308P 同步采样、48 kHz 24 bit、MADI 编码流程与插件 -55 至 -32 dBFS 门限等关键参数，但 FPGA 型号资源占用与延迟噪声测量重复次数等复现步骤缺失。
工程/实践价值 (1.3/1.5)：实测端到端 5.4 ms 其中硬件约 5 采样与 MADI 接口 27 采样可定位瓶颈，同轴单线完成 64 通道 24 bit 48 kHz 传输与供电并经商用接口接入 DAW，形成可复用端到端流水线。
