📄 把截断搬进频域：用 sinc 重采样让振荡器同步不再混叠
英文题目：Alias-Free Oscillator Synchronization via Additive Synthesis
一句话：论文把硬同步的时域重置重写为傅里叶系数上的 sinc/versinc 线性重采样，再用带限加法合成直接生成无混叠波形，并以 65nm 的 HASY 芯片在 42 微秒内完成 512 阶变换来证明实时可行，但代价是面积与功耗翻倍且 P<1 时精度系统性下降。
标签：#音乐生成 #生成模型 #实时处理 #高效推理
评分：7.9/10 | 创新 1.6/2 | 技术严谨 1.2/1.5 | 实验充分 0.8/1.5 | 清晰度 0.8/1 | 影响力 0.9/1.5 | 开源 1/1.5 | 可复现 0.3/0.5 | 工程/实践 1.3/1.5
👥 作者与机构
- Jonas Roth：机构信息未在 arXiv HTML 中可靠披露
- Domenic Keller：机构信息未在 arXiv HTML 中可靠披露
- Oscar Castañeda：机构信息未在 arXiv HTML 中可靠披露
- Christoph Studer：机构信息未在 arXiv HTML 中可靠披露
💬 毒舌点评
亮点在于把硬同步的时域截断重写为频域线性重采样，用 \(sinc\) / \(versinc\) 闭式变换统一处理任意波形并直接给出无混叠加法合成，理论干净且可扩展到 mirrored 与 pulsar 两种软同步。短板是验证仅靠与浮点黄金模型和解析截断的 SINAD 对比，缺乏与 BLEP / BLIT 等主流抗混叠基线的听感或频谱对比，且流片芯片存在控制逻辑错误导致无法全功能实测，系统报告的说服力被大幅削弱。
📌 核心摘要
振荡器同步（oscillator synchronization）在模拟合成器中通过主导振荡器重置跟随振荡器相位产生丰富谐波，但数字域直接重置会引入不连续导致严重混叠。论文提出基于加法合成（additive synthesis）的无混叠频谱重采样（spectral resampling）框架，从跟随波形的有限傅里叶级数系数出发，通过线性变换直接计算同步后波形的带限系数，再经加法合成生成时域信号。核心机制是推导硬同步（hard sync）、镜像同步（mirrored sync）与脉冲同步（pulsar sync）三种模式对应的 \(sinc\) 与 \(versinc\) 核变换，支持任意周期波形而无需波形专用推导。硬件层面实现 HASY 专用集成电路（application-specific integrated circuit, ASIC），在 65 nm 工艺下以 196.6 MHz 时钟完成 512 次谐波变换仅需约 42 µs。评估显示当跟随频率高于主导频率时信号与噪声失真比（signal-to-noise and distortion ratio, SINAD）可达 41 dB 以上，整数周期比时精度最高。该工作为高质量数字复刻模拟同步音色提供了可实时部署的完整链路，但对 \(P < 1\) 时高频信息缺失的带限约束以及快速调制下的混叠仍存在边界。
🔗 开源与复现资源
- 代码：https://github.com/IIP-Group/hasy-python
- 模型权重：论文中未提及
- 数据集：论文中未提及
- Demo：论文中未提及独立在线演示链接，音频示例与参考实现均在 https://github.com/IIP-Group/hasy-python 提供
- 复现材料：论文在第 5 节明确提供基于 Python 和 NumPy 的参考实现与生成音频示例，获取地址为 https://github.com/IIP-Group/hasy-python，论文正文与附录提供了谱重采样变换的完整推导公式、HASY ASIC 的硬件架构与 512 谐波及 96 kHz 合成参数等复现所需细节
- 论文中引用的开源项目：NumPy（论文中提及用于参考实现，未提供链接）、BFO [13]（论文中提及为加法合成振荡器原型，未提供链接）、IIS Chip Gallery - http://asic.ethz.ch
🧭 深度解读
为什么在数字里做一次重置，就会把声音弄脏？
想象一台模拟合成器里有两个振荡器。跟随振荡器本来在平稳地画自己的波形，主导振荡器每走完一周期就把它硬生生拉回起点。这个拉回会在波形上留下一道尖锐的折痕，耳朵听来是明亮甚至刺耳的谐波，正是同步音色的魅力所在。
问题出在数字采样。折痕意味着不连续，不连续意味着频谱会无限延伸。一旦直接在离散时间里做重置，高于奈奎斯特频率的能量就会折回可听区，变成与音高无关的刺耳混叠。简单地提高过采样再加陡峭低通，算力立刻吃紧，实时演奏更难承受。
所以任务不是学会生成好听的声音，而是学会在不产生混叠的前提下，精确复刻那道折痕带来的谐波结构。论文要回答的是：能否不靠事后修补，而是从构造上就只生成带限的同步波形，并且对任意输入波形都适用。
已有路线为何总要为每种波形各写一套公式？
抗混叠合成有几条成熟路线。面向经典波形的 BLIT 与 BLEP 会在不连续点附近叠加已知的带限阶跃或脉冲，把折痕磨圆；对正弦或锯齿同步也有专用解析级数，能算得很快，但每换一种跟随波形就要重新推导。另一类思路是用多项式过渡区把重置平滑掉，通用性更好，却是近似校正而非严格带限。
加法合成是更彻底的通用路线：只要知道傅里叶系数，就能只累加奈奎斯特以下的谐波，从根本上不产生混叠。难点在于，同步后的系数是多少？以往没有一个统一的频域变换能把任意带限输入映射到同步后的带限输出，硬件上也常被认为太贵。论文的位置正在这里：不发明新的振荡器，而是补上缺失的那块谱变换，并用专用电路把它的开销压到实时。
理解这个定位很重要。后续的 sinc 核不是一种滤波器技巧，而是对“同一段时域波形换个周期重展开”这一数学操作的精确表达。
任务到底在算什么？
输入是跟随振荡器自由运行时的有限傅里叶系数，记作\(\{c_n\}_{n=-N}^{N}\)，它已经带限到 N 阶。另一个输入是周期比\(P=T_{lead}/T_{follow}=f_{follow}/f_{lead}\)，决定主导周期里能塞进多少跟随波形。输出是以\(T_{lead}\) 为周期的同步波形在采样率\(f_s\) 下的离散采样，且必须保证没有混叠。
论文把问题归一化为\(T_{follow}=1\)、\(T_{lead}=P\)，这样所有推导只依赖 P。关键约束是带限：输入只有 N=512 阶可用信息，输出也只允许生成满足\(n/T_{lead} < f_s/2\) 的谐波。任何超出该集合的能量都必须被丢弃，而不是折叠。
3 种同步模式对应 3 种不同的时域拼装规则。硬同步是在每个主导周期内截断并重复跟随波形；镜像同步是前半周期正放、后半周期镜像翻转，总周期变为\(2T_{lead}\)；脉冲同步则在跟随波形走完后把剩余时间静音，只在\(P\ge 1\) 时定义。3 种规则都要被写成同一个框架下的线性变换。
三步流水线如何把截断变成重采样？
方法全景是一条 2 阶段流水线，中间夹着 1 次频域重采样。第一步是预旋转，把积分窗口对齐到对称区间\([-P/2,P/2]\)。这一步在时域是平移\(\mathring{r}(t)=r(t-\tau)\)，在频域就是对每个系数做相位旋转，硬同步、镜像、脉冲分别取\(\tau=-P/2, -P, -1/2\)。
第二步是谱重采样，把同一段时域波形从周期 1 重展开到周期 P。论文证明这个操作是线性的，变换矩阵只依赖 P，与波形无关。算出新系数后，第 3 步做带限加法重合成，只累加满足奈奎斯特条件的谐波，自然得到无混叠的离散信号。
硬件上这 3 步被映射为左侧的谱重采样引擎与右侧的加法合成振荡器。引擎负责算矩阵乘法，振荡器负责按新系数发声，两者通过调度共享 CORDIC 与存储，避免访存冲突。整个变换的规模是\((2N+1)\times(2N+1)\)，N 固定为 512，复杂度为\(O(N^2)\)。
sinc 与 versinc 从何而来，又如何落到实数系数上？
先看硬同步的复数形式。自由运行波形写作
\[r(t)=\sum_{n=-N}^{N}c_{n}\mathrm{e}^{\mathrm{j}\frac{2\pi}{T_{\text{follow}}}nt}\]预旋转为
\[\mathring{c}_{n}=c_{n}\mathrm{e}^{-\mathrm{j}2\pi\tau n}\]它把时域平移\(\tau\) 精确对应为每个谐波的相位旋转，输入是复系数\(c_n\)，输出是旋转后系数\(\mathring{c}_n\)，职责是对齐后续积分窗口。
重采样的核心是 1 次傅里叶系数重算：
\[\bar{c}_{n}=\sum_{k=-N}^{N}\mathring{c}_{k}\sinc(n-kP)\]其中
\[\sinc(x)\triangleq\frac{\sin(\pi x)}{\pi x}\]推导来自在\([-P/2,P/2]\) 上对\(\mathring{r}(t)e^{-j2\pi n t/P}\) 积分，时域截断在频域表现为 sinc 核的卷积。输入是全部\(2N+1\) 个旋转后系数，输出是同步后以 P 为周期的新系数，矩阵元仅由\(n-kP\) 决定。
实值实现把复共轭冗余去掉，得到更适合硬件的式子，例如
\[\bar{s}[\ell]=\bar{a}_{0}+\sum_{n\in\mathcal{N}}\bar{a}_{n}\cos\left(\frac{2\pi n}{T_{\text{lead}}f_{\text{s}}}\ell\right)+\bar{b}_{n}\sin\left(\frac{2\pi n}{T_{\text{lead}}f_{\text{s}}}\ell\right)\]与集合
\[\mathcal{N}\triangleq\{n=1,\ldots,N:n/T_{\text{lead}}图 1 与图 2 要回答的是时域直觉：图 1 对比自由运行与两种周期比下的硬同步折痕，图 2 解释为何要先做\(\tau=-P/2\) 的平移以对齐对称积分区间；图 3 则并排展示同一正弦输入在硬同步、镜像、脉冲下的波形差异，读者应关注折痕处是截断、翻转还是静音。

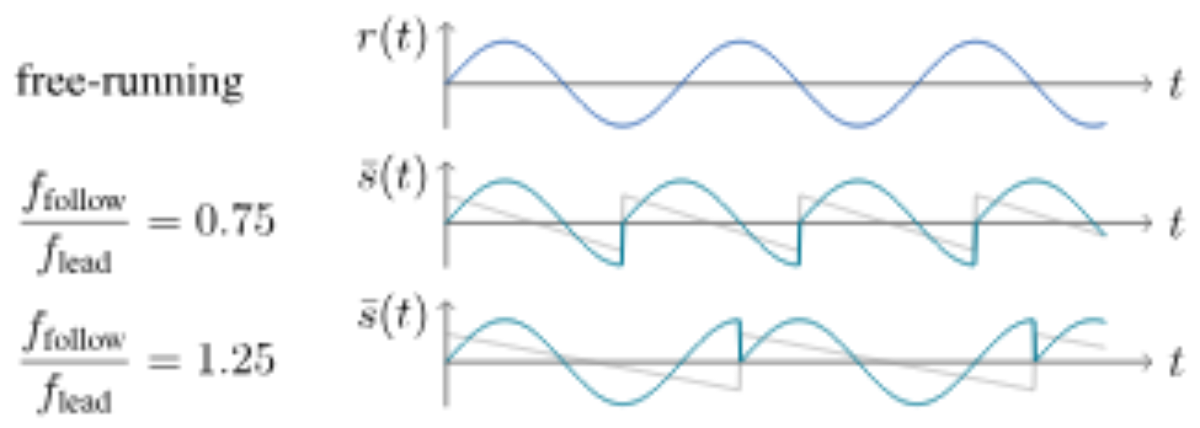

论文图 1。这张图来自原论文 Figure 1:，图示内容为“Illustration for hard sync with a sine wave for the following-oscillator waveform.”。请结合“sinc 与 versinc 从何而来，又如何落到实数系数上？”的正文，按图例、坐标轴或模块连线核对；图中没有呈现的内容不作外推。
没有训练，什么在被计算？
这不是一个可学习的生成模型，没有数据集训练、没有损失函数、没有优化器。所有参数都是确定性推导的线性变换系数，运行时只需根据当前的 P 即时算出矩阵元，再做 1 次矩阵向量乘法。
真正的计算负担在两处。一是三角函数与除法：每个 sinc 或 versinc 都要算 1 次\(\sin\) 或\(\cos\) 再除以分母，N=512 时 1 次硬同步变换需要约 524288 次求值，软件 NumPy 在 M2 Pro 上要 2.7 至 5.8 毫秒。二是\(O(N^2)\) 的累加，32 路并行列处理器把列向量分摊，手算除法器处理商，对小于\(2^{-12}\) 的分母改用零阶或 1 阶泰勒展开避免数值爆炸。
推理时，预处理器用 CORDIC 顺序产生旋转与三角项，列处理器完成乘系数与加减，累加存储求和得到新系数，最后由精简版大傅里叶振荡器以每周期 1 对系数的流水线合成音频。时钟按\(f_{clk}=2048 f_s\) 设计，96 千赫采样对应约 196.6 兆赫，512 阶变换固定耗时 8240 周期，约 42 微秒，相当于 4 至 5 个音频采样周期，参数更新率约 19.2 千赫，足以支撑主导频率的实时调制。
用什么信号、比什么基线、怎么算分？
论文没有训练集，评估完全是信号保真度对比。输入波形取正弦、三角、锯齿以及 sandstorm 与 heart 等自定义波形，系数量化为 24 位，谐波数固定 N=512，采样率 96 千赫。评估时生成 1 秒即 96000 个采样点，计算信号与噪声失真比，数值越高表示越接近参考。
基线只有两类自身参考：一是执行同样谱变换与合成的浮点软件实现，用来衡量固定点硬件的量化误差；二是从理想非带限硬同步信号解析算出傅里叶系数再带限重合成的解析参考，用来衡量带限输入本身带来的信息损失。没有与 BLEP、BLIT 或多相滤波等主流抗混叠方法的对比，也没有主观听感测试。
图 4 要回答架构问题：左侧谱重采样引擎如何组织存储、预处理与 32 路并行，右侧加法振荡器如何与 CORDIC 时分复用；图 5 的开盖显微照片则确认 6 平方毫米芯片在 QFN40 封装内的物理存在，但看不出并行阵列布局，也无法体现控制逻辑错误的细节。
根据论文正文与图中报告值整理，样本与协议可归纳如下：
| 维度 | 具体设置 |
|---|---|
| 跟随波形 | 正弦、三角、锯齿为主，另有 sandstorm、heart 示例，仅硬同步做全 P 扫描 |
| 周期比 P | 连续可调，重点区间为 P 为整数、P>1 非整数、P<1，固定\(f_{lead}=94\) 赫时谐波利用率接近上限 |
| 基线 | 浮点参考与解析截断参考，未含外部抗混叠方法 |
| 指标 | SINAD，单位分贝，越高越好，基于 1 秒 96 千赫采样计算 |
| 硬件条件 | TSMC 65 纳米 LP，24 位定点，\(f_{clk}=2048 f_s\)，512 阶变换 8240 周期 |
该表说明评估聚焦于 P 的整数性与大小对精度的单调影响，而非与外部方法的优劣排序。
数字说明了什么，又没说明什么？
主结果集中在硬同步、\(f_{lead}=94\) 赫、N=512 的条件下。论文用曲线展示 SINAD 随 P 的变化，文字给出分段结论：P 为整数时精度最高，与解析参考对比可超过 60 分贝，此时变换退化为谐波重映射，误差主要来自定点量化；P 为非整数且大于 1 时，与解析参考对比仍可保持 41 分贝以上。
当 P 小于 1 时，SINAD 随 P 减小系统性下降。原因是同步后的低阶系数需要跟随波形的高阶系数来合成，而输入只有 512 阶，高频信息缺失直接拉低保真度。论文指出该效应在低主导频率时更明显，高主导频率下奈奎斯特截断本身已滤掉带外谐波，影响相对缓解。芯片在\(P=0.5\)、正弦、\(f_{lead}=3\) 千赫的实测点上能在 250 兆赫下正常发声，超过所需的 196.6 兆赫。
工程代价同样明确。HASY 面积 6 平方毫米，其中 97% 来自谱重采样引擎，加法振荡器不足 3%；功耗在 200 兆赫时为 242 毫瓦。对比同工艺的 BFO 芯片，后者无同步功能但能以 3 平方毫米实现 1024 谐波、154 兆赫、178 毫瓦。HASY 用面积与功耗换来了任意波形的无混叠同步与约 19.2 千赫的参数更新率。
根据论文正文与图中报告值整理，关键结果如下：
| 比较或条件 | 指标 | 明确报告值 | 这项数字支持什么 |
|---|---|---|---|
| P 为整数，\(f_{lead}=94\) 赫，N=512 | SINAD vs 解析参考 | >60 分贝 | 整数比下变换近乎无损，误差仅为定点量化 |
| P 非整数且 P>1，\(f_{lead}=94\) 赫 | SINAD vs 解析参考 | >41 分贝 | 非整数比下仍保持较高保真，满足可听要求 |
| P<1，正弦/三角/锯齿 | SINAD vs 浮点参考 | 随 P 减小系统性下降，未给逐点数值 | 带限输入导致高频信息缺失，揭示方法边界 |
| HASY vs BFO，同为 65 纳米 | 最大时钟 | 250 兆赫 vs 154 兆赫 | HASY 满足 96 千赫实时所需的 196.6 兆赫并有余量 |
| HASY vs BFO | 面积 | 6 平方毫米 vs 3 平方毫米 | 支持同步的代价是面积翻倍且集中在重采样引擎 |
| HASY vs BFO | 功耗 | 242 毫瓦@200 兆赫 vs 178 毫瓦 | 实时谱变换带来功耗上升 |
不能推出的是音质优于 BLEP 或 BLIT，也不能推出镜像与脉冲模式具有同样量化精度，因为后两者仅以波形示例展示，未纳入 SINAD 统计。

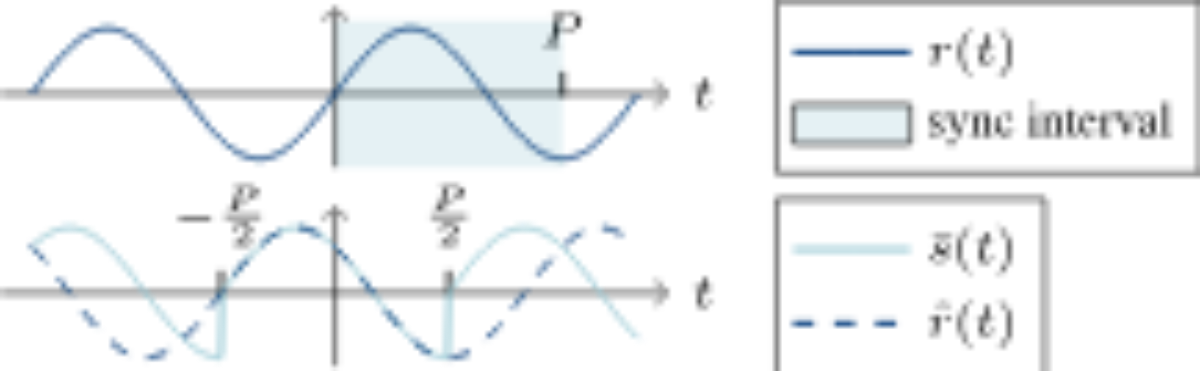

论文图 2。这张图来自原论文 Figure 2:，图示内容为“Illustration of the time shift operation with a sine wave as following-oscillator waveform and P=0.75.”。请结合“数字说明了什么，又没说明什么？”的正文，按图例、坐标轴或模块连线核对；图中没有呈现的内容不作外推。

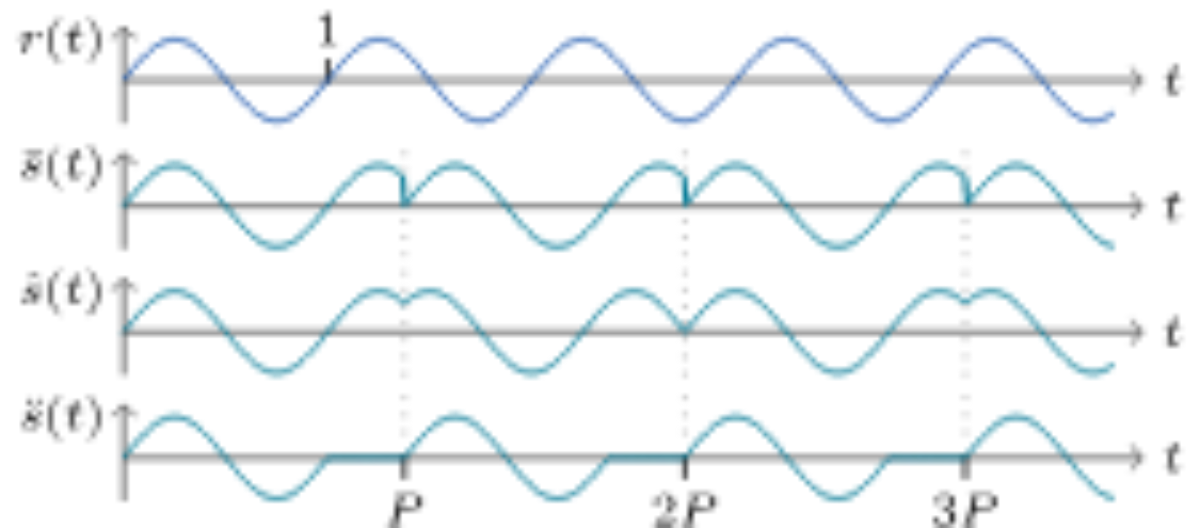

论文图 3。这张图来自原论文 Figure 3:，图示内容为“Comparison of different sync modes, here using a sinusoidal following-oscillator waveform and P=11/8.”。请结合“数字说明了什么，又没说明什么？”的正文，按图例、坐标轴或模块连线核对；图中没有呈现的内容不作外推。

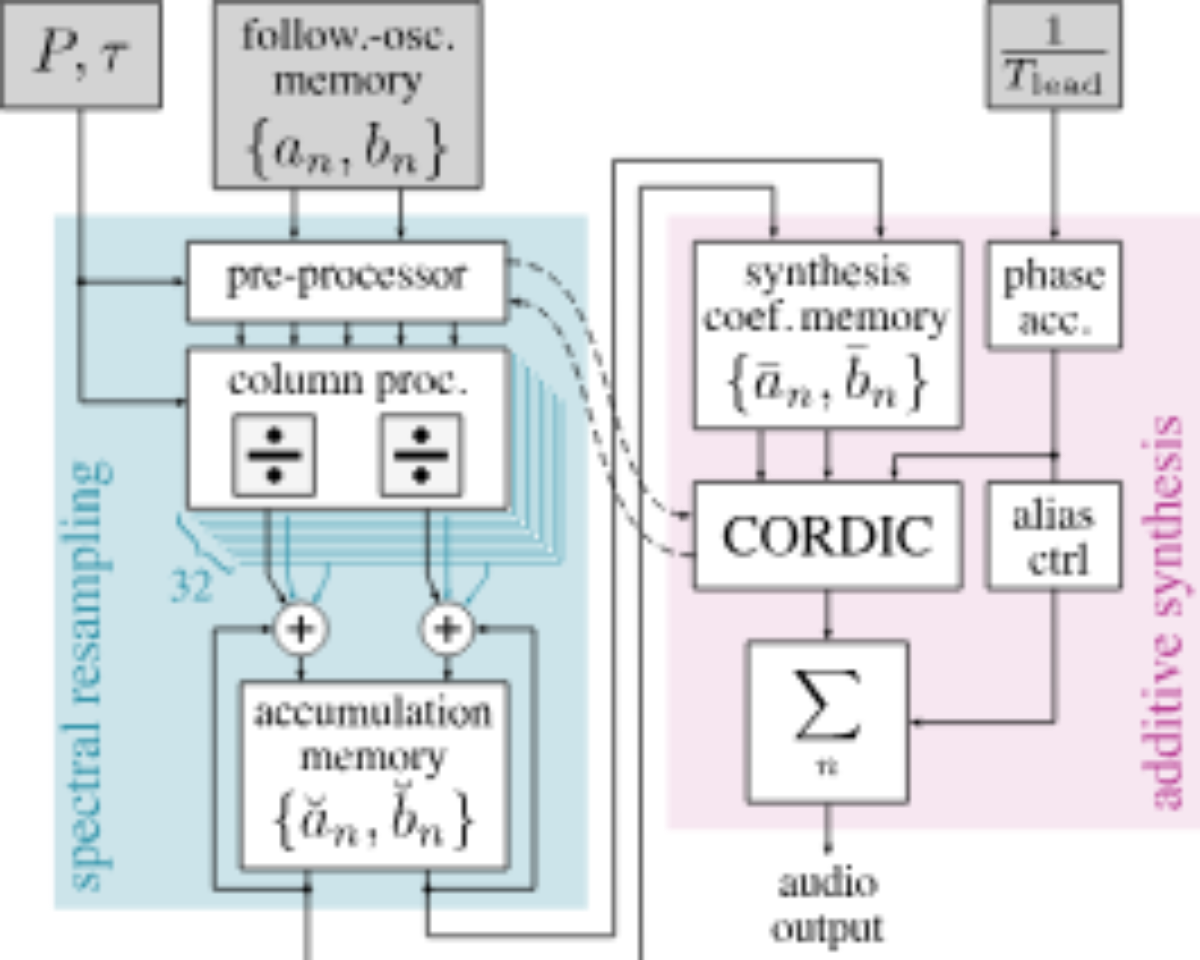

论文图 4。这张图来自原论文 Figure 4:，图示内容为“Architecture overview of the HASY ASIC with spectral-resampling engine and additive-synthesis oscillator. Gray elements are user-configurable.”。请结合“数字说明了什么，又没说明什么？”的正文，按图例、坐标轴或模块连线核对；图中没有呈现的内容不作外推。
边界在哪里，哪些对照还没有做？
论文坦承的边界很具体。第一，输入已带限，P 小于 1 时同步系数依赖的高阶谐波根本不存在，精度必然下降；第二，主导周期快速调制时每次重算变换仍可能引入混叠；第三，脉冲同步的推导仅覆盖\(P\ge 1\)，重叠情况留待未来；第四，当前 HASY 流片存在控制逻辑错误，部分配置接口受限，需重新流片；第五，加法合成忽略直流且只支持整数倍谐波。
从审稿视角看，缺失的对照更值得注意。评估未与任何外部抗混叠基线做频谱或听感对比，无法判断在同等算力下 sinc 重采样是否更干净或更省。指标单一为 SINAD，没有谐波失真、抗混叠抑制比或主观评价。高频与调制场景覆盖不足，仅展示 94 赫附近的曲线。
工程上的可扩展性也未验证。\(O(N^2)\) 虽被 32 路并行压到 42 微秒，但 97% 面积用于重采样，多复音如何扩展、更大 N 或更高采样率下的数值稳定性与泰勒近似误差，都没有量化。这些空白并不否定核心变换的正确性，但决定了它离完整乐器还有多远。
想复现，需要哪些材料与参数？
复现的核心是 3 组公式与一组固定参数。公式包括预旋转的相位旋转、硬同步的 sinc 变换、镜像与脉冲的 versinc 与缩放形式，以及带限合成时的奈奎斯特截断。参数为 N=512、\(f_s=96\) 千赫、24 位定点、\(f_{clk}=2048 f_s\)、CORDIC 与除法器分母阈值\(2^{-12}\)，直流项\(a_0\) 固定为 0。
代码层面，作者提供了 Python 与 NumPy 的参考实现与音频示例，地址为 https://github.com/IIP-Group/hasy-python，另有 MATLAB 的定点黄金模型与芯片测量数据可供对照。论文正文与附录给出了完整的谱重采样推导与 HASY 架构细节，足以在软件侧复现变换与合成。
硬件复现的门槛更高。芯片采用 TSMC 65 纳米 LP 工艺，面积 6 平方毫米，QFN40 封装，实测最高时钟 250 兆赫。由于控制逻辑错误，当前流片仅部分模式可测，系统级结论主要依赖黄金模型仿真。多声部、Eurorack 模组与完全可用的 2 次流片仍在进行中。
如何把这篇工作放回更大的图景？
回到最初的折痕。论文没有去磨平折痕，而是承认折痕必然产生无限谐波，然后在频域把折痕精确地重写为 sinc 核的线性叠加，再用加法合成只保留可听的带限部分。这种把时域不连续搬进频域重采样的做法，让任意波形无需专用推导就能得到无混叠同步，理论上干净，硬件上也用并行与 CORDIC 复用把开销压到了可实时。
它的价值在于补上了加法合成长期缺失的一块：任意输入的同步变换。代价是显式的\(O(N^2)\) 与面积功耗，以及对输入带限的强依赖。对于刚入方向的研究生，这篇工作提供了一个清晰的范式——先定义带限表示，再推导表示之间的精确变换，最后用架构把变换加速到音频速率。
下一步自然是把未完成的拼图补齐：与主流抗混叠方法的公平听感对比、P 小于 1 与快速调制下的系统性评估、多复音与更高 N 的稳定性，以及 1 次没有控制错误的流片。只有这些补齐后，频域重采样的优雅才能真正转化为乐器上的可演奏性。
📎 论文与评分元数据
标签：#音乐生成 #生成模型 #实时处理 #高效推理
7.9/10 | 创新 1.6/2 | 技术严谨 1.2/1.5 | 实验充分 0.8/1.5 | 清晰度 0.8/1 | 影响力 0.9/1.5 | 开源 1/1.5 | 可复现 0.3/0.5 | 工程/实践 1.3/1.5
✅ 7.9/10 | 前25% | 文档类型：系统技术报告 | 评分置信度：高 | #音乐生成 | #生成模型 | #实时处理 #高效推理 | arxiv
⚖️ 评分依据与证据（展开查看）
逐维得分、全文证据与扣分边界
创新性 (1.6/2)：提出以 sinc 与 versinc 为核的统一频谱重采样线性变换，支持任意带限波形的硬同步、镜像同步与脉冲同步 3 种模式，无需波形专用推导，并协同 32 路并行 ASIC 将 512 阶 O(N2) 变换压缩至 42 us，属系统级新能力。
技术严谨性 (1.2/1.5)：给出预旋转相位校正与 3 种同步模式的闭式实值变换推导，明确 N=512 与奈奎斯特截断约束及小分母 2-12 泰勒处理；主动承认 P<1 高频缺失、快速调制混叠及脉冲 P<1 未覆盖等边界，推导假设清晰。
实验充分性 (0.8/1.5)：仅硬同步在 f_lead=94 Hz 与 N=512 下对正弦三角锯齿做全 P 扫描，以 SINAD 对比浮点与解析参考，整数 P 时大于 60 dB、非整数 P大于 1 时大于 41 dB，但未与 BLEP/BLIT 公平对比且镜像脉冲无量化，高频与调制覆盖不足。
清晰度 (0.8/1)：按预旋转、频谱重采样、带限加法重合成三阶段分步阐述，配合图 4 架构与表 1 面积功耗对比，符号与流程清晰；明确标注 P 区间与对比基准，局限与失效区间表述完整。
影响力 (0.9/1.5)：面向 96 kHz 24 bit 实时音频合成，提供任意波形无混叠同步的完整链路与 19.2 kHz 参数更新能力，对数字复刻模拟同步音色有直接价值，但受众限于音乐合成细分领域且多复音扩展未验证，泛化影响有限。
开源 (1.0/1.5)：核心 Python 参考实现与音频示例已在 https://github.com/IIP-Group/hasy-python 公开，可复现频谱重采样与加法合成流程，但 ASIC 硬件、模型权重与数据集未开放，属部分核心产物开放。
可复现性 (0.3/0.5)：披露 N=512、f_s=96 kHz、f_clk=2048 f_s、24 bit 定点、CORDIC 与除法器阈值 2-12 等关键参数及三阶段公式；提供 Python 参考实现，但芯片控制逻辑错误与部分配置细节缺失，复现仍有少量缺口。
工程/实践价值 (1.3/1.5)：在 TSMC 65 nm 下实测 6 mm2 芯片达 250 MHz、200 MHz 时 242 mW，512 阶变换 8240 周期约 42 us 对应 4 至 5 个音频周期，满足 96 kHz 实时与 19.2 kHz 更新率，97% 面积来自重采样引擎，属真实部署测量。
