📄 Sequential and Simultaneous Optimization of Microphone Array Geometry and Region-of-Interest Beamforming

#波束成形 #麦克风阵列 #声源定位 #空间音频 #优化算法

✅ 7.5/10 | 前25% | #声源定位 | #波束成形 | #麦克风阵列 #空间音频

学术质量 6.5/7 | 选题价值 1.0/2 | 复现加成 0.0 | 置信度 高

👥 作者与机构

  • 第一作者：Gal Itzhak（Technion–Israel Institute of Technology， Faculty of Electrical & Computer Engineering）
  • 通讯作者：未明确说明，根据学术惯例及贡献，第二作者Simon Doclo或第三作者Israel Cohen可能是通讯作者，但论文中未明确标注。
  • 作者列表：Gal Itzhak（Technion–Israel Institute of Technology， Faculty of Electrical & Computer Engineering）、Simon Doclo（Carl von Ossietzky Universit¨at Oldenburg， Department of Medical Physics and Acoustics）、Israel Cohen（Technion–Israel Institute of Technology， Faculty of Electrical & Computer Engineering）

💡 毒舌点评

这篇论文的亮点在于提出了一个巧妙的“分而治之”顺序优化框架，将原本难以处理的大规模混合整数规划问题，转化为一系列可求解的小问题，这在工程上很有价值。但短板也很明显，其核心假设（ROI内信号完全相干）在实际复杂声学环境中可能不成立，且实验完全基于仿真，缺乏真实场景的验证，这让其实用性打了折扣。

📌 核心摘要

  1. 要解决什么问题：传统麦克风阵列波束成形假设期望声源的方向已知，但实际中方向可能未知且位于一个感兴趣区域（ROI）内。同时，优化阵列几何结构和波束成形权重是一个高复杂度、NP难的混合整数规划问题，尤其对于大规模阵列。
  2. 方法核心是什么：提出了一种顺序优化框架（SO-SCCA）。将完整的均匀同心圆阵列（UCCA）划分为若干个圆形扇区子阵列，然后按顺序对每个子阵列同时优化其麦克风布局和波束成形权重。在每个阶段，优化问题被建模为一个最小化宽带扩散噪声伪相干性的目标函数，并施加失真控制、白噪声增益（WNG）下限以及确保之前已选麦克风位置被保留等一系列约束，最后使用MOSEK求解器求解。
  3. 与已有方法相比新在哪里：相比于以往直接联合优化或仅优化权重的方法，本文的核心创新是顺序优化策略。它避免了直接处理大规模混合整数规划带来的计算不可行性，通过分解问题使得优化大规模阵列几何成为可能。同时，优化目标直接针对ROI内的平均响应，而非单一方向。
  4. 主要实验结果如何：论文在UCCA（3环，每环36个候选点，共109个候选位置）上进行了实验。对于ΦROI=[-40°,40°]的ROI，优化后的19麦克风阵列（SO-SCCA）与21麦克风的SCCA和UCCA方法相比：在期望声源方向显著偏离ROI中心（|ϕ0|∈[20°,40°]）时，其直接性因子（DF）更优（图2a vs 图2b）；在整个ROI和频率范围内，其WNG显著更高（图2c vs 图2d）；在2kHz以上的频段，其ROI平均直接性因子（DROI）和ROI平均白噪声增益（WROI）均优于对比方法（图3）。具体数值未在文中列表给出。
  5. 实际意义是什么：该方法为设计用于未知但限定区域内声源拾取的麦克风阵列提供了一种实用工具。特别适用于会议系统、智能音箱或可穿戴设备等应用场景，其中声源可能位于一定角度范围内，且需要平衡指向性、鲁棒性（WNG）和阵列规模。
  6. 主要局限性是什么：1）假设ROI内所有方向信号相干（公式12），这在存在多个声源或散射源时不成立；2）优化依赖精确的噪声场模型（扩散场假设），未考虑实际噪声的空间相关性；3）实验仅限于二维平面波和仿真，未验证三维空间、混响及实际麦克风失配的影响；4）优化过程依赖于固定的子阵列划分方式。

🏗️ 模型架构

本文没有提出一个“神经网络”模型架构，而是提出一个麦克风阵列与波束成形器联合优化的数学框架。其“架构”即优化流程：

  1. 输入：
    • 阵列几何：一个包含M个候选麦克风位置的均匀同心圆阵列（UCCA）。
    • ROI定义：感兴趣区域的角度范围（如方位角ΦROI）。
    • 设计参数：目标麦克风总数K、最小WNG约束ϵ、频率范围[fL, fH]。
  2. 流程（核心架构）：
    • 阶段划分（t=1,2,…,T）：将M个候选位置划分为T个子阵列（例如，圆形扇区）。每个阶段t评估该子阵列的Mt个候选位置。
    • 逐阶段顺序优化（核心组件）：在每个阶段t，求解一个混合整数规划（MIP）问题（公式27）：
      • 目标：最小化在阶段t考虑的Mt+之前已选麦克风总数所构成的阵列在感兴趣频带内的总扩散噪声功率（即最大化ROI平均DF）。
      • 约束C1（失真控制）：确保优化后的波束成形器对ROI平均导向矢量bROI的响应为1（公式14, 22）。
      • 约束C2（WNG保障）：确保波束成形器的WNG不低于由ϵ确定的下限（公式16, 23），以保证鲁棒性。
      • 约束C3（保留之前选择）：确保之前阶段已确定的麦克风位置对应的权重不会被“关闭”（即其幅度平方不超过一个很小值）（公式24）。
      • 约束C4（本阶段稀疏性）：确保本阶段恰好从Mt个候选位置中选出Kt个（公式25）。
      • 约束C5（本阶段权重绑定）：将本阶段候选麦克风的权重幅度平方与其二进制选择变量绑定，未被选中的位置权重必须接近零（公式26）。
    • 求解器：使用MOSEK求解器，通过分支定界和凸松弛方法求解上述MIP问题。
  3. 输出：
    • 最优麦克风布局：T个阶段选出的所有麦克风位置（共K个）。
    • 最优波束成形权重：在最终阶段T，基于所有已选麦克风位置计算出的全局优化权重向量 fSO-SCCA（长度K+1，包含中心参考麦克风）。
  4. 关键设计选择与动机：
    • 顺序优化而非联合优化：动机是降低计算复杂度，使大规模阵列优化变得可行。
    • ROI平均导向矢量：动机是处理DOA未知的问题，将不确定性区域（ROI）建模为单一的等效导向矢量（公式12）。
    • 失真控制约束：动机是避免传统“无失真”约束在ROI较宽时导致的性能恶化，允许一定的灵活性以提升鲁棒性。
    • WNG约束：动机是直接约束波束成形器的白噪声增益，确保对传感器噪声和失配的鲁棒性，这比事后检查更可靠。

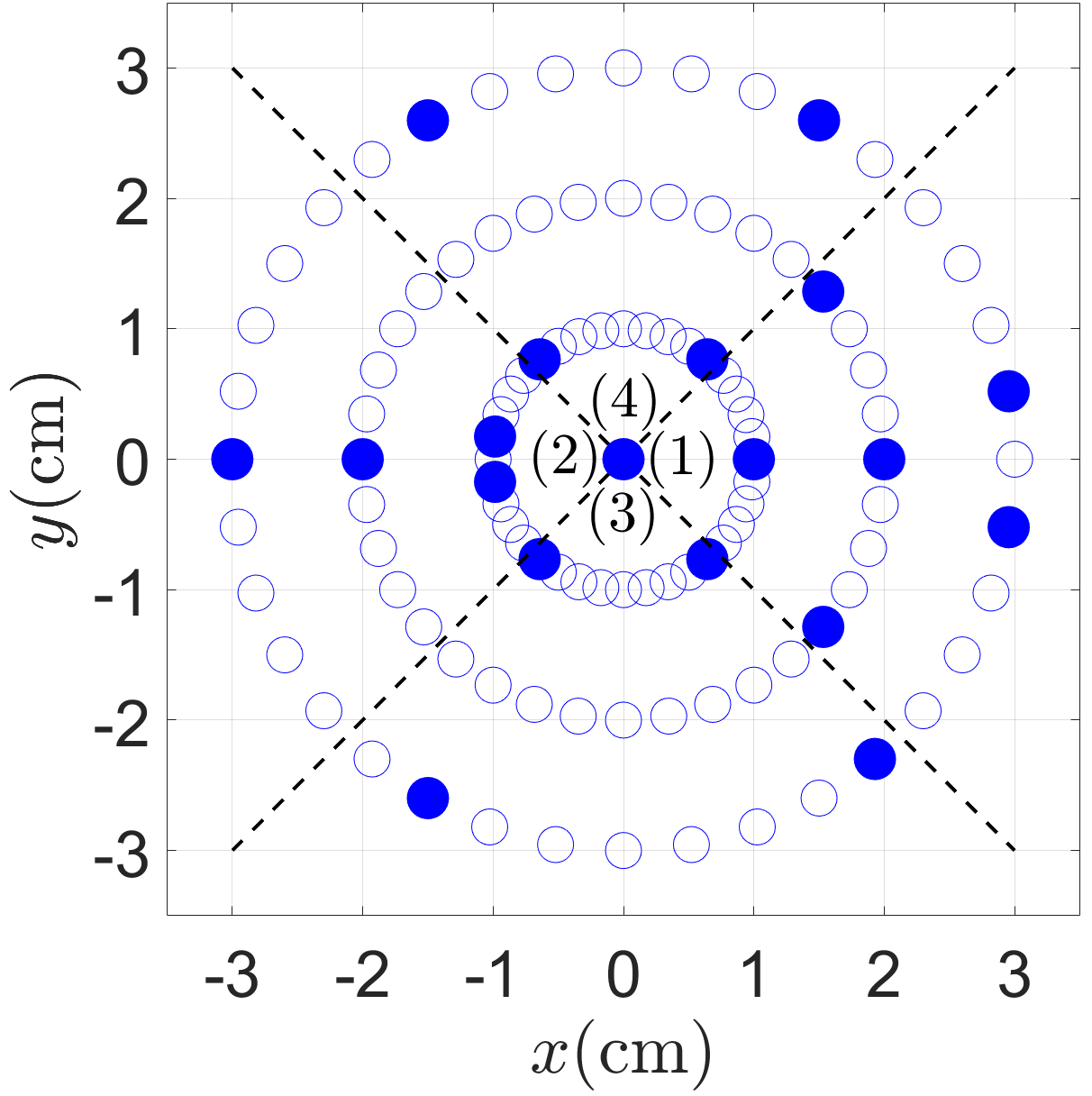

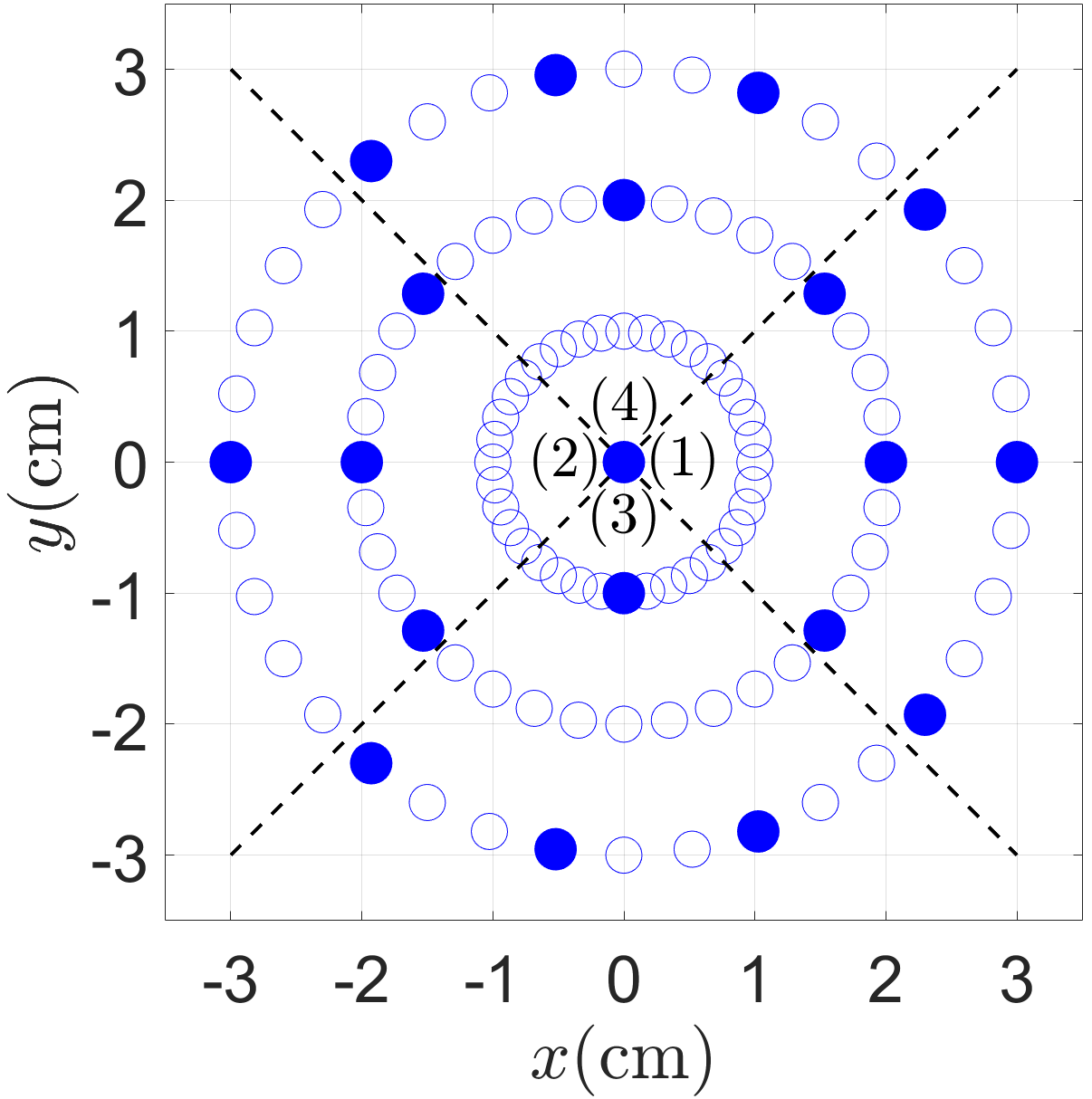

图1: pdf-image-page3-idx0 图1展示了优化得到的麦克风布局示意图。空心圆为未占用的候选位置，实心圆为优化选择的麦克风位置。对于较窄的ROI（ΦROI=[-10°,10°]，图1a），阵列布局更稀疏，沿x轴延伸以增大孔径提升指向性。对于较宽的ROI（ΦROI=[-40°,40°]，图1b），布局更紧凑，以维持整个区域内的性能。虚线标示了子阵列划分方式，数字表示优化阶段顺序。

💡 核心创新点

  1. 顺序优化框架（Sequential Optimization）：将大规模、NP难的阵列几何与波束成形联合优化问题，分解为一系列小规模、可求解的子问题。这是解决计算可扩展性瓶颈的核心创新，使得优化包含上百个候选位置的大阵列成为可能。
  2. 面向ROI的宽带优化目标：直接以最大化整个ROI内的宽带平均直接性因子（DI[fL,fH]）为目标（公式18），而非针对单一固定方向。这更贴合声源DOA未知的实际情况。
  3. 显式的性能约束设计：在优化过程中同时施加了失真控制约束（C1）和最小WNG约束（C2）。这确保了最终设计的波束成形器在提升指向性的同时，不会导致期望信号过度失真，并对噪声和误差具有足够的鲁棒性，形成了性能间的平衡。
  4. 保留历史决策的稀疏约束：通过设计C3、C4、C5约束，确保在顺序优化过程中，早期阶段已确定的麦克风位置不会在后续阶段被剔除，保证了整个优化过程的递进性和最终解的全局一致性。
  5. 基于圆形扇区阵列的优化实例化：将抽象的顺序优化框架应用于具体的均匀同心圆阵列（UCCA）和圆形扇区子阵列结构上，验证了其有效性，并展示了优化后布局随ROI宽度变化的直观规律（图1）。

🔬 细节详述

  • 训练数据：本文为无训练数据的优化设计问题。优化基于数学模型和信号处理理论。
  • 损失函数：优化目标是最小化在感兴趣频带[fL, fH]内，考虑已选和候选麦克风位置后的总扩散噪声功率（公式21的积分项）。这等价于最大化ROI平均宽带直接性因子。
  • 训练策略：不适用。优化通过MOSEK求解器一次性完成（每个子问题）。
  • 关键超参数：
    • 内环半径R：1 cm。
    • 环数N：3。
    • 每环候选麦克风数P：36。
    • 总候选位置M：109（3*36+1）。
    • 子阵列数T：4。
    • 各阶段目标麦克风数：K1=6, K2=K3=K4=4，总K=19。
    • 最小WNG约束值ε：-10 dB。
    • 频率范围：论文未明确给出具体fL和fH值，图3横轴显示为0-8kHz。
  • 训练硬件：未说明。
  • 推理细节：不适用。波束成形器是固定的线性滤波器。
  • 正则化或稳定训练技巧：不适用。约束C2本身起到了正则化作用，防止权重过大，提升数值稳定性和鲁棒性。

📊 实验结果

论文实验基于仿真，对比了三种方法：

  • SO-SCCA：本文提出的顺序优化稀疏同心圆阵列波束成形器（19个麦克风）。
  • SCCA：文献[25]的稀疏同心圆阵列波束成形器（21个麦克风）。
  • UCCA：基于完整均匀同心圆阵列的传统最大直接性因子（MDF）波束成形器（21个麦克风，每环7个）。

主要对比结果（定性描述，具体数值未在文中列表给出）：

  1. 直接性因子（DF）对比：

    • 图2(a) vs 图2(b)：在ΦROI=[-40°,40°]的ROI内，当期望声源DOA显著偏离ROI中心（即|ϕ0|∈[20°,40°]）时，SO-SCCA的DF高于SCCA。在ROI中心附近，两者性能相近。
    • 图3(a)：显示了三种方法的ROI平均直接性因子DROI。在2kHz以上的频段，SO-SCCA的DROI高于SCCA和UCCA。在2kHz以下，三者差异较小。

  2. 白噪声增益（WNG）对比：

    • 图2(c) vs 图2(d)：SO-SCCA的WNG在整个ROI（-40°到40°）和整个显示频率范围（0-8kHz）内，一致且显著地高于SCCA。
    • 图3(b)：SO-SCCA的ROI平均白噪声增益WROI在几乎整个频谱上都大幅领先于SCCA和UCCA，尤其在中低频段优势明显。

总结：实验表明，SO-SCCA方法在使用更少麦克风（19 vs 21）的情况下，在以下方面表现更优：

  • 鲁棒性（WNG）：在整个ROI和频率范围内，WNG有大幅度提升。
  • 指向性（DF）：当声源DOA偏离ROI中心较远时，DF更优；在ROI中心附近性能相当。
  • 整体ROI性能：在高频段的ROI平均直接性因子DROI也更优。

图2: pdf-image-page3-idx1 图2对比了SO-SCCA和SCCA的DF和WNG。子图(a)和(b)显示DF，(c)和(d)显示WNG。结论是SO-SCCA在DOA偏离大时DF更优，且在整个ROI内WNG显著更高。

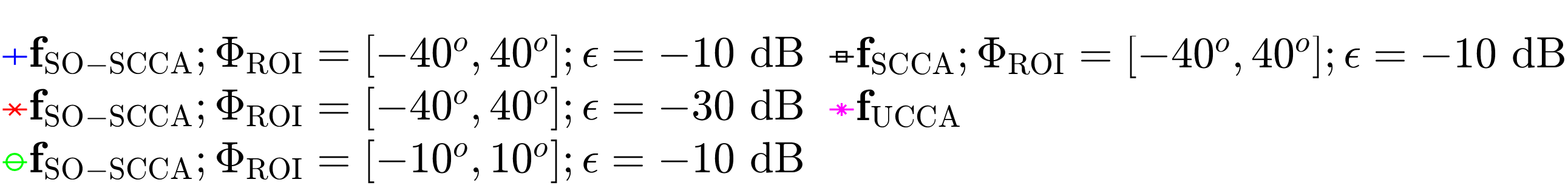

图3: pdf-image-page4-idx2 图3对比了三种方法在整个ROI上的平均性能。子图(a)为DROI，(b)为WROI。结论是SO-SCCA在WROI上全面领先，在2kHz以上的DROI也领先。

⚖️ 评分理由

  • 学术质量：6.5/7。创新性明确（顺序优化框架解决了计算瓶颈），技术推导正确，实验设计合理且结论可信。扣分在于：1）强假设（ROI内相干性）限制了普遍性；2）实验仅限于仿真，未在真实声学环境中验证；3）对比方法未包含更多同期最先进工作，说服力可进一步加强。
  • 选题价值：1.0/2。问题有明确的工程应用背景（智能设备拾音），优化阵列几何是一个重要但传统的问题。论文的解决方案系统且有效，但对于当前以深度学习为主流的音频处理社区，其话题的前沿性和广泛吸引力一般。
  • 开源与复现加成：0.0/1。论文未提供任何开源资源（代码、数据、预训练模型）。虽然使用了商业求解器MOSEK，但核心的优化问题构建脚本、超参数设置等均未公开，复现门槛较高。

🔗 开源详情

  • 代码：论文中未提及代码链接或开源计划。
  • 模型权重：未提及。
  • 数据集：未提及。
  • Demo：未提及。
  • 复现材料：论文详细给出了优化问题的数学模型和约束（公式18-27），以及部分关键超参数（如R=1cm, N=3, P=36, ε=-10dB, K1=6, K2=K3=K4=4）。但未提供实现代码、优化脚本或具体的求解器配置。
  • 论文中引用的开源项目：引用了MOSEK优化工具箱（[32]）。
