📄 Phase-Space Signal Processing of Acoustic Data for Advanced Manufacturing In-Situ Monitoring

#音频事件检测 #信号处理 #工业应用

✅ 7.0/10 | 前50% | #音频事件检测 | #信号处理 | #工业应用

学术质量 5.5/7 | 选题价值 1.5/2 | 复现加成 0.0 | 置信度 中

👥 作者与机构

  • 第一作者：未说明（论文署名列表中未明确排序，但按惯例首作者可能为Pouria Meshki Zadeh）
  • 通讯作者：Ehsan Dehghan-Niri (亚利桑那州立大学制造系统与网络学院)
  • 作者列表：Pouria Meshki Zadeh（亚利桑那州立大学制造系统与网络学院）、Shams Torabnia（亚利桑那州立大学制造系统与网络学院）、Nathan Fonseca（亚利桑那州立大学制造系统与网络学院）、Keng Hsu（亚利桑那州立大学制造系统与网络学院）、Ehsan Dehghan-Niri*（亚利桑那州立大学制造系统与网络学院）

💡 毒舌点评

亮点是将非线性动力学的“相空间”分析方法引入了工业声学监测这个传统领域，为理解复杂工艺动态提供了新视角；但短板也明显，论文止步于“定性观察”和“潜在价值”的宣示，缺乏将相空间特征转化为可量化、可部署的在线监测指标的完整闭环，更像是一篇方法论的概念验证。

📌 核心摘要

  1. 解决的问题：超声辅助连接工艺（如共振辅助沉积，RAD）具有复杂的非线性动态行为，传统的时域和频域分析方法难以全面描述和监测其状态转换。
  2. 方法核心：利用相空间重构（伪相空间）和庞加莱映射分析来自工具和基底传感器的声发射（AE）信号，以捕获非线性动力学特征。
  3. 与已有方法相比新在哪里：传统方法（如频谱分析）只能确认非线性（如谐波存在），但无法区分周期、准周期或混沌行为，也无法清晰揭示过程阶段（如工具-基底接触）的转变。相空间方法提供了这些额外信息。
  4. 主要实验结果：论文展示了定性结果：
    • 频谱分析（图3）：证实了信号中存在基频的谐波和超谐波，表明系统是非线性的。
    • 相空间图（PPS）与庞加莱图（图4，图5）：直观显示了不同阶段（非接触期 vs. 接触期）和不同传感器（工具 vs. 基底）信号的几何特征差异。例如，基底信号在非接触期呈近圆形（主频主导），在接触期演变为更复杂的几何形状（多频率混合），暗示了动态行为的变化。庞加莱图将连续轨迹离散化，实现了数据降维。
    • 论文未提供任何定量性能指标（如分类准确率、误报率）或与其他监测方法的数值对比。
  5. 实际意义：为先进制造（特别是增材制造）的原位监测提供了一个新的信号处理框架，相空间和庞加莱图的数据降维特性有利于处理高采样率的流式声学数据，为未来基于AI的质量控制策略奠定了潜在基础。
  6. 主要局限性：研究停留在定性分析和概念验证阶段。未展示如何将相空间特征转化为可靠的、可自动执行的监测决策；缺乏在不同工艺参数、不同材料下的泛化性验证；未进行定量的性能评估和对比实验；结论中“可能表明混沌行为”的判断需要更严格的数学证明（如李雅普诺夫指数计算）。

🏗️ 模型架构

本文并非提出一个神经网络模型，而是描述了一套用于声学信号分析的信号处理流程。其整体架构如下：

  1. 数据采集：使用两个R15s-HT声发射（AE）传感器（中心频率150kHz），分别安装在RAD工艺的工具和基底上。通过外部放大器（20dB）增强信噪比，并以2MHz采样率连续采集模拟信号并数字化。
  2. 时域与频域分析（基线）：首先对采集的时域AE信号进行观察（图2），并计算频谱（图3）以确认非线性特征（谐波、超谐波）。
  3. 相空间分析（核心）： 伪相空间重构（PPS）：使用单个传感器的时序信号 x(t)，通过时延嵌入（公式1）重构出一个三维（p=3）的伪相空间。关键参数选择：时间延迟 τ = 0.25T1（T1为换能器基本周期），嵌入维度 p=3。
    • 可视化与定性分析：将重构出的相空间轨迹绘制成PPS图（图4），通过几何形状（如圆形、复杂云团）来定性判断动态行为（如单频主导、多频混合、可能混沌）。
    • 庞加莱映射：在PPS轨迹上定义一个截面（本文中为法向量(1,0,0)的平面），记录轨迹每次穿越该截面的点，生成离散的庞加莱图（图5）。通过观察点的分布模式（如孤立点、封闭曲线、散点云）来推断系统行为（周期、准周期、混沌），并实现数据降维。
  4. 输出：流程的输出是用于定性分析和过程阶段识别的视觉化图表（PPS图和庞加莱图），而非自动化的决策信号。

💡 核心创新点

  1. 引入相空间分析作为工业监测的补充工具：将原本用于研究非线性动力学和混沌理论的数学工具（相空间重构、庞加莱映射），系统性地应用于超声辅助增材制造的声发射监测中，旨在弥补传统时频分析在描述复杂非线性动态方面的不足。
  2. 利用庞加莱映射实现高维声学数据的降维与特征提取：论文强调庞加莱映射能将连续的高采样率时序数据转化为离散的点集，这为在资源受限的嵌入式系统中实现实时、长期的原位监测提供了可能，是对数据处理流程的一个重要优化思路。
  3. 识别出传感器信号在相空间中的特征与工艺阶段的关联：通过对比分析，发现基底传感器信号的相空间几何形态在工具-基底接触前后发生显著变化（从简单圆形到复杂形状），这为无损监测制造过程中的关键事件（如成形开始）提供了一个潜在的视觉或特征指标。

🔬 细节详述

  • 训练数据：不适用。本文为信号处理研究，未使用机器学习意义上的“训练数据”。实验数据来自一次具体的RAD打印过程，参数为：基底预热温度100°C，换能器中心频率54.5kHz。
  • 损失函数：不适用。
  • 训练策略：不适用。
  • 关键超参数：
    • 伪相空间重构的嵌入维度：p=3。 时间延迟：τ = 0.25T1，其中 T1 = 1/f0（f0为换能器基本频率）。选择依据是相关性分析。
    • 庞加莱截面：定义在归一化向量(1, 0, 0)上，边界条件为 0 < X1 < 1 且 -1 < X3 < 1。
  • 训练硬件：未说明。
  • 推理细节：不适用。分析过程为离线后处理。
  • 正则化或稳定训练技巧：不适用。

📊 实验结果

论文主要以图形形式展示结果，未提供任何定量性能表格或数值指标。以下是关键图表及其说明：

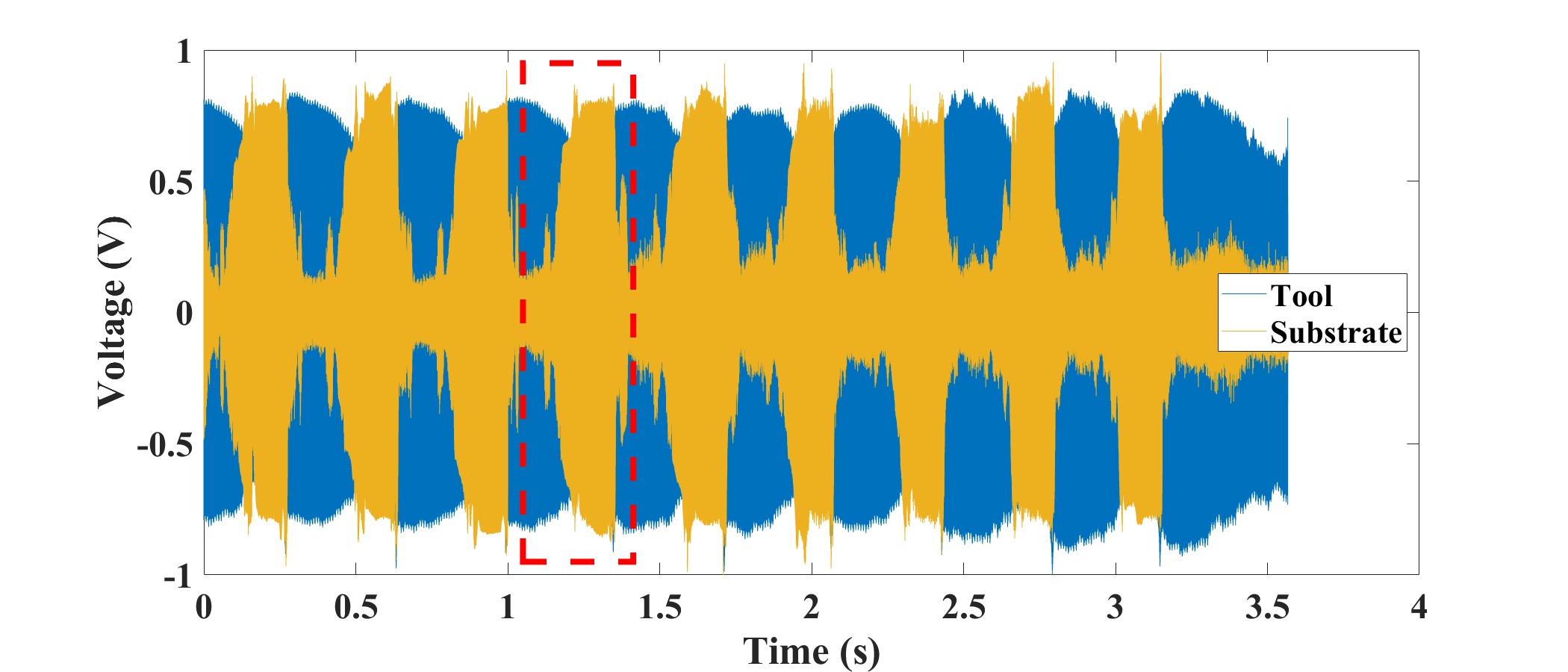

图2 图2说明：展示了工具（蓝色）和基底（橙色）传感器在整个打印过程中记录的时域AE信号。虚线框标出了一个完整的沉积周期（约360ms）。图中可见信号幅值和包络的变化，对应了工艺的不同阶段（工具靠近、接触、离开）。

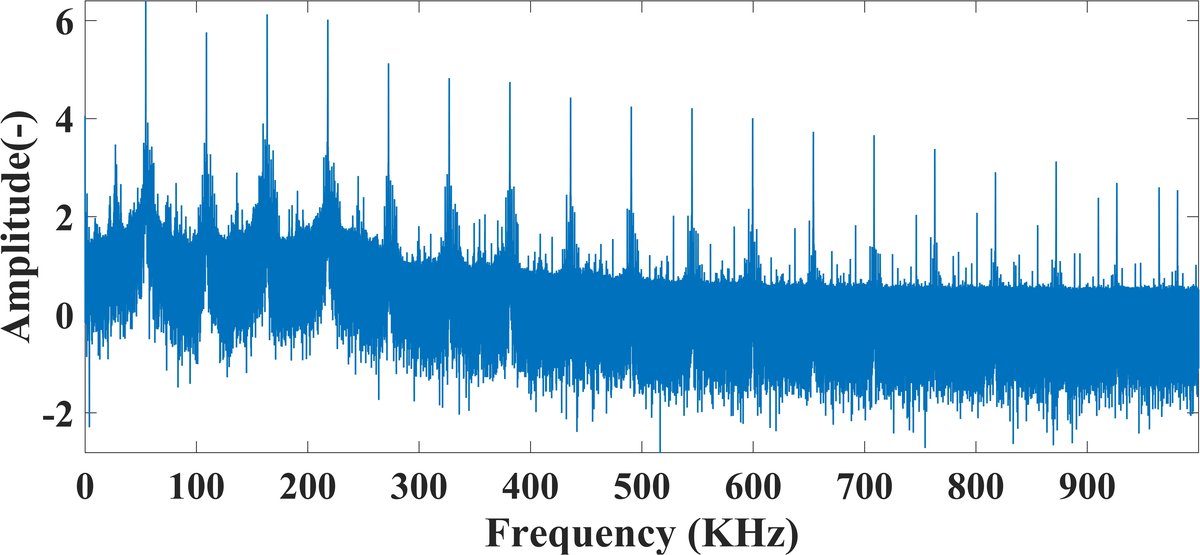

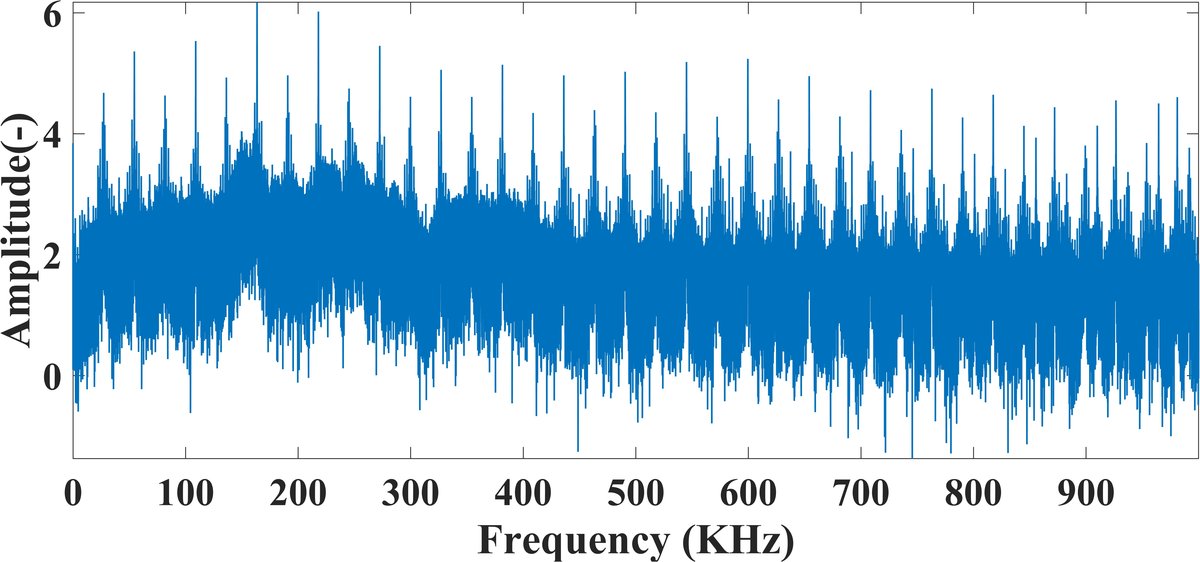

图3 图3说明：展示了工具（a）和基底（b）传感器信号的频谱。频谱中均出现了明显的基频谐波（2f0, 3f0…）和超谐波（如1.5f0, 2.5f0…），这证实了超声连接过程产生的信号具有非线性特征。

图4 图4说明：展示了两个不同时间段（非接触期：1.028-1.035秒；接触期：1.267-1.275秒）的伪相空间（PPS）图。

  • 图(a)工具信号（非接触期）：显示较为规整的轨迹。
  • 图(b)基底信号（非接触期）：呈现近圆形，表明此时信号以一个主频为主。
  • 图(d)基底信号（接触期）：几何形状变得复杂，轨迹分布更广，表明信号中混合了多个频率成分，动态行为发生了变化。

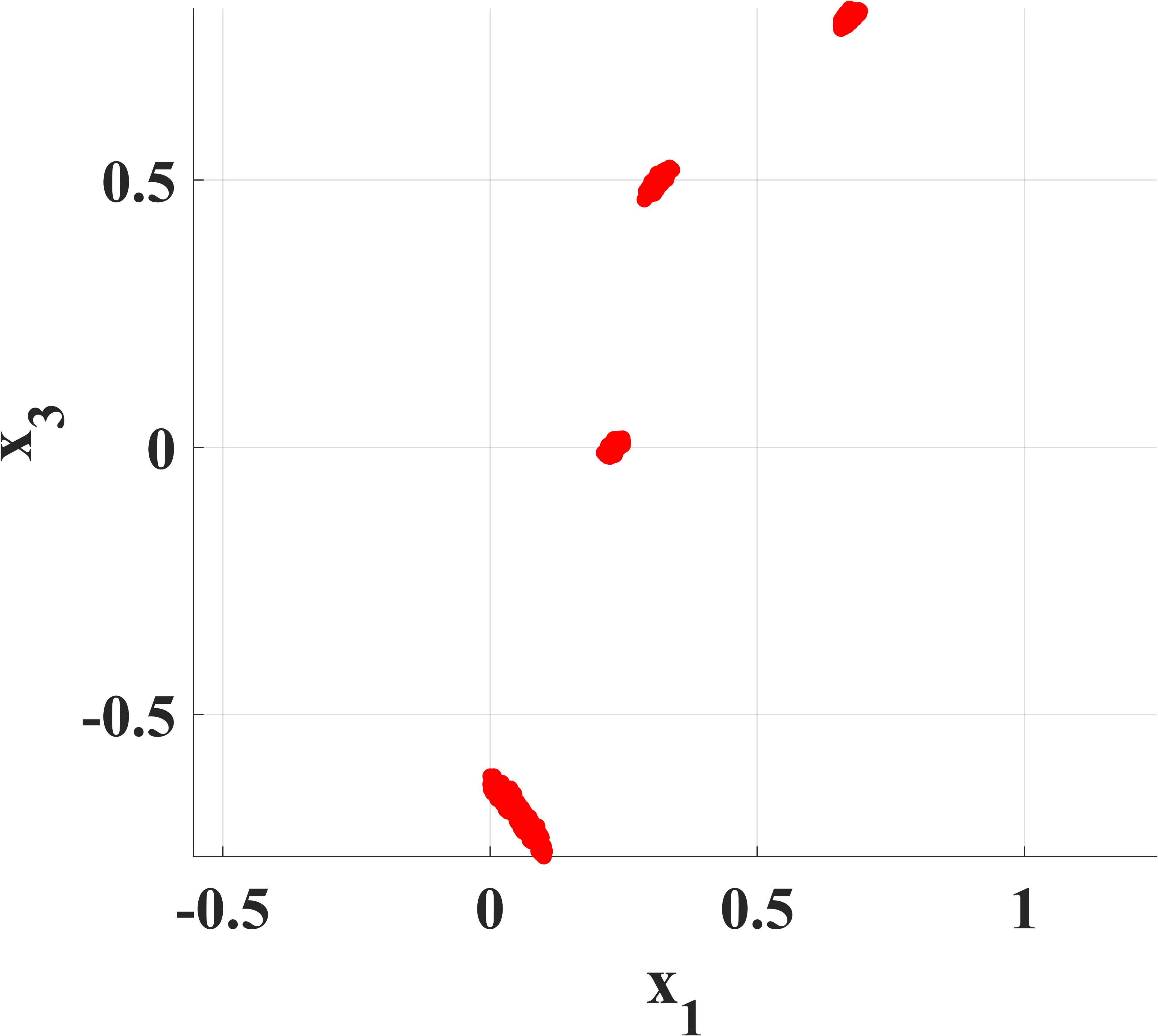

图5 图5说明：对应图4中PPS图的庞加莱映射图。

  • 图(b)基底信号（非接触期）：点分布较集中，可能对应准周期或弱扰动行为。
  • 图(d)基底信号（接触期）：点呈现为拉长的、非圆形的簇状分布，论文认为这可能是受扰动的周期性区域、强模态混合甚至混沌行为的迹象。图(a)和(c)工具信号的庞加莱图则显示出更清晰的聚类模式。

关键结论：时域和频域分析只能确认过程具有非线性；而相空间和庞加莱图分析则进一步定性揭示了：1）不同传感器（工具 vs. 基底）的动态响应存在差异；2）基底传感器信号的动态特征在工艺的不同阶段（非接触 vs. 接触）会发生显著变化，这种变化在相空间几何形态上直观可见。庞加莱图实现了数据的有效降维。

⚖️ 评分理由

  • 学术质量：5.5/7。创新性（跨领域应用）明显，技术路线逻辑清晰。然而，实验部分是严重短板：所有结论基于定性图形观察，缺乏任何定量评估（例如，能否用相空间特征的某个指标自动、准确地分类“接触”与“非接触”阶段？准确率是多少？）。也未与传统监测方法（如直接基于振动幅值）进行性能对比，使得“相空间方法提供额外信息”和“更有希望”的结论缺乏坚实证据支撑。
  • 选题价值：1.5/2。选题具有前沿性和明确的工程应用背景，将先进信号处理用于解决制造业实际问题，思路值得肯定。但研究聚焦于特定的RAD工艺，应用面较窄，与音频/语音领域的核心关切关联度一般。
  • 开源与复现加成：0.0/1。论文中未提及代码、数据或详细实现参数的开源计划，极大地限制了社区的验证和应用。

🔗 开源详情

论文中未提及任何开源计划，包括：

  • 代码：未提及代码仓库链接。
  • 模型权重：未提及。
  • 数据集：未提及公开数据集或获取方式。
  • Demo：未提及在线演示。
  • 复现材料：未给出详细训练细节、配置或检查点。
  • 论文中引用的开源项目：未提及。
