📄 Generating Localized Audible Zones Using a Single-Channel Parametric Loudspeaker

#空间音频 #麦克风阵列 #信号处理 #音频生成

✅ 6.5/10 | 前50% | #空间音频 | #麦克风阵列 | #信号处理 #音频生成

学术质量 5.0/7 | 选题价值 1.5/2 | 复现加成 0.0 | 置信度 中

👥 作者与机构

  • 第一作者：Tao Zhuang（南京大学现代声学实验室；南京大学-地平线智能音频联合实验室）
  • 通讯作者：未说明
  • 作者列表：Tao Zhuang（南京大学现代声学实验室；南京大学-地平线智能音频联合实验室），Shaozhe Li（南京大学现代声学实验室；南京大学-地平线智能音频联合实验室），Feng Niu（国家计量院力学与声学部），Jia-Xin Zhong（宾夕法尼亚州立大学声学研究生项目），Jing Lu（南京大学现代声学实验室；南京大学-地平线智能音频联合实验室）

💡 毒舌点评

亮点在于概念上的巧妙“偷天换日”，将多通道阵列处理所需的物理通道数，通过超声波非线性效应“虚拟”出来，从而用单一物理扬声器硬件实现了复杂声场控制，思路新颖且具启发性。短板则是这篇顶会论文的实验部分显得过于“理论”，仅停留在自由场条件的数值仿真，缺乏任何硬件原型搭建与实测数据验证，使得从“概念可行”到“实际可用”的距离依然模糊，论文的说服力因此大打折扣。

📌 核心摘要

本文针对传统声音区域控制（SZC）系统依赖多通道扬声器阵列、硬件复杂的瓶颈，提出了一种单通道多载波参量扬声器（MCPL）方案。其核心是将不同音频信号调制到多个不同频率的超声波载波上，合成单路信号后由单一换能器发射，利用空气的非线性自解调效应，在空气中虚拟出多个独立的音频通道，从而将为传统阵列设计的SZC算法直接应用于此虚拟通道。与已有双载波方法相比，该方案推广至N个载波，提供了更强的声场控制自由度。仿真实验表明，该方案能有效缩短声音的传播距离（例如，1kHz音频下，4载波系统的有效传播距离从传统PL的约7米缩短至1.8米），并生成局部化的听音区，验证了该方法在简化硬件系统的同时维持SZC性能的潜力。该工作的主要局限是所有结论均基于数值模拟，未进行实际硬件实验，且未讨论复杂声学环境下的鲁棒性。

🏗️ 模型架构

该系统并非传统意义上的深度学习模型，而是一个基于声学物理原理的信号处理与控制系统。其架构流程如下：

  1. 输入：一个音频信号 audio_signal（频率为fa）。
  2. 多载波调制（数字域）：将该音频信号调制到N个频率不同（fc,1, fc,2, …, fc,N）的超声波载波上。每个载波通道 n 生成两个边带信号 wu,n 和 wu,n，分别控制下边带和上边带的幅度和相位，得到调制信号 sn(t)。
  3. 信号合成（数字域）：将所有调制后的信号 sn(t) 相加，生成一个单一的复合电信号 s(t)。这是整个系统唯一的物理输出信号。
  4. 数模转换与发射：单一通道信号 s(t) 经过单个DAC转换为模拟信号，驱动单个超声波换能器阵列（文中称为“单通道参量扬声器”）。
  5. 空气非线性解调（物理域）：发射出的超声波复合信号在空气中传播时，由于空气的非线性特性，不同载波频率的信号之间发生相互作用，自解调产生音频信号。论文的核心论点在于，当各载波频率间距足够大（>20kHz）时，最终产生的总音频声压 pa(r, ωa) 是各虚拟通道贡献的线性叠加，如公式(6)所示：pa = Σ wn * Ha,n。这等效于创建了N个虚拟的、由权重 wn 控制的独立音频源通道。
  6. 声场控制：基于这个虚拟的多通道模型，应用经典的声学对比度控制（ACC）算法。通过优化权重向量 w = [w1, ..., wN]T，最大化目标“亮区”与“暗区”之间的声压平方比（公式9-10），从而生成所需的局部化听音区。

图1 图1：(a) 展示了圆形MCPL在平面内生成亮区和暗区的示意图。(b) 是信号流程图，清晰地展示了音频信号如何调制到N个载波，合成单一信号 s(t)，并通过空气解调形成N个虚拟通道，最终辐射出所需的音频声场。

💡 核心创新点

  1. 概念创新：单通道实现多通道SZC：提出利用单个参量扬声器，通过多载波调制和空气非线性效应，在物理上仅需一个DAC和一个换能器的情况下，虚拟出多个独立的音频通道。这挑战了SZC必须依赖物理多通道扬声器阵列的范式。
  2. 方法泛化：从双载波到多载波：将前人用于控制声音传播距离的双载波参量扬声器技术，推广至N个载波。这不仅增加了控制自由度，更重要的是使其能无缝对接并应用已有的、基于线性阵列假设的SZC算法（如ACC），实现了从特殊方法到通用框架的跨越。
  3. 系统简化潜力：直接解决了传统SZC系统硬件复杂、成本高的痛点。理论上，该方案大幅减少了所需的DAC数量、信号处理通道和物理扬声器单元数量，为SZC技术在消费电子（如汽车、VR耳机）中的普及提供了新思路。

🔬 细节详述

  • 训练数据：论文中未提及。本研究为纯理论推导与数值模拟，未涉及机器学习模型训练。
  • 损失函数：论文中未使用“损失函数”一词。其优化目标是公式(10)中的声学对比度 |pa,b|² / |pa,d|²，通过求解广义特征值问题来最大化该目标。
  • 训练策略：不适用。优化过程是求解矩阵对 (Hb Hb, Hd Hd) 的最大特征值对应的特征向量，是解析解，无需迭代训练。
  • 关键超参数：
    • 载波数量 N：模拟了1（基线）、2、3、4个载波。
    • 载波频率：选取自40 kHz, 80 kHz, 120 kHz, 160 kHz，任意两载波中心频率差超过20 kHz。
    • 音频频率：模拟了500 Hz, 1 kHz, 2 kHz, 4 kHz。
    • 扬声器参数：半径 a = 0.1 m，圆形。
    • 控制点设置：亮区（-0.2m ≤ x ≤ 0.2m, 0.1m ≤ z ≤ 1m）10x10点；暗区（-1m ≤ x ≤ 1m, 1.5m ≤ z ≤ 6m）30x45点。
    • 空气参数：20°C，湿度70%，密度1.21 kg/m³，声速343 m/s，非线性系数β=1.2。
  • 训练硬件：未说明。论文仅提及进行数值模拟。
  • 推理细节：不适用。声场计算采用扩展King积分方法（参考文献[18]）求解Westervelt方程的准线性解。
  • 正则化或���定训练技巧：不适用。

📊 实验结果

论文仅展示了数值模拟结果，未提供具体数值表格，结果以图表形式呈现。

  • 轴向声压分布（图2）：展示了不同载波数下，轴向（z轴）音频声压级（SPL）随距离的变化。
    • 关键结论：传统单载波PL（1 carrier）的声音传播距离过远（通常>8m）。增加虚拟通道数（N=2,3,4）能显著缩短声音的有效传播距离（定义为SPL下降10dB的位置）。例如，在音频频率1kHz时，N=4的系统有效距离约为1.8m，远小于基线的~7m。在4kHz时，N=1,2,3,4对应的有效距离依次约为3.6m, 2.5m, 1.5m（文中描述，未给出精确数值表格）。

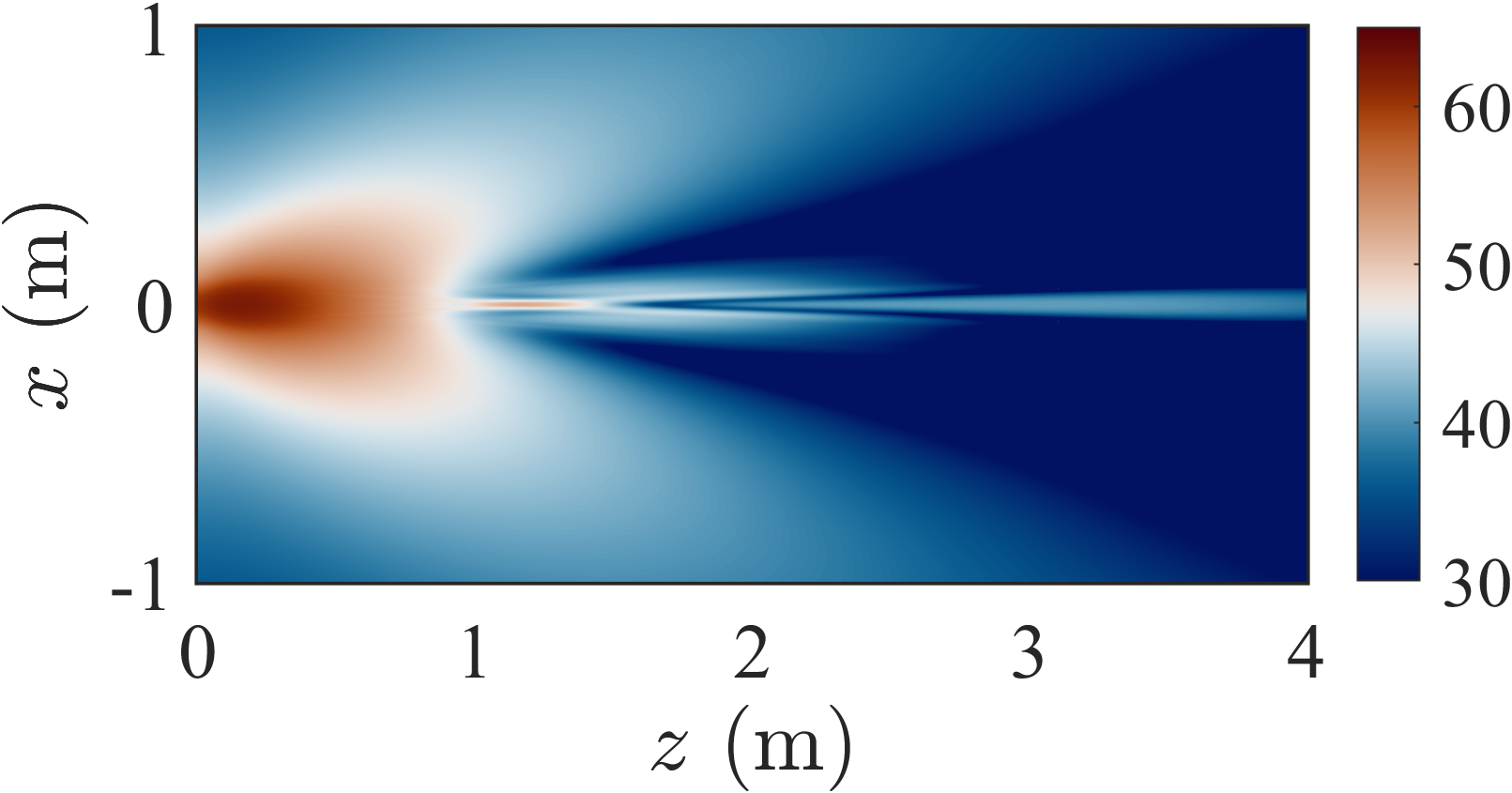

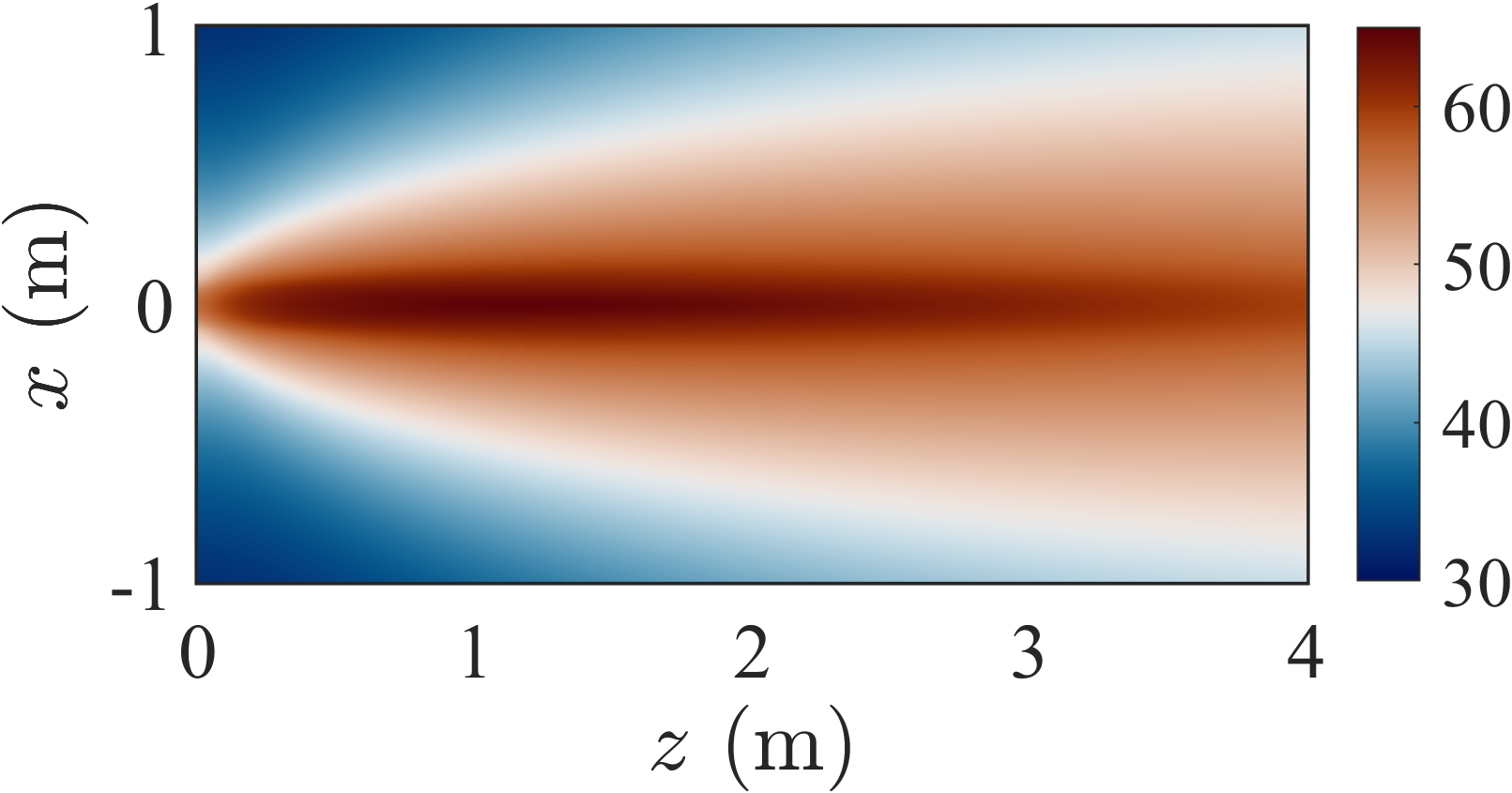

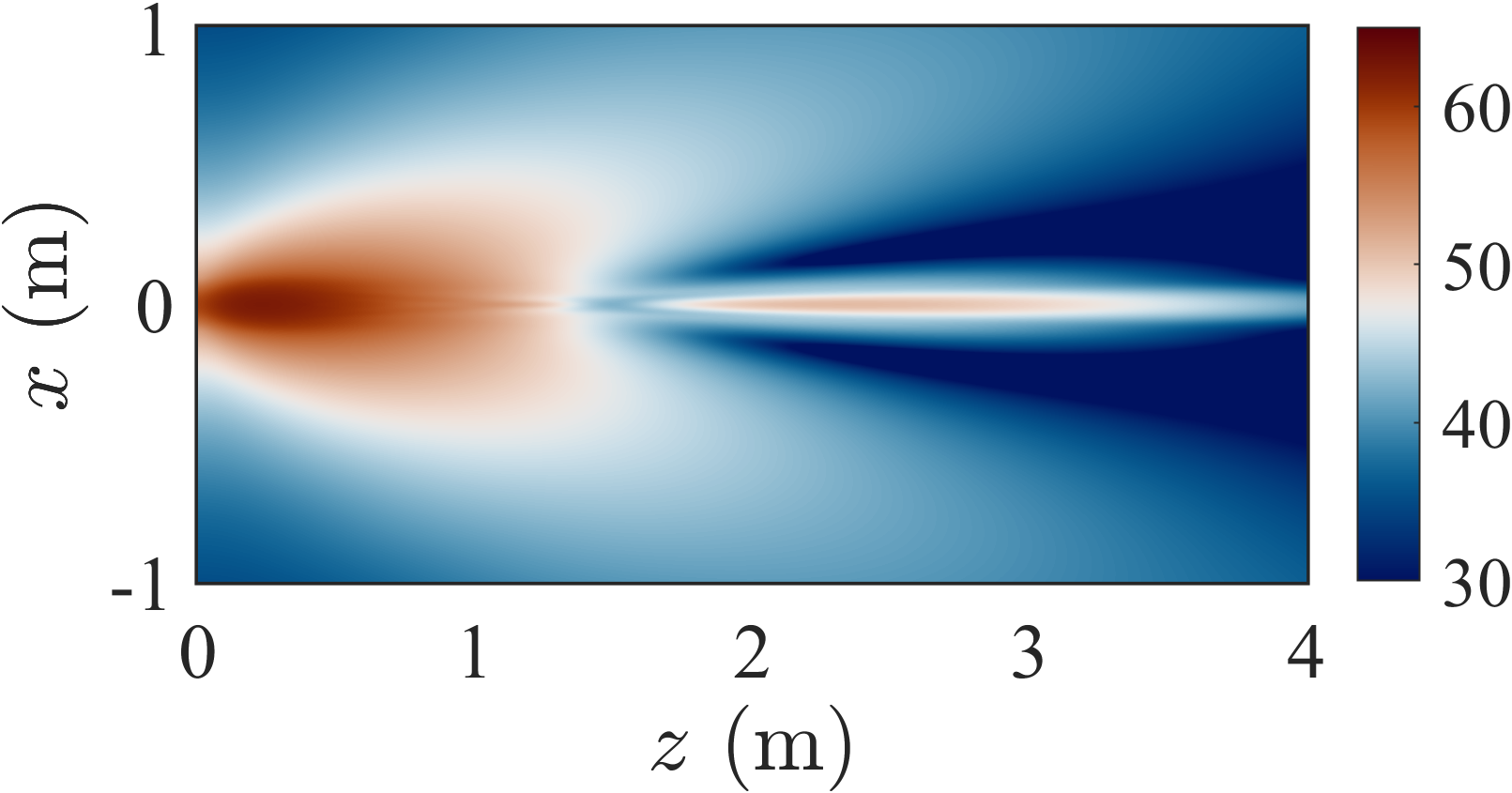

  • 平面声压分布（图3）：展示了1kHz音频在Oxz平面内的声压分布。
    • 关键结论：随着载波数N的增加，不仅在轴向上，而且在离轴区域，声音能量也更集中于预设的亮区（近场），远场（暗区）能量得到抑制。这直观证明了单通道MCPL能生成有效的局部化听音区。
  • 与基线对比：论文将单载波PL作为基线。结论是单通道MCPL在声场控制灵活性和区域局部化性能上显著优于传统PL。

图2 图2：不同载波数（1, 2, 3, 4）的扬声器在四个音频频率（500Hz, 1kHz, 2kHz, 4kHz）下的轴向声压分布。显示载波数越多，声音传播距离越短。 图3 图3：音频频率为1kHz时，传统PL (a) 和不同载波数MCPL (b, c, d) 在Oxz平面产生的声压分布。显示MCPL能将声音能量更好集中在近场亮区。

⚖️ 评分理由

  • 学术质量：5.0/7：创新性较强，提出了一种新颖的单通道SZC概念框架。理论推导基于成熟的声学物理模型（Westervelt方程），技术路径正确。然而，实验部分仅限于基础的数值模拟，缺乏硬件原型实验的验证，对比实验也仅与自身的单载波基线比较，未与其它先进的SZC算法或系统进行对比，证据强度不足，使得工作的说服力停留在理论层面。
  • 选题价值：1.5/2：选题具有前沿性和实用价值，直指传统SZC系统硬件复杂的痛点，提出了极具吸引力的简化方案。在汽车座舱、个人音响、VR/AR等场景有广阔的应用想象空间。但其直接影响的读者群体相对专业（声学、信号处理）。
  • 开源与复现加成：0.0/1：论文中完全未提及代码、模型、数据集或任何复现细节，无法获得加成。

🔗 开源详情

论文中未提及任何开源计划，包括代码、模型权重、数据集、Demo或复现材料。也未列出所依赖的开源项目。
