📄 3D Mesh Grid Room Impulse Responses Measured with A Linear Microphone Array And Suppression of Frame Reflections

#空间音频 #3D音频 #麦克风阵列 #信号处理 #数据集

🔥 8.3/10 | 前25% | #空间音频 | #麦克风阵列 | #3D音频 #信号处理

学术质量 6.0/7 | 选题价值 1.5/2 | 复现加成 0.8 | 置信度 高

👥 作者与机构

  • 第一作者：Yoichi Haneda（The University of Electro-Communications, Tokyo, Japan）
  • 通讯作者：未说明
  • 作者列表：Yoichi Haneda（The University of Electro-Communications）、Yi Ren（The University of Electro-Communications）

💡 毒舌点评

亮点在于其“授人以渔”的思路：不仅提供了一个罕见的、高分辨率的3D实测RIR数据集，还详细阐述了为获取该数据集而开发的、用于抑制测量系统自身干扰的专用信号处理方法，这为后续类似测量工作提供了实用参考。短板在于测量系统本身引入了需要额外处理的人工反射，且该方法的有效性在空间边缘区域有所下降，限制了数据集的完整利用率。

📌 核心摘要

本文旨在构建一个大规模、高空间分辨率的3D房间脉冲响应（RIR）数据库，以支持RIR插值、外推及基于物理信息神经网络（PINN）等机器学习方法的研究。为解决使用线性麦克风阵列进行自动化三维扫描时，支撑导轨和框架会产生不可忽略的早期反射干扰这一核心问题，作者提出了一种基于频率-波数域的二进制掩蔽方法。该方法通过二维傅里叶变换将信号变换到频域-波数域，识别并抑制主要沿特定方向（如x轴或z轴）传播的框架反射分量。实验表明，该方法有效抑制了位于直达声之后的框架反射。利用该系统，作者在一个8.4m×6.14m×2.66m的房间内，针对4个扬声器位置，以2cm的网格间距测量了共计4×63,648个RIRs（16kHz采样率）。所有数据已公开。PINN插值实验证实了该数据集用于驱动数据驱动声场重建模型的有效性。主要局限性包括：处理后边缘麦克风的反射抑制效果不佳需被剔除；测量环境受限于特定房间及扫描体积。

🏗️ 模型架构

本文的核心是一个集成了机械控制与信号处理的“测量-处理”系统架构，其流程如下：

  1. 信号生成与播放：使用时间拉伸脉冲（TSP）作为激励信号，通过四个固定位置的扬声器播放。
  2. 阵列扫描与采集：
    • 线性麦克风阵列沿x轴排列，固定于一个可沿z轴（垂直）和y轴（水平）移动的执行器平台上。
    • 通过执行器控制，阵列在三维空间中进行网格化扫描，逐点测量RIR。
    • 该机械结构（导轨、上部支撑框架）是产生人工反射的根源。
  3. 数据处理（抑制框架反射）：
    • 输入：单个麦克风测得的原始RIR信号 g(xm, n)。
    • 时间窗：应用一个时间窗 w(xm, n)，仅保留直达声之后、主要框架反射到达之前的信号段，避免损伤真正的房间早期反射。
    • 二维傅里叶变换：对加窗后的时空信号进行2D FFT，得到频域-波数域表示 GW(kx, ω)。
    • 掩蔽：应用预计算的二进制掩码 ML(kx, ω) 和 MR(kx, ω)（分别对应左侧和右侧框架反射）。掩码在波数域中对应反射方向的位置置零。
    • 逆变换与重建：对掩蔽后的频谱进行逆2D FFT，并与原始信号在时间窗区域进行重叠相加，得到抑制了反射的修正RIR g(xm, n)。
    • 处理顺序：先对所有z位置的数据进行x轴方向处理（使用 ML, MR），然后对所有x位置的数据进行z轴方向处理（使用 MU(kz, ω)）。

图4 图4展示了应用于x轴阵列RIR的时间窗（红色虚线）。窗函数避开了直达声，但包含了早期房间反射和需要抑制的框架反射。这确保了掩蔽操作只针对干扰信号，而不损害真实的声学响应。

图5 图5展示了应用频率-波数域掩蔽方法后，沿x轴和z轴的RIR波形。与图3的原始测量结果相比，位于直达声之后的框架反射（图3中红色线标示区域）被显著抑制，验证了该方法的有效性。

💡 核心创新点

  1. 频率-波数域掩蔽抑制框架反射：针对自动化测量系统自身结构引入的、特征明确（沿特定方向传播）的早期反射，提出了一种在变换域（频率-波数域）进行抑制的高效方法。该方法避免了在时域进行复杂的幅度和相位估计，通过识别反射波在波数域的能量集中特性，实现“外科手术式”的滤除。
  2. 构建大规模高分辨率3D RIR数据集：实现了在约0.94×1×0.5 m³体积内，以2cm间隔进行三维网格化RIR测量，总测量点数达63,648个（单个扬声器位置）。这为验证和开发基于学习的3D声场重建方法提供了前所未有的实测数据基础。
  3. 提供端到端的测量-处理-发布解决方案：论文不仅报告了数据，还详细披露了测量系统设计、干扰源分析、抑制算法原理及实现细节，并公开了处理代码和最终数据集，形成了一个可复现的研究基础设施。

🔬 细节详述

  • 训练数据：
    • 数据集：本文构建并公开了名为“3D Mesh Grid Room Impulse Responses”的数据集。
    • 来源：在特定房间（尺寸8.4m×6.14m×2.66m，混响时间0.65s）内实测获得。
    • 规模：4个扬声器位置，每个位置对应 48 (x) × 51 (y) × 26 (z) = 63,648 个RIRs。总测量时间约8小时。
    • 预处理：原始采样率48kHz，降采样至16kHz。降采样前应用10阶切比雪夫滤波器将信号带宽限制在150 Hz - 6 kHz。RIR被截断至0.25秒。数据存储为单精度浮点数的HDF5格式，单个扬声器位置数据集约1.0 GB。
    • 数据增强：未提及。
  • 损失函数：本文主要关注数据集构建和信号处理，未涉及神经网络训练，因此未提及损失函数。
  • 训练策略：
    • PINN实验设置：用于验证数据集可用性的插值实验。使用了修改的MLP模型，训练75,000 epochs，批大小为250，数据从16kHz进一步降采样至8kHz。训练数据为 z=0.3 m 平面上的 10×10 个点，测试目标为整个 48×51 的平面。
  • 关键超参数：
    • 阵列参数：麦克风间距2cm，麦克风数量48。
    • 测量网格：x、y、z轴间距均为2cm。
    • 掩蔽处理参数：2D FFT大小 NF = 960，掩码宽度控制参数 q = 0.125。
  • 训练硬件：未说明。
  • 推理细节：未提供。
  • 正则化或稳定训练技巧：未提供。

📊 实验结果

论文中的实验结果主要通过波形图和PINN插值示例进行定性展示。

  1. 反射抑制效果（定性）
  • 对比：图3（原始RIR） vs. 图5（处理后RIR）。
  • 结论：应用频率-波数域掩蔽后，原始RIR中（如图3红框区域所示）明显的框架早期反射被有效抑制，修正后的RIR波形更干净。
  1. PINN插值实验（定性）
  • 任务：使用PINN在已知的 10×10 采样点上训练，预测 48×51 整个平面上的RIR波形。
  • 结果：图7展示了PINN预测结果与真实值（ground-truth）的对比。图7左半部分对应直达声，右半部分对应来自天花板和地板的早期反射。PINN成功重建了整个平面的RIR时空分布，证明了数据集的质量足以用于训练先进的插值模型。

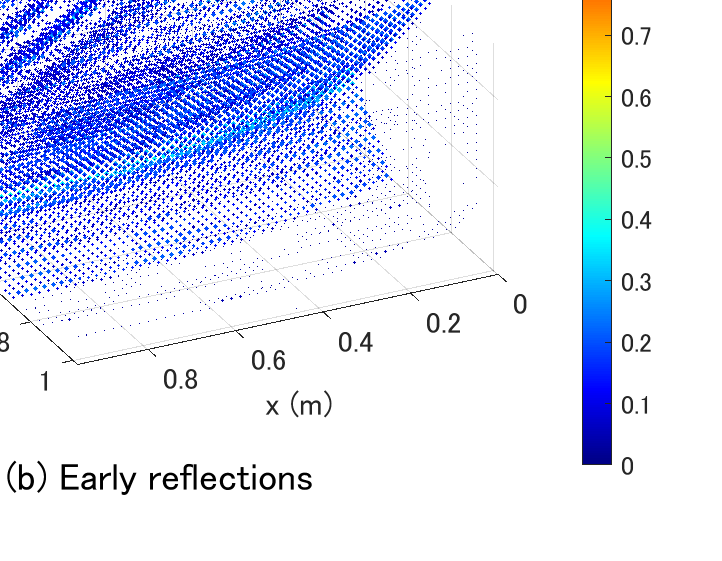

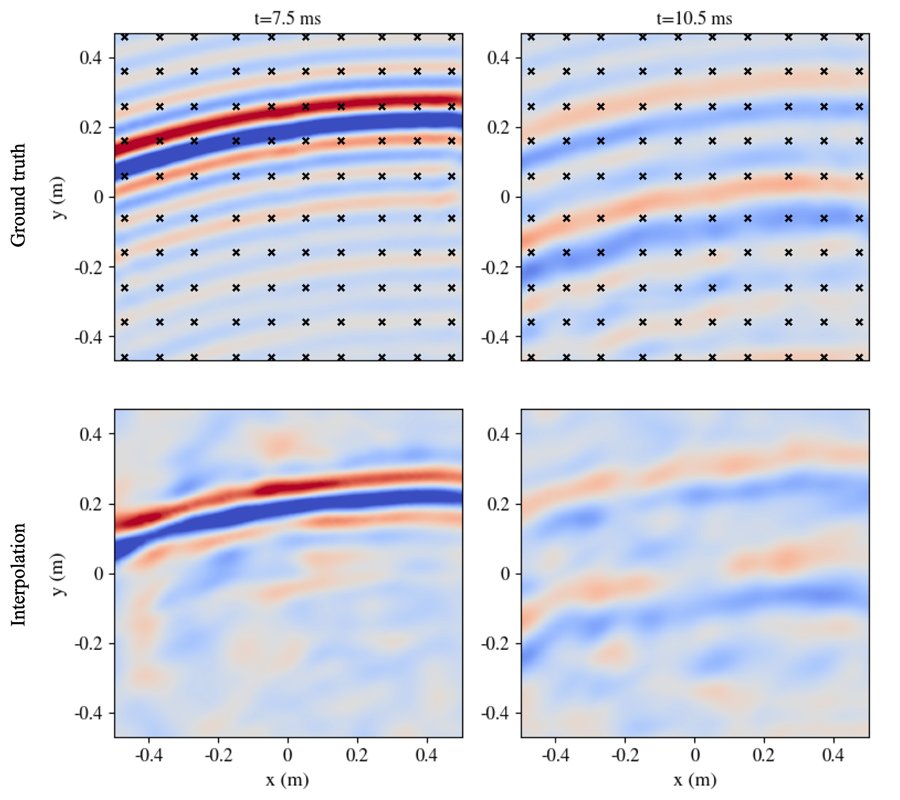

图7 图7展示了PINN插值实验的结果。上图为真实数据（黑叉为训练点），下图为PINN的预测结果。无论直达声（左）还是早期反射（右），预测波形都与真实波形高度吻合，验证了数据集对机器学习研究的可用性。

注：论文未提供量化的性能指标表格（如信噪比、误差率等）。

⚖️ 评分理由

  • 学术质量：6.0/7：论文的核心创新在于将一种已知的信号处理技术（频率-波数域滤波）应用于解决一个具体的测量工程问题（抑制框架反射），并成功构建了一个有价值的数据集。方法设计合理，实验充分展示了其有效性（抑制前后波形对比、PINN验证）。但研究本身属于一个特定问题的解决方案，而非全新的理论或范式突破，且缺乏与其他可能方法的对比。
  • 选题价值：1.5/2：为声学研究、声场重建和基于学习的音频方法提供了一个高质量、高分辨率的3D实测RIR数据集，这是一个明确且重要的贡献，对社区有长期价值。选题聚焦于数据生成的基础环节，虽然不够“热门”，但非常扎实和实用。
  • 开源与复现加成：0.8/1：论文明确提供了数据集（通过GitHub/Zenodo）、相关的参考代码链接（playrec工具、频率-波数掩蔽处理代码），并详细说明了数据格式和参数，极大地支持了后续研究者复现实验或利用数据集进行工作。这是本文的一大亮点。

🔗 开源详情

  • 代码：论文提供了频率-波数域掩蔽处理的参考实现链接（https://github.com/xefonon/RIRPINN），以及用于测量的playrec工具的安装说明链接。
  • 模型权重：未提及。
  • 数据集：是，已公开。数据集可通过项目主页（https://yh-audio.github.io/meshgrid-ir.html）获取，并永久存档于Zenodo（https://doi.org/10.5281/zenodo.17051811）。
  • Demo：未提及在线演示。
  • 复现材料：论文详细给出了测量系统参数、数据处理步骤、降采样配置等关键信息，足以支撑复现其数据处理流程。对于数据集的使用，提供了格式说明。
  • 论文中引用的开源项目：playrec（用于音频测量）、RIRPINN（用于PINN插值实验验证）。
